短引线保护、引出线保护以及T区保护VIP免费

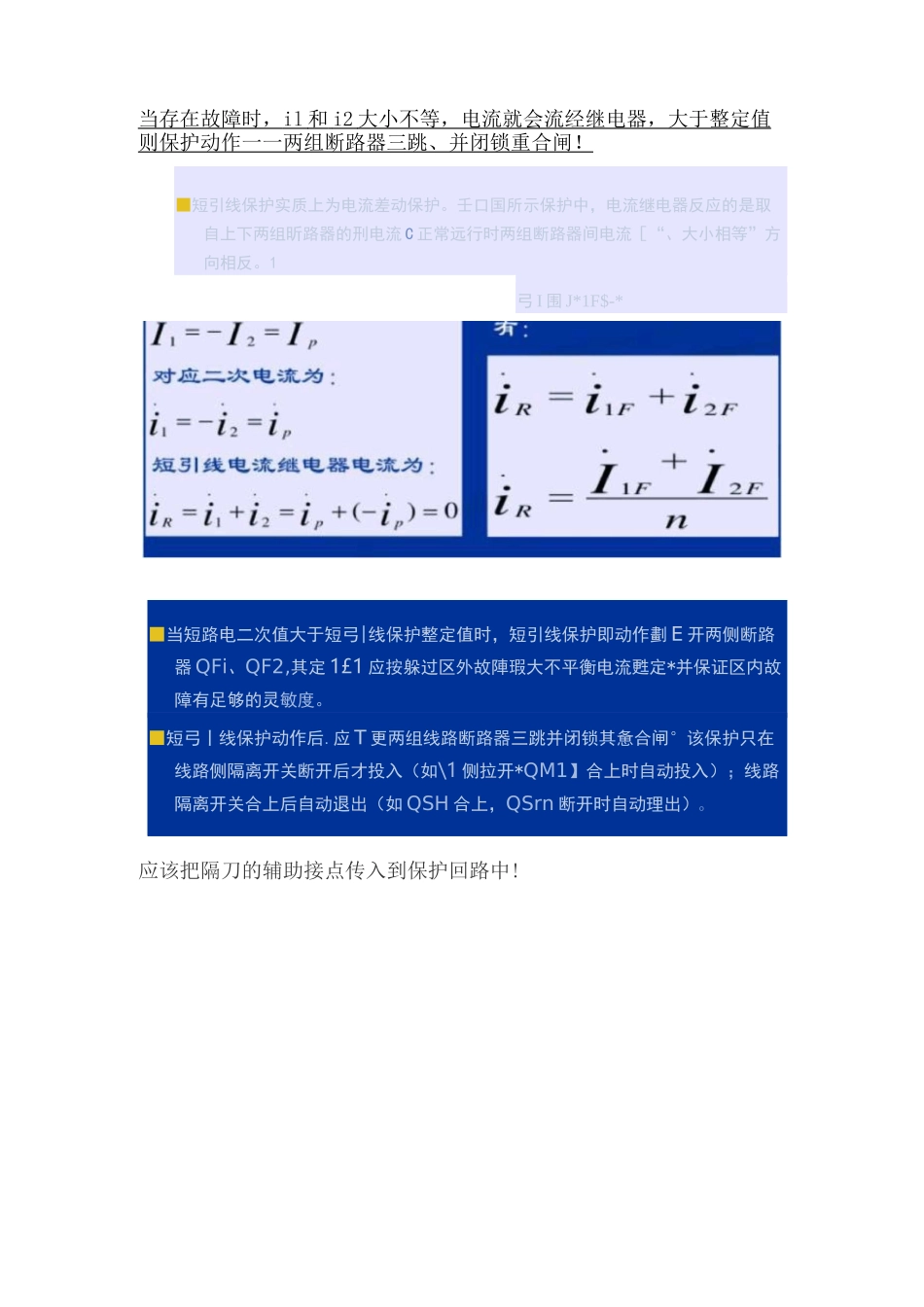

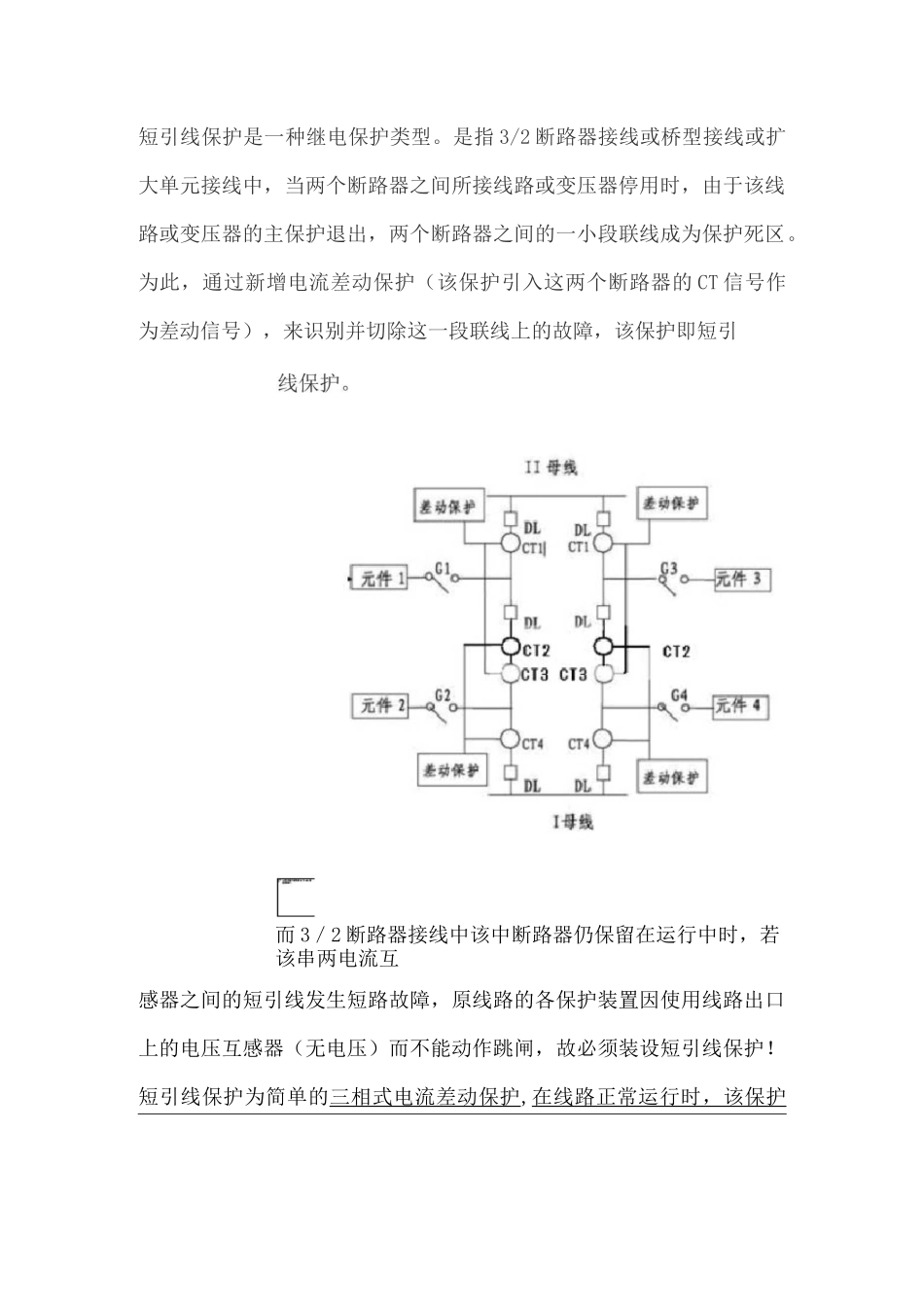

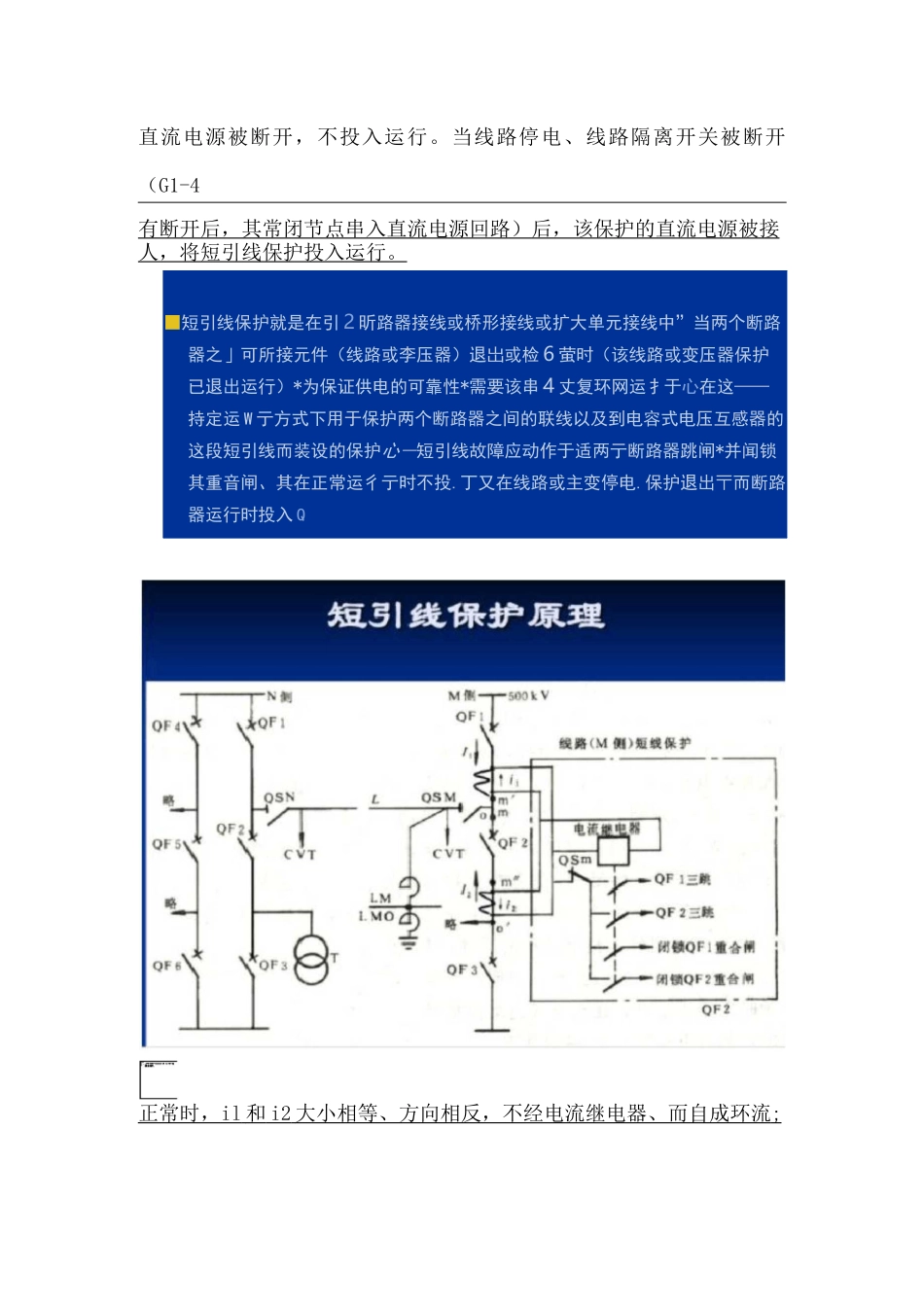

短引线保护是一种继电保护类型。是指3/2断路器接线或桥型接线或扩大单元接线中，当两个断路器之间所接线路或变压器停用时，由于该线路或变压器的主保护退出，两个断路器之间的一小段联线成为保护死区。为此，通过新增电流差动保护（该保护引入这两个断路器的CT信号作为差动信号），来识别并切除这一段联线上的故障，该保护即短引而3／2断路器接线中该中断路器仍保留在运行中时，若该串两电流互感器之间的短引线发生短路故障，原线路的各保护装置因使用线路出口上的电压互感器（无电压）而不能动作跳闸，故必须装设短引线保护！短引线保护为简单的三相式电流差动保护,在线路正常运行时，该保护直流电源被断开，不投入运行。当线路停电、线路隔离开关被断开（G1-4有断开后，其常闭节点串入直流电源回路）后，该保护的直流电源被接人，将短引线保护投入运行。■短引线保护就是在引2昕路器接线或桥形接线或扩大单元接线中”当两个断路器之」可所接元件（线路或李压器）退岀或检6萤时（该线路或变压器保护已退出运行）*为保证供电的可靠性*需要该串4丈复环网运扌于心在这——持定运W亍方式下用于保护两个断路器之间的联线以及到电容式电压互感器的这段短引线而装设的保护心―短引线故障应动作于适两亍断路器跳闸*并闻锁其重音闸、其在正常运彳亍时不投.丁又在线路或主变停电.保护退出〒而断路器运行时投入Q正常时，il和i2大小相等、方向相反，不经电流继电器、而自成环流;当存在故障时，il和i2大小不等，电流就会流经继电器，大于整定值则保护动作一一两组断路器三跳、并闭锁重合闸！■短引线保护实质上为电流差动保护。壬口国所示保护中，电流继电器反应的是取自上下两组昕路器的刑电流C正常远行时两组断路器间电流［“、大小相等”方向相反。1弓I围J*1F$-*■当短路电二次值大于短弓|线保护整定值时，短引线保护即动作劃E开两侧断路器QFi、QF2,其定1£1应按躲过区外故陣瑕大不平衡电流甦定*并保证区内故障有足够的灵敏度。■短弓丨线保护动作后.应T更两组线路断路器三跳并闭锁其惫合闸°该保护只在线路侧隔离开关断开后才投入（如\1侧拉开*QM1】合上时自动投入）；线路隔离开关合上后自动退出（如QSH合上，QSrn断开时自动理出）o应该把隔刀的辅助接点传入到保护回路中!新弓I镂通常3/2接线的线路保护使用的电流是所接两个断路器的开关CT二次并接在一起形成的电流，这样线路保护的保护范围就包含了两个断路器之间的短引线和整条线路，这时如果设有线路出线刀闸，考虑到线路停运钱路刀闸拉开时该串断路器会继续运行』此时需配置短引线保:护以便在线路刀闸拉开时投入，即保护两断路器之间到线路刀闸的部分；而如果配置有单独的线賂开关和线路CT,线路保护使用线路CT时保护范围不包括三个断路器之间的T形区域部分，则需为该部分配置另外的7区快速保护Tlx的赴;荒.通常采用电流差戒原理，见图1=间隔短引线保护在线蛊及主变正常运行时退出，仅在出线刀闸打开、开关台环时投入，动作肓跳本间隔相邻两个开关=图1间隔短引线保护配這示意图【间隔短引线保护】在该间隔的出线或主变停运，出线隔离刀闸拉开而开关合环运行时，投入作为该间隔两个开关之间短引线的保护称为间隔短引线保护。冋周出焰H立空口ocl§：■：：■：旬局第二*x间RJAl*显旳沙\I图2单分支至出线T区保护配置示意图500kV母线ZL*X■-a**-.:I&XS--SWF#r-&x:3一基隰中tr-OCCCXSC5C|X］隔第一*汇闫局第二姦佞乎图工双分支引出践T区保护配置示意图（虚线框內的隔高刀闫及地刀配置根据实际接线情况而定）刘灶\【间隔T区保护】在间隔引出线上配有CT，且该间隔的保护采用引出线上的CT时，为了保证该间隔两个断路器CT与引出线CT之间发生故障时能快速切除而配置的保护，称为间隔T保护。一种是引出线为单分支的（见图2）,另一种是引出线为两个及以上分支的（见图3）。出线刀闸合上时，T区保护动作后不仅跳本间隔串上或环上相邻两个开关，对于线路间隔同时远跳线路对侧开关，而对于主变间隔同时跳主变其它侧开关或闭锁直流；出线刀闸打开时，T区保护通过出线刀闸的辅助接点或投入“短引线保护”功能压板，将T区保护转换为一套常规的短引线保护（...
