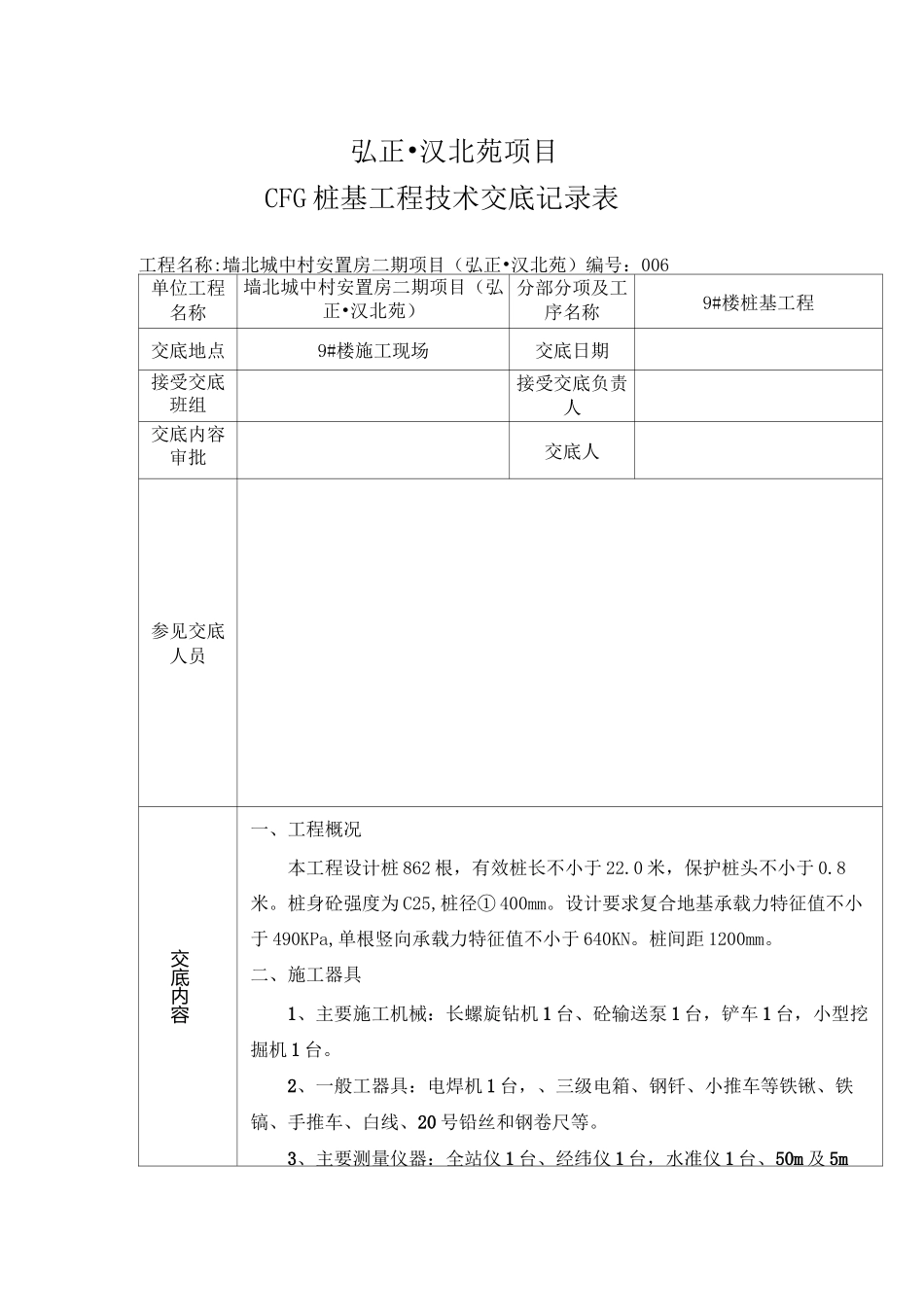

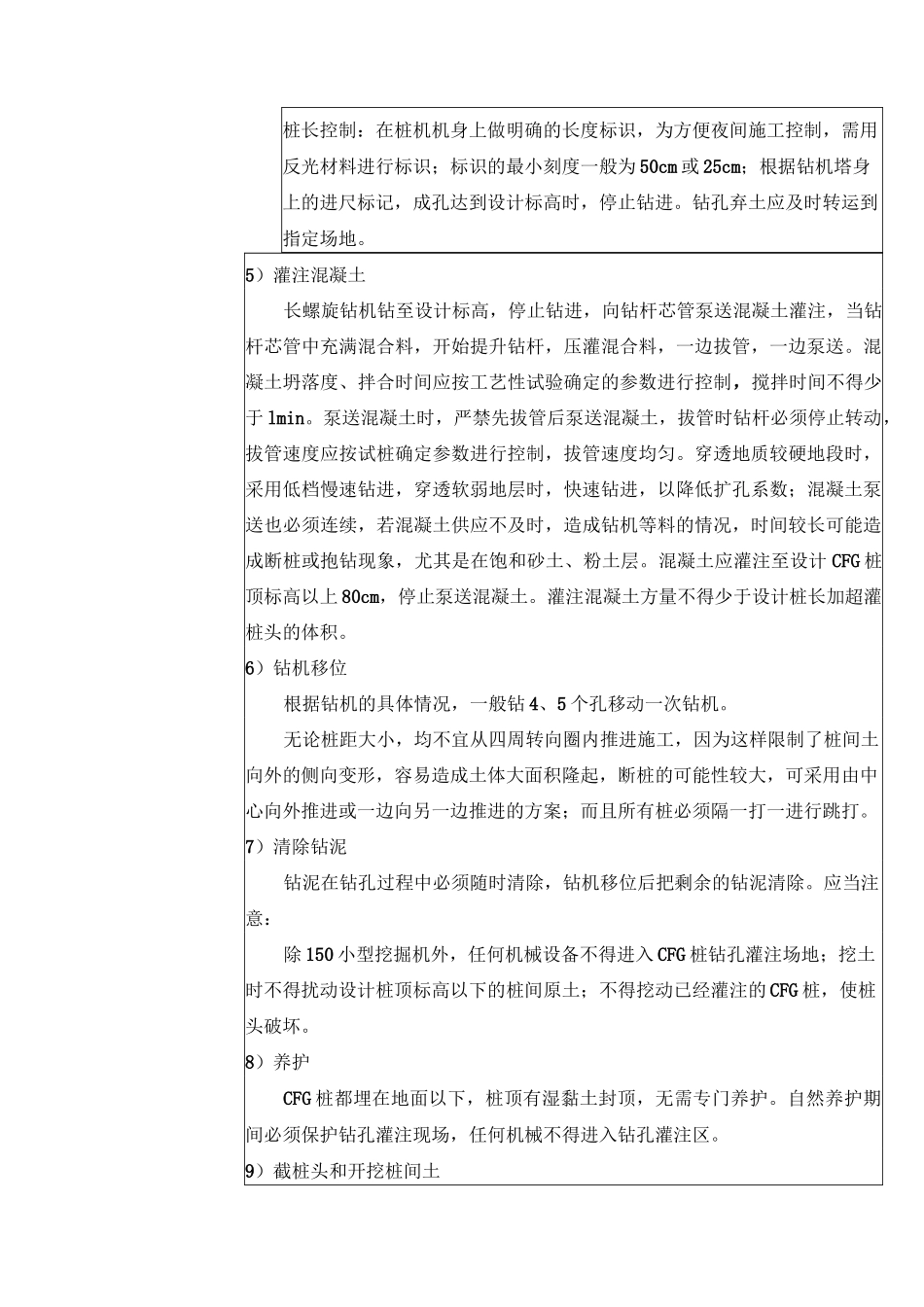

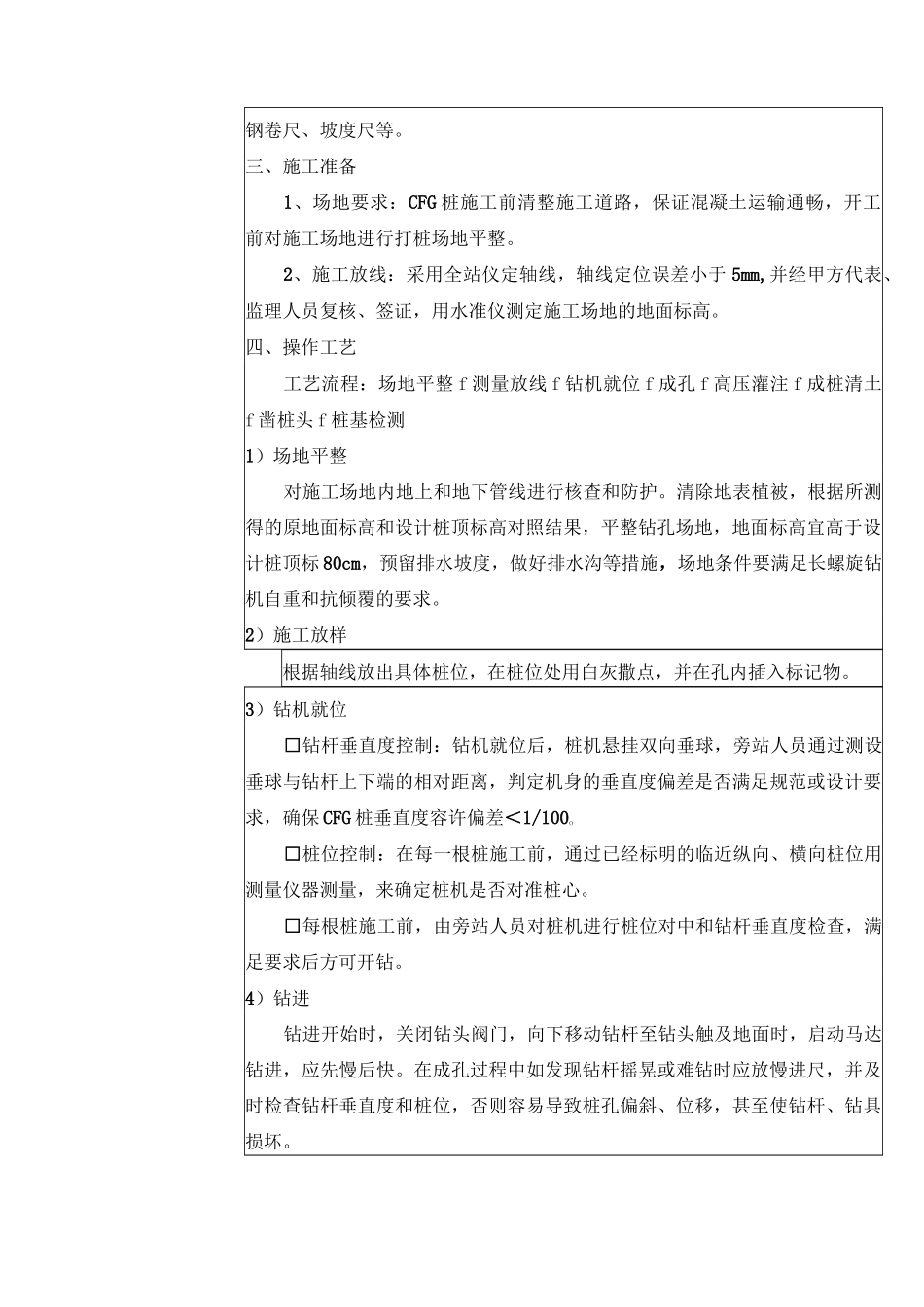

弘正•汉北苑项目CFG桩基工程技术交底记录表工程名称:墙北城中村安置房二期项目（弘正•汉北苑）编号：006单位工程名称墙北城中村安置房二期项目（弘正•汉北苑）分部分项及工序名称9#楼桩基工程交底地点9#楼施工现场交底日期接受交底班组接受交底负责人交底内容审批交底人参见交底人员交底内容一、工程概况本工程设计桩862根，有效桩长不小于22.0米，保护桩头不小于0.8米。桩身砼强度为C25,桩径①400mm。设计要求复合地基承载力特征值不小于490KPa,单根竖向承载力特征值不小于640KN。桩间距1200mm。二、施工器具1、主要施工机械：长螺旋钻机1台、砼输送泵1台，铲车1台，小型挖掘机1台。2、一般工器具：电焊机1台，、三级电箱、钢钎、小推车等铁锹、铁镐、手推车、白线、20号铅丝和钢卷尺等。3、主要测量仪器：全站仪1台、经纬仪1台，水准仪1台、50m及5m钢卷尺、坡度尺等。三、施工准备1、场地要求：CFG桩施工前清整施工道路，保证混凝土运输通畅，开工前对施工场地进行打桩场地平整。2、施工放线：采用全站仪定轴线，轴线定位误差小于5mm,并经甲方代表、监理人员复核、签证，用水准仪测定施工场地的地面标高。四、操作工艺工艺流程：场地平整f测量放线f钻机就位f成孔f高压灌注f成桩清土f凿桩头f桩基检测1）场地平整对施工场地内地上和地下管线进行核查和防护。清除地表植被，根据所测得的原地面标高和设计桩顶标高对照结果，平整钻孔场地，地面标高宜高于设计桩顶标80cm，预留排水坡度，做好排水沟等措施，场地条件要满足长螺旋钻机自重和抗倾覆的要求。2）施工放样根据轴线放出具体桩位，在桩位处用白灰撒点，并在孔内插入标记物。3）钻机就位□钻杆垂直度控制：钻机就位后，桩机悬挂双向垂球，旁站人员通过测设垂球与钻杆上下端的相对距离，判定机身的垂直度偏差是否满足规范或设计要求，确保CFG桩垂直度容许偏差＜1/100o□桩位控制：在每一根桩施工前，通过已经标明的临近纵向、横向桩位用测量仪器测量，来确定桩机是否对准桩心。□每根桩施工前，由旁站人员对桩机进行桩位对中和钻杆垂直度检查，满足要求后方可开钻。4）钻进钻进开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进，应先慢后快。在成孔过程中如发现钻杆摇晃或难钻时应放慢进尺，并及时检查钻杆垂直度和桩位，否则容易导致桩孔偏斜、位移，甚至使钻杆、钻具损坏。桩长控制：在桩机机身上做明确的长度标识，为方便夜间施工控制，需用反光材料进行标识；标识的最小刻度一般为50cm或25cm；根据钻机塔身上的进尺标记，成孔达到设计标高时，停止钻进。钻孔弃土应及时转运到指定场地。5）灌注混凝土长螺旋钻机钻至设计标高，停止钻进，向钻杆芯管泵送混凝土灌注，当钻杆芯管中充满混合料，开始提升钻杆，压灌混合料，一边拔管，一边泵送。混凝土坍落度、拌合时间应按工艺性试验确定的参数进行控制，搅拌时间不得少于lmin。泵送混凝土时，严禁先拔管后泵送混凝土，拔管时钻杆必须停止转动，拔管速度应按试桩确定参数进行控制，拔管速度均匀。穿透地质较硬地段时，采用低档慢速钻进，穿透软弱地层时，快速钻进，以降低扩孔系数；混凝土泵送也必须连续，若混凝土供应不及时，造成钻机等料的情况，时间较长可能造成断桩或抱钻现象，尤其是在饱和砂土、粉土层。混凝土应灌注至设计CFG桩顶标高以上80cm，停止泵送混凝土。灌注混凝土方量不得少于设计桩长加超灌桩头的体积。6）钻机移位根据钻机的具体情况，一般钻4、5个孔移动一次钻机。无论桩距大小，均不宜从四周转向圈内推进施工，因为这样限制了桩间土向外的侧向变形，容易造成土体大面积隆起，断桩的可能性较大，可采用由中心向外推进或一边向另一边推进的方案；而且所有桩必须隔一打一进行跳打。7）清除钻泥钻泥在钻孔过程中必须随时清除，钻机移位后把剩余的钻泥清除。应当注意：除150小型挖掘机外，任何机械设备不得进入CFG桩钻孔灌注场地；挖土时不得扰动设计桩顶标高以下的桩间原土；不得挖动已经灌注的CFG桩，使桩头破坏。8）养护CFG桩都埋在地面以下，桩顶有湿黏土封顶，无需专门养护。自然养护期间必须保护钻孔灌注现场，任何机械不得进入钻孔...
