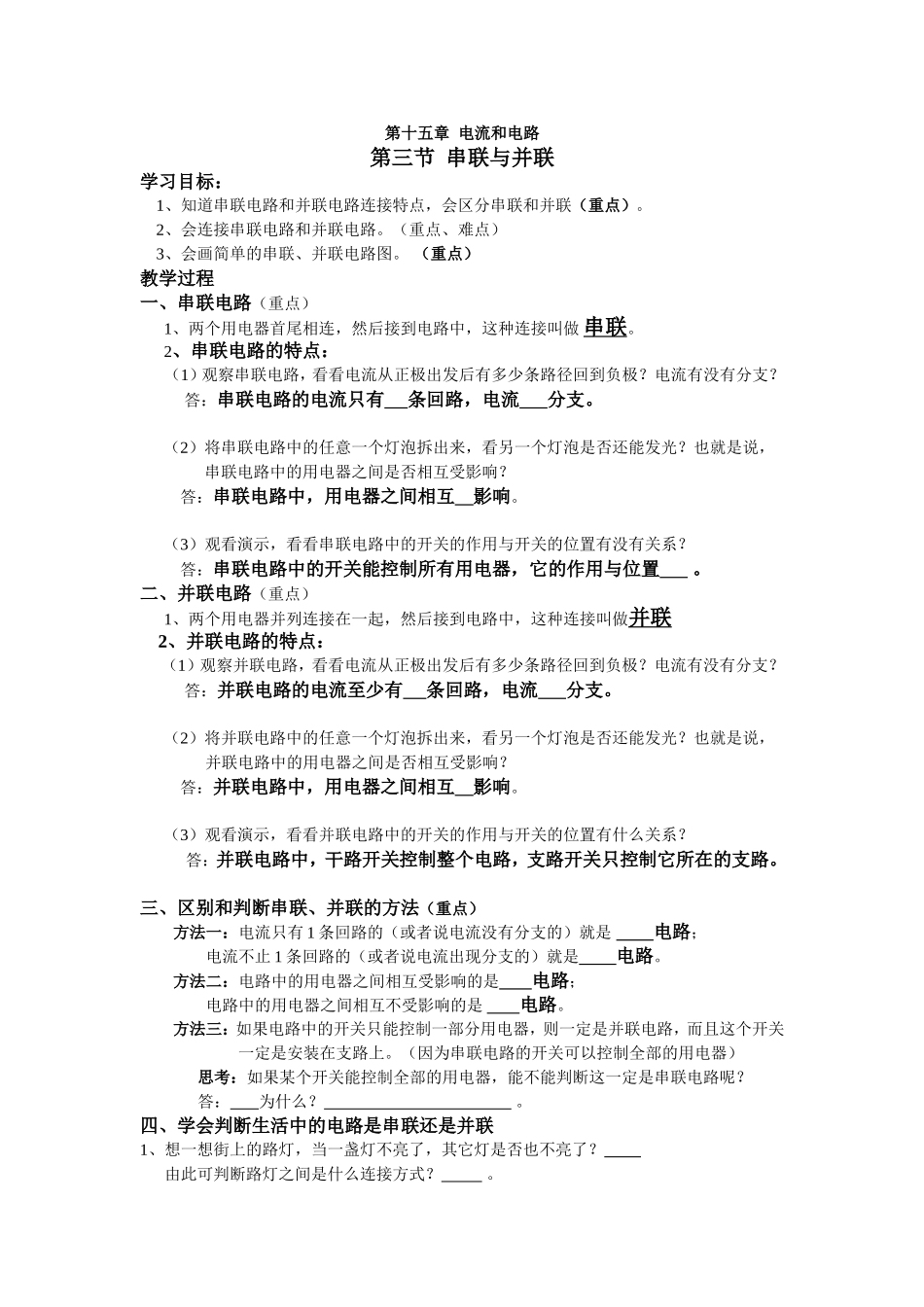

-串联与并联_第1页
1/2

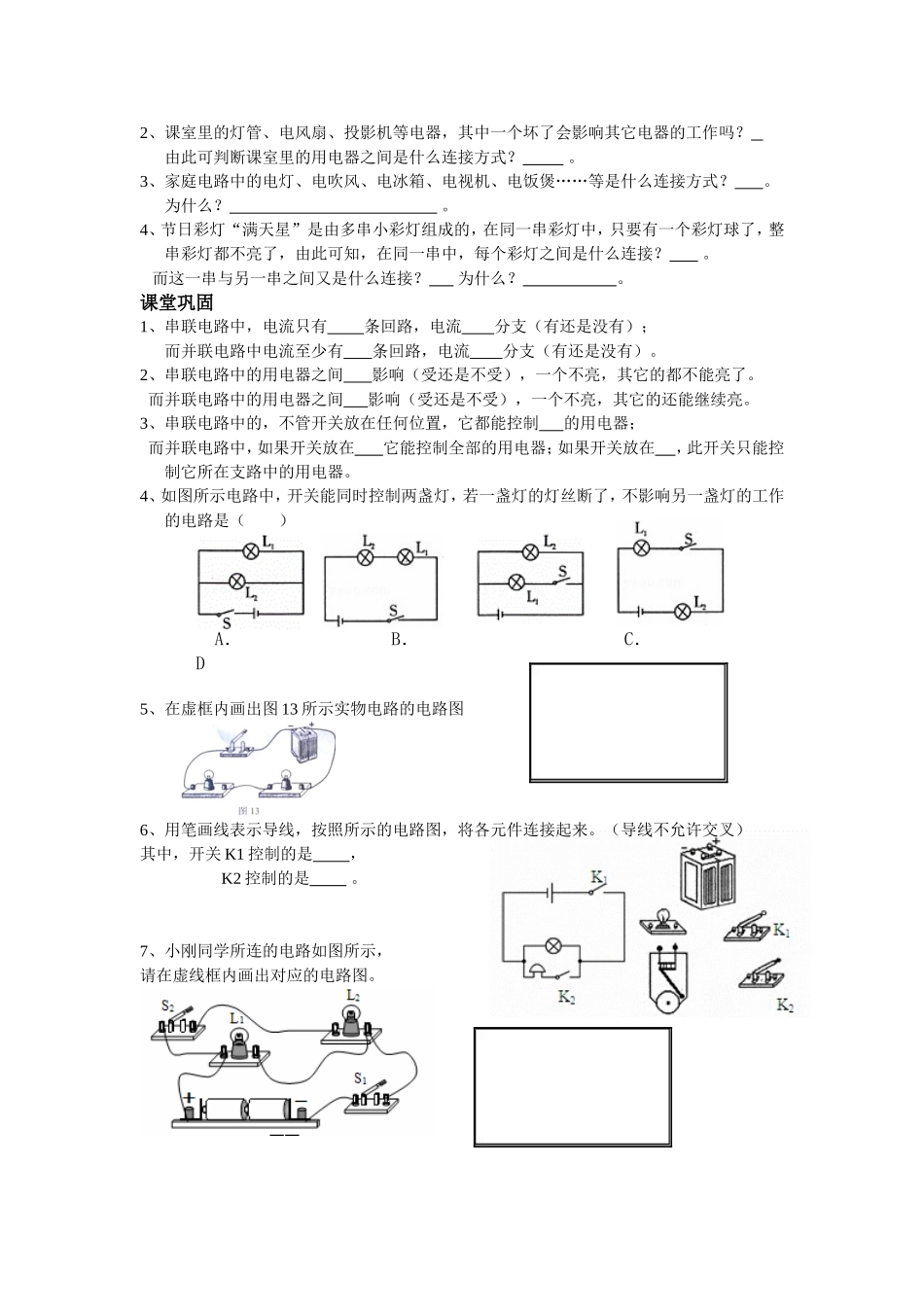

-串联与并联_第2页
2/2
第十五章电流和电路第三节串联与并联学习目标:1、知道串联电路和并联电路连接特点,会区分串联和并联(重点)。2、会连接串联电路和并联电路。(重点、难点)3、会画简单的串联、并联电路图。(重点)教学过程一、串联电路(重点)1、两个用电器首尾相连,然后接到电路中,这种连接叫做串联。2、串联电路的特点:(1)观察串联电路,看看电流从正极出发后有多少条路径回到负极?电流有没有分支?答:串联电路的电流只有条回路,电流分支。(2)将串联电路中的任意一个灯泡拆出来,看另一个灯泡是否还能发光?也就是说,串联电路中的用电器之间是否相互受影响?答:串联电路中,用电器之间相互影响。(3)观看演示,看看串联电路中的开关的作用与开关的位置有没有关系?答:串联电路中的开关能控制所有用电器,它的作用与位置。二、并联电路(重点)1、两个用电器并列连接在一起,然后接到电路中,这种连接叫做并联2、并联电路的特点:(1)观察并联电路,看看电流从正极出发后有多少条路径回到负极?电流有没有分支?答:并联电路的电流至少有条回路,电流分支。(2)将并联电路中的任意一个灯泡拆出来,看另一个灯泡是否还能发光?也就是说,并联电路中的用电器之间是否相互受影响?答:并联电路中,用电器之间相互影响。(3)观看演示,看看并联电路中的开关的作用与开关的位置有什么关系?答:并联电路中,干路开关控制整个电路,支路开关只控制它所在的支路。三、区别和判断串联、并联的方法(重点)方法一:电流只有1条回路的(或者说电流没有分支的)就是电路;电流不止1条回路的(或者说电流出现分支的)就是电路。方法二:电路中的用电器之间相互受影响的是电路;电路中的用电器之间相互不受影响的是电路。方法三:如果电路中的开关只能控制一部分用电器,则一定是并联电路,而且这个开关一定是安装在支路上。(因为串联电路的开关可以控制全部的用电器)思考:如果某个开关能控制全部的用电器,能不能判断这一定是串联电路呢?答:为什么?。四、学会判断生活中的电路是串联还是并联1、想一想街上的路灯,当一盏灯不亮了,其它灯是否也不亮了?由此可判断路灯之间是什么连接方式?。2、课室里的灯管、电风扇、投影机等电器,其中一个坏了会影响其它电器的工作吗?由此可判断课室里的用电器之间是什么连接方式?。3、家庭电路中的电灯、电吹风、电冰箱、电视机、电饭煲……等是什么连接方式?。为什么?。4、节日彩灯“满天星”是由多串小彩灯组成的,在同一串彩灯中,只要有一个彩灯球了,整串彩灯都不亮了,由此可知,在同一串中,每个彩灯之间是什么连接?。而这一串与另一串之间又是什么连接?为什么?。课堂巩固1、串联电路中,电流只有条回路,电流分支(有还是没有);而并联电路中电流至少有条回路,电流分支(有还是没有)。2、串联电路中的用电器之间影响(受还是不受),一个不亮,其它的都不能亮了。而并联电路中的用电器之间影响(受还是不受),一个不亮,其它的还能继续亮。3、串联电路中的,不管开关放在任何位置,它都能控制的用电器;而并联电路中,如果开关放在它能控制全部的用电器;如果开关放在,此开关只能控制它所在支路中的用电器。4、如图所示电路中,开关能同时控制两盏灯,若一盏灯的灯丝断了,不影响另一盏灯的工作的电路是()A.B.C.D5、在虚框内画出图13所示实物电路的电路图6、用笔画线表示导线,按照所示的电路图,将各元件连接起来。(导线不允许交叉)其中,开关K1控制的是,K2控制的是。7、小刚同学所连的电路如图所示,请在虚线框内画出对应的电路图。
