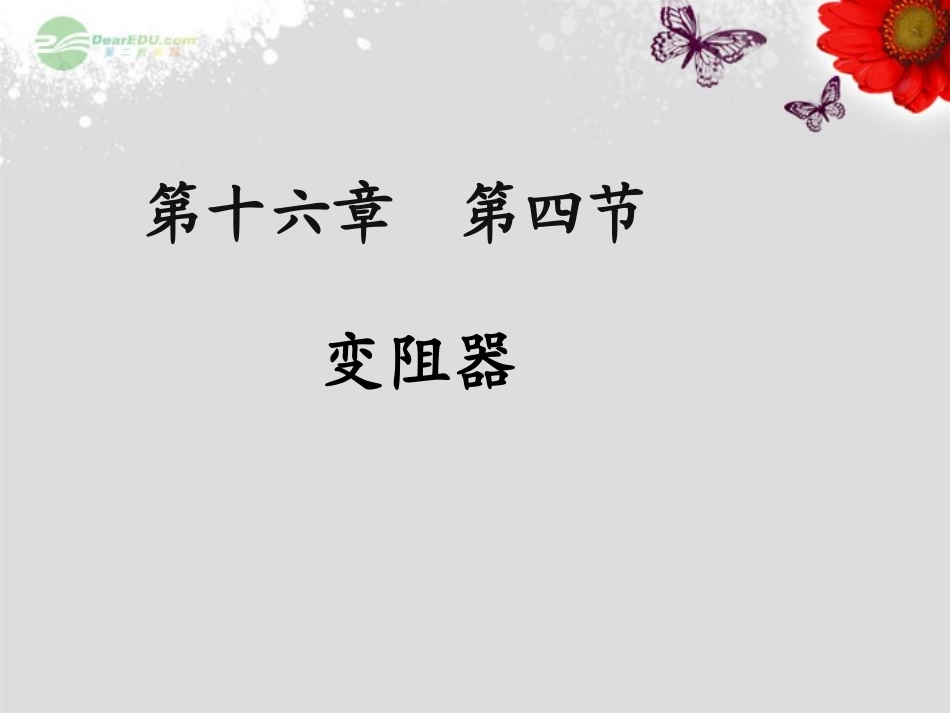

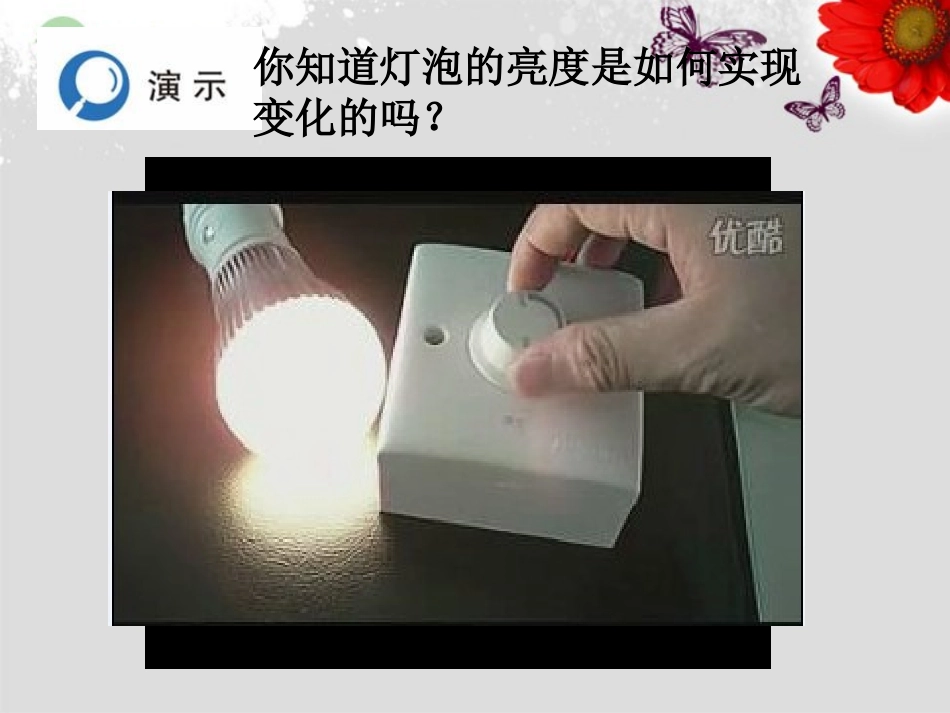

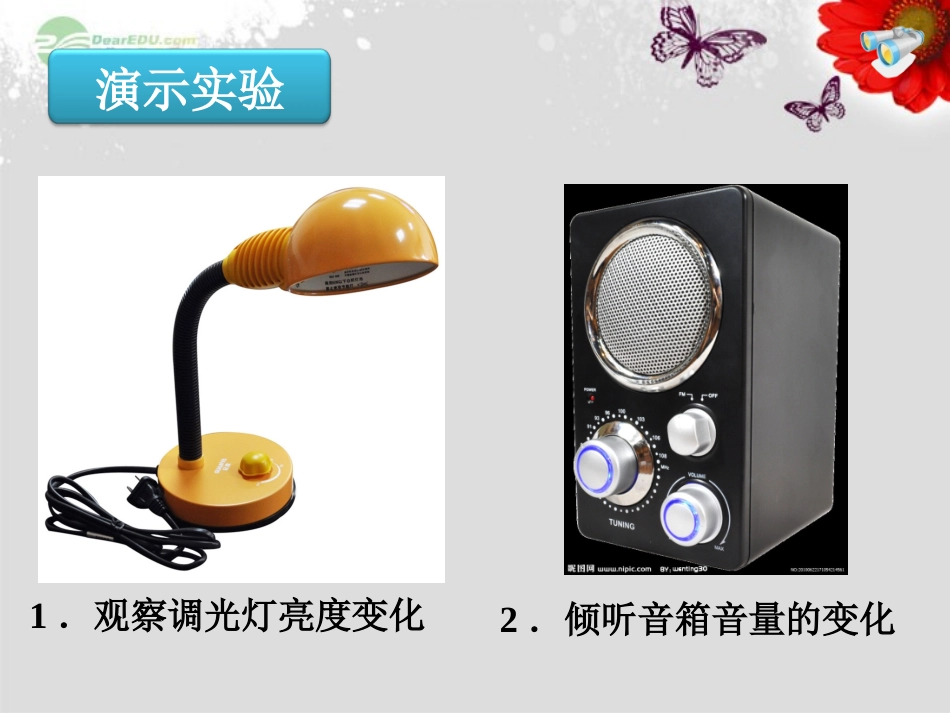

变阻器第十六章第四节1．观察调光灯亮度变化2．倾听音箱音量的变化演示实验你知道灯泡的亮度是如何实现变化的吗？沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？铅笔芯想想做做一、变阻器一、变阻器滑动变阻器能改变接入电路中电阻大小的元件叫做变阻器。电阻箱二、滑动变阻器P1．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。（1）几部分组成，每部分是由什么材料做的？（2）它铭牌上标志有什么？（3）有几个接线往？连入电路后电流的路径如何？接线柱瓷管表面涂有绝缘漆的电阻丝金属杆支架金属滑片与滑片接触处绝缘漆已刮去2.观察滑动变阻器的结构10Ω2A“10Ω”:变阻器阻值的变化范围是0到10Ω，(它的最大电阻值就是10Ω)；“2A”:它允许通过的“最大电流”为2A。（3）元件符号：（2）结构示意图：2．图示（1）实物图：二、滑动变阻器二、滑动变阻器1．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。PP接入：CD接入：CD接入：AB接入：AB接入电路的金属杆CD接入电路的全部电阻线ABP接入：AC接入：AC接入电路的电阻丝：APP接入：AD接入：AD接入电路的电阻丝：AP1.接入电路的电阻丝是那一段？2.当滑片向右移动，电阻如何变化？P接入：BC接入：BC接入电路的电阻丝：BP1.接入电路的电阻丝是那一段？2.当电阻增大，滑片如何运动？电阻减小呢？P接入：BD接入：BD接入电路的电阻丝：BP1.接入电路的电阻丝是那一段？2.使电流减小，滑片如何运动？电流增大呢？P接入：AC接入：ACP接入：AD接入：ADP接入：BC接入：BCP接入：BD接入：BD1.“”接入两个接线柱：要一上一下。关键选好下接线柱，若选A，则AP接入电路若选B，则BP接入电路选好下接线柱后，上接线柱接C、D可以任意（1）观察滑动变阻器的结构（2）滑动变阻器的使用：应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。3．练习使用滑动变阻器连接滑动变阻器连通电路前应将滑片放到什么位置上？想一想（3）实验：用滑动变阻器改变小灯泡的亮度（4）实验：用滑动变阻器控制电阻两端的电压闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。连接电路S能表示出阻值的变阻器。旋钮式电阻箱三、电阻箱三、电阻箱内部结构电位器四、变阻器的应用四、变阻器的应用电位器油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻，油量表（电流表）的示数。变小变大练一练一、滑动变阻器一、滑动变阻器11、原理：、原理：改变接入电路中的电阻线的长度，从而改变改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。接入电路中的电阻。22、构造：、构造：33、结构示意图：、结构示意图：44、元件符号、元件符号55、连接方法：（、连接方法：（11））串联接入电路；串联接入电路；（（22））连接“一上一下”两连接“一上一下”两个接线柱。个接线柱。66、注意事项：、注意事项：（（11）在闭合开关之前，应将滑片置于阻值最大端。）在闭合开关之前，应将滑片置于阻值最大端。（（22）不能超过滑动变阻器允许通过的最大电流）不能超过滑动变阻器允许通过的最大电流二、电阻箱二、电阻箱你学到了什么（1）在连接电路时，开关应_________。（2）在合上开关前，滑动变阻器的滑片P应停在_________________处。（3）当滑片P从A向B移动时，电流表的读数如何变化？灯泡的亮度如何变化？断开阻值最大（A）电流表示数变大，灯泡变亮1．如图所示：2.如图是滑动变阻器的结构和连入电路的示意图。当滑片P向左移动是，连入电路的电阻变小的是哪个（）A3.如图是一位同学连接的电路，这个电路能不能改变电路的电流，为什么？按这个电路操作时，实验现象是怎样的？BD4.用笔画线将滑动变阻器连接起来，要求滑片P向右移动时，电流表的示数变大。并画出对应的电路图。APS
