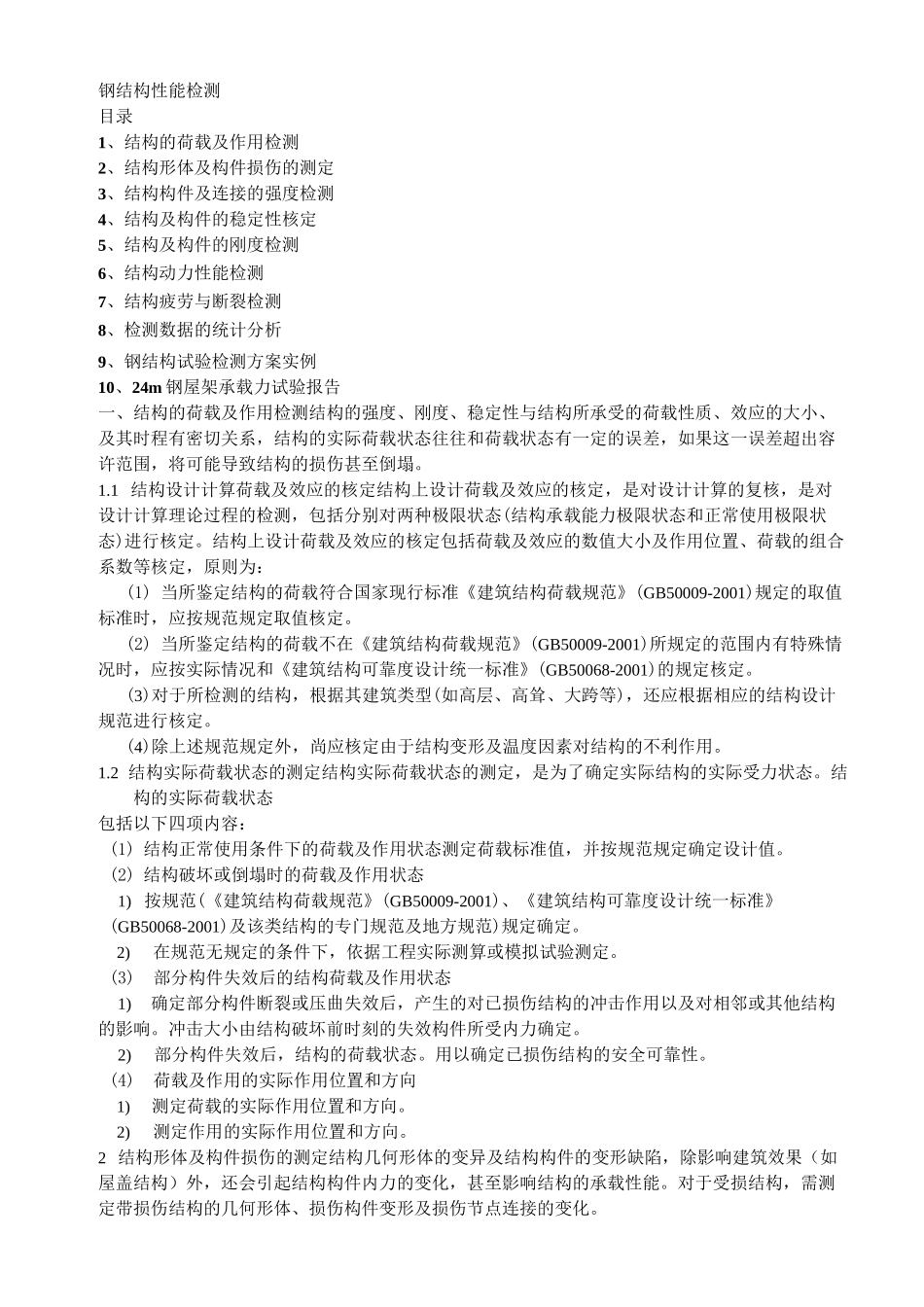

钢结构性能检测目录1、结构的荷载及作用检测2、结构形体及构件损伤的测定3、结构构件及连接的强度检测4、结构及构件的稳定性核定5、结构及构件的刚度检测6、结构动力性能检测7、结构疲劳与断裂检测8、检测数据的统计分析9、钢结构试验检测方案实例10、24m钢屋架承载力试验报告一、结构的荷载及作用检测结构的强度、刚度、稳定性与结构所承受的荷载性质、效应的大小、及其时程有密切关系，结构的实际荷载状态往往和荷载状态有一定的误差，如果这一误差超出容许范围，将可能导致结构的损伤甚至倒塌。1.1结构设计计算荷载及效应的核定结构上设计荷载及效应的核定，是对设计计算的复核，是对设计计算理论过程的检测，包括分别对两种极限状态(结构承载能力极限状态和正常使用极限状态)进行核定。结构上设计荷载及效应的核定包括荷载及效应的数值大小及作用位置、荷载的组合系数等核定，原则为：(1)当所鉴定结构的荷载符合国家现行标准《建筑结构荷载规范》(GB50009-2001)规定的取值标准时，应按规范规定取值核定。(2)当所鉴定结构的荷载不在《建筑结构荷载规范》(GB50009-2001)所规定的范围内有特殊情况时，应按实际情况和《建筑结构可靠度设计统一标准》(GB50068-2001)的规定核定。(3)对于所检测的结构，根据其建筑类型(如高层、高耸、大跨等)，还应根据相应的结构设计规范进行核定。(4)除上述规范规定外，尚应核定由于结构变形及温度因素对结构的不利作用。1.2结构实际荷载状态的测定结构实际荷载状态的测定，是为了确定实际结构的实际受力状态。结构的实际荷载状态包括以下四项内容：(1)结构正常使用条件下的荷载及作用状态测定荷载标准值，并按规范规定确定设计值。(2)结构破坏或倒塌时的荷载及作用状态1)按规范(《建筑结构荷载规范》(GB50009-2001)、《建筑结构可靠度设计统一标准》(GB50068-2001)及该类结构的专门规范及地方规范)规定确定。2)在规范无规定的条件下，依据工程实际测算或模拟试验测定。(3)部分构件失效后的结构荷载及作用状态1)确定部分构件断裂或压曲失效后，产生的对已损伤结构的冲击作用以及对相邻或其他结构的影响。冲击大小由结构破坏前时刻的失效构件所受内力确定。2)部分构件失效后，结构的荷载状态。用以确定已损伤结构的安全可靠性。(4)荷载及作用的实际作用位置和方向1)测定荷载的实际作用位置和方向。2)测定作用的实际作用位置和方向。2结构形体及构件损伤的测定结构几何形体的变异及结构构件的变形缺陷，除影响建筑效果（如屋盖结构）外，还会引起结构构件内力的变化，甚至影响结构的承载性能。对于受损结构，需测定带损伤结构的几何形体、损伤构件变形及损伤节点连接的变化。2.1结构的建造历史及使用情况记录结构的建造过程、使用过程，对结构的后期承载性能菌有影响，为了正确分析鉴定结构性能，应对原结构的竣工图、施工记录、各使用阶段的工况、损伤状况作详细的调查记录，也即收集结构竣工图、施工记录、结构不同时期的监测/监测记录、使用记录。2.2结构体系几何形体的测定应用测量仪器（如水准仪、经纬仪或全站仪）及相应的测量技术，测定受损伤结构节点的空间位置（即空间坐标），以确定受损伤结构的实际空间形体。如果测量结果表明，受损伤结构的节点坐标与理论设计坐标的偏差在《钢结构工程施工质量验收规范》（GB50205-2001）、《网架结构工程质量检验评定标准》（JGJ178-91）等规范要求范围之内，则该结构形体与原结构理论设计形体相同。否则，该结构的空间几何形体应按节点变位后的形体确定。有关具体的测量技术及计算方法可参考有关测量学书籍。2.3结构构件变形的测定钢结构构件的变形主要指梁、柱、板及墙的变形测量。（1）对于竖向构件（如柱、墙），可采用经纬仪或全站仪测量其倾斜度或倾斜量，其侧屈挠度或不直程度可通过两端点间拉弦线的方法测跨中或最大挠曲点的挠度或偏差。（2）对于水平构件（如梁、板），可用水平仪或拉弦线的方法测量其端点偏差及挠曲度。（3）对于斜向构件（如杆、梁），可用拉弦线的方法测量其跨中或最大挠曲度的挠度。（4）对于构件的扭转屈曲（如梁、柱、杆），可采用经纬仪或全站仪测算出构件的扭曲变形量...
