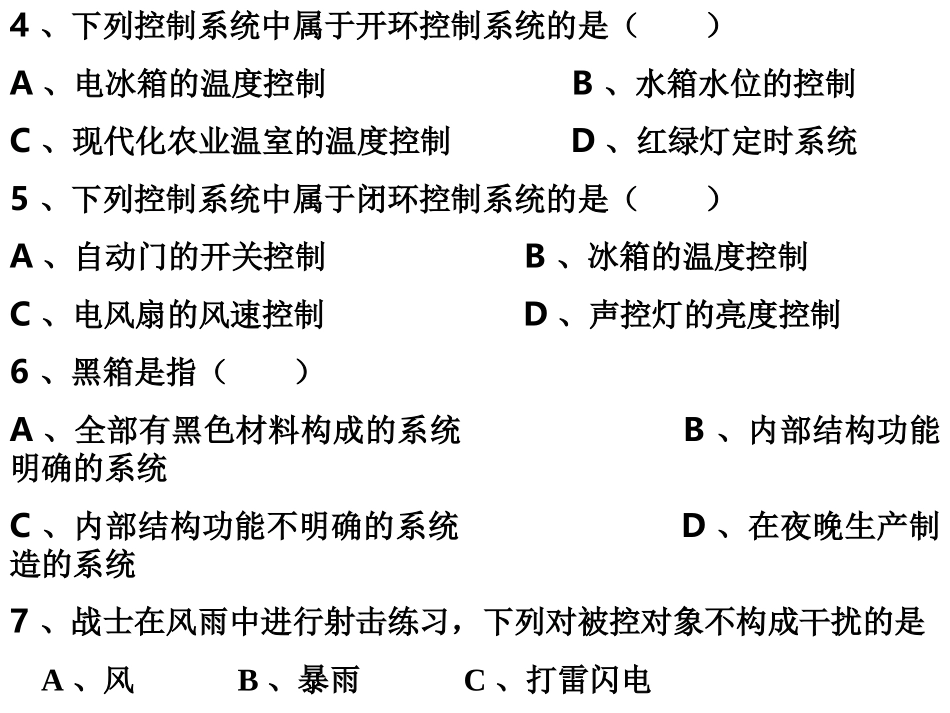

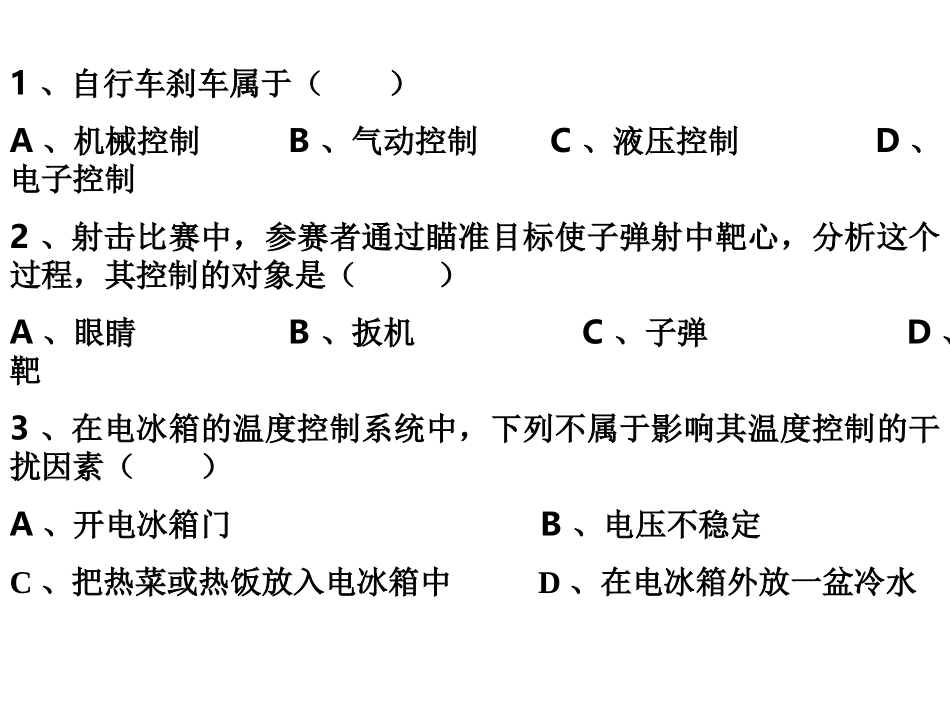

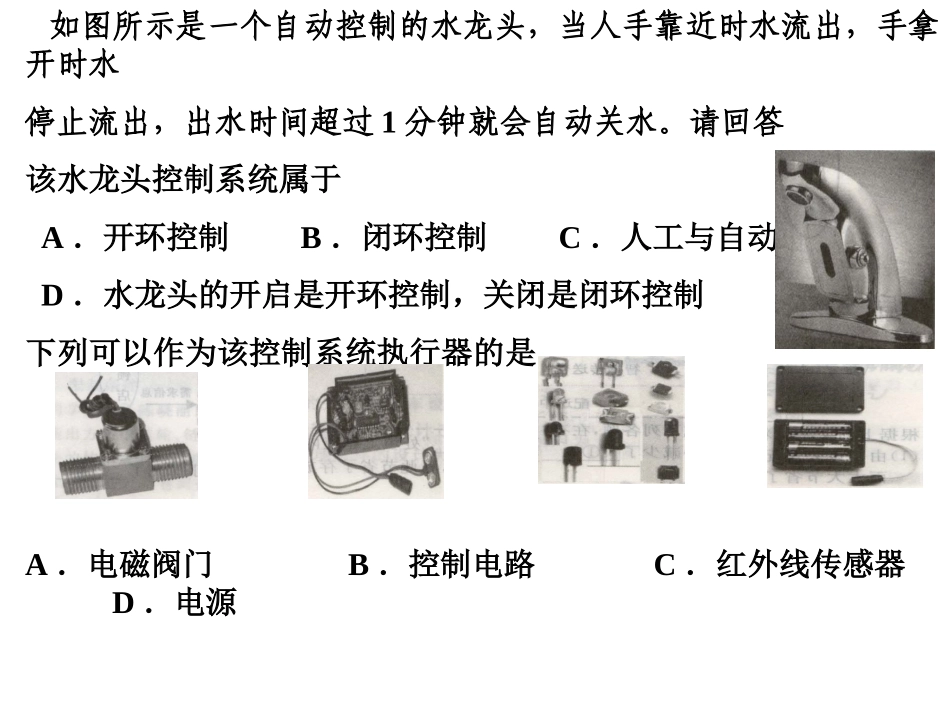

1、自行车刹车属于（）A、机械控制B、气动控制C、液压控制D、电子控制2、射击比赛中，参赛者通过瞄准目标使子弹射中靶心，分析这个过程，其控制的对象是（）A、眼睛B、扳机C、子弹D、靶3、在电冰箱的温度控制系统中，下列不属于影响其温度控制的干扰因素（）A、开电冰箱门B、电压不稳定C、把热菜或热饭放入电冰箱中D、在电冰箱外放一盆冷水4、下列控制系统中属于开环控制系统的是（）A、电冰箱的温度控制B、水箱水位的控制C、现代化农业温室的温度控制D、红绿灯定时系统5、下列控制系统中属于闭环控制系统的是（）A、自动门的开关控制B、冰箱的温度控制C、电风扇的风速控制D、声控灯的亮度控制6、黑箱是指（）A、全部有黑色材料构成的系统B、内部结构功能明确的系统C、内部结构功能不明确的系统D、在夜晚生产制造的系统7、战士在风雨中进行射击练习，下列对被控对象不构成干扰的是A、风B、暴雨C、打雷闪电如图所示是一个自动控制的水龙头，当人手靠近时水流出，手拿开时水停止流出，出水时间超过1分钟就会自动关水。请回答该水龙头控制系统属于A．开环控制B．闭环控制C．人工与自动相结合D．水龙头的开启是开环控制，关闭是闭环控制下列可以作为该控制系统执行器的是A．电磁阀门B．控制电路C．红外线传感器D．电源小黄对办公室饮水机进行了仔细的观察，发现饮水机热胆内的水是以“烧烧停停”的方式保温的。⑴小黄画出了饮水机保温自动控制系统的部分框图（如图甲所示），请你帮助他完成该方框图，在图甲有“▲”处填上相应内容。给定水温比较器控制器（控制电路）执行器（加热器）被控制对象①（▲）输出量②（▲）加热时间检测装置图甲热水机保温自动控制系统⑵该系统是▲（选填“开环”或“闭环”）控制系统；⑶小黄发现办公室的饮水机经常在没人时电源还开着。为了解决这一问题，他尝试设计一个能自动控制电源的控制系统，通过红外线传感器获取几米以内的人体热辐射信号来控制电源的开启或关闭。小黄设计的控制系统方框图如图乙所示，继电器内有一开关，开关的打开或闭合由控制电路控制，该开关可以控制220V电源的通断。请在图乙上有“▲”处填上相应的内容。输入量①（▲）控制器②（▲）执行器（继电器）被控对象（电源）输出量①（▲）饮水机打开、闭合图乙人体热辐射电源自动控制系统方框图分析评价题下列两图分别是瓦特蒸汽机的结构示意图和转速自动控制原理图。如图所示，套筒与阀门连在一起，当由于某种外界原因（如蒸汽机的负载减小）导致蒸汽机的转速加快时，飞球离心力增大，套筒向上移动，阀门通孔截面积减少，蒸汽流速降低，蒸汽机汽缸内压力减少，最后使其转速下降。控制器(飞球、套筒及其支撑部分)执行器(①)控制对象(②)(④)(飞球)被控量(③)给定量+(设定转速)控制量(蒸汽流量)—比较器在蒸汽机的转速控制过程中，当被控量发生变化时，执行器的状态___________（选填会或者不会）发生变化；除了设定转速的变化引起被控量变化以外，其它能引起被控量变化的一切因素统称为__________。某核电站运行时，高压循环水经过反应堆被加热到300-400℃，这些高压循环水再把蒸汽发生器中的水加热成蒸汽用于发电。为了保证系统的正常运行，需要控制循环水的温度，其控制过程为（原理如图所示）：热电偶测出循环水的温度，该温度被传送到控制机构与设定的温度进行比较，根据偏差值通过驱动机构调节控制棒，控制反应堆的发热功率，使水温达到预设的值。请完成下列各题，在有“▲”处填上相应的内容。(1)根据控制原理示意图及其描述，把下面的水温控制方框图补充完整。(2)当发生意外情况导致水泵停止工作时，系统会自动启动备用水泵，保证系统安全。这不仅提高了系统的整体性，还提高了系统的▲性。1反应堆24被控量(3)设定温度—比较器
