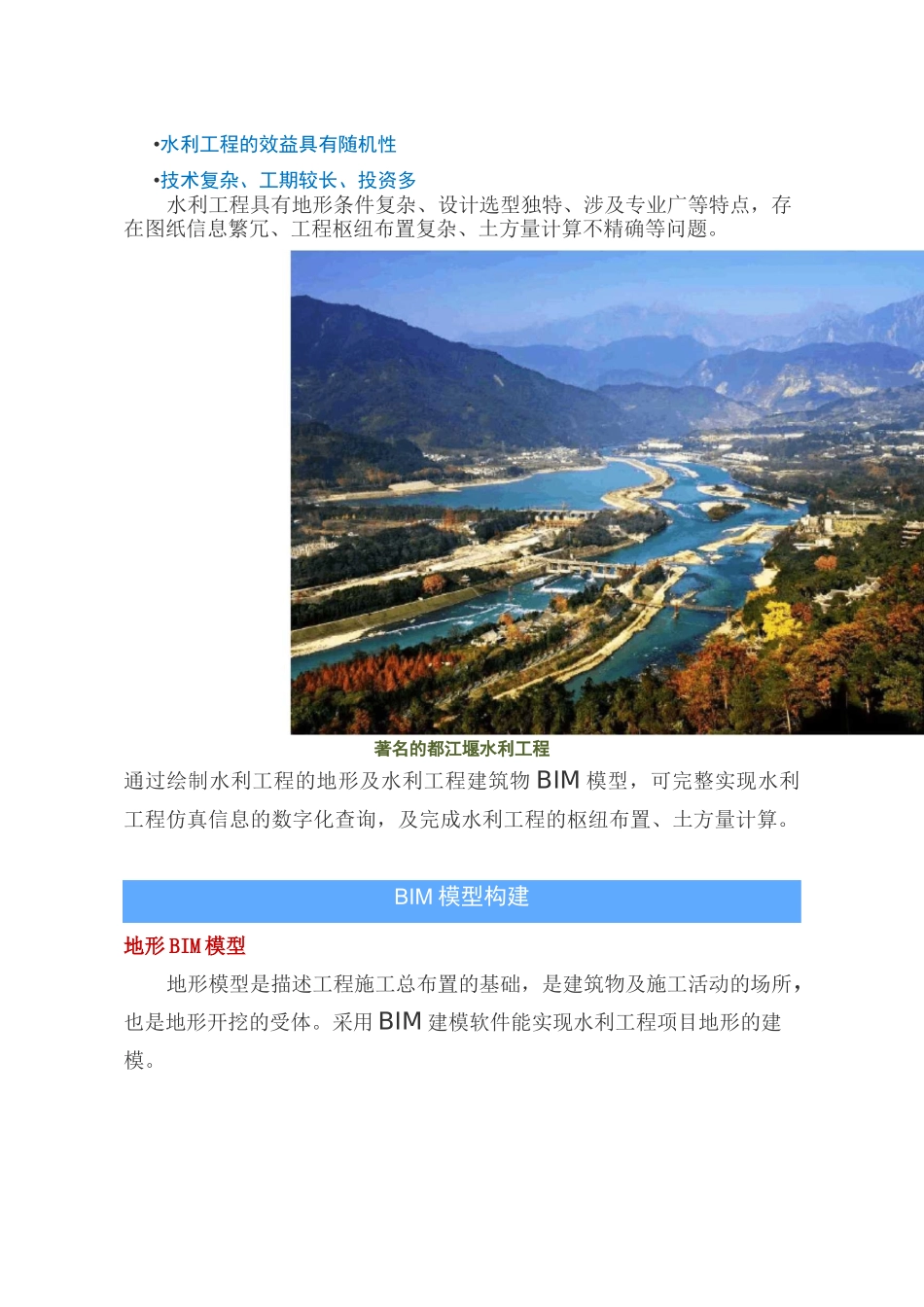

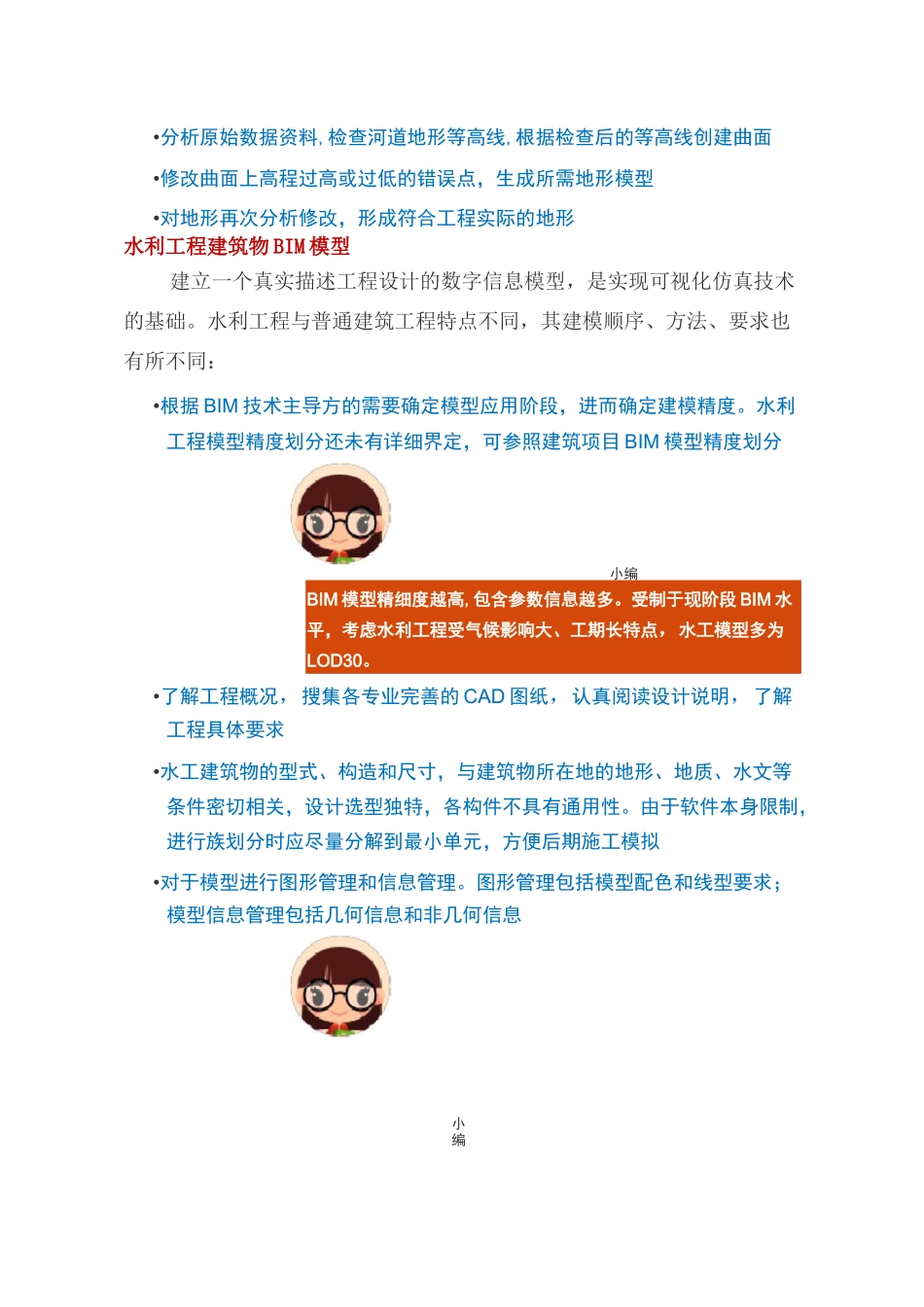

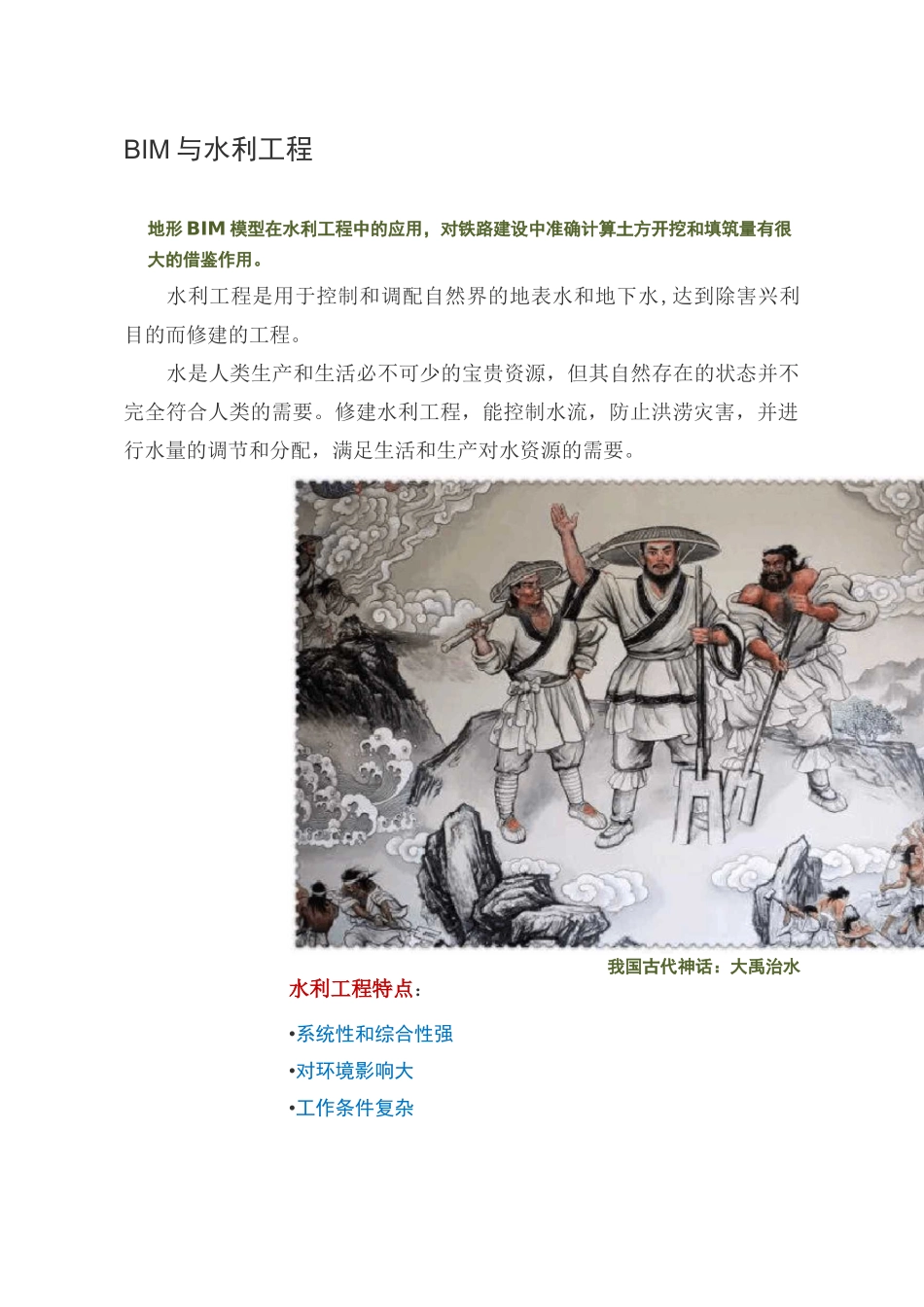

BIM与水利工程地形BIM模型在水利工程中的应用，对铁路建设中准确计算土方开挖和填筑量有很大的借鉴作用。水利工程是用于控制和调配自然界的地表水和地下水,达到除害兴利目的而修建的工程。水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要。修建水利工程，能控制水流，防止洪涝灾害，并进行水量的调节和分配，满足生活和生产对水资源的需要。我国古代神话：大禹治水水利工程特点：•系统性和综合性强•对环境影响大•工作条件复杂•水利工程的效益具有随机性•技术复杂、工期较长、投资多水利工程具有地形条件复杂、设计选型独特、涉及专业广等特点，存在图纸信息繁冗、工程枢纽布置复杂、土方量计算不精确等问题。著名的都江堰水利工程通过绘制水利工程的地形及水利工程建筑物BIM模型，可完整实现水利工程仿真信息的数字化查询，及完成水利工程的枢纽布置、土方量计算。BIM模型构建地形BIM模型地形模型是描述工程施工总布置的基础，是建筑物及施工活动的场所，也是地形开挖的受体。采用BIM建模软件能实现水利工程项目地形的建模。小编•分析原始数据资料,检查河道地形等高线,根据检查后的等高线创建曲面•修改曲面上高程过高或过低的错误点，生成所需地形模型•对地形再次分析修改，形成符合工程实际的地形水利工程建筑物BIM模型建立一个真实描述工程设计的数字信息模型，是实现可视化仿真技术的基础。水利工程与普通建筑工程特点不同，其建模顺序、方法、要求也有所不同：•根据BIM技术主导方的需要确定模型应用阶段，进而确定建模精度。水利工程模型精度划分还未有详细界定，可参照建筑项目BIM模型精度划分小编BIM模型精细度越高,包含参数信息越多。受制于现阶段BIM水平，考虑水利工程受气候影响大、工期长特点，水工模型多为LOD30。•了解工程概况，搜集各专业完善的CAD图纸，认真阅读设计说明，了解工程具体要求•水工建筑物的型式、构造和尺寸，与建筑物所在地的地形、地质、水文等条件密切相关，设计选型独特，各构件不具有通用性。由于软件本身限制，进行族划分时应尽量分解到最小单元，方便后期施工模拟•对于模型进行图形管理和信息管理。图形管理包括模型配色和线型要求；模型信息管理包括几何信息和非几何信息•建模过程中发现的图纸问题,要对图号、轴网等进行详细记录。对原设计错漏问题进行修改的，修改前后模型都应保留•模型建成后，要进行质量审核。审核内容包括：模型是否达到最初设定的建模标准；构件定位是否准确；关键节点是否与图纸一致等水利工程地形条件复杂，挖填土方量大，土方量计算精度对项目工程量的计算影响重大，利用数字地形模型，既可直观地查看场地的三维效果，也可用于土方计算、纵横断面绘制等设计与计算功BIM土方量计算建立在与实际地形完全吻合的模型上，首先绘制原始地形曲面模型和设计曲面模型，这两个空间三维曲面会产生交点并连接成线，所包围的空间体积即为需要开挖或填筑的土方基于BIM技术的原始地形曲面和设计地形曲面是动态关联的，在方案选择阶段可在模型基础上快速进行土方的开挖和填筑实验，准确计算土方的开挖和填筑量，从而选出最佳土方开挖方案。大体积混凝土高坝一胡佛大坝水利工程建筑BIM模型枢纽布置水利工程的枢纽布置直接影响施工场地的布局,合理确定枢纽中各组成建筑物之间的相互位置，对于找到最佳的临时设施位置，使现场人员和设备运距最小化，从而节省工程量、方便施工、缩短工期有重要意义。在方案比选阶段建立各水工建筑物的BIM模型，并结合地形模型形成完整的项目总体沙盘，能使决策人员直观了解建筑物之间、建筑物与周围地形条件之间的制约关系。基于参数的BIM模型可在空间位置任意移动，实现一处更改、处处更改，使每种决策方都成为完整可视的沙盘。据Autodesk公司统计，可视化可提高企业竞争力66%,减少50%~70%的信息请求，缩短5%~10%的施工周期，减少20%~25%的各专业协调时间。jil万里长江第一大坝：葛洲BIM模型信息应用—个建筑信息模型是一个单一的、完整一致的建筑信息数据库,建立完整的项目BIM数据信息，使工程构件参数化,从而实现工程项目管理信息化和技术信息化。管理...
