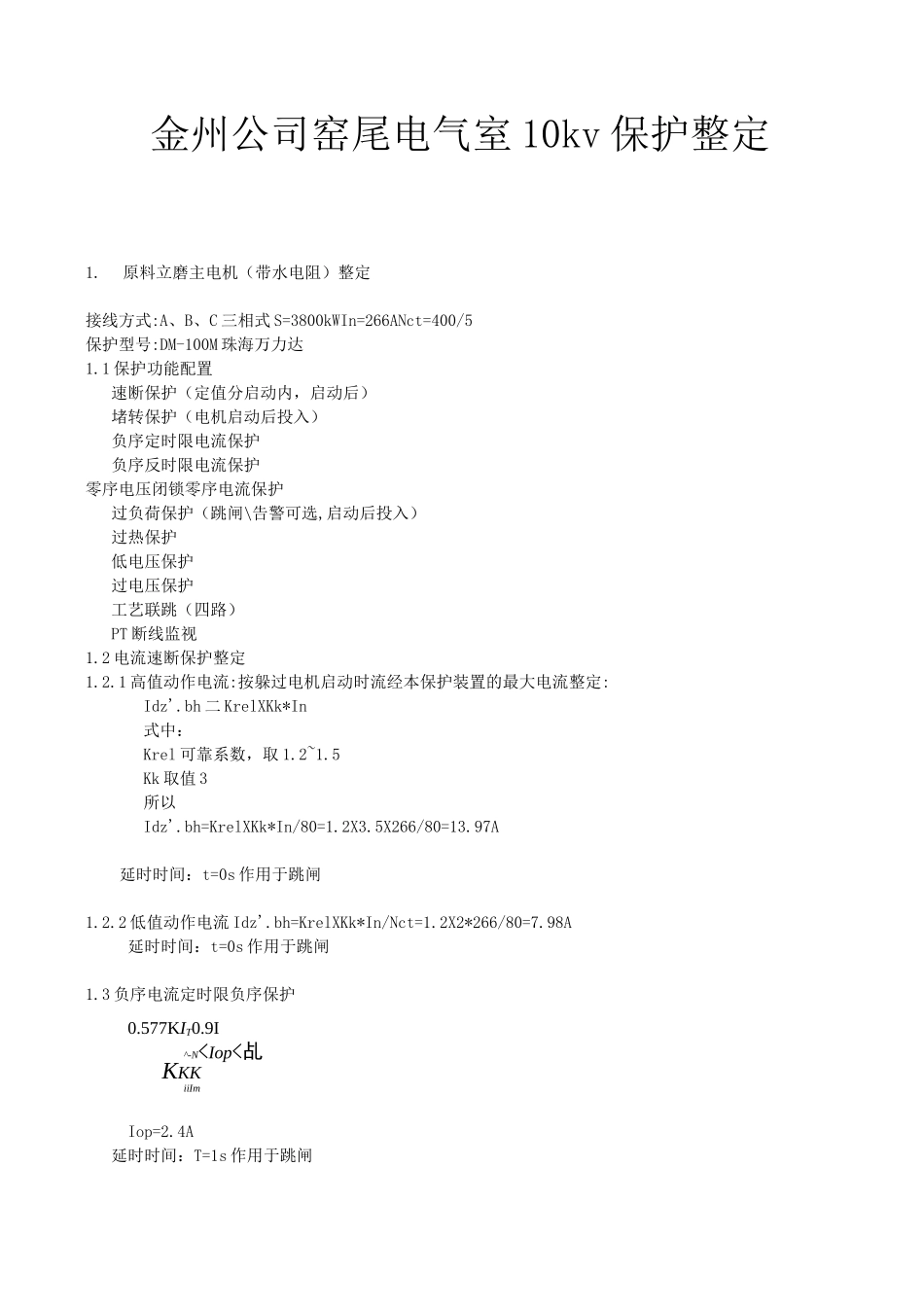

金州公司窑尾电气室10kv保护整定1.原料立磨主电机（带水电阻）整定接线方式:A、B、C三相式S=3800kWIn=266ANct=400/5保护型号:DM-100M珠海万力达1.1保护功能配置速断保护（定值分启动内，启动后）堵转保护（电机启动后投入）负序定时限电流保护负序反时限电流保护零序电压闭锁零序电流保护过负荷保护（跳闸\告警可选,启动后投入）过热保护低电压保护过电压保护工艺联跳（四路）PT断线监视1.2电流速断保护整定1.2.1高值动作电流:按躲过电机启动时流经本保护装置的最大电流整定:Idz'.bh二KrelXKk*In式中：Krel可靠系数，取1.2~1.5Kk取值3所以Idz'.bh=KrelXKk*In/80=1.2X3.5X266/80=13.97A延时时间：t=0s作用于跳闸1.2.2低值动作电流Idz'.bh=KrelXKk*In/Nct=1.2X2*266/80=7.98A延时时间：t=0s作用于跳闸1.3负序电流定时限负序保护0.577KIT0.9I^-N
