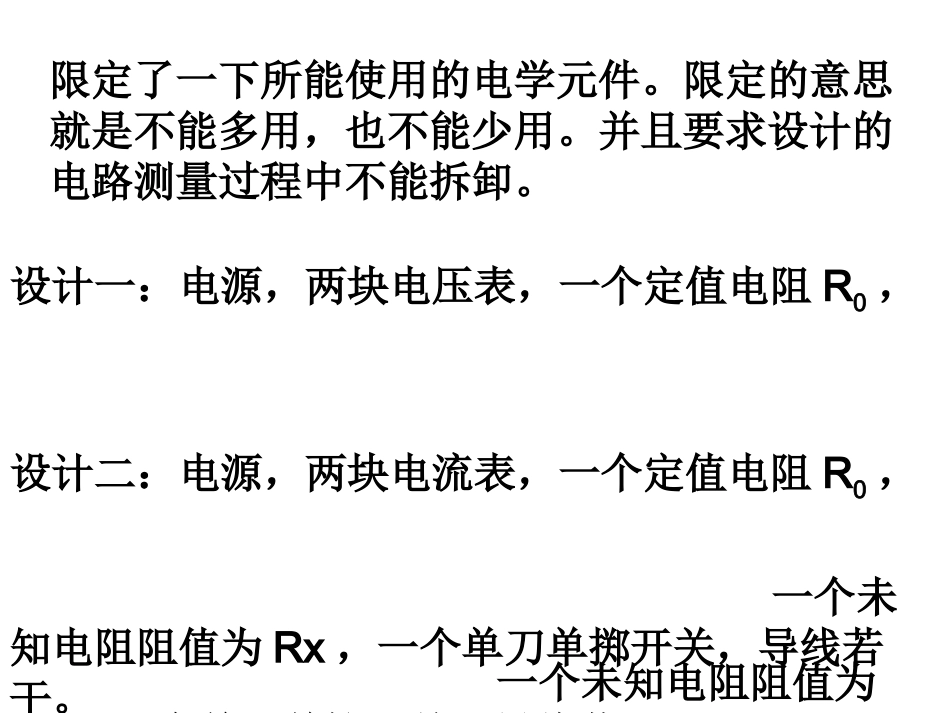

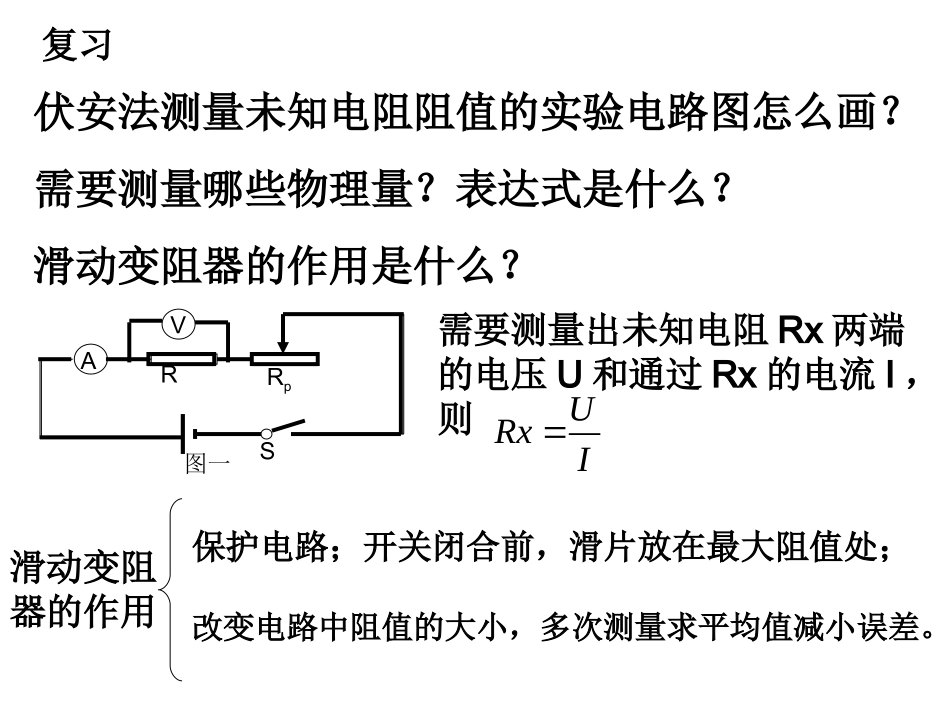

河南师大附中武泉红伏安法测量未知电阻阻值的实验电路图怎么画？需要测量哪些物理量？表达式是什么？滑动变阻器的作用是什么？滑动变阻器的作用保护电路；开关闭合前，滑片放在最大阻值处；改变电路中阻值的大小，多次测量求平均值减小误差。复习需要测量出未知电阻Rx两端的电压U和通过Rx的电流I，则URxIAVRRpS图一设计一：电源，两块电压表，一个定值电阻R0，一个未知电阻阻值为Rx，一个单刀单掷开关，导线若干。设计二：电源，两块电流表，一个定值电阻R0，一个未知电阻阻值为Rx，一个单刀单掷开关，导线若干。限定了一下所能使用的电学元件。限定的意思就是不能多用，也不能少用。并且要求设计的电路测量过程中不能拆卸。RxA1R0A2S1设计二：安阻法SV1V2RXR0设计一：伏阻法V1RXA图3VRXA1图4如果不限定所能使用的元件，请同学们设计电路，找同学上黑板板书判断电表示数的变化滑片向右滑动时，电流表与电压表如何变化？（变大，变小或不变）开关由断开到闭合，电流表与电压表如何变化？（变大，变小或不变）例一AVRRpSAVSR1R2例二不变SS
