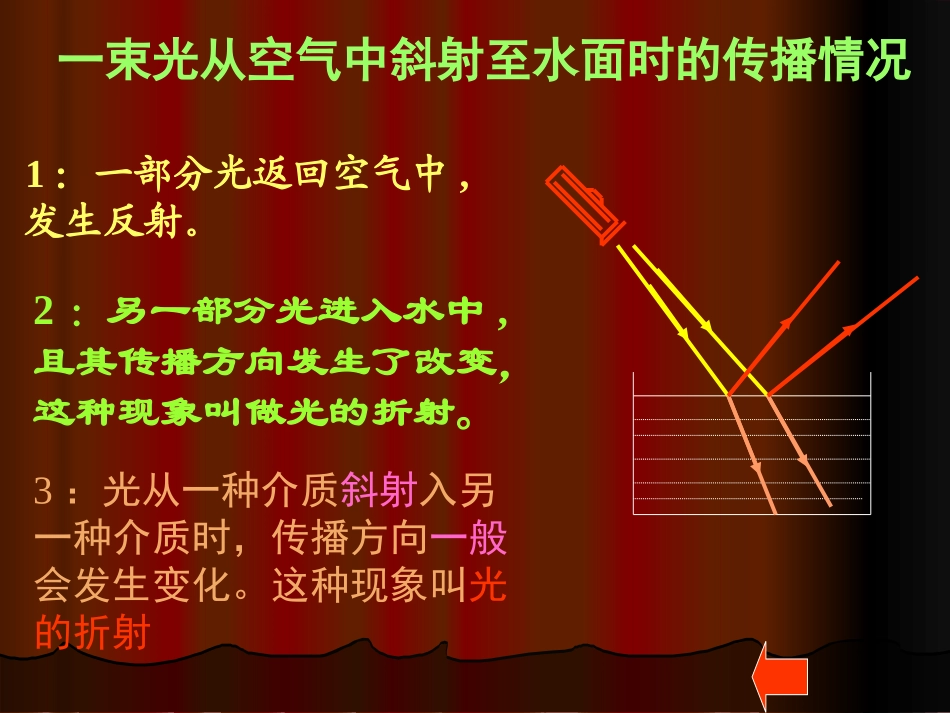

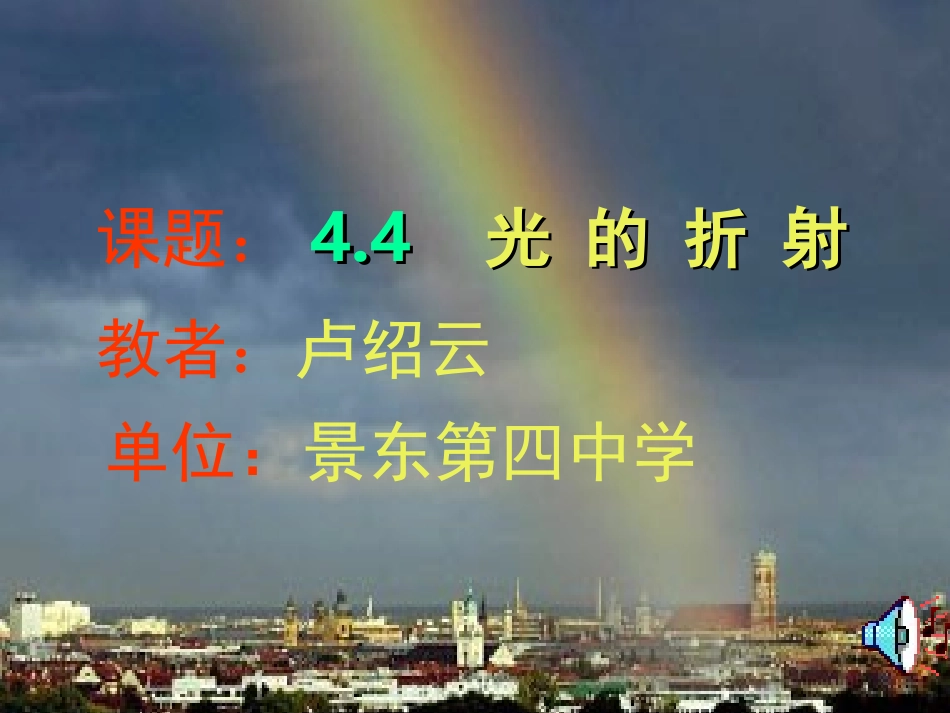

课题：4.44.4光的折射光的折射教者：卢绍云单位：景东第四中学一束光从空气中斜射至水面时的传播情况1：一部分光返回空气中,发生反射。2：另一部分光进入水中,且其传播方向发生了改变，这种现象叫做光的折射。3：光从一种介质斜射入另一种介质时，传播方向一般会发生变化。这种现象叫光的折射思考：折射条件？1、两种介质2、斜射（一般）研究光从空气射向水或玻璃中的折射规律：N/NACiPQ是空气和水的分界面，O点是一束光的入射点，AO是入射光线，OC是进入水中的传播的折射光线角i是入射角角r是折射角PQO水空气NN/是过O点的法线r学生观察：1、折射光线、入射光线、法线位置关系如何？2、折射角r与入射角i大小如何？3、光线垂直界面入射时，传播方向如何？PQPQNN/NN/121/2/改变入射角角1的大小，观察折射角角2随入射角的变化情况：入射角增大时，折射角也增大让光线垂直射向水面，进入水中的光线方向怎样呢？NN/PQ水空气光垂直射到水的表面时，在水中的传播方向不变如果有一束光从水或玻璃斜射向空气中，光线将怎样偏折呢？根据光路的可逆性把结论填在下面的方框中：光从水中或玻璃中斜射入空气中，折射光线将偏离，折射角入射角。NN/PQ水空气法线大于ri光的折射规律内容：1、光折射时，折射光线、入射光线、法线在同一平面内，折射光线和入射光线分别位于法线两侧。2、光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。3、入射角增大时，折射角也增大。4、光垂直射到水或玻璃的表面时，在水和玻璃中的传播方向不变。NN/PQ水空气PQNN/Ii5、光在折射时，光是可逆的。PQ练习完成光路图12空气水PQNN/NN/练习完成光路图PQ2空气水irri警告：！清澈见底、看起来不过齐腰的池水，不会游泳的人可千万不要贸然下去，因为它实际深度将没过胸部，可能会使你惊慌失措而发生危险。把一支铅笔斜插入空杯中，然后向杯中注入水，铅笔浸没水中的部分好象向上偏折了。为什么呢？P/水空气自P点射向空气中的光线PA和PBPAB在水面处发生了折射，折射光线是AQ与BQ/QQ/眼睛对着折射光线看去，觉得光好像是从水中P/点射出来的。P/点在P点的上方用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。分析：下面我们完成一个有趣的实验PQABA/潜水员在水下看岸上的物体AB一束平行光线射向玻璃砖时的折射情况：空气空气玻璃砖1、定义：光从水中介质，斜射入另一种介质时，传播方向一般会发生改变。2、一般规律：（空→其它）①折射光线与入射光线法线在同一平面内。②折射光线和入射光线分居法线两则③∠γi∠∠④光线垂直时间介质表面时，传播方向不改变⑤在折射时光路是可逆的3、现象：1、池水变浅2、筷子变弯3、海市蜃楼光的折射NN/iNN/PQ入折法2、空大→（角大，虚象大）水小→（角小，虚象小）1、三线共面，法线居中，入折异侧4、技巧点拨：板书设计巩固练习：一：画出下列图中的折射光线PQN/N空气水NN/PQ空气玻璃射到水面上，照亮了水槽中的一点P，这三条光线正确的是。1、光从一种介质另一种介质时会发2、早晨，当太阳还在地平线以下时，我们就看见3、如图6-1所示，有一点光源S，它发出的光线斜了它，这是因为不均匀的大气的缘故。S010203P生变化，这种现象叫做光的折射。斜射一般折射O3二、选择题1、光从一种介质射入另一种介质时，其传播方向（）A、会发生变化且靠近法线B、会发生变化且原离法线C、可能不发生变化D、一般会发生变化，而且一定靠近法线2、在观察水边风景照片总会发现倒影部分比景物本身暗，这是由于（）A、眼睛的一种习惯感觉B、射入水面的光线有一部分射入水中C、光线被反射掉一部分D、冲洗照片的质量有问题3、下列现象属于光的折射的是（）A、水中月B、水中楼的倒影C、水中的螃蟹D、水中的彩霞4、潜水员在水中的时候看岸上的树木，他所看到的是（）A、真实的树B、树的虚像比树的实际位置高C、树的实像比树的实际位置要低D、树的虚像比树的实际位置要低CBCD二：有经验的渔民，使用钢叉向水下叉鱼时，总是向所看见的鱼的下方投叉，你能说出这样做的道理吗？二：有经验的渔民，使用钢叉向水下叉鱼时，总是向所看见的鱼的下方投叉，你能...
