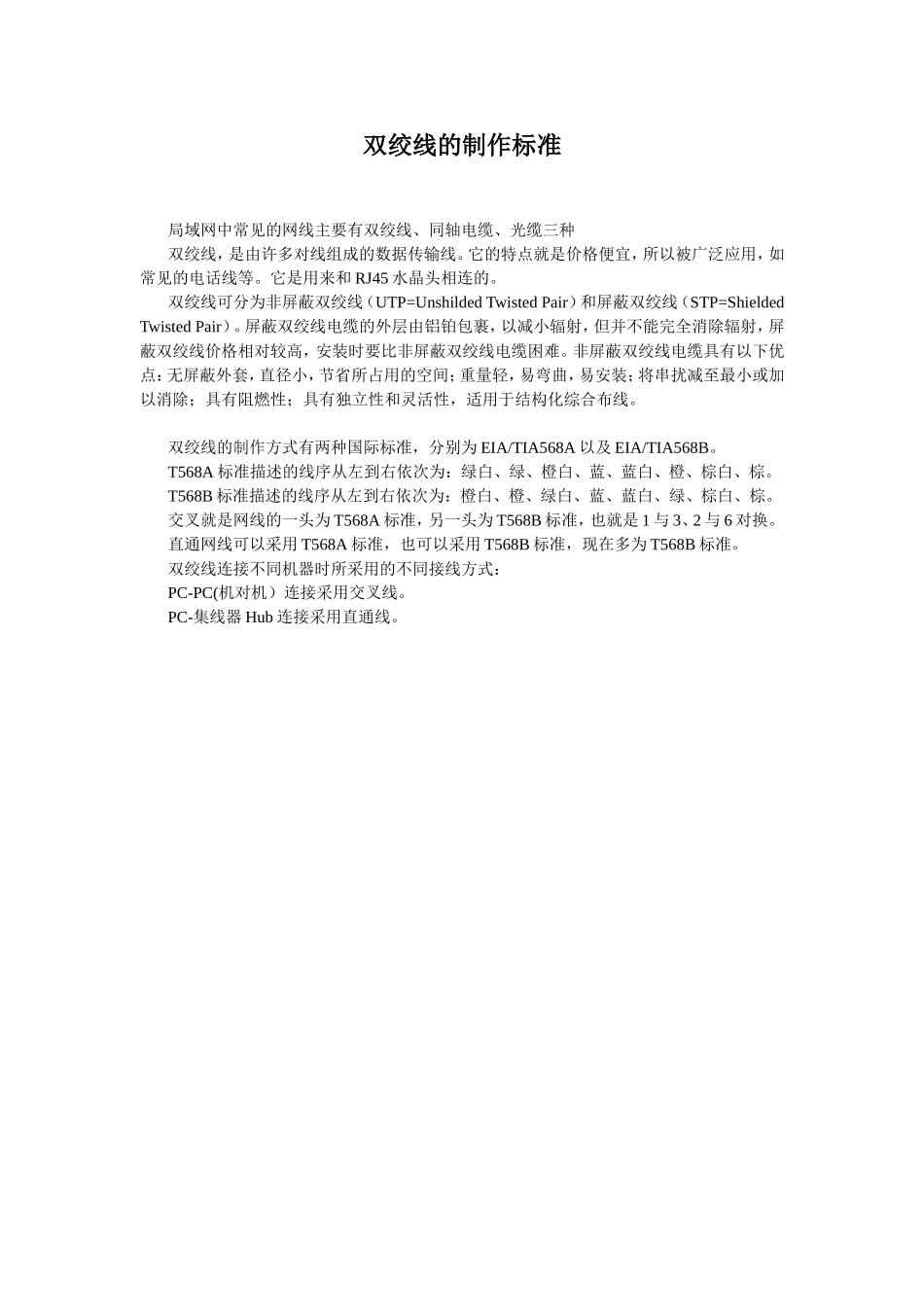

网线制作标准_第1页
1/1
双绞线的制作标准局域网中常见的网线主要有双绞线、同轴电缆、光缆三种双绞线,是由许多对线组成的数据传输线。它的特点就是价格便宜,所以被广泛应用,如常见的电话线等。它是用来和RJ45水晶头相连的。双绞线可分为非屏蔽双绞线(UTP=UnshildedTwistedPair)和屏蔽双绞线(STP=ShieldedTwistedPair)。屏蔽双绞线电缆的外层由铝铂包裹,以减小辐射,但并不能完全消除辐射,屏蔽双绞线价格相对较高,安装时要比非屏蔽双绞线电缆困难。非屏蔽双绞线电缆具有以下优点:无屏蔽外套,直径小,节省所占用的空间;重量轻,易弯曲,易安装;将串扰减至最小或加以消除;具有阻燃性;具有独立性和灵活性,适用于结构化综合布线。双绞线的制作方式有两种国际标准,分别为EIA/TIA568A以及EIA/TIA568B。T568A标准描述的线序从左到右依次为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。T568B标准描述的线序从左到右依次为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。交叉就是网线的一头为T568A标准,另一头为T568B标准,也就是1与3、2与6对换。直通网线可以采用T568A标准,也可以采用T568B标准,现在多为T568B标准。双绞线连接不同机器时所采用的不同接线方式:PC-PC(机对机)连接采用交叉线。PC-集线器Hub连接采用直通线。
