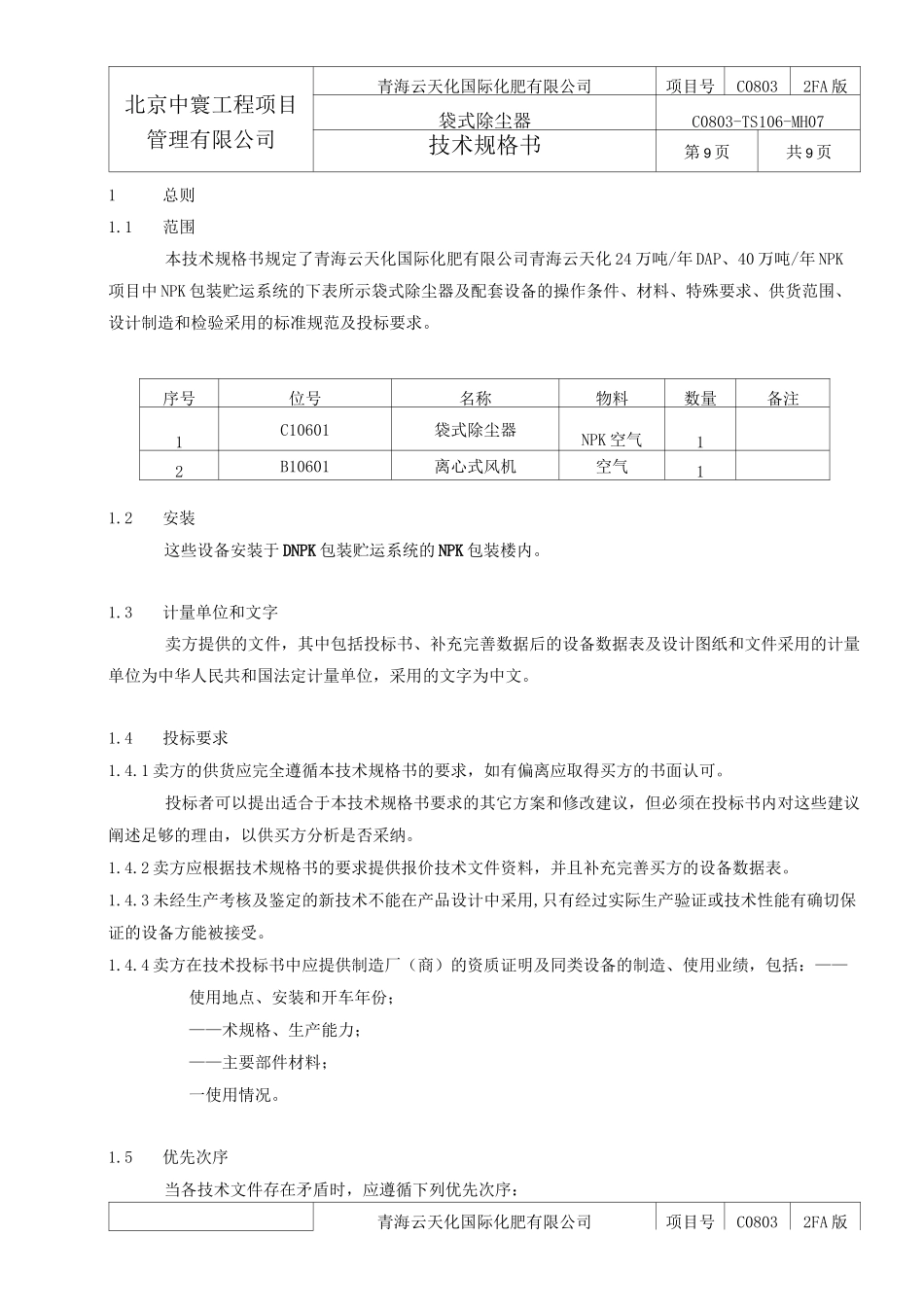

青海云天化国际化肥有限公司项目号C08032FA版24万吨/年DAP、40万吨/年NPK项目C0803-TS106-MH07袋式除尘器第1页共9页技术规格书版次说明编制校核审核设计经理日期北京中寰工程项目管理有限公司青海云天化国际化肥有限公司项目号C08032FA版袋式除尘器C0803-TS106-MH07技术规格书第9页共9页1总则1.1范围本技术规格书规定了青海云天化国际化肥有限公司青海云天化24万吨/年DAP、40万吨/年NPK项目中NPK包装贮运系统的下表所示袋式除尘器及配套设备的操作条件、材料、特殊要求、供货范围、设计制造和检验采用的标准规范及投标要求。序号位号名称物料数量备注1C10601袋式除尘器NPK空气12B10601离心式风机空气11.2安装这些设备安装于DNPK包装贮运系统的NPK包装楼内。1.3计量单位和文字卖方提供的文件，其中包括投标书、补充完善数据后的设备数据表及设计图纸和文件采用的计量单位为中华人民共和国法定计量单位，采用的文字为中文。1.4投标要求1.4.1卖方的供货应完全遵循本技术规格书的要求，如有偏离应取得买方的书面认可。投标者可以提出适合于本技术规格书要求的其它方案和修改建议，但必须在投标书内对这些建议阐述足够的理由，以供买方分析是否采纳。1.4.2卖方应根据技术规格书的要求提供报价技术文件资料，并且补充完善买方的设备数据表。1.4.3未经生产考核及鉴定的新技术不能在产品设计中采用,只有经过实际生产验证或技术性能有确切保证的设备方能被接受。1.4.4卖方在技术投标书中应提供制造厂（商）的资质证明及同类设备的制造、使用业绩，包括：——使用地点、安装和开车年份；——术规格、生产能力；——主要部件材料；一使用情况。1.5优先次序当各技术文件存在矛盾时，应遵循下列优先次序：青海云天化国际化肥有限公司项目号C08032FA版北京中寰工程项目管理有限公司袋式除尘器C0803-TS106-MH07技术规格书第9页共9页一采购合同及技术附件；——本技术规格书；一工程规定；卖方投标书。当各标准、规范之间存在矛盾时，卖方应向买方提出澄清，作为一般原则，应以较严格的要求为准。遵循规范和标准不能理解为可以减轻和解除卖方的责任和保证以及合同规定卖方的义务。2设计基础见设计基础数据（文件号：C0803-TS-MH01-01）。3标准规范本供货的设计、制造和检验应遵循现行使用的有关国家标准和行业标准、引进技术采用的相关标准也可被接受。这些标准规范至少包括：GB1800〜1804极限与配合未注公差尺寸的极限偏差等，GB/T985-1988气焊、手工电弧焊及气体保护焊焊接接头的基本型式与尺寸JB/T8532-1997脉冲喷吹类袋式除尘器JB10191-2000袋式除尘器安全要求脉冲喷吹类袋式除尘器用GB/T755-2000旋转电机定额和性能GB/T13306-1991标牌JB/T7258-1994一般用途的离心式鼓风机GB191-2000包装储运标志GB/T13384-1992机电产品包装通用技术条件GB7251-1997(1998)低压成套开关设备和控制设备GB/T4942.2-1993低压电器外壳防护等级卖方若需要在设计、制造、检验和试验的过程中，全部或部分地采用制造厂企业标准时，应提供企业标准文件，并取得买方同意。4设计和制造4.1技术规格详见北京中寰工程项目青海云天化国际化肥有限公司项目号C08032FA版袋式除尘器C0803-TS106-MH07管理有限公司技术规格书第9页共9页袋式除尘器设备数据表文件号：C0803-0110-EQ-13离心鼓风机设备数据表文件号：C0803-0110-EQ-144.2技术要求4.2.1工艺描述袋式除尘器及离心鼓风机设备安装在NPK包装楼25.000m层，当斗式提升机将NPK散状产品提升到筛分机时，在输送和筛分的过程中，会扬起NPK细粉尘，在离心鼓风机（位号：B10601）抽风的作用下，携带NPK细粉尘的空气从斗式提升机、筛分机及袋式输送机的除尘口经管道从袋式除尘器的进风口进入袋式除尘器（位号：C10601），分离后的NPK细粉附着在袋式除尘器的滤袋的外表面，经压缩空气定时反吹，NPK细粉从袋式除尘器下部排粉口的排粉旋转给料机排出，过滤后的尾气经离心鼓风机排放。4.2.2卖方提供的设备应基于设备数据表中所提供的数据，设备最大能力（见设备数据表）应有保障。4.2.3卖方提供的设备能满足工艺数据表的要求。在保证操作性能的同时，所提供的设备应使操作和维修成本最低、...
