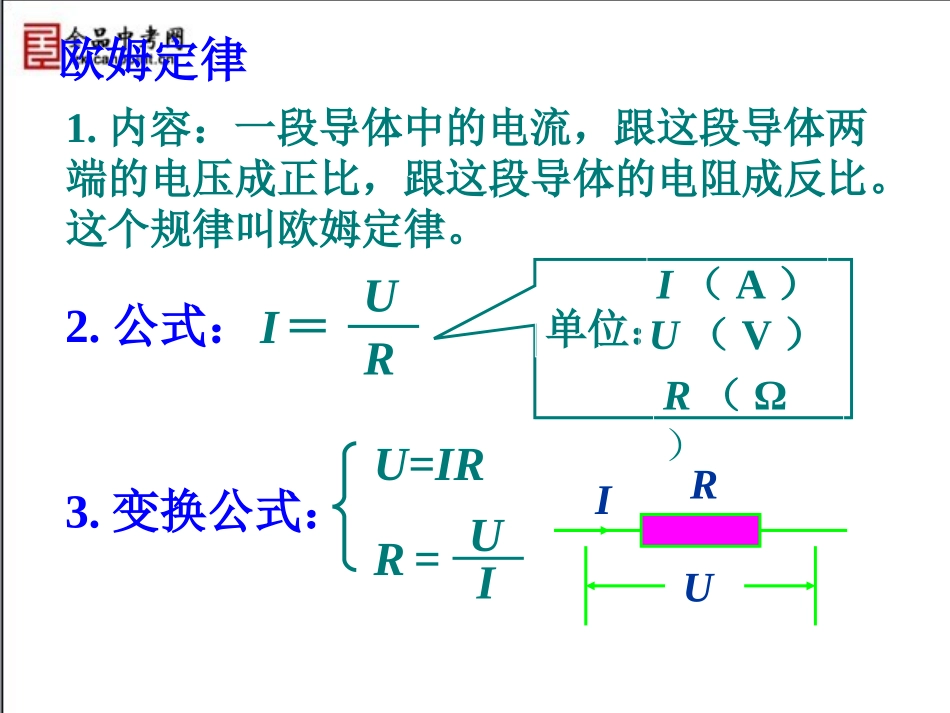

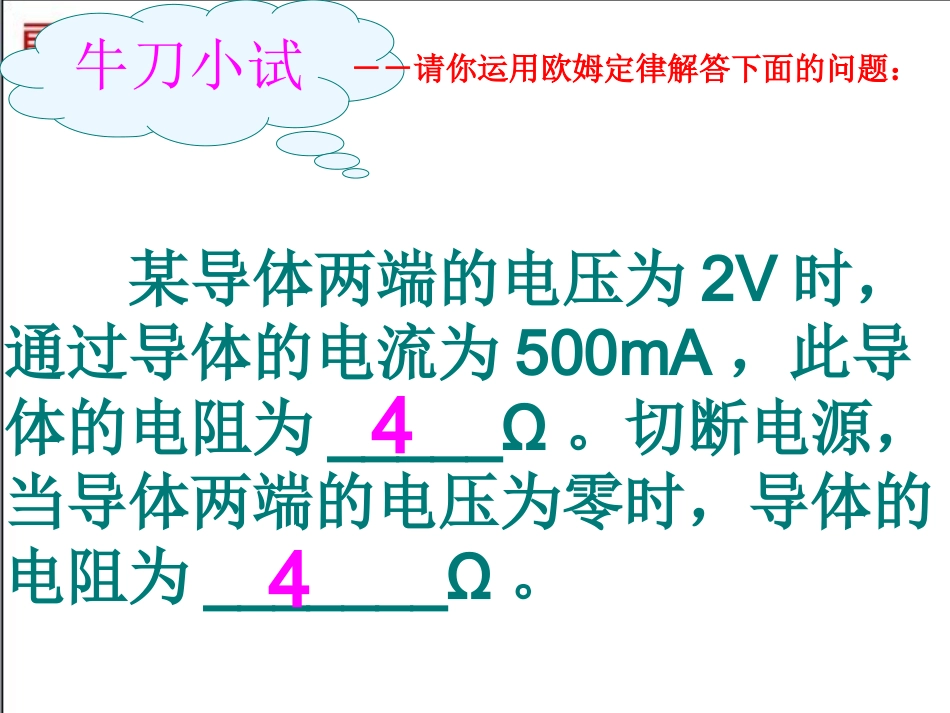

第4节欧姆定律在串、并联电路中的应用欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：IRU＝3.变换公式：U=IRR=IUR（Ω）单位：I（A）U（V）RUI牛刀小试－－请你运用欧姆定律解答下面的问题：某导体两端的电压为2V时，通过导体的电流为500mA，此导体的电阻为_____Ω。切断电源，当导体两端的电压为零时，导体的电阻为_______Ω。44R1=10ΩR2=10ΩAR=20ΩA电路中R1和R2串联与电路中只有R效果是等效的。１．电阻的串联２、推导串联电路的总电阻1、电路图：串联电路电流的特点：I=I1=I2电压的特点：U=U1+U2IR2UASU2U1R1由欧姆定律可知：IRU111RIU222RIU21UUU2211RIRIIR21RRR３讨论：串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝这相当于增加了导体的长度讨论2：若有n个电阻R1、R2、···、Rn串联，则它们的总电阻R等于多少？R总＝R1＋R2+···＋Ｒn•n个相同阻值的电阻串联，总电阻R总=nRR2=15ΩR1=5ΩU=6V例1、U1=VU2=VU1U2=R1R2=I1=U1R1I2=U2R2U1U2R1R2=U2R2U1R1=I1I2=，S分析：I=URU=IR？？1313U1U2R1R2=发现：推导：串联分压跟电阻成正比学到了什么？总结：电阻的串联即：R=R1+R21、串联电路的总电阻，等于各串联电阻之和。U1U2R1R2=2、串联电路的电压分配[例题1]把10Ω的电阻和20Ω的电阻串联起来，接在电压是6伏特的电源上，求这个电路中的电流。U=6V解：＝30Ω＝10Ω+20ΩＲ＝Ｒ1+Ｒ2I=UR=6V30Ω=0.2A二、推导：并联电路的总阻值R1R2II1I2U=U1=U2I=I1+I22211并RURURU21R1R1R1并并联电路总电阻的倒数等于各并联电阻的倒数之和。并联电路的总电阻的倒数,等于各并联电阻的倒数之和.电流分配与电阻成反比21111RRRI1I2R2R1=实验研究结论：几个电阻并联后相当于增加了导体的横截面积,总电阻比其中任一个电阻的阻值都小。例2、已知：R1＝20欧，R2＝60欧，求R1和R2并联时的总电阻是多大？解：答：R1和R2并联后的总电阻是15欧。由得代入数据得21111RRR2121RRRRR1560206020R小结:1、串联电路的总电阻等于各部分电阻之和R=R1+R2+R3+…+Rnn个相同阻值的电阻串联，总电阻R总=nR2、并联电路的总电阻的倒数,等于各并联电阻的倒数之和.21111RRRn个相同阻值的电阻并联，总电阻R总=R/n1。如图所示电路，电源电压保持不变，若变阻器滑片P向左滑动时，则()A.V1表示数增大，A表示数减小B.V1表示数减小，A表示数减小C.V1表示数增大，A表示数增大D.V1表示数减小，A表示数增大AR1PR2V1课堂练习：c想一想２．有两个电阻，R1=3Ω,R2=9Ω，把它们串联后接到电路中，它们的总电阻是，通过它们的电流比I1:I2=，它们两端的电压之比U1:U2=。12Ω1:11:3３．如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是()A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小C考验你的时候到啦！Ｃ电路中的电流需要串联的电阻0.45安8欧3.6伏RUI112欧0.45安0.9伏IUR2L•4、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？•解：不行，必须串联一个电阻。根据题意画出电路•图，则电阻R2分担部分的电压U2=U－U1＝4.5伏－3.6伏=0.9伏串联电路电路中的电流你学懂了吗？再见!
