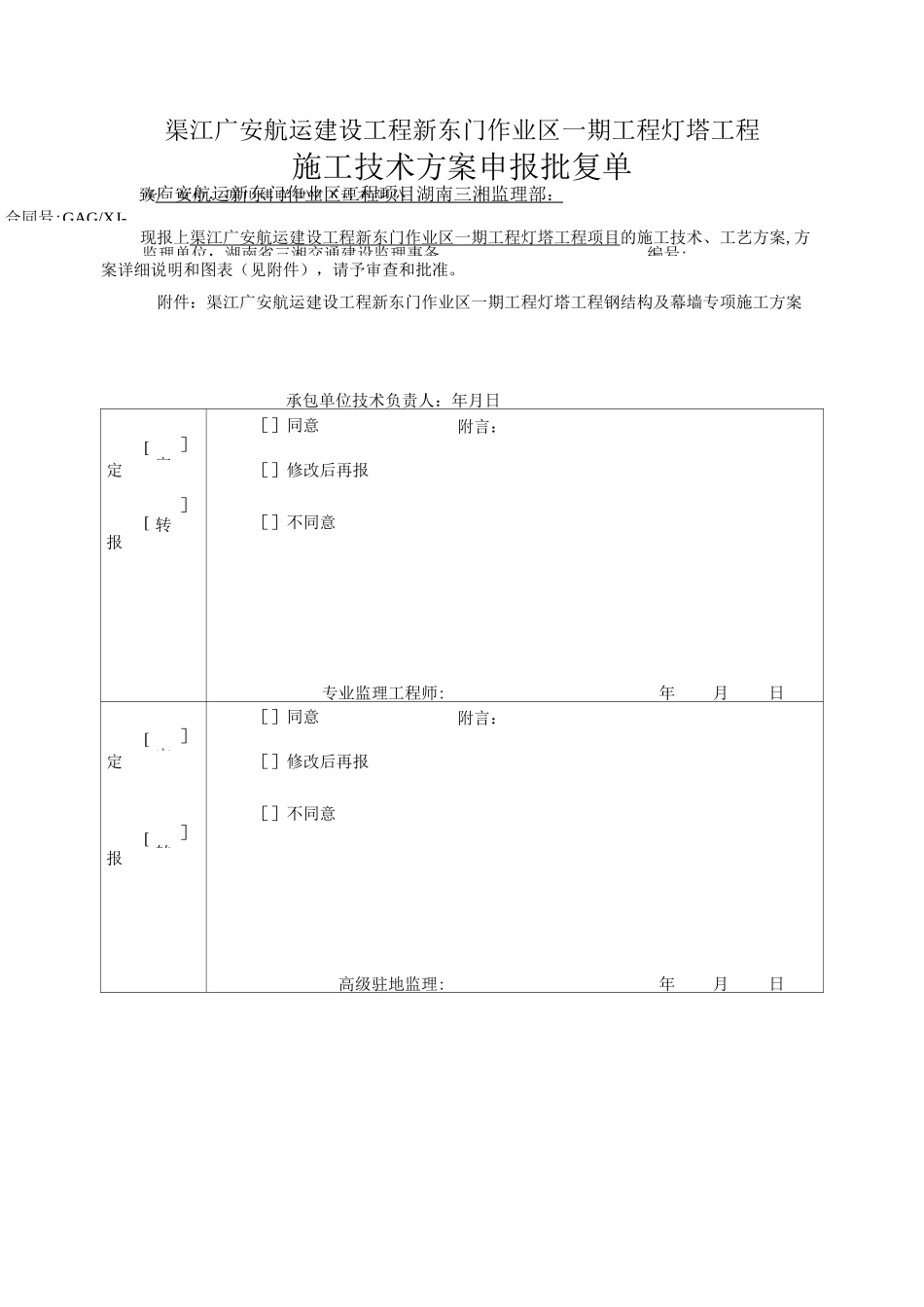

承包单位：四川伟联建筑工程有限公合同号:GAG/XJ-监理单位：湖南省三湘交通建设监理事务编号:渠江广安航运建设工程新东门作业区一期工程灯塔工程施工技术方案申报批复单致广安航运新东门作业区工程项目湖南三湘监理部：现报上渠江广安航运建设工程新东门作业区一期工程灯塔工程项目的施工技术、工艺方案,方案详细说明和图表（见附件），请予审查和批准。附件：渠江广安航运建设工程新东门作业区一期工程灯塔工程钢结构及幕墙专项施工方案承包单位技术负责人：年月日［］同意附言：[］审定［］修改后再报[］转［］不同意报专业监理工程师:年月日［］同意附言：[］审定［］修改后再报［］不同意[］转报高级驻地监理:年月日钢结构及幕墙专项施工方案渠江广安航运建设工程新东门作业区一期工程灯塔工程编制人：审核人：核定人：伏云锦四川伟联建筑工程有限公司渠江广安航运建设工程新东门作业区一期工程灯塔工程项目部2015年12月20日目录1、工程概况2、施工准备2.1技术准备2.2材料要求2.3作业条件2.4主要机具3、施工工艺3.1钢结构施工工艺3.2玻璃幕墙施工工艺3.3干挂石材幕墙施工工艺4、环境、职业健康安全控制措施4.1环境控制措施4.2职业健康安全控制措施1、工程概况（一）工程概况（1）工程名称:渠江广安航运建设工程新东门作业区一期工程灯塔工程（2）工程地点:广安市广安港（3）工作内容：塔身钢结构、干挂石材幕墙及玻璃幕墙（4）质量要求：符合现行国家有关工程施工验收规范和标准的要求合格2、施工准备2.1技术准备1.施工前，应具备钢结构及幕墙的设计图、建筑图、相关基础图、钢结构及幕墙施工总图、各分部工程施工详图及其他有关图纸等技术文件。2.参加图纸会审，与业主、设计单位、监理充分沟通，确定图纸与其他专业工程设计文件无矛盾；与其他专业工程配合施工程序合理。3.编制施工组织设计，分项作业指导书。施工组织设计包括工程概况及特点说明、工程量清单、现场平面布置、能源、道路及临时建筑设施等的规划、主要施工机械和吊装方法、施工技术措施及降低成本计划、专项施工方案、劳动组织及用工计划、工程质量标准、安全及环境保护、主要资源表等。其中吊装主要机械选型及平面布置是吊装重点。分项作业指导书可以细化为作业卡，主要用于作业人员明确相应工序的操作步骤、质量标准、施工工具和检测内容、检测标准。4.依承接工程的具体情况，确定钢构件及幕墙材料进场检验内容及适用标准，以及钢结构及幕墙安装检验批划分、检验内容、检验标准、检测方法、检验工具，在遵循国家标准的基础上，参照部标或其他权威认可的标准，确定后在工程中使用。5.组织必要的工艺试验，如焊接工艺试验、压型钢板施工及栓钉焊接检测工艺试验。根据结构深化图纸，验算钢结构框架安装时构件受力情况，科学地预计其可能的变形情况，并采取相应合理的技术措施来保证钢结构安装的顺利进行。2.2材料要求1.在钢结构现场施工中，安装用的材料，如焊接材料、高强度螺栓、压型钢板、栓钉等应符合现行国家产品标准和设计要求。2.钢结构的钢材，主要采用Q235等级B的碳素结构钢。其质量标准应分别符合我国现行国家标准《碳素结构钢》GB700和《低合金高强度结构钢》GB/T1591的规定。当有可靠根据时，可采用其他牌号的钢材。当设计文件采用其他牌号的结构钢时，应符合相对应的现行国家标准。由于项目所在地广安不具备钢结构加工条件，故拟定从重庆进行加工后运输到现场安装。3.干挂石材采用25mm厚花岗石，样式由业主确定。4.幕墙玻璃采用6+9A+6厚钢化中空玻璃，需符合国家相关标准及要求。2.3作业条件1.各类设计图会审完毕。2.根据结构深化图纸，验算钢结构框架安装时构件受力情况，科学地预计其可能的变形情况，并采取相应合理的技术措施来保证钢结构安装的顺利进行。3.钢筋混凝土基础完成，并经验收合格。4.施工临时用电用水铺设到位。5.劳动力进场。6.施工机具安装调试验收合格。7.材料及构件进场验收检查合格。2.4主要机具施工中常用主要机具有：汽车式起重机、履带式起重机、交直流电焊机、C02气体保护焊机、空压机、碳弧气刨、砂轮机、超声波探伤仪、磁粉探伤、着色探伤、焊缝检查量规、大六角头和扭...
