《电能》课件VIP免费

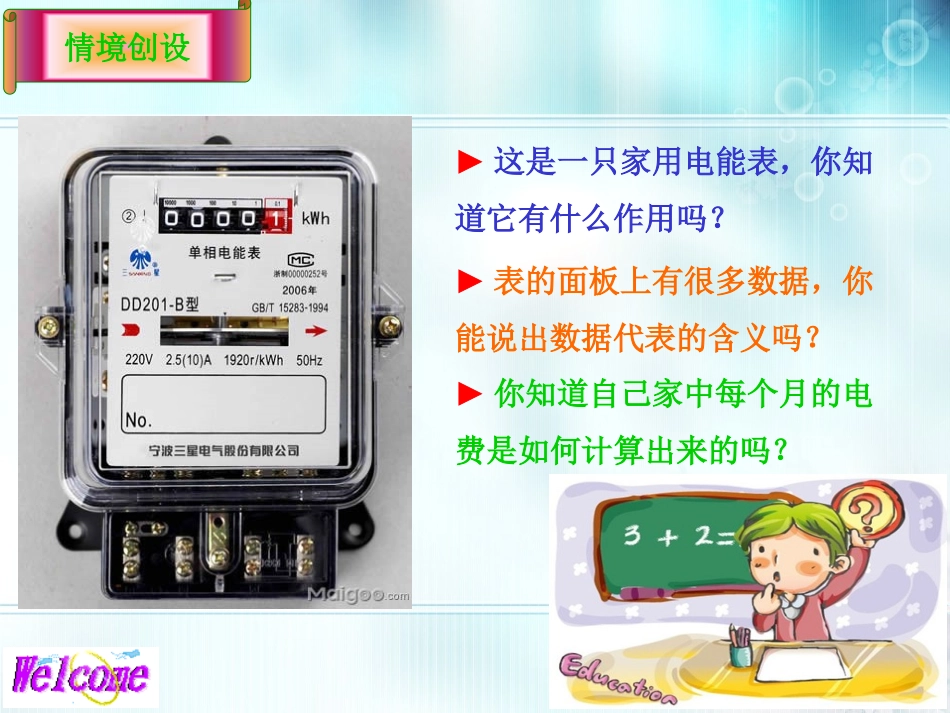

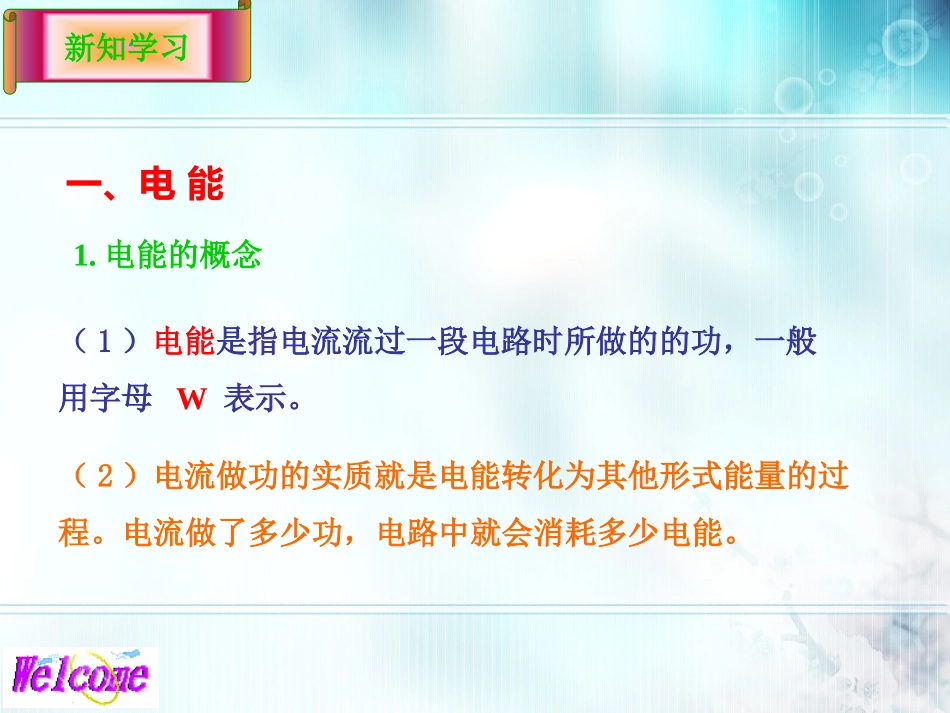

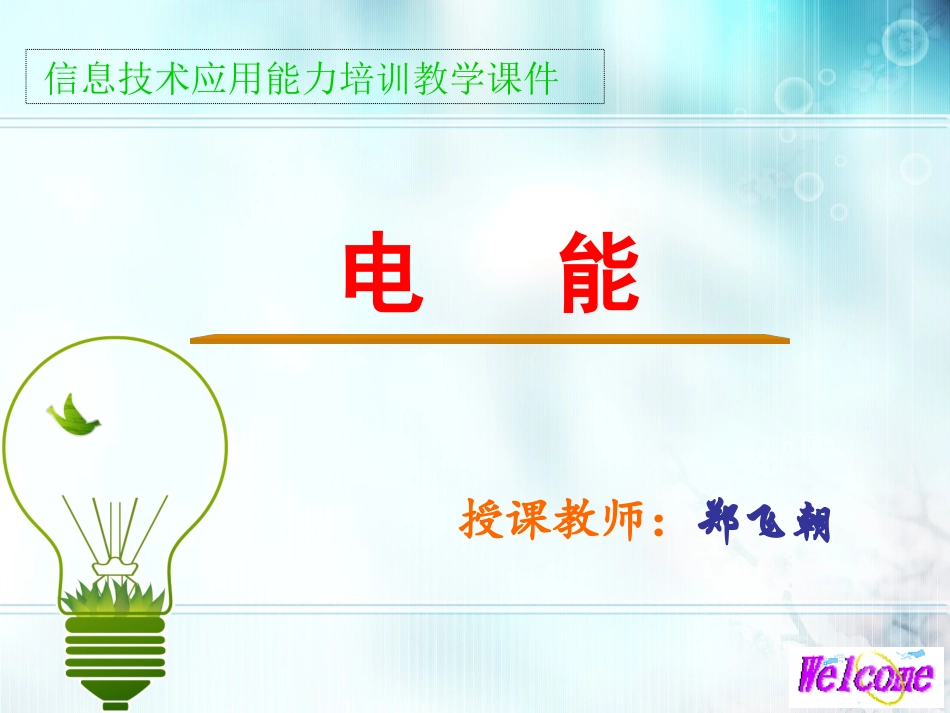

电能授课教师：郑飞朝信息技术应用能力培训教学课件►这是一只家用电能表，你知道它有什么作用吗？►你知道自己家中每个月的电费是如何计算出来的吗？情境创设►表的面板上有很多数据，你能说出数据代表的含义吗？（1）电能是指电流流过一段电路时所做的的功，一般用字母W表示。（2）电流做功的实质就是电能转化为其他形式能量的过程。电流做了多少功，电路中就会消耗多少电能。一、电能1.电能的概念新知学习（3）你知道电流通过下列用电器时，电能将转化为哪种形式的能量吗？①电炉：电能→；②电动机：电能→；③电灯：电能→；④电解槽：电能→；交流讨论交流讨论光能和部分热能热能机械能和少量热能化学能（1）基本公式上式表明：电流在一段电路上所做的功即电路消耗的电能，与这段电路两端的电压、电路中的电流和通电时间成正比。新知学习2.电能的计算公式设加在导体两端的电压为U，在时间t内通过导体横截面的电荷量为q，则计算电能的公式为W=Uq=UIt（2）电能的推导公式根据欧姆定律可知，U=IR，而I=U/R，代入电能的基本公式推导后可得：此公式仅适用于纯电阻电路哦。。。新知学习注意W=I2Rt=U2t/R（3）电能的单位物理量电压电流电荷量电阻电能通电时间符号UIqRWt单位V伏A安C库Ω欧J焦s秒新知学习①电能的国际制单位（SI）你知道哪些地方需要使用电能吗？这些电能又是从哪里来的呢？在生产生活中，电能的常用单位是kW·h(千瓦时），又称度。kW·h与J的换算关系为②电能的常用单位1kW·h=1000W×3600s=3.6×106J新知学习（1）电能表又叫电度表，俗称火表。电能表的作用是计量用户所在电路中消耗的电能，以便核算和收取电费。（2）电能表种类繁多，按工作原理可分为感应式、电子式、机电式；按相数可分为单相、三相三线和三相四线。新知学习二、电能表1.认识电能表（3）请同学们上网搜索并了解各种形式的电能表：见多识广见多识广见多识广见多识广（4）单相感应式电能表的铭牌你能说出电能表的面板上所标的数据及其含义吗？新知学习（3）目前农村主要使用的是单相感应式电能表，利用了电磁力矩推动铝盘转动，进而驱动计度器的鼓轮转动，以实现对电能的计量。其特点是价格便宜、简单直观、动态连续、停电不丢数据。②220V50Hz表示电能表的额定工作电压和电源频率；③2.5(10)A分别表示电能表的标定电流和额定最大工作电流；④1920r/kWh表示电能表的额定转速，即电能表的铝盘每转动1920r，所在电路消耗的电能就是1kW·h。交流讨论①DD201-B代表电能表的型号；2.单相感应式电能表的接线方式（1）在照明电路中，经进户线后首先应安装电能表，且要将其串联接入电路中以便计量用户使用的电能。（2）电能表的接线方式有直接接入式与经互感器接入式两种，家庭电路中一般采用直接接入式。在单相电能表的接线盒内共有四个接线柱，编号从左至右依次是1、2、3、4。新知学习单相电能表的接线方法通常为“1、3进，2、4出”，即接线柱1、3分别接电能表进线的相线和中性线，接线柱2、4分别接电能表出线的相线和中性线。新知学习友情提示另一种接线方法是“1、2进，3、4出”。在具体接线时，应以电能表接线盒内侧所绘制的线路图为准。电路工作时，感应式电能表的铝盘不转动，就不能计量电路消耗的电能，或者电能表的铝盘反转，所计量的电能就会越来越少，这种情况是绝不允许的。如果有人故意为之，就涉嫌违反国家相关法律。交流讨论特别提醒特别提醒（3）问题讨论：如果电能表在接线时，没有按照要求正确接线，出现了接线错误或者电线接反的情况，你认为可能会发生什么现象呢？第三十一条用户应当安装用电计量装置。用户使用的电力电量，以计量检定机构依法认可的用电计量装置的记录为准。第七十一条盗窃电能的，由电力管理部门责令停止违法行为，追缴电费并处应交电费五倍以下的罚款；构成犯罪的，依照刑法有关规定追究刑事责任。《中华人民共和国电力法》法制教育第二十六条用户应当安装用电计量装置。用户使用的电力、电量，以计量检定机构依法认可的用电计量装置的记录为准。用电计量装置，应当安装在供电设施与受电设施的产权分界处。安装在用户处的用电计量装置，由用户负责保护。第三十一条...
