生物质燃料锅炉烟气除尘技术方案VIP免费

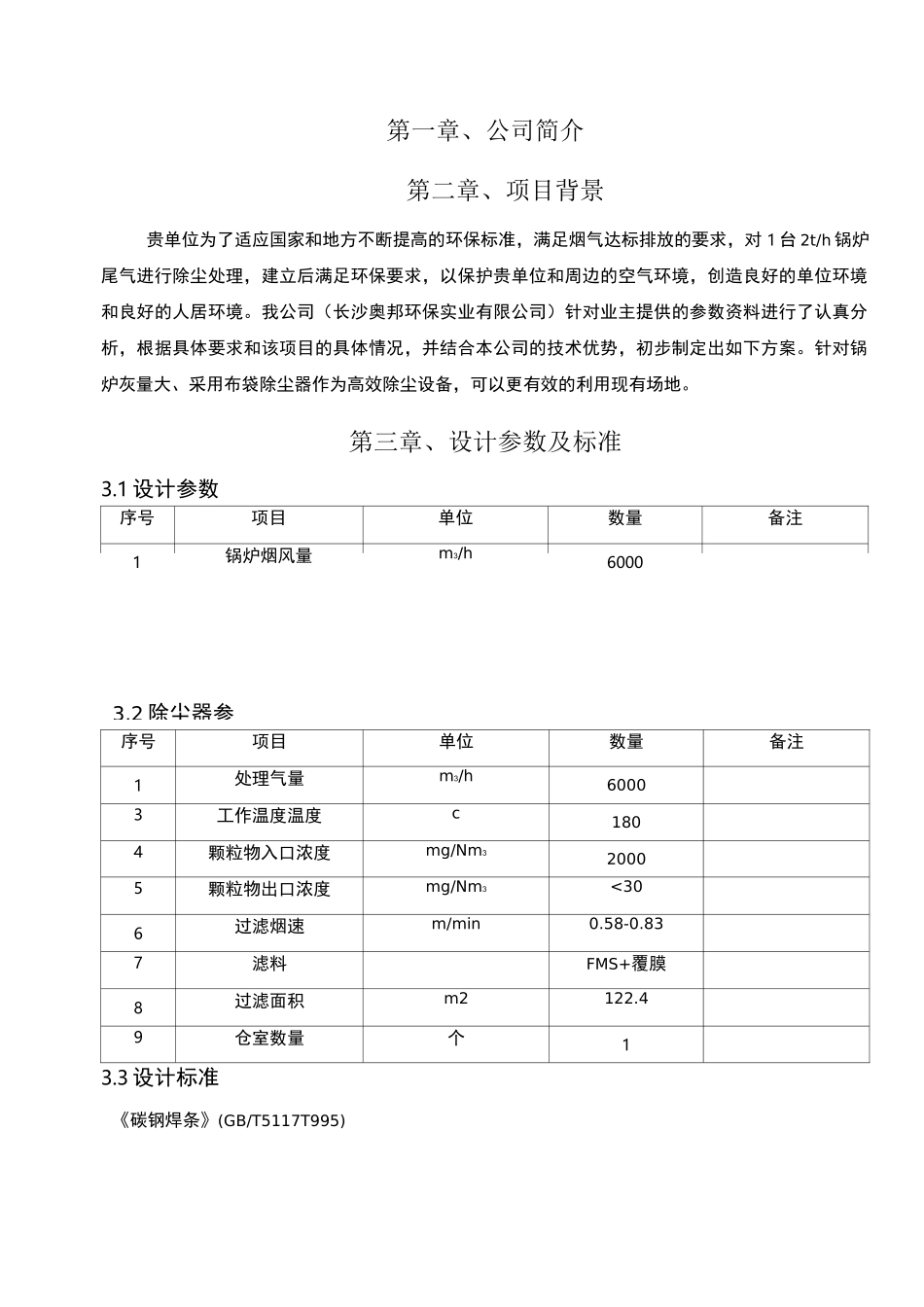

2t/h生物质燃料锅炉烟气除尘技术方案XX有限公司xx-xx-xx第一章、公司简介2第二章、项目背景2第三章、设计参数及标准23.1设计参数23.2除尘器参数23.3设计标准3第四章、工作范围及供货范围34.1设计接口34.2工作及供货范围4第五章、技术方案45.1锅炉烟气特点45.2滤料的选择55.3除尘器系统5第六章、质量保证与承诺76.1质量保证76.2承诺7第七章、项目实施规划87.1进度87.2需业主配合的事项87.3工程调试和售后服务8附件1：设备投资10序号项目单位数量备注1锅炉烟风量m3/h60003.2除尘器参第一章、公司简介第二章、项目背景贵单位为了适应国家和地方不断提高的环保标准，满足烟气达标排放的要求，对1台2t/h锅炉尾气进行除尘处理，建立后满足环保要求，以保护贵单位和周边的空气环境，创造良好的单位环境和良好的人居环境。我公司（长沙奥邦环保实业有限公司）针对业主提供的参数资料进行了认真分析，根据具体要求和该项目的具体情况，并结合本公司的技术优势，初步制定出如下方案。针对锅炉灰量大、采用布袋除尘器作为高效除尘设备，可以更有效的利用现有场地。第三章、设计参数及标准3.1设计参数序号项目单位数量备注1处理气量m3/h60003工作温度温度c1804颗粒物入口浓度mg/Nm320005颗粒物出口浓度mg/Nm3<306过滤烟速m/min0.58-0.837滤料FMS+覆膜8过滤面积m2122.49仓室数量个13.3设计标准《碳钢焊条》(GB/T5117T995)《工业管道施工及验收》(GBJ253)《包装储运图示标志》(GB191-2000)《钢结构设计规范》(GB50017-2003)《建筑抗震设计规范》(GB50011-2001)《低压电器外壳防护等级》(GB/T4942-2)《钢结构工程施工及验收规范》(GB50305)《袋式除尘器性能测试方法》(GB12138-89)《分室反吹袋式除尘器技术条件》(ZBJ88012-89)《电器装置安装工程施工技术条件》(GBJ232-82)《袋式除尘器安装要求验收规范》(JB/T8471-96)《国家锅炉大气污染物排放标准》(GB13271-2014)《碳素结构钢冷轧薄钢板及钢带》(GB11253-2007)《袋式除尘器用滤料及滤袋技术条件》(GB12625-90)《低压成套开关设备和控制设备》(GB7251.1-3-1997)《电力建设施工及验收技术规范》(DL/T5190.4-2004)《交流电气装置的过电压保护和绝缘配合》(DL/T620-97)《碳素结构钢和低合金结构钢热轧厚钢板及钢带》(GB3274-2007)第四章、工作范围及供货范围4.1设计接口4.1.1一般要求1、我方提供一套先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能优良的脉冲布袋除尘器及其相应附属设备和附件；2、供货及服务范围包括土建±0平面以上的除尘器、电气及仪表控制系等的设计、制造、供货、运输、安装及调试，并提供试运行指导；3、土建施工由业主负责。4.2工作及供货范围4.2.1设计接口及工作、供货范围1、布袋除尘设备为本公司设计供货及安装范围（设备不包括引风机）；2、除尘器本体的压缩空气及管路系统；3、除尘器配套电气控制柜。4.2.2供货范围除尘器本体及附属设备如下：1、除尘体；2、压缩空气储气罐管道等；3、灰斗辅助设备及配件；4、成套范围内的附属设备及材料、平台、走道、走梯、扶手检修进出楼梯及支撑；5、连接件，管路及其连接件，本体烟气进出口法兰、灰斗下法兰；配电及电气设备。第五章、技术方案5.1锅炉烟气特点锅炉烟气是锅炉燃料遇热挥发、分解、燃烧时产生的微粒。这些微粒分散在空气中形成漂浮烟型气溶尘，微粒中大部分为细微碳粒，粒径在0.01-10»m之间，锅炉排放的烟尘就如我们肉眼所见的黑烟，其组成大部分为直径l»m以下的黑色微粒炭黑和煤焦油及硫化物等气体，也含有少量大颗粒飞灰，并且多有憎水性。1、烟气具有如下特点；燃烧粉尘量大，燃烧后的灰渣比在（10：0~8：2）,就是说渣粉很小,几乎全为灰粉，所以烟气含尘浓度会很大。由于燃烧粉尘粒径小，比电阻大两个原因，锅炉除尘只适合袋式除尘器，不适合其他任何除尘方式；2、燃烧物料堆积密度较小，燃烧后堆积密度一般在0.18-0.5t/m3，不会造成体积输灰设备的容量增大；3、配套设备要求稳定可靠性高，锅炉是不能随意性停止运行的，与之配套的设备必须稳定可靠；4、由上所述，锅炉产生的烟尘有其特殊性。序号名称参数1透气量8-15L/m2*s5.3除尘器系5.2滤料的选...
