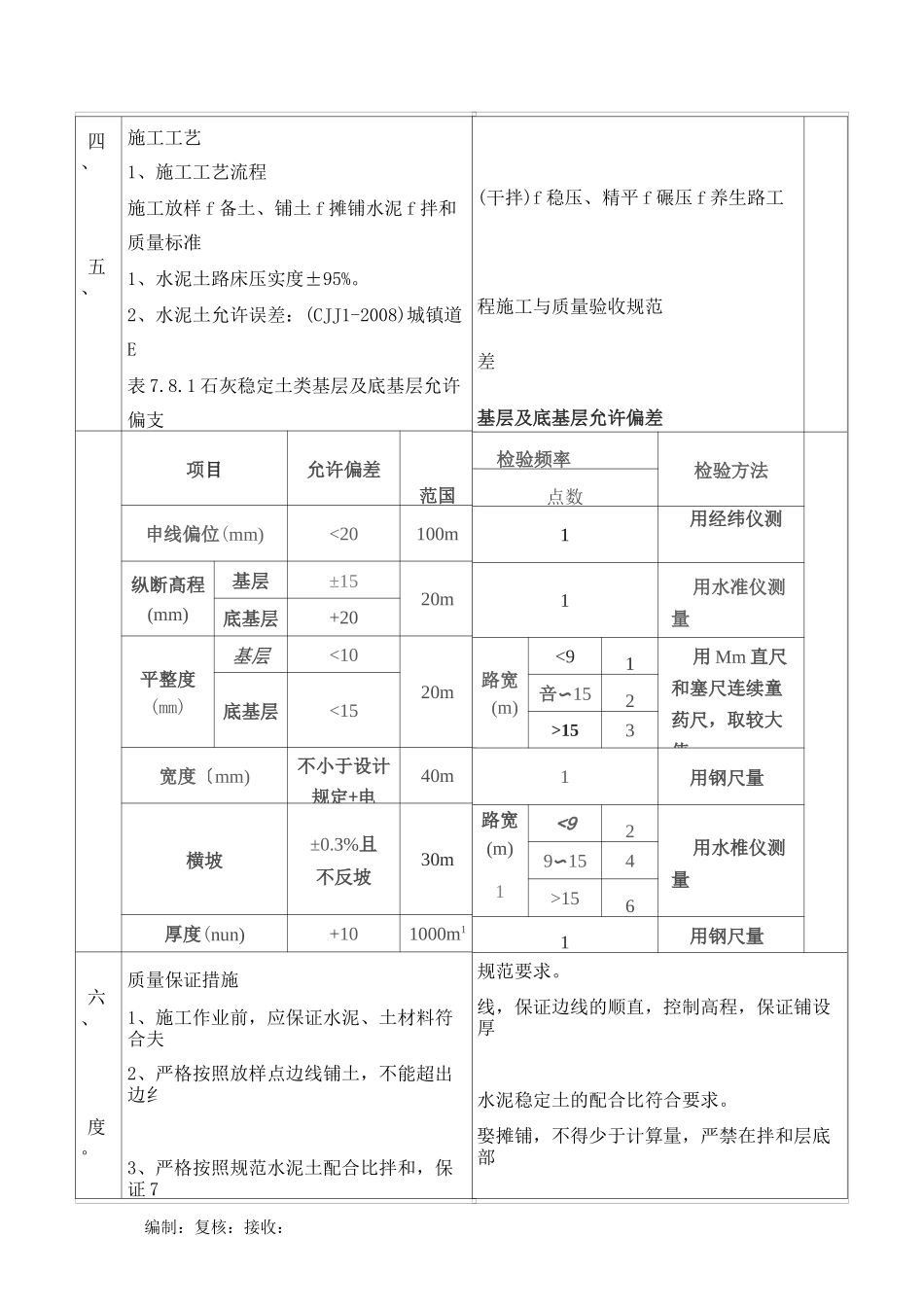

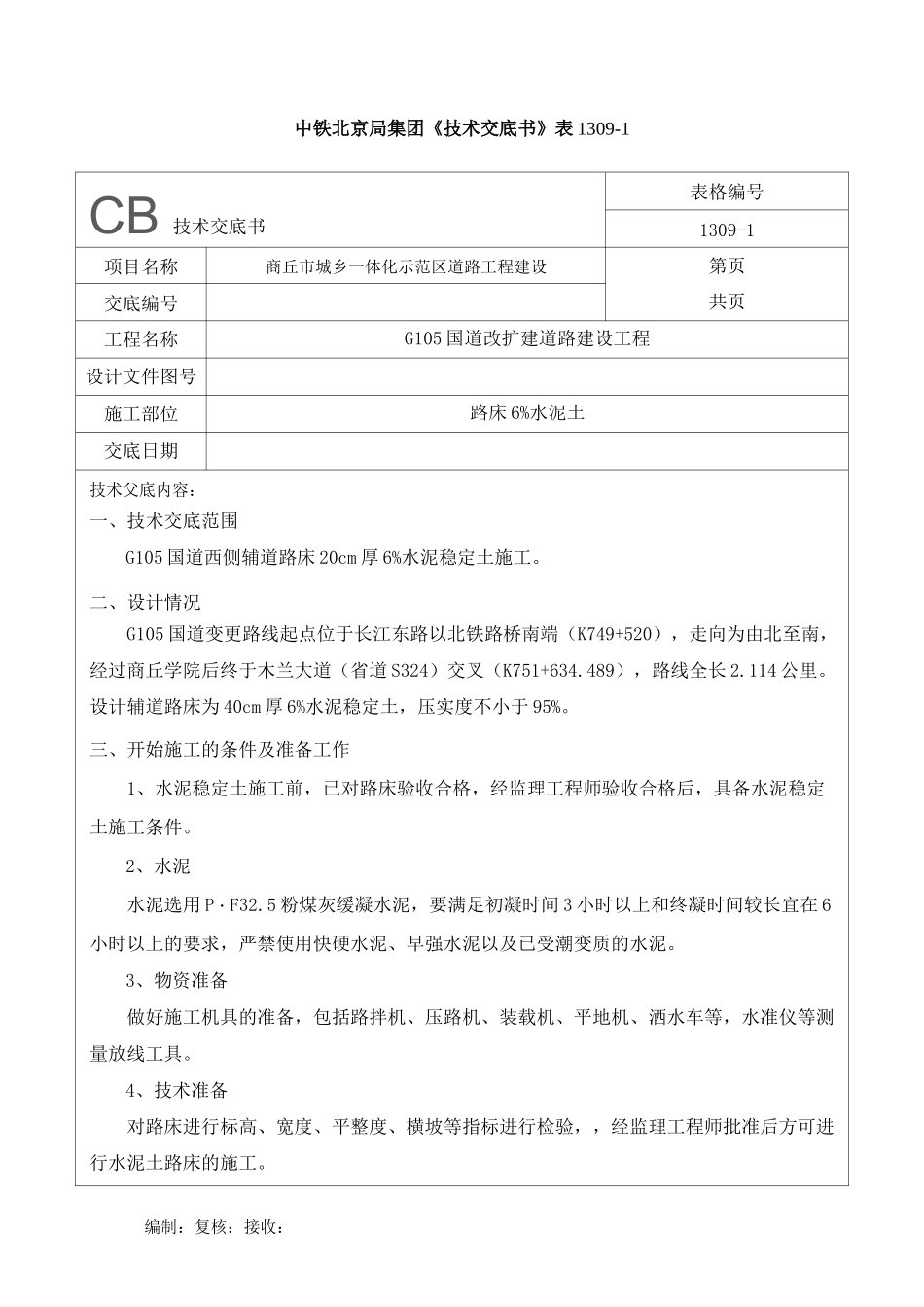

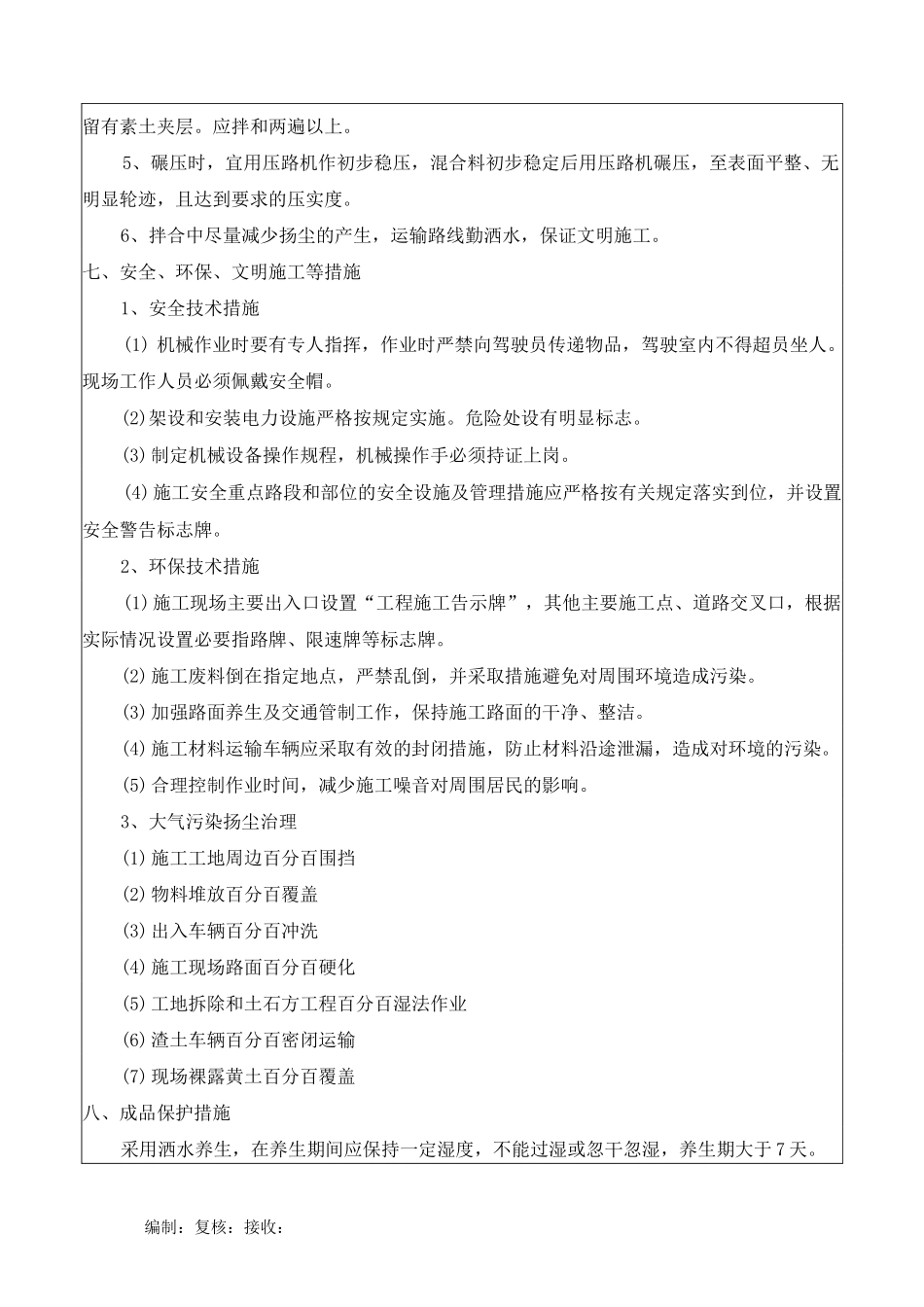

编制:复核:接收:中铁北京局集团《技术交底书》表1309-1CB技术交底书表格编号1309-1项目名称商丘市城乡一体化示范区道路工程建设第页共页交底编号工程名称G105国道改扩建道路建设工程设计文件图号施工部位路床6%水泥土交底日期技术父底内容:一、技术交底范围G105国道西侧辅道路床20cm厚6%水泥稳定土施工。二、设计情况G105国道变更路线起点位于长江东路以北铁路桥南端(K749+520),走向为由北至南,经过商丘学院后终于木兰大道(省道S324)交叉(K751+634.489),路线全长2.114公里。设计辅道路床为40cm厚6%水泥稳定土,压实度不小于95%。三、开始施工的条件及准备工作1、水泥稳定土施工前,已对路床验收合格,经监理工程师验收合格后,具备水泥稳定土施工条件。2、水泥水泥选用P・F32.5粉煤灰缓凝水泥,要满足初凝时间3小时以上和终凝时间较长宜在6小时以上的要求,严禁使用快硬水泥、早强水泥以及已受潮变质的水泥。3、物资准备做好施工机具的准备,包括路拌机、压路机、装载机、平地机、洒水车等,水准仪等测量放线工具。4、技术准备对路床进行标高、宽度、平整度、横坡等指标进行检验,,经监理工程师批准后方可进行水泥土路床的施工。编制:复核:接收:四、五、施工工艺1、施工工艺流程施工放样f备土、铺土f摊铺水泥f拌和质量标准1、水泥土路床压实度±95%。2、水泥土允许误差:(CJJ1-2008)城镇道E表7.8.1石灰稳定土类基层及底基层允许偏支项目允许偏差范国申线偏位(mm)<20100m纵断髙程(mm)基层±1520m底基层+20平整度(mm)基层<1020m底基层<15宽度〔mm)不小于设计规定+电40m横坡±0.3%且不反坡30m厚度(nun)+101000m1六、度。质量保证措施1、施工作业前,应保证水泥、土材料符合夫2、严格按照放样点边线铺土,不能超出边纟3、严格按照规范水泥土配合比拌和,保证7(干拌)f稳压、精平f碾压f养生路工程施工与质量验收规范差基层及底基层允许偏差检验频率检验方法点数1用经纬仪测1用水准仪测量路宽(m)<91用Mm直尺和塞尺连续童药尺,取较大值咅〜152>1531用钢尺量路宽(m)1<92用水椎仪测量9〜154>1561用钢尺量规范要求。线,保证边线的顺直,控制高程,保证铺设厚水泥稳定土的配合比符合要求。娶摊铺,不得少于计算量,严禁在拌和层底部编制:复核:接收:留有素土夹层。应拌和两遍以上。5、碾压时,宜用压路机作初步稳压,混合料初步稳定后用压路机碾压,至表面平整、无明显轮迹,且达到要求的压实度。6、拌合中尽量减少扬尘的产生,运输路线勤洒水,保证文明施工。七、安全、环保、文明施工等措施1、安全技术措施(1)机械作业时要有专人指挥,作业时严禁向驾驶员传递物品,驾驶室内不得超员坐人。现场工作人员必须佩戴安全帽。(2)架设和安装电力设施严格按规定实施。危险处设有明显标志。(3)制定机械设备操作规程,机械操作手必须持证上岗。(4)施工安全重点路段和部位的安全设施及管理措施应严格按有关规定落实到位,并设置安全警告标志牌。2、环保技术措施(1)施工现场主要出入口设置“工程施工告示牌”,其他主要施工点、道路交叉口,根据实际情况设置必要指路牌、限速牌等标志牌。(2)施工废料倒在指定地点,严禁乱倒,并采取措施避免对周围环境造成污染。(3)加强路面养生及交通管制工作,保持施工路面的干净、整洁。(4)施工材料运输车辆应采取有效的封闭措施,防止材料沿途泄漏,造成对环境的污染。(5)合理控制作业时间,减少施工噪音对周围居民的影响。3、大气污染扬尘治理(1)施工工地周边百分百围挡(2)物料堆放百分百覆盖(3)出入车辆百分百冲洗(4)施工现场路面百分百硬化(5)工地拆除和土石方工程百分百湿法作业(6)渣土车辆百分百密闭运输(7)现场裸露黄土百分百覆盖八、成品保护措施采用洒水养生,在养生期间应保持一定湿度,不能过湿或忽干忽湿,养生期大于7天。编制:复核:接收:在养生期间禁止任何车辆通过。附图及附件:一、作业指导书1、施工放样利用全站仪或GPS在路床填筑前每20米一个断面放样一个中桩,再根据中桩放出摊铺填料的边桩,为保证路基边缘的压实度和稳定性,边桩每侧适当加宽,用灰饼作为素土摊铺顶面控制高程点。2、备土、铺土根据已经洒好的方格网,将...
