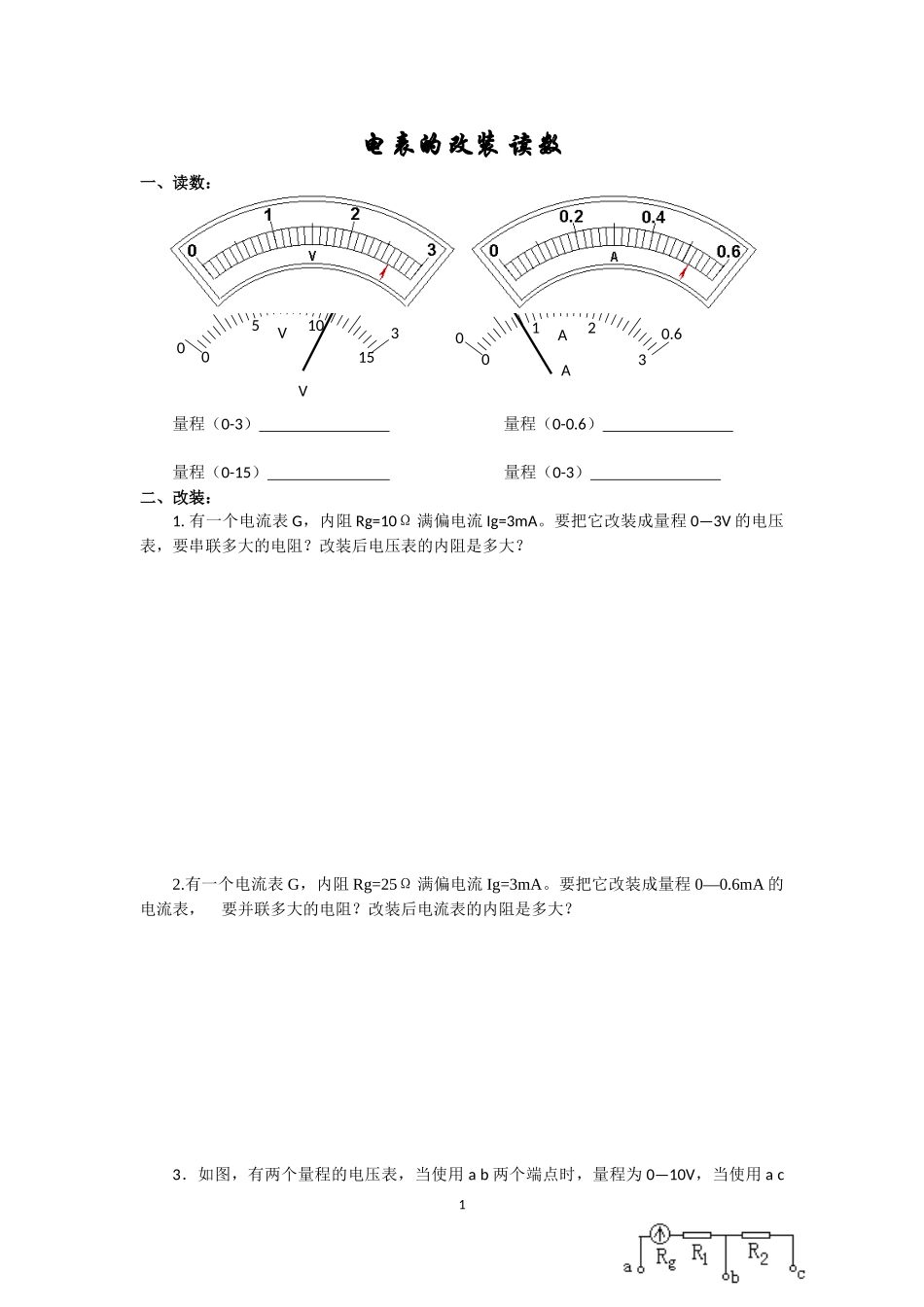

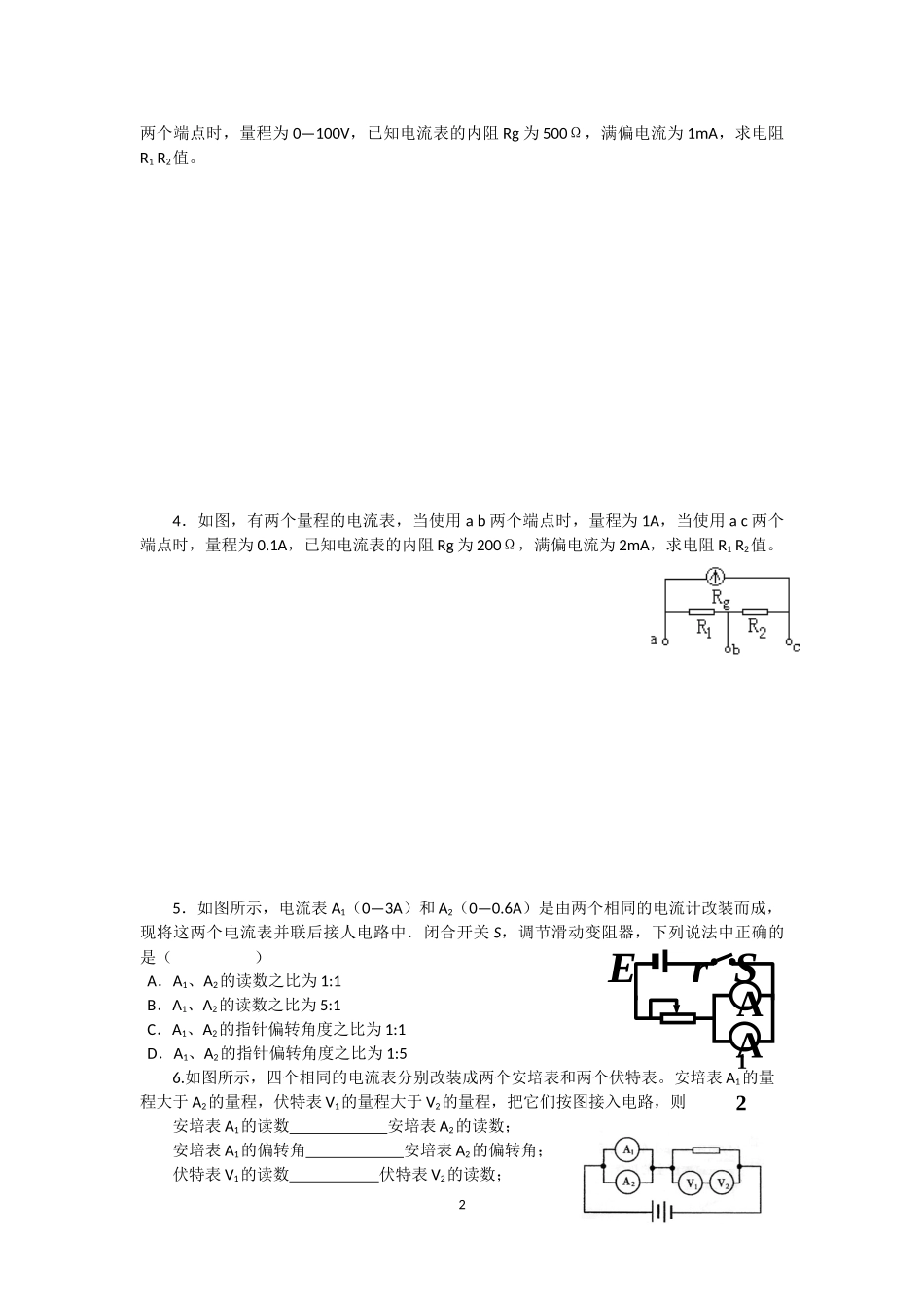

0123051015V00.20.40.60123A电表的改装读数一、读数:量程(0-3)量程(0-0.6)量程(0-15)量程(0-3)二、改装:1.有一个电流表G,内阻Rg=10Ω满偏电流Ig=3mA。要把它改装成量程0—3V的电压表,要串联多大的电阻?改装后电压表的内阻是多大?2.有一个电流表G,内阻Rg=25Ω满偏电流Ig=3mA。要把它改装成量程0—0.6mA的电流表,要并联多大的电阻?改装后电流表的内阻是多大?3.如图,有两个量程的电压表,当使用ab两个端点时,量程为0—10V,当使用ac1VA两个端点时,量程为0—100V,已知电流表的内阻Rg为500Ω,满偏电流为1mA,求电阻R1R2值。4.如图,有两个量程的电流表,当使用ab两个端点时,量程为1A,当使用ac两个端点时,量程为0.1A,已知电流表的内阻Rg为200Ω,满偏电流为2mA,求电阻R1R2值。5.如图所示,电流表A1(0—3A)和A2(0—0.6A)是由两个相同的电流计改装而成,现将这两个电流表并联后接人电路中.闭合开关S,调节滑动变阻器,下列说法中正确的是()A.A1、A2的读数之比为1:1B.A1、A2的读数之比为5:1C.A1、A2的指针偏转角度之比为1:1D.A1、A2的指针偏转角度之比为1:56.如图所示,四个相同的电流表分别改装成两个安培表和两个伏特表。安培表A1的量程大于A2的量程,伏特表V1的量程大于V2的量程,把它们按图接入电路,则[来源:高考资源网]安培表A1的读数安培表A2的读数;安培表A1的偏转角安培表A2的偏转角;伏特表V1的读数伏特表V2的读数;2A1A2ErS伏特表V1的偏转角伏特表V2的偏转角;3
