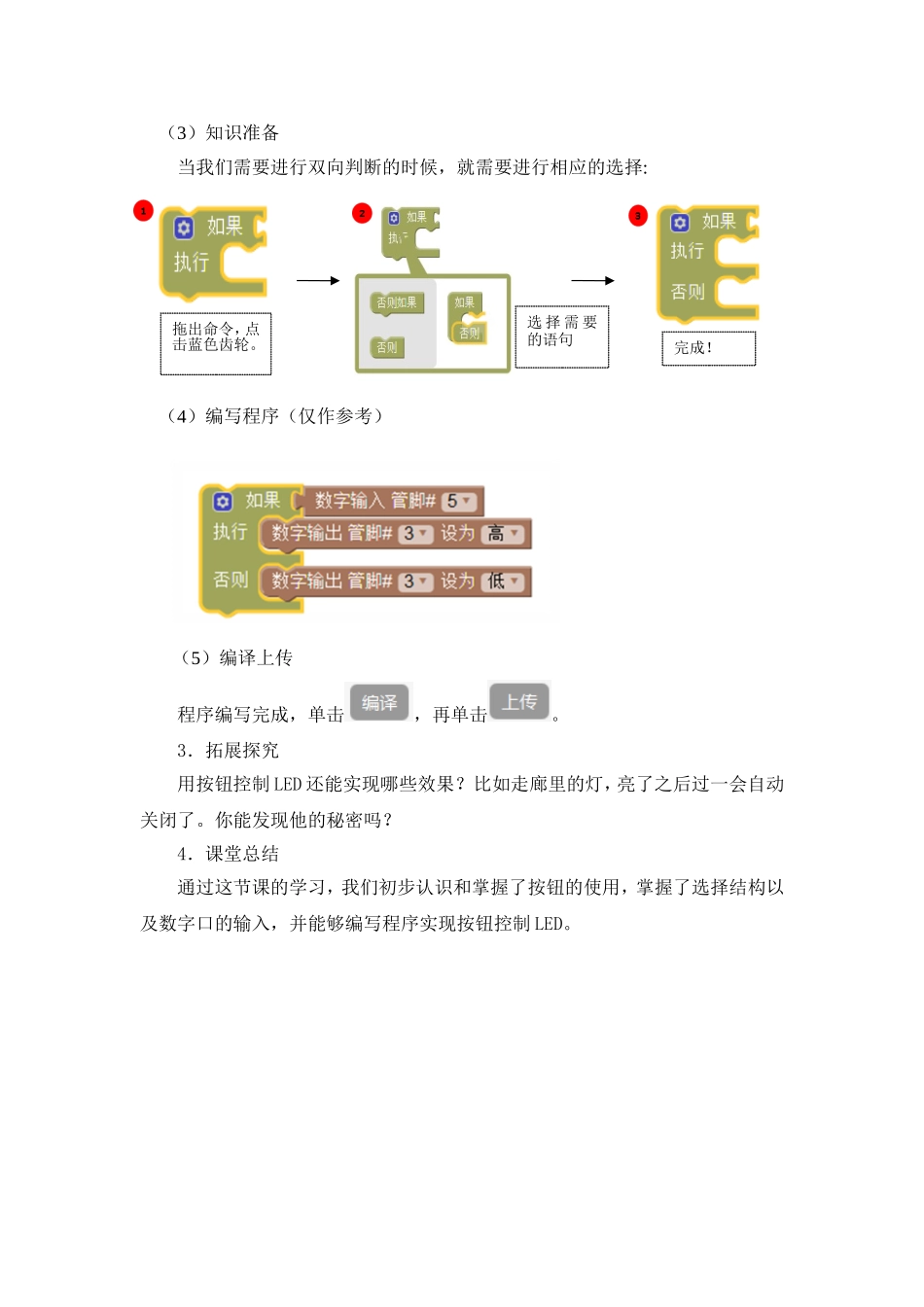

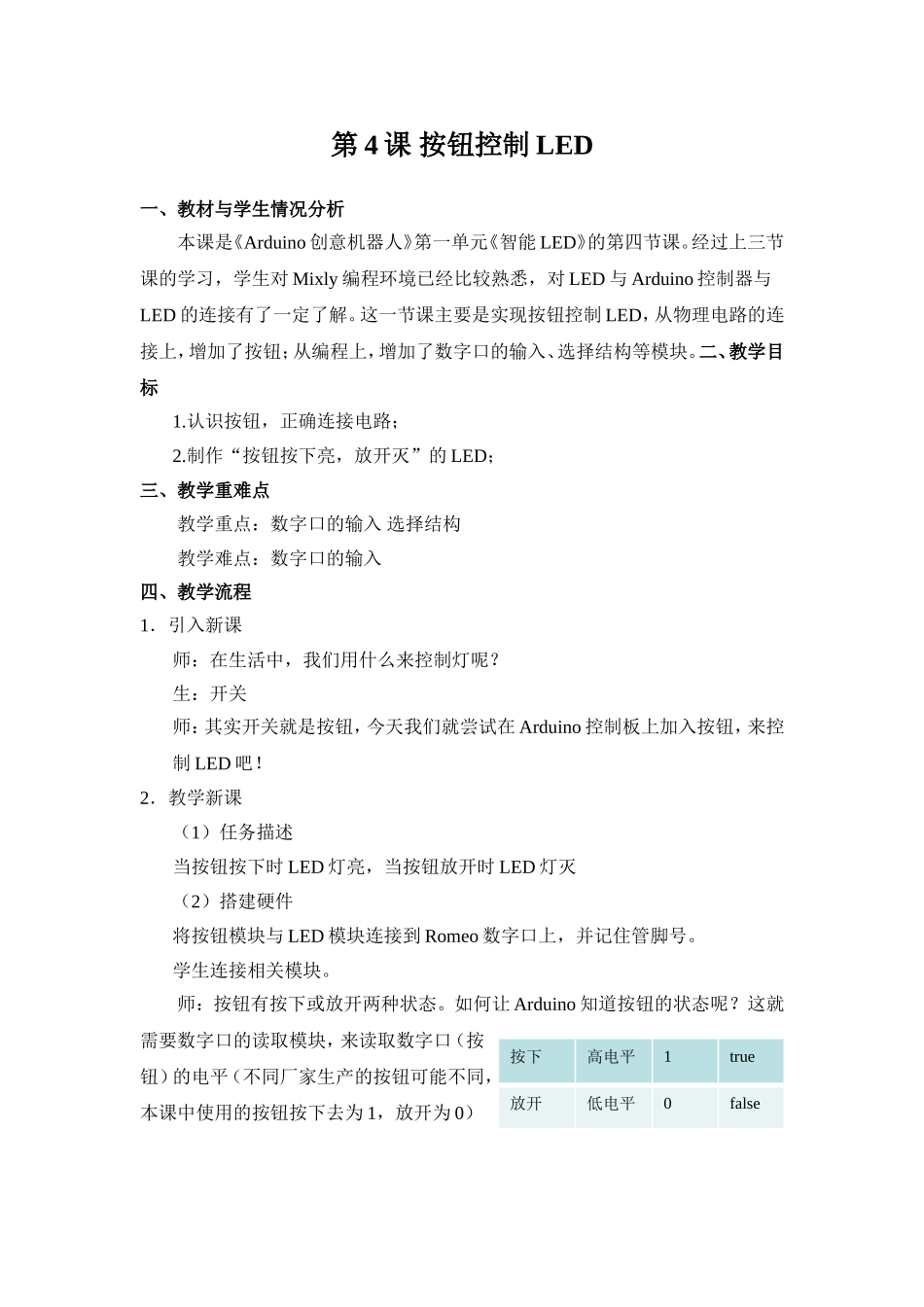

第4课按钮控制LED一、教材与学生情况分析本课是《Arduino创意机器人》第一单元《智能LED》的第四节课。经过上三节课的学习，学生对Mixly编程环境已经比较熟悉，对LED与Arduino控制器与LED的连接有了一定了解。这一节课主要是实现按钮控制LED，从物理电路的连接上，增加了按钮；从编程上，增加了数字口的输入、选择结构等模块。二、教学目标1.认识按钮，正确连接电路；2.制作“按钮按下亮，放开灭”的LED；三、教学重难点教学重点：数字口的输入选择结构教学难点：数字口的输入四、教学流程1．引入新课师：在生活中，我们用什么来控制灯呢？生：开关师：其实开关就是按钮，今天我们就尝试在Arduino控制板上加入按钮，来控制LED吧！2．教学新课（1）任务描述当按钮按下时LED灯亮，当按钮放开时LED灯灭（2）搭建硬件将按钮模块与LED模块连接到Romeo数字口上，并记住管脚号。学生连接相关模块。师：按钮有按下或放开两种状态。如何让Arduino知道按钮的状态呢？这就需要数字口的读取模块，来读取数字口（按钮）的电平（不同厂家生产的按钮可能不同，本课中使用的按钮按下去为1，放开为0）按下高电平1true放开低电平0false（3）知识准备当我们需要进行双向判断的时候，就需要进行相应的选择:（4）编写程序（仅作参考）（5）编译上传程序编写完成，单击，再单击。3．拓展探究用按钮控制LED还能实现哪些效果？比如走廊里的灯，亮了之后过一会自动关闭了。你能发现他的秘密吗？4．课堂总结通过这节课的学习，我们初步认识和掌握了按钮的使用，掌握了选择结构以及数字口的输入，并能够编写程序实现按钮控制LED。拖出命令，点击蓝色齿轮。选择需要的语句完成！
