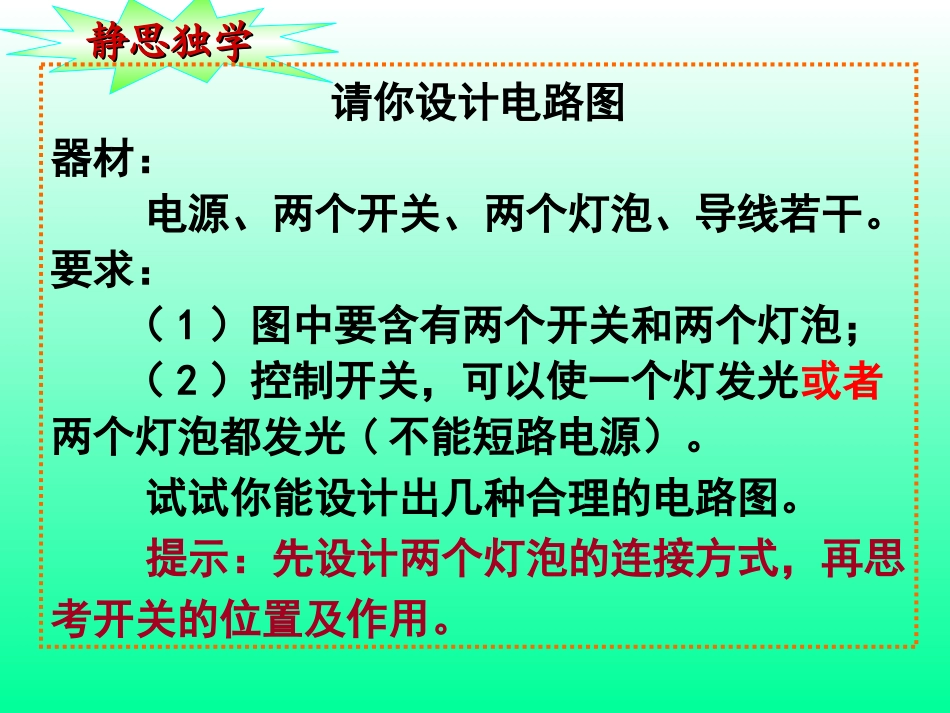

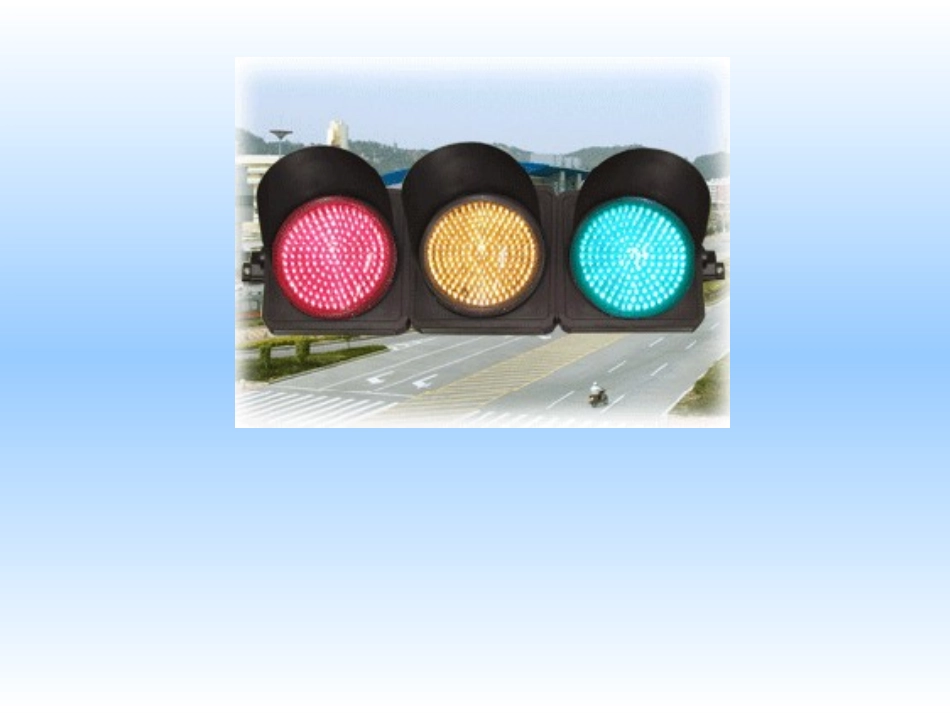

电路设计专题电路设计专题裴晓芳静思独学静思独学请你设计电路图器材：电源、两个开关、两个灯泡、导线若干。要求：（1）图中要含有两个开关和两个灯泡；（2）控制开关，可以使一个灯发光或者两个灯泡都发光(不能短路电源）。试试你能设计出几种合理的电路图。提示：先设计两个灯泡的连接方式，再思考开关的位置及作用。群思互学群思互学交流同组的设计图，互相补充。说说你设计的电路图中：用电器的连接方式；开关的位置及控制作用。看看哪个小组完成的更快更好。展示共学展示共学1、现有电源、电铃、两个开关及导线若干，试设计一个电路，要求：两个开关都闭合，铃响；有一个开关断开，铃不响。画出电路图。2、现有电源、电铃、两个开关及导线若干，试设计电路，要求：两个开关都可单独控制电铃，画出电路图。3、有一个电源、一个电铃、一个灯泡、二个开关和若干导线组成电路。只闭合一个开关时铃响灯不亮；只闭合另一个开关时灯亮铃不响；两个开关都闭合，铃响灯亮。试画出符合上述条件可能的电路图。4、设计电路，要求：只闭合开关S1红灯、绿灯都亮；只闭合开关S2，两只灯都不亮；S1、S2都闭合，只有绿灯亮。请画出电路图。悟道善学悟道善学1．某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开．下列电路中最为可行的是()2．声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。请按题意将下图的电路连接完整。声控开关声控开关火线零线3．如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是()4．（2014德阳市）为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（）SRASRBSRCSRD5．(2012浙江杭州)某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的是()★你出现了哪些问题？★组长总结小组同学本节课的学习情况★你还存在什么疑问？评价反思评价反思★这节课中用到哪些物理方法和规律？随着社会经济的飞速发展，永济市的城市交通发生着日新月异的变化，各个路口的红绿灯种类繁多，科技含量越来越高。请你观察周边交通信号灯的工作情况，调查了解各种信号灯的工作过程。课后活动检测反馈检测反馈1．(2012山东聊城)汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭。下列电路图符合上述设计要求的是()2.（2014•包头）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）DRDS1S2S3S4CS1S2S3S4BS1S2S3S4AS1S2S3S43.(2013黑龙江龙东)假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍了他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台四周踏板下面的开关S1，报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发隐藏在古董底部的开关S2，报警铃也会响起，爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为()4.(2013山东济宁)小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都...
