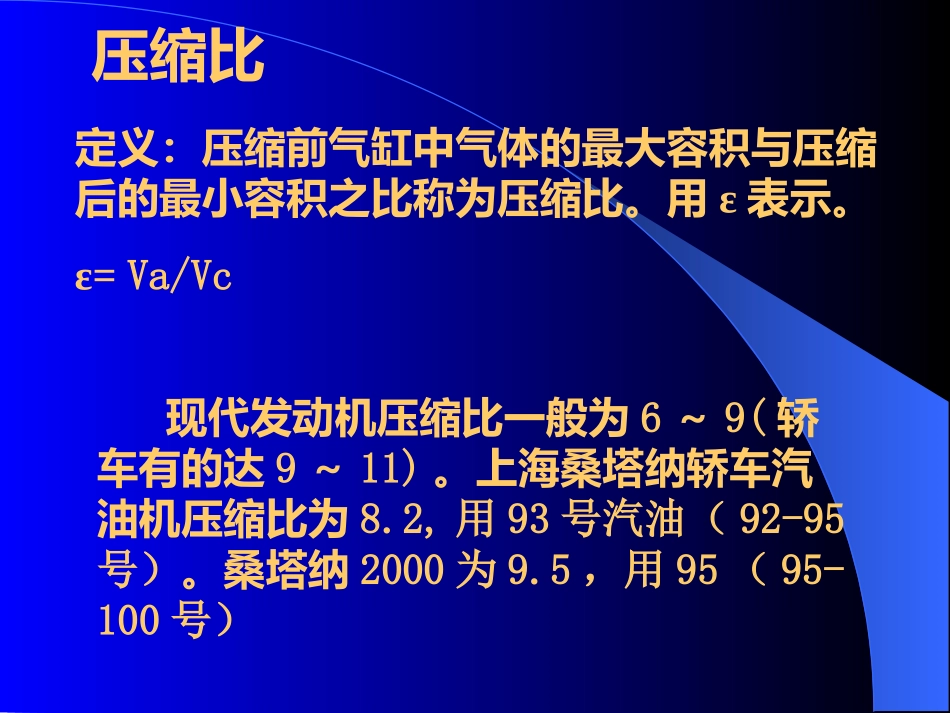

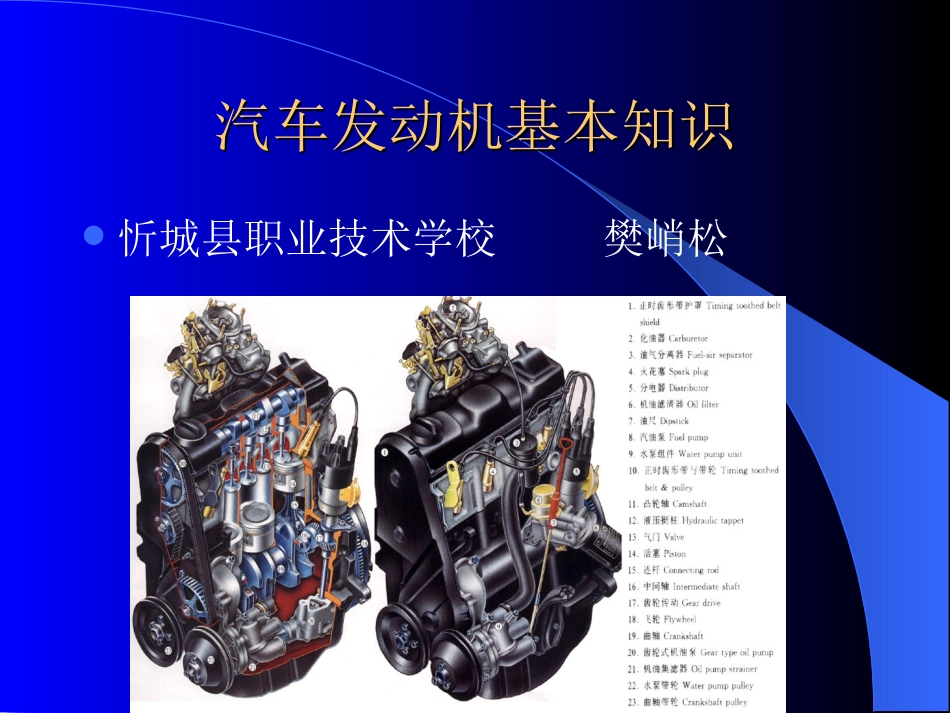

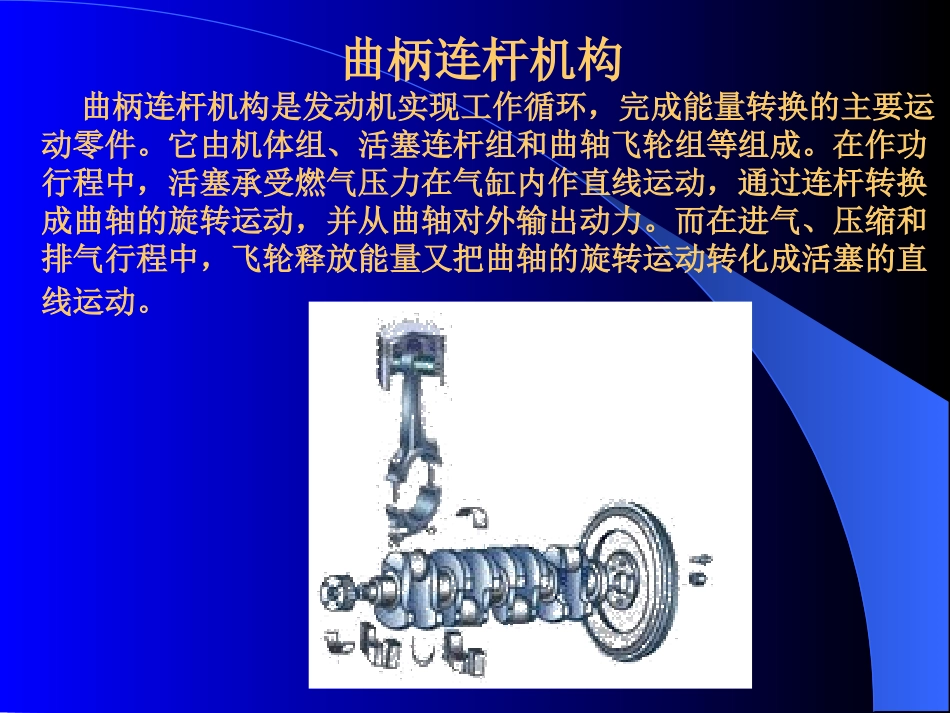

汽车发动机基本知识汽车发动机基本知识忻城县职业技术学校樊峭松压缩比定义：压缩前气缸中气体的最大容积与压缩后的最小容积之比称为压缩比。用ε表示。ε=Va/Vc现代发动机压缩比一般为6～9(轿车有的达9～11)。上海桑塔纳轿车汽油机压缩比为8.2,用93号汽油（92-95号）。桑塔纳2000为9.5，用95（95-100号）曲柄连杆机构曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。它由机体组、活塞连杆组和曲轴飞轮组等组成。在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。配气机构配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。配气机构大多采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。燃料供给系统汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中去；柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。润滑系统润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。并对零件表面进行清洗和冷却。润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。冷却系统冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。点火系统在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。起动系统要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。发动机才能自行运转，工作循环才能自动进行。因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。完成起动过程所需的装置，称为发动机的起动系。有效扭矩指发动机通过曲轴或飞轮对外输出的扭矩，通常用Me表示，单位为N·m。有效扭矩是作用在活塞顶部的气体压力通过连杆、传给曲轴产生的扭矩，并克服了摩擦，驱动附件等损失之后从曲轴对外输出的净扭矩。有效功率指发动机通过曲轴或飞轮对外输出的功率，通常用Pe表示，单位为kW。有效功率同样是曲轴对外输出的净功率。它等于有效扭矩和曲轴转速的乘积。发动机的有效功率可以在专用的试验台上用测功器测定，测出有效扭矩和曲轴转速，然后用下面公式计算出有效功率。式中：Te－有效扭矩，单位为N·m；n－曲轴转速，单位为r/min。转速指发动机曲轴每分钟的转数，单位为r/min。发动机产品铭牌上标明的功率及相应转速称为额定功率和额定转速。按照汽车发动机可靠性试验方法的规定汽车发动机应能在额定工况下连续运行300～1000小时。燃油消耗率是指单位有效功的燃油消耗量，也就是发动机每发出1kW有效功率在1小时内所消耗的燃油质量(以g为单位)，燃油消耗率通常用ge表示，其单位为g/kW·h，计算公式如下式中：GT－每小时的燃油消耗量，kg/h；Pe－有效功率，kW。很明显，有效燃油消耗率越小，表示发动机曲轴输出净功率所消耗的燃油越少，其经济性越好。通常发动机铭牌上给出的有效燃油消耗率ge是最小值。排放性能指标包括排放烟度、有害气体(CO，HC，NOx)排放量、噪声等。如果把汽油发动机CO排放量当作1的话，则液化气发动机的CO排放量为1/2，而柴油发动机的CO排放量为1/100。可以看出，柴油发动机与其有发动机相比，其CO排出量要小得多。而且，柴油发动机的HC排出量也较少，但NOx排出量则和汽油机差不多，且会排出令人讨厌的黑烟。速度特性发动机的速度特性指发动机的性能指标Te，...
