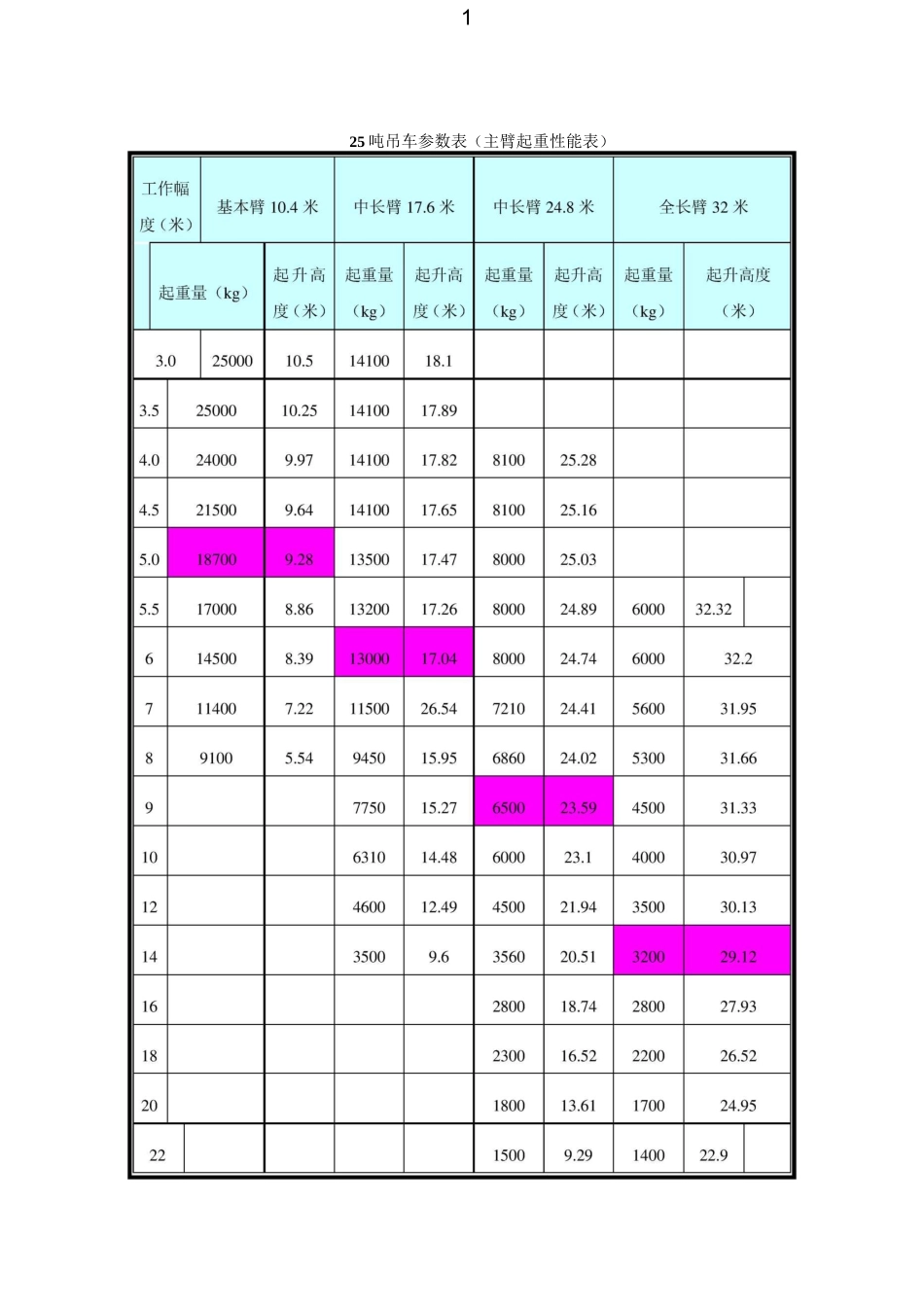

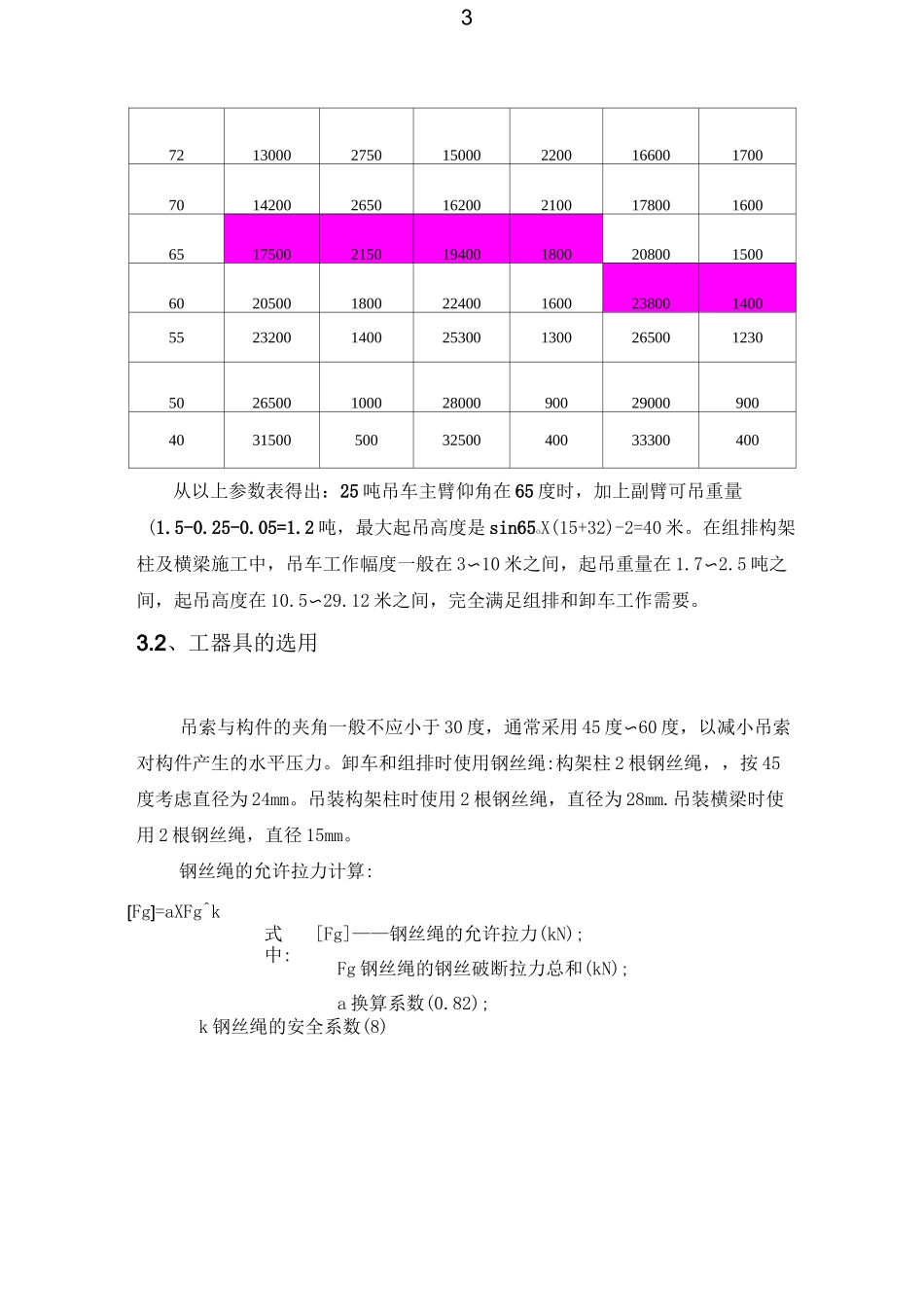

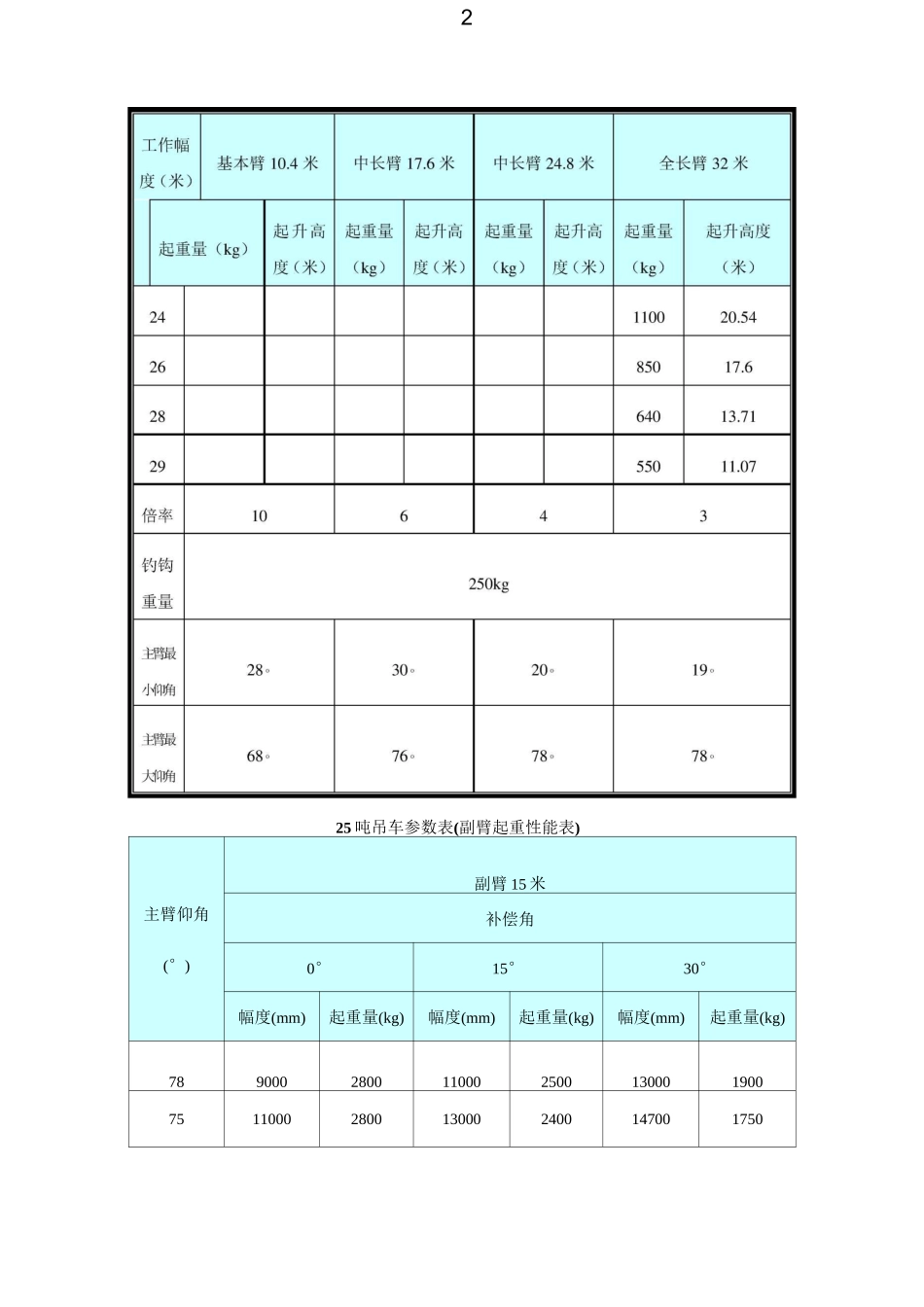

125吨吊车参数表（主臂起重性能表）225吨吊车参数表(副臂起重性能表)主臂仰角(°)副臂15米补偿角0°15°30°幅度(mm)起重量(kg)幅度(mm)起重量(kg)幅度(mm)起重量(kg)7890002800110002500130001900751100028001300024001470017503721300027501500022001660017007014200265016200210017800160065175002150194001800208001500602050018002240016002380014005523200140025300130026500123050265001000280009002900090040315005003250040033300400从以上参数表得出：25吨吊车主臂仰角在65度时，加上副臂可吊重量(1.5-0.25-0.05=1.2吨，最大起吊高度是sin65oX(15+32)-2=40米。在组排构架柱及横梁施工中，吊车工作幅度一般在3〜10米之间，起吊重量在1.7〜2.5吨之间，起吊高度在10.5〜29.12米之间，完全满足组排和卸车工作需要。3.2、工器具的选用吊索与构件的夹角一般不应小于30度，通常采用45度〜60度，以减小吊索对构件产生的水平压力。卸车和组排时使用钢丝绳:构架柱2根钢丝绳，，按45度考虑直径为24mm。吊装构架柱时使用2根钢丝绳，直径为28mm.吊装横梁时使用2根钢丝绳，直径15mm。钢丝绳的允许拉力计算:[Fg]=aXFg^k式中:[Fg]——钢丝绳的允许拉力(kN);Fg钢丝绳的钢丝破断拉力总和(kN);a换算系数(0.82);k钢丝绳的安全系数(8)4钢丝绳的技术数据表：钢丝绳直径（mm）钢丝绳的破断拉力总和（kN）钢丝绳的允许拉力（kN）换算成重量（吨）旧钢丝绳取用系数（0.4〜0.75）最终允许拉力（吨）备注15.0132.013.531.380.60.82钢丝绳公称抗拉强度取155017.5172.517.6811.80.61.0819.5213.521.8842.230.61.3421.527027.6752.820.71.97724.0326.533.4663.415全新钢丝绳取值：1.03.41526.0388.539.8214.06全新钢丝绳取值：1.04.0628.0456.546.794.77全新钢丝绳取值：1.04.77吊索拉力计算:F二GFncosBF一根吊索的拉力；G构件重量；n选用的吊索数；B吊索与垂直线之间的夹角。如G=3吨，n=2,B=90—a=30，求根吊索的拉力值？F二GFncosB=3F2X0.866=1.73kN由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表，可知一根吊索的拉力值远小于钢丝绳的破断拉力值（kN）。吊重物用钢丝绳根数和直径选用表5（吨）60o45o30o60o45o30o60o45o30ot钢丝绳选用直径（毫米）20262832.519.5242610262832.519.5242617.519.524注：本表采用6x37+1钢丝绳，钢丝极限强度为1550牛/毫米2，安全系数k=8根据上表计算成果，在满足要求的情况下，尽量减少钢丝绳型号及提高安全系数，本工程吊装用钢丝绳使用公称直径为15mm、24.0mm、28.0mm的钢丝绳进行吊装作业。一名称规格单位数量备注1轮胎式吊车8吨台12轮胎式吊车25吨台13缆风绳12mm根20长度50米4钢绳卡20个405钢丝套17mm根20长度为2米6钢丝套24mm根4长4.5米7钢丝套28mm根4长4.5米8U型环40mm（吊10吨）个49U型环40mm（吊5吨）个610手扳葫芦1.5/3吨个10/1011螺旋千斤顶5吨个212大锤16/18磅把2/213地锚桩铁桩根12长2米14梅花扳手M24/M22/M20把6/8/815活动板手M20把616扭矩板手把117白棕绳12mmM10018工具包5层布厚个219垫木150mmX150mm/200mmX200mmM33020大头楔个100621橇棍L—2米长根322滑车10t个2
