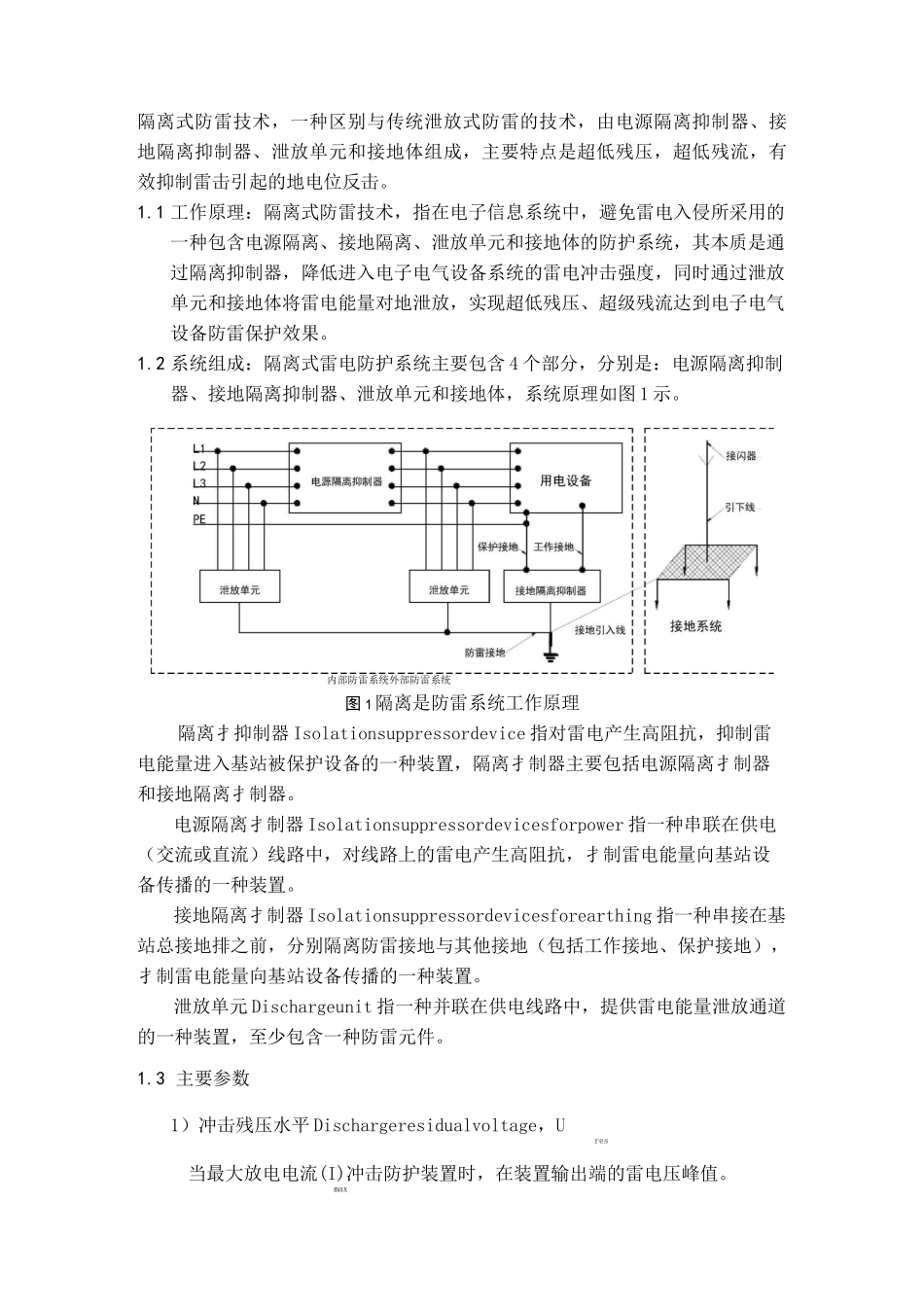

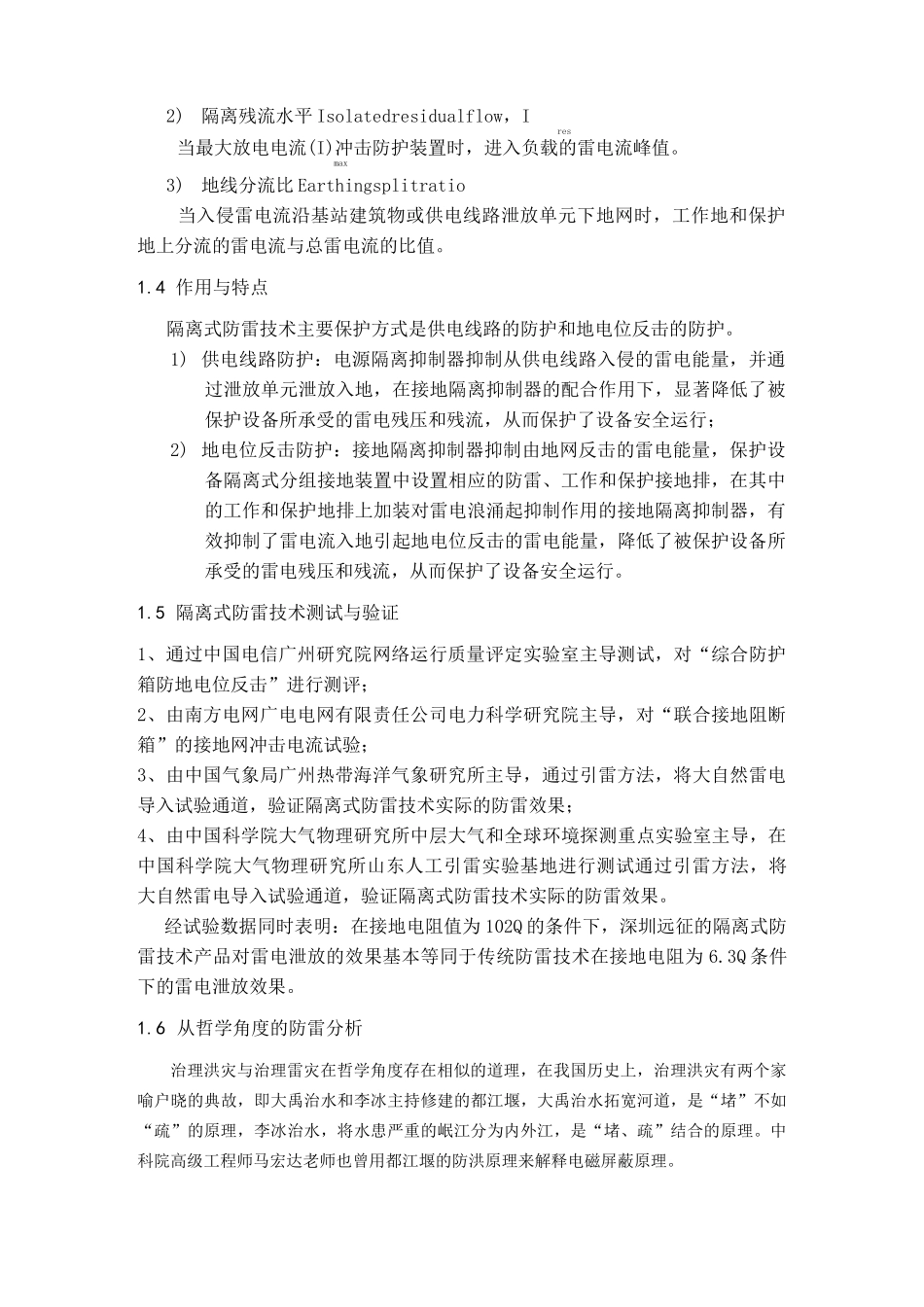

隔离式防雷技术，一种区别与传统泄放式防雷的技术，由电源隔离抑制器、接地隔离抑制器、泄放单元和接地体组成，主要特点是超低残压，超低残流，有效抑制雷击引起的地电位反击。1.1工作原理：隔离式防雷技术，指在电子信息系统中，避免雷电入侵所采用的一种包含电源隔离、接地隔离、泄放单元和接地体的防护系统，其本质是通过隔离抑制器，降低进入电子电气设备系统的雷电冲击强度，同时通过泄放单元和接地体将雷电能量对地泄放，实现超低残压、超级残流达到电子电气设备防雷保护效果。1.2系统组成：隔离式雷电防护系统主要包含4个部分，分别是：电源隔离抑制器、接地隔离抑制器、泄放单元和接地体，系统原理如图1示。内部防雷系统外部防雷系统图1隔离是防雷系统工作原理隔离扌抑制器Isolationsuppressordevice指对雷电产生高阻抗，抑制雷电能量进入基站被保护设备的一种装置，隔离扌制器主要包括电源隔离扌制器和接地隔离扌制器。电源隔离扌制器Isolationsuppressordevicesforpower指一种串联在供电（交流或直流）线路中，对线路上的雷电产生高阻抗，扌制雷电能量向基站设备传播的一种装置。接地隔离扌制器Isolationsuppressordevicesforearthing指一种串接在基站总接地排之前，分别隔离防雷接地与其他接地（包括工作接地、保护接地），扌制雷电能量向基站设备传播的一种装置。泄放单元Dischargeunit指一种并联在供电线路中，提供雷电能量泄放通道的一种装置，至少包含一种防雷元件。1.3主要参数1）冲击残压水平Dischargeresidualvoltage，Ures当最大放电电流(I)冲击防护装置时，在装置输出端的雷电压峰值。max2)隔离残流水平Isolatedresidualflow，Ires当最大放电电流(I)冲击防护装置时，进入负载的雷电流峰值。max3)地线分流比Earthingsplitratio当入侵雷电流沿基站建筑物或供电线路泄放单元下地网时，工作地和保护地上分流的雷电流与总雷电流的比值。1.4作用与特点隔离式防雷技术主要保护方式是供电线路的防护和地电位反击的防护。1)供电线路防护：电源隔离抑制器抑制从供电线路入侵的雷电能量，并通过泄放单元泄放入地，在接地隔离抑制器的配合作用下，显著降低了被保护设备所承受的雷电残压和残流，从而保护了设备安全运行；2)地电位反击防护：接地隔离抑制器抑制由地网反击的雷电能量，保护设备隔离式分组接地装置中设置相应的防雷、工作和保护接地排，在其中的工作和保护地排上加装对雷电浪涌起抑制作用的接地隔离抑制器，有效抑制了雷电流入地引起地电位反击的雷电能量，降低了被保护设备所承受的雷电残压和残流，从而保护了设备安全运行。1.5隔离式防雷技术测试与验证1、通过中国电信广州研究院网络运行质量评定实验室主导测试，对“综合防护箱防地电位反击”进行测评；2、由南方电网广电电网有限责任公司电力科学研究院主导，对“联合接地阻断箱”的接地网冲击电流试验；3、由中国气象局广州热带海洋气象研究所主导，通过引雷方法，将大自然雷电导入试验通道，验证隔离式防雷技术实际的防雷效果；4、由中国科学院大气物理研究所中层大气和全球环境探测重点实验室主导，在中国科学院大气物理研究所山东人工引雷实验基地进行测试通过引雷方法，将大自然雷电导入试验通道，验证隔离式防雷技术实际的防雷效果。经试验数据同时表明：在接地电阻值为102Q的条件下，深圳远征的隔离式防雷技术产品对雷电泄放的效果基本等同于传统防雷技术在接地电阻为6.3Q条件下的雷电泄放效果。1.6从哲学角度的防雷分析治理洪灾与治理雷灾在哲学角度存在相似的道理，在我国历史上，治理洪灾有两个家喻户晓的典故，即大禹治水和李冰主持修建的都江堰，大禹治水拓宽河道，是“堵”不如“疏”的原理，李冰治水，将水患严重的岷江分为内外江，是“堵、疏”结合的原理。中科院高级工程师马宏达老师也曾用都江堰的防洪原理来解释电磁屏蔽原理。1.7传统雷电防护技术原理体现的哲学思想——“疏”传统雷电防护采用引导雷电流快速泄放到地的原理，以低导体电阻、低SPD残压以及低接地电阻来建立雷电对地快速泄放通道，实现引导尽量多的雷电流入大地而尽量少雷电流进入电力和通信系统的目的，总结来说，这种...
