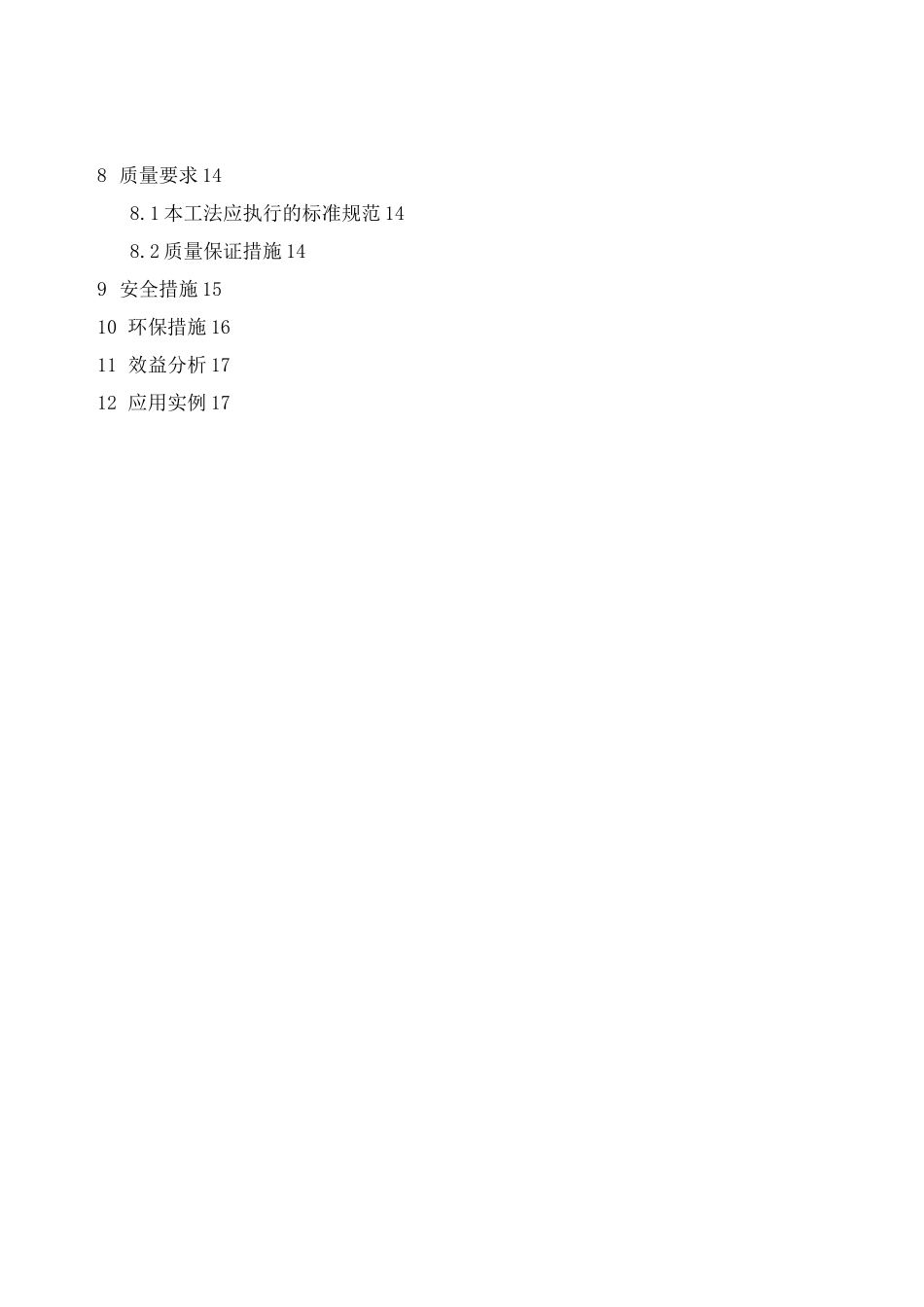

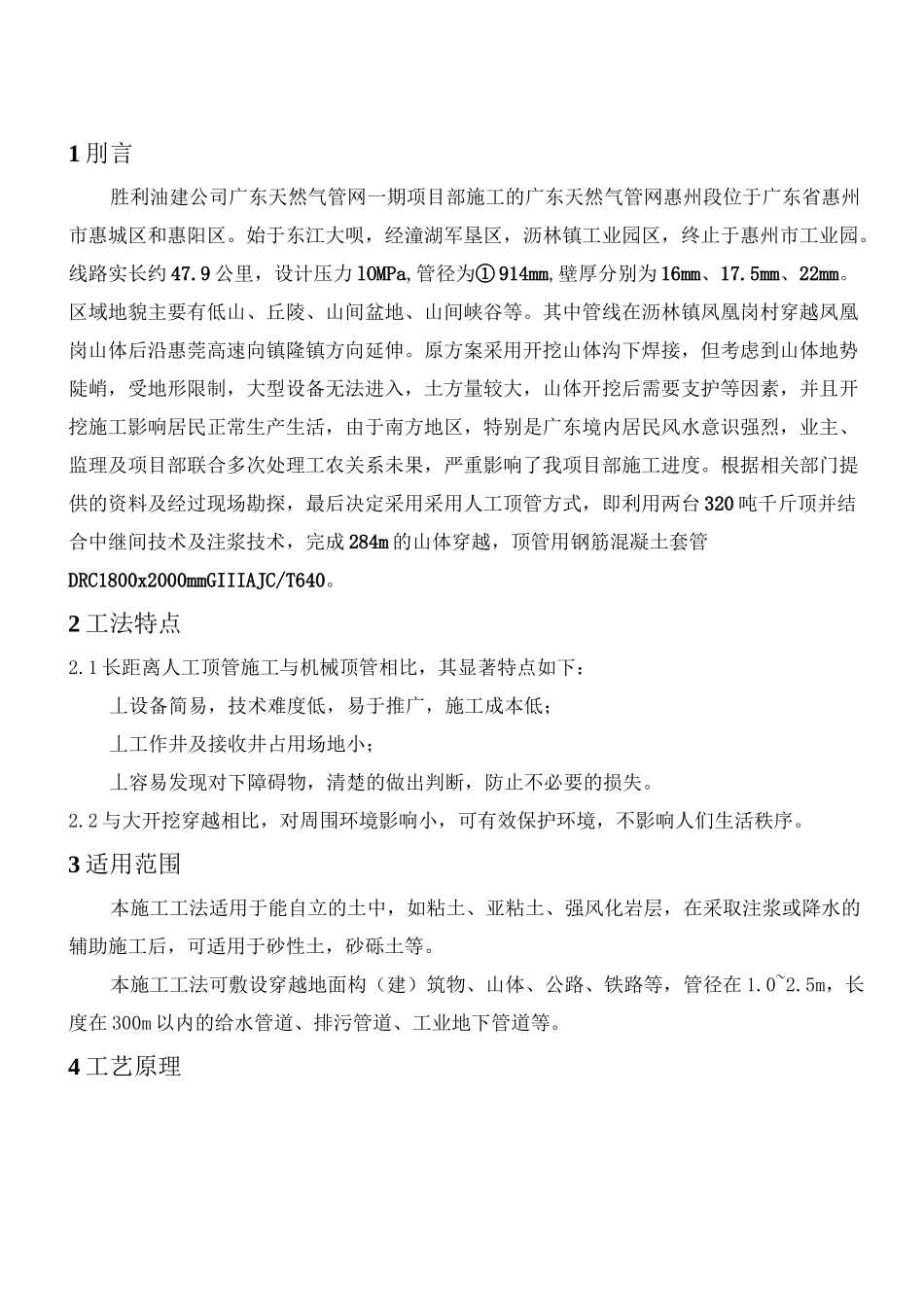

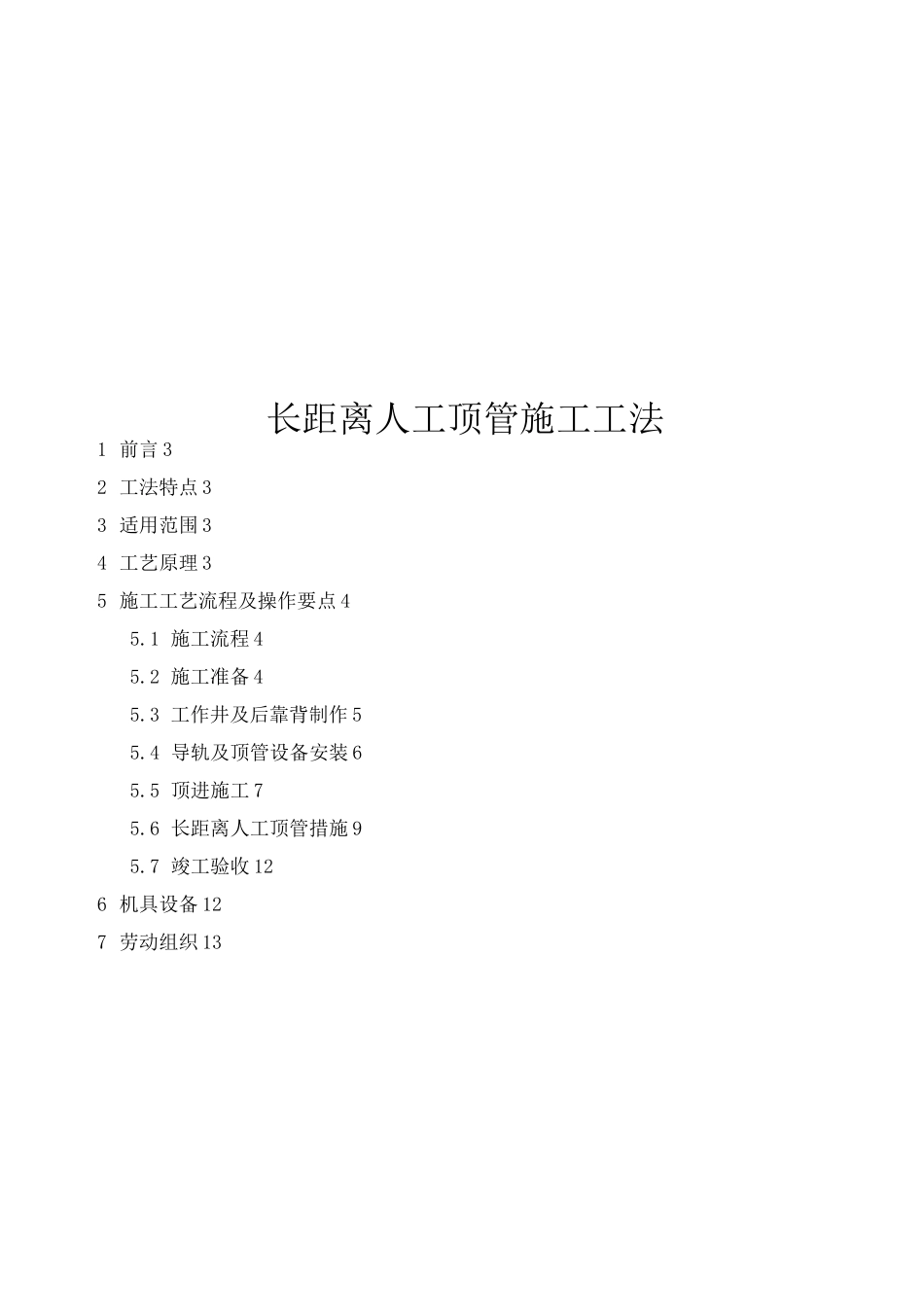

长距离人工顶管施工工法1前言32工法特点33适用范围34工艺原理35施工工艺流程及操作要点45.1施工流程45.2施工准备45.3工作井及后靠背制作55.4导轨及顶管设备安装65.5顶进施工75.6长距离人工顶管措施95.7竣工验收126机具设备127劳动组织138质量要求148.1本工法应执行的标准规范148.2质量保证措施149安全措施1510环保措施1611效益分析1712应用实例171刖言胜利油建公司广东天然气管网一期项目部施工的广东天然气管网惠州段位于广东省惠州市惠城区和惠阳区。始于东江大呗，经潼湖军垦区，沥林镇工业园区，终止于惠州市工业园。线路实长约47.9公里，设计压力lOMPa,管径为①914mm,壁厚分别为16mm、17.5mm、22mm。区域地貌主要有低山、丘陵、山间盆地、山间峡谷等。其中管线在沥林镇凤凰岗村穿越凤凰岗山体后沿惠莞高速向镇隆镇方向延伸。原方案采用开挖山体沟下焊接，但考虑到山体地势陡峭，受地形限制，大型设备无法进入，土方量较大，山体开挖后需要支护等因素，并且开挖施工影响居民正常生产生活，由于南方地区，特别是广东境内居民风水意识强烈，业主、监理及项目部联合多次处理工农关系未果，严重影响了我项目部施工进度。根据相关部门提供的资料及经过现场勘探，最后决定采用采用人工顶管方式，即利用两台320吨千斤顶并结合中继间技术及注浆技术，完成284m的山体穿越，顶管用钢筋混凝土套管DRC1800x2000mmGIIIAJC/T640。2工法特点2.1长距离人工顶管施工与机械顶管相比，其显著特点如下：丄设备简易，技术难度低，易于推广，施工成本低；丄工作井及接收井占用场地小；丄容易发现对下障碍物，清楚的做出判断，防止不必要的损失。2.2与大开挖穿越相比，对周围环境影响小，可有效保护环境，不影响人们生活秩序。3适用范围本施工工法适用于能自立的土中，如粘土、亚粘土、强风化岩层，在采取注浆或降水的辅助施工后，可适用于砂性土，砂砾土等。本施工工法可敷设穿越地面构（建）筑物、山体、公路、铁路等，管径在1.0~2.5m，长度在300m以内的给水管道、排污管道、工业地下管道等。4工艺原理长距离人工顶管施工就是利用人工挖土，借助于主顶油缸、管道中继间等的推力及注浆减摩辅助措施，把工具管或掘进机从工作坑内穿过土层一直推到接受坑内吊起；与此同时，也就把紧随工具管后的管道埋设在两坑之间。5施工工艺流程及操作要点5.1施工流程5.2施工准备5.2.1顶管工程开工前，建设单位组织设计单位、施工单位、监理单位等相关方进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出设计变更申请，变更申请应得到建设方和设计单位确认。5.2.2顶管工程开工前，施工单位应根据施工范围进行现场调查，绘制现状调查平面图，并应掌握现场以下资料：1）现场地形、地貌、建筑物、各种地面地下管线和其他设施情况；2）工程地质和水文地质资料；3）地区气象资料；4）工程用地、交通运输及排水条件；5）施工供水、供电条件；6）工程材料、施工机械供应条件；7）结合工程特点和现场条件的其他情况和资料。5.2.3顶管工程施工前，施工单位应编制实施性施工组织设计、基坑开挖及支护专项方案、用电施工组织设计等。5.2.4顶管工程施工前，施工单位应接受建设单位组织的有关单位向施工单位进行的现场交桩，并办理交桩手续。5.2.5临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，采取保护措施并经常校核。5.2.6对已建管道、构筑物等与新建管道衔接的平面位置和高程，开工前应进行校对复核。5.3工作井及后靠背制作以广东天然气管网惠州段凤凰岗山体顶管穿越为例。根据现场情况，在穿越山体GHHY0012桩一侧开挖工作井，平面尺寸为①7m。（1）因管径较大，穿越长度较长，施工季节在雨季，工作井在山坡下极易形成滑坡等地质灾害。为保证顶管穿越安全顺利进行，工作井距离山体边20米位置制作，工作井采用钢筋混凝土结构，圆形沉井。外形尺寸为①7mx5m（井深），壁厚0.5m，后靠背钢筋混凝土尺寸3mx2mx2m（壁厚）。采用的钢筋网片纵向为①16钢筋，环向采用①12钢筋。井深方向上每隔2m做一排注浆孔，环向上每隔2m做一个注浆孔，在沉井过程中不断由注浆泵向井壁与土层接触面注浆，以防止砂层将下沉...
