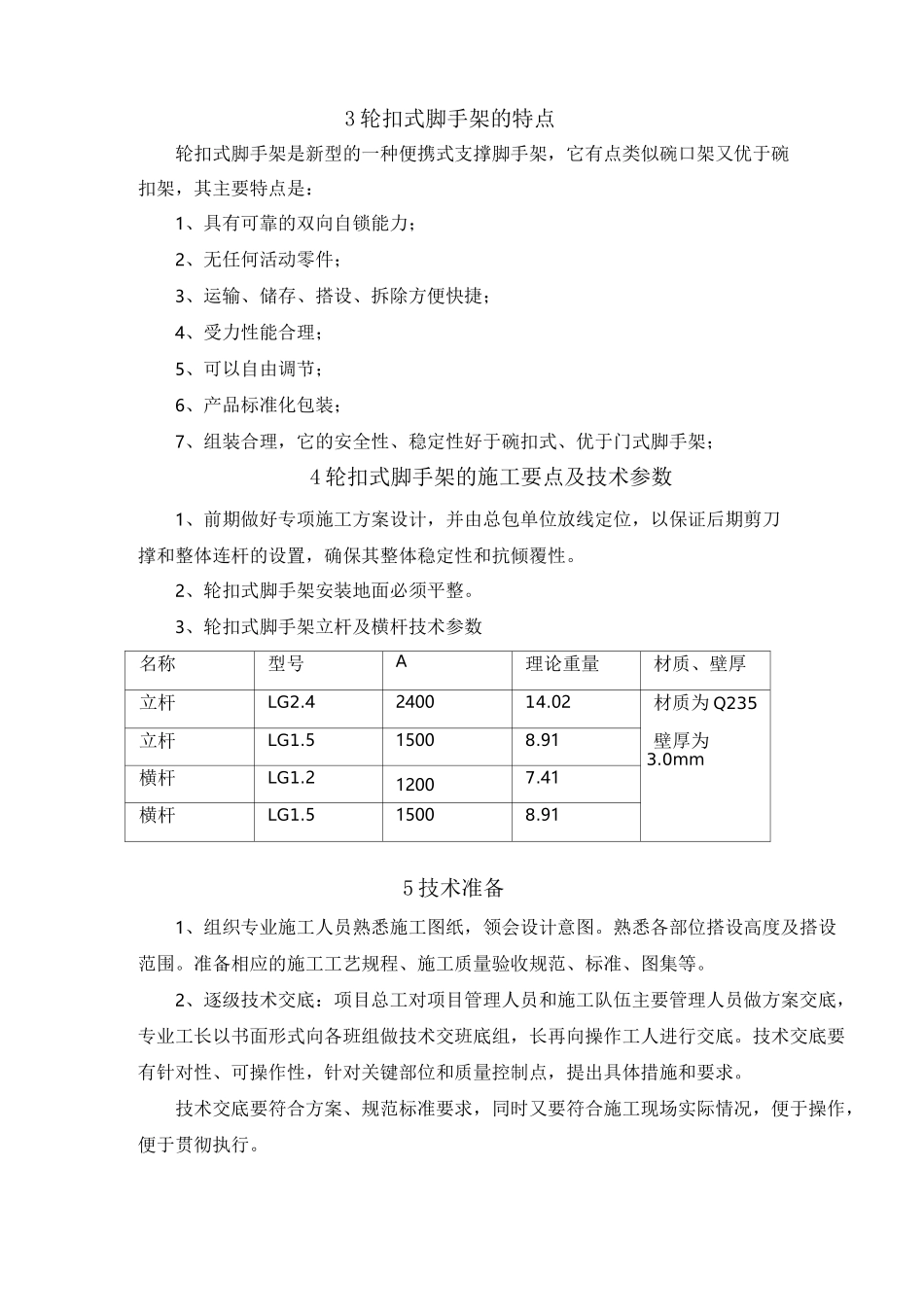

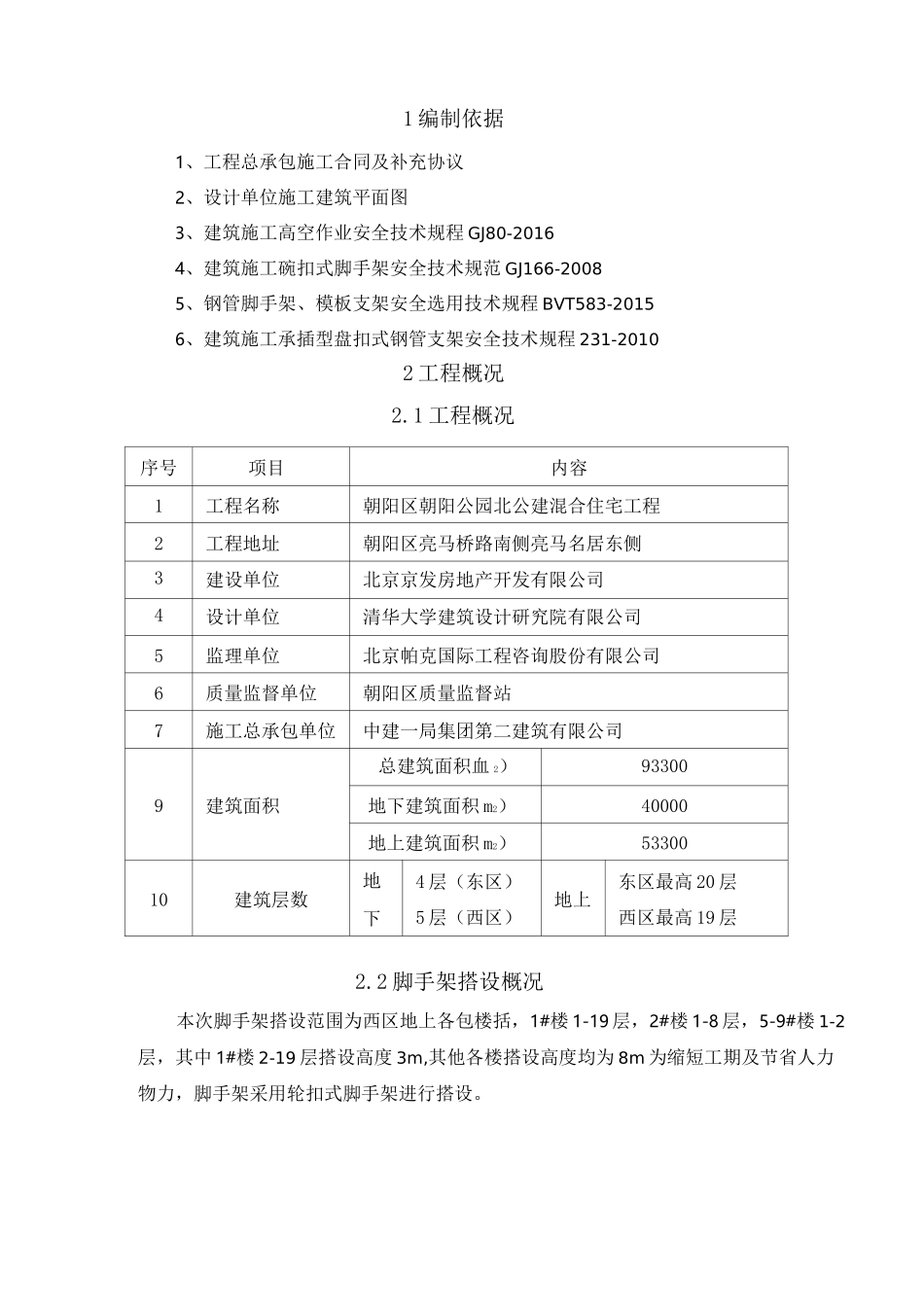

目录1编制依据22工程概况22.1工程概况22.2脚手架搭设概况23轮扣式脚手架的特点24轮扣式脚手架的施工要点及技术参数35技术准备36材料机具准备47脚手架搭设施工方案48安全应急预案131编制依据1、工程总承包施工合同及补充协议2、设计单位施工建筑平面图3、建筑施工高空作业安全技术规程GJ80-20164、建筑施工碗扣式脚手架安全技术规范GJ166-20085、钢管脚手架、模板支架安全选用技术规程BVT583-20156、建筑施工承插型盘扣式钢管支架安全技术规程231-20102工程概况2.1工程概况序号项目内容1工程名称朝阳区朝阳公园北公建混合住宅工程2工程地址朝阳区亮马桥路南侧亮马名居东侧3建设单位北京京发房地产开发有限公司4设计单位清华大学建筑设计研究院有限公司5监理单位北京帕克国际工程咨询股份有限公司6质量监督单位朝阳区质量监督站7施工总承包单位中建一局集团第二建筑有限公司9建筑面积总建筑面积血2）93300地下建筑面积m2）40000地上建筑面积m2）5330010建筑层数地下4层（东区）5层（西区）地上东区最高20层西区最高19层2.2脚手架搭设概况本次脚手架搭设范围为西区地上各包楼括，1#楼1-19层，2#楼1-8层，5-9#楼1-2层，其中1#楼2-19层搭设高度3m,其他各楼搭设高度均为8m为缩短工期及节省人力物力，脚手架采用轮扣式脚手架进行搭设。3轮扣式脚手架的特点轮扣式脚手架是新型的一种便携式支撑脚手架，它有点类似碗口架又优于碗扣架，其主要特点是：1、具有可靠的双向自锁能力；2、无任何活动零件；3、运输、储存、搭设、拆除方便快捷；4、受力性能合理；5、可以自由调节；6、产品标准化包装；7、组装合理，它的安全性、稳定性好于碗扣式、优于门式脚手架；4轮扣式脚手架的施工要点及技术参数1、前期做好专项施工方案设计，并由总包单位放线定位，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。2、轮扣式脚手架安装地面必须平整。3、轮扣式脚手架立杆及横杆技术参数名称型号A理论重量材质、壁厚立杆LG2.4240014.02材质为Q235立杆LG1.515008.91壁厚为3.0mm横杆LG1.212007.41横杆LG1.515008.915技术准备1、组织专业施工人员熟悉施工图纸，领会设计意图。熟悉各部位搭设高度及搭设范围。准备相应的施工工艺规程、施工质量验收规范、标准、图集等。2、逐级技术交底：项目总工对项目管理人员和施工队伍主要管理人员做方案交底，专业工长以书面形式向各班组做技术交班底组，长再向操作工人进行交底。技术交底要有针对性、可操作性，针对关键部位和质量控制点，提出具体措施和要求。技术交底要符合方案、规范标准要求，同时又要符合施工现场实际情况，便于操作，便于贯彻执行。3、备齐施工中所需的计量、测量器具，器具要有合格证书。4、做好测量放线、验线工作，保证测量放线的精度，为模板安装位置提供准确定位线。6材料机具准备1、轮扣式脚手架用钢管应采用符合现行国家标准《直缝电焊钢管》(GB/T13793-92或《低压流体输送用焊接钢管》(GB/T3092)中的Q235A级普通钢管，其材质性能应符合现行国家标准《碳素结构钢》(GB/T700)的规定。2、轮扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。3、横杆接头、斜杆接头应采用碳素铸钢制造，其材料机械性能应符合GB11352中ZG230-450的规定。4、采用钢板热冲压整体成形的下扣，钢板应符合GB700标准中Q235A级钢的要求，板材厚度不得小于6mm。并经600〜650•C的时效处理。严禁利用废旧锈蚀钢板改制。5、立杆上的上扣应能上下串动和灵活转动，不得有卡滞现象；杆件最上端应有防止碗扣脱落的措施。6、在轮扣节点上同时安装1-4个横杆，所有轮扣均应能锁紧。7、脚手架外观质量要求：(1)钢管应无裂纹、凹凸、锈蚀、不得采用接长钢管；(2)铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。(3)冲压件不得有毛刺、裂纹、氧化皮等缺陷；(4)各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；(5)构配件防锈漆涂层均匀、牢固。8、主要构、配件上的生产厂标识应清晰。7脚手架搭设施工方案7.1操作脚手架搭设概况本工程装...
