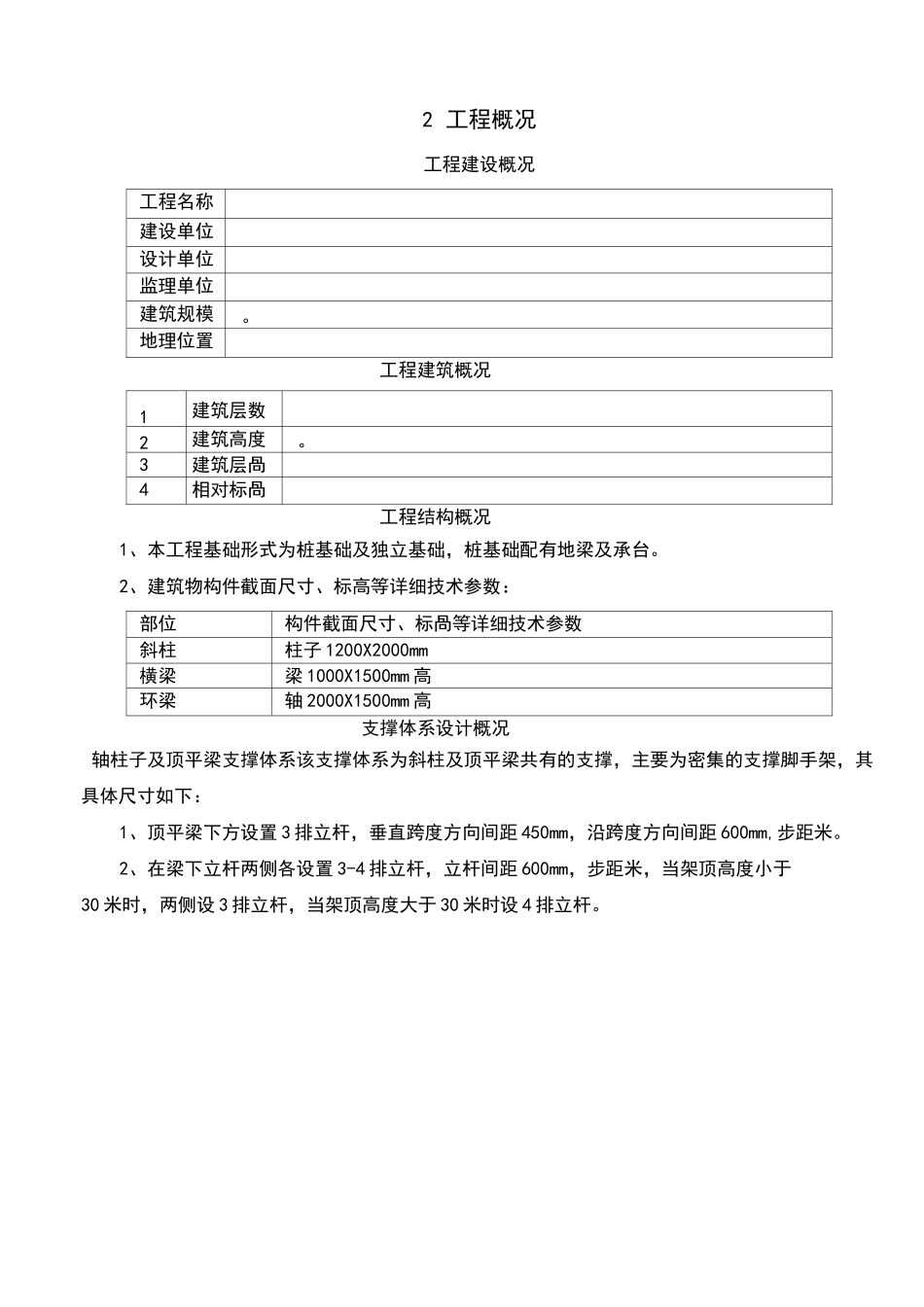

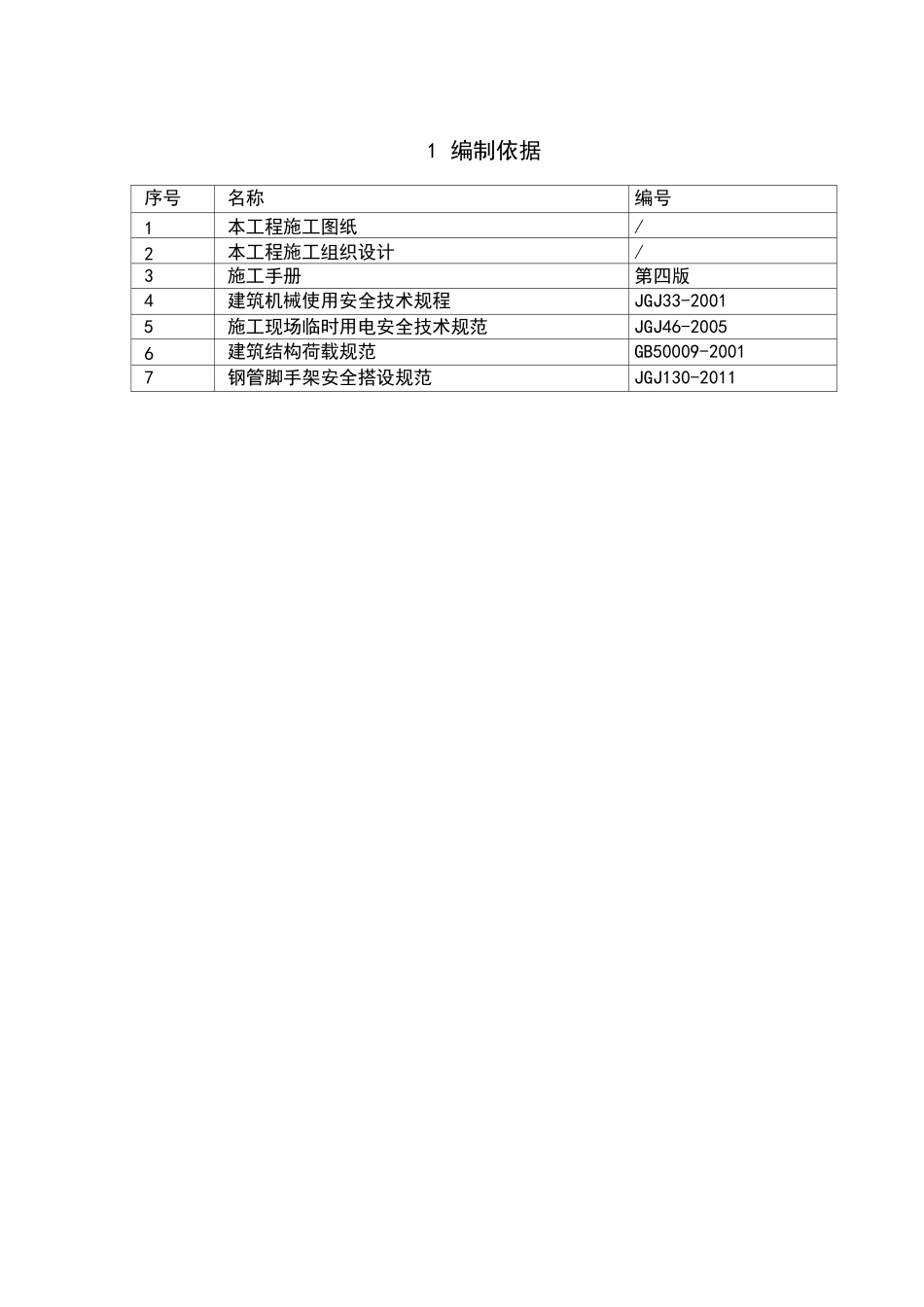

1编制依据错误!未定义书签。2工程概况错误!未定义书签。工程建设概况错误!未定义书签工程建筑概况错误!未定义书签工程结构概况错误!未定义书签支撑体系设计概况错误!未定义书签.轴柱子及顶平梁支撑体系错误!未定义书签.轴顶环梁的支撑体系错误!未定义书签3施工准备错误!未定义书签。技术准备错误!未定义书签现场准备错误!未定义书签材料准备错误!未定义书签4主要施工方法错误!未定义书签。工艺要求错误!未定义书签.轴与轴之间的满堂脚手架支设要求错误!未定义书签顶部环梁脚手架支设要求错误!未定义书签人行坡道、水平挑网设置错误!未定义书签.轴及轴脚手架上人坡道及水平挑网要求错误!未定义书签轴的脚手架上人坡道及挑网要求错误!未定义书签脚手架拆除错误!未定义书签5安全措施错误!未定义书签。1编制依据序号名称编号1本工程施工图纸/2本工程施工组织设计/3施工手册第四版4建筑机械使用安全技术规程JGJ33-20015施工现场临时用电安全技术规范JGJ46-20056建筑结构荷载规范GB50009-20017钢管脚手架安全搭设规范JGJ130-20112工程概况工程建设概况工程名称建设单位设计单位监理单位建筑规模。地理位置工程建筑概况1建筑层数2建筑高度。3建筑层咼4相对标咼工程结构概况1、本工程基础形式为桩基础及独立基础，桩基础配有地梁及承台。2、建筑物构件截面尺寸、标高等详细技术参数：部位构件截面尺寸、标咼等详细技术参数斜柱柱子1200X2000mm横梁梁1000X1500mm高环梁轴2000X1500mm高支撑体系设计概况轴柱子及顶平梁支撑体系该支撑体系为斜柱及顶平梁共有的支撑，主要为密集的支撑脚手架，其具体尺寸如下：1、顶平梁下方设置3排立杆，垂直跨度方向间距450mm，沿跨度方向间距600mm,步距米。2、在梁下立杆两侧各设置3-4排立杆，立杆间距600mm，步距米，当架顶高度小于30米时，两侧设3排立杆，当架顶高度大于30米时设4排立杆。Il1II=INEIIEmW=IH=W=IN==lll=aIIl===ll-2-G轴顶环梁的支撑体系2-G轴环梁为倾斜环梁，且部分位置有加腋，需设置独立的模板支撑体系，其参数如下：1、梁下设4根支撑立杆，垂直梁跨方向间距450mm，沿梁方向间距600mm，步距1200mm，同时在2-G轴外侧做悬挑杆，作为操作面，内侧做米间距的操作架。2、当位于2-G轴柱子附近时，由于存在预应力加腋节点（梁截面增大到3000X1500mm），需要增加梁底立杆数量到6根，同时增加2-G轴外侧悬挑距离，增加内侧脚手架宽度。翊潟.；转4粧普通部位悬挑支加腋部位悬挑支3施工准备技术准备1、技术人员熟悉图纸，遇到的问题要及时与设计、建设、监理单位协调。2、总包技术部对模板施工班组进行详细技术交底，形成交底记录，确保施工班组熟悉各工程节点做法。3、技术部门提供详细的模板放样图纸，为现场施工创造条件。4、定位放线人员应根据放样图纸布设出模板边线，施工人员以此为基准安装模板。现场准备1、依照总平面布置图确认材料堆放区的布置情况，确保材料进场后能够正确堆放并及时得到加工。2、确认现场的用电和道路情况，保证材料水平运输通畅。材料准备1、钢管钢管选用国标《直缝电焊钢管》（GB/T13793）,质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管尺寸采用4）48X3,表面锈蚀深度W,弯曲变形的各种W杆件钢管端部弯曲W5mm,立杆钢管弯曲变形当3m
