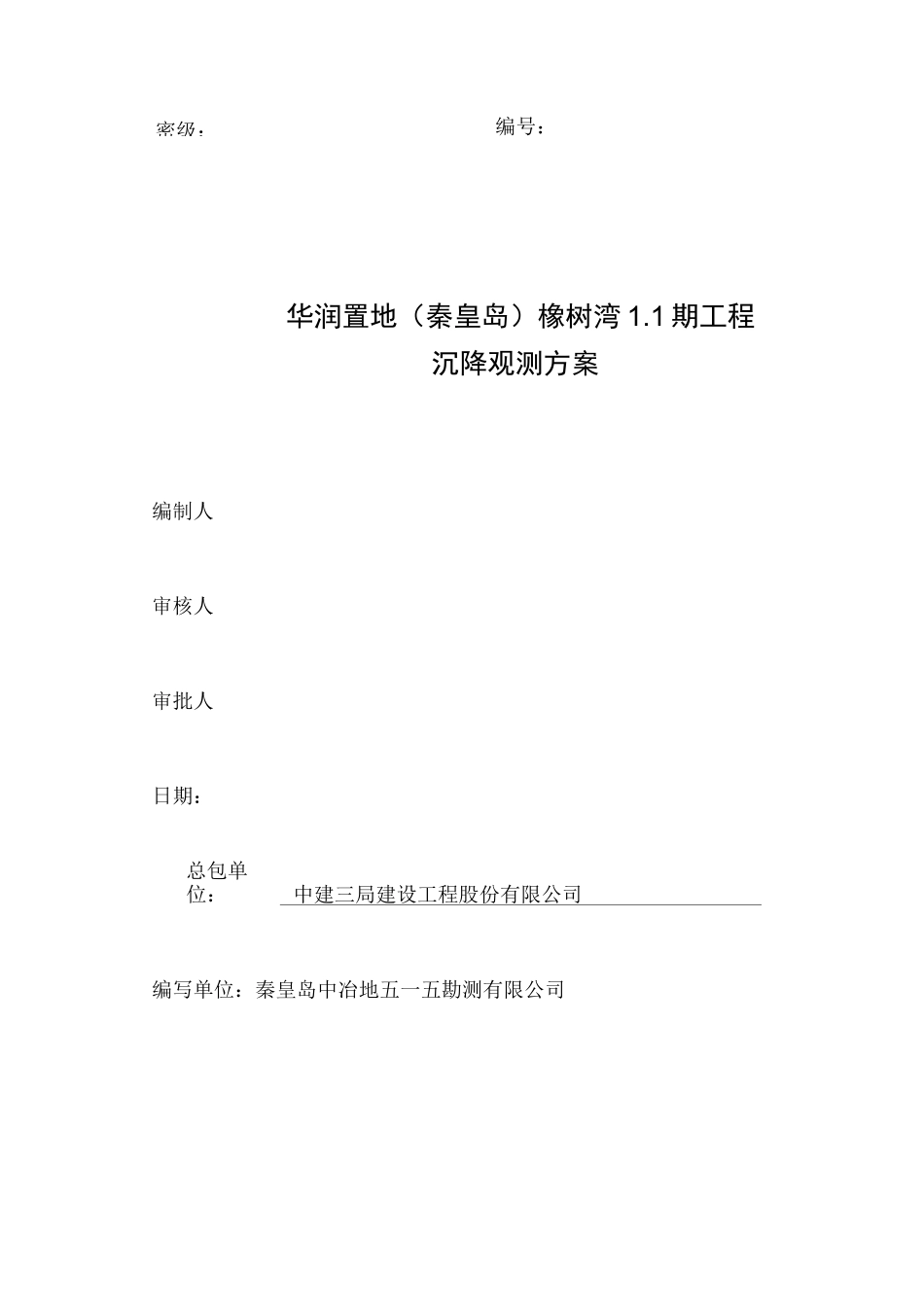

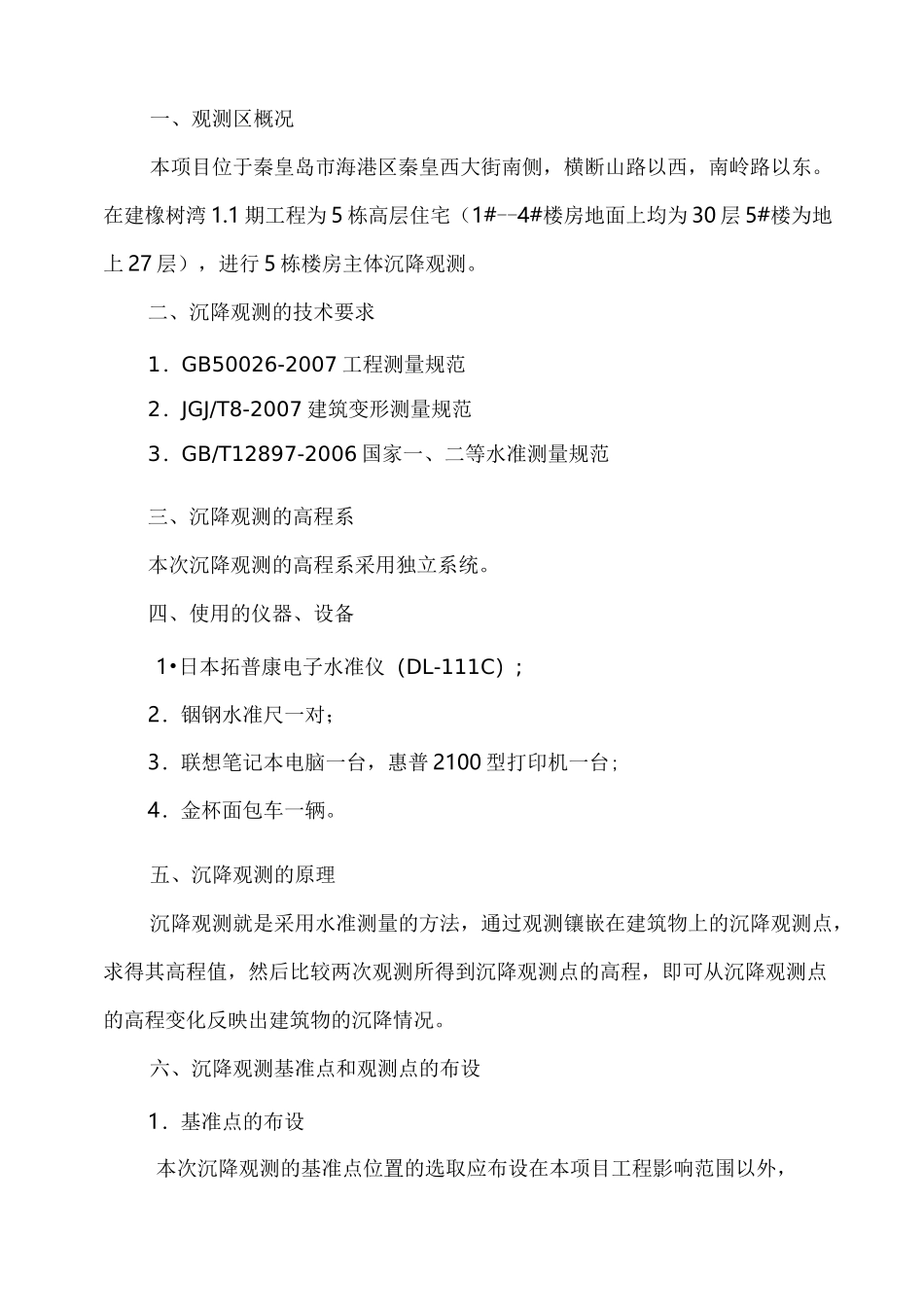

密级：编号：华润置地（秦皇岛）橡树湾1.1期工程沉降观测方案编制人审核人审批人日期：总包单位：中建三局建设工程股份有限公司编写单位：秦皇岛中冶地五一五勘测有限公司一、观测区概况本项目位于秦皇岛市海港区秦皇西大街南侧，横断山路以西，南岭路以东。在建橡树湾1.1期工程为5栋高层住宅（1#--4#楼房地面上均为30层5#楼为地上27层），进行5栋楼房主体沉降观测。二、沉降观测的技术要求1．GB50026-2007工程测量规范2．JGJ/T8-2007建筑变形测量规范3．GB/T12897-2006国家一、二等水准测量规范三、沉降观测的高程系本次沉降观测的高程系采用独立系统。四、使用的仪器、设备1•日本拓普康电子水准仪（DL-111C）;2．铟钢水准尺一对；3．联想笔记本电脑一台，惠普2100型打印机一台;4．金杯面包车一辆。五、沉降观测的原理沉降观测就是采用水准测量的方法，通过观测镶嵌在建筑物上的沉降观测点，求得其高程值，然后比较两次观测所得到沉降观测点的高程，即可从沉降观测点的高程变化反映出建筑物的沉降情况。六、沉降观测基准点和观测点的布设1．基准点的布设本次沉降观测的基准点位置的选取应布设在本项目工程影响范围以外，亠般不宜少于30〜50m,且数量不应少于3点，根据有关规范要求和现场条件情况，初步确定在离场区50m以外的路基基础上设3个沉降观测基准点（其中基1为沉降观测起算点、基2、基3为检核点），作为本次沉降观测的起算点，沉降观测基准点的布设采用长12cm、直径为20mm的点芯镶嵌在稳固的地基基础上制做而成。2．沉降观测点的布设沉降观测的所有沉降观测点均按下图所示制作而成，镶嵌在距离地面0.5米的承重柱上。沉降观测的沉降观测点应根据楼房的结构施工图具体布设（我方根据甲方提供的平面结构图和沉降测量规范，结合以往沉降观测的经验和对该项目的实际情况了解，对本项目进行沉降观测点点位的布设（拟布设在地下一层），共布设47个沉降观测点（1#楼布设8个，2#楼布设12个，3#楼布设11个，4#楼布设8个，5#楼布设8个），观测点的布设应能全面的反映地基及建筑变形特征，点位宜布设在下列位置：建筑的四角、核心筒四角、大转角处及沿外墙没10〜20米处或每隔2〜3根柱基上;框架结构建筑的每个或部分柱基上或沿纵横轴线上。观测点的布设详见“附图：沉降观测点位布置示意图”。七、沉降观测点的观测及计算1．基准点的观测及计算沉降观测基准点的观测，按照二等水准的测量要求，以“后-前-前-后”的作业方法进行往返观测，3个基准点进行水准联测，沉降观测网的平差计算使用HLADJ3.0智能平差软件进行平差计算;2．沉降观测点的观测及计算a・观测的技术要求：沉降观测点的观测，按照二等水准的测量要求，以“后-前-前-后”的作业方法进行往返观测，具体技术要求如下：水准观测的技术要求等级每千米高差全中误差（mm）路线长度（km）水准仪型号水准尺观测次数往返较差附合或环线闭合差与已知点联测附合或环线平地(mm)山地(mm)—二2DS1因瓦往返各一次往返各一次4VL水准观测的测站技术要求等级仪器类型视线长度m前后视距差m前后视距累计差m视线高度M3差基辅分划读数差基辅分划所测高差之差检查间歇点高差之差mm测段路线往返测高差不符值mm附合路线闭合差mm环闭合差mm检测已测测段高差之差mm0.5Cm亥U划标尺1.0Cm亥U划标尺日1±SD51±O3KV4WLWRWF注：K——测段、区段或路线长度，km;L——附合路线长度，km;F——环线长度，km；R——检测测段长度，km。水准观测的限差（mm）等级基辅分划（黑红面）读数之差基辅分（黑红面）所测高差之差往返较差及附合或环线闭合差单程双测站所测高差较差检测已测测段高差之差二级0.50.7<1.0訶W0.7鶯'n<1.5Jn注：表中n为测站数水准观测的视线长度、前后视距差和视线高度（m）等级视线长度前后视距差前后视距累积差视线高度二级<50<2.0<3.0>0.2b・观测的路线：沉降观测拟以基1为起点（基2、基3为检测点），大致按照J1、J2・・J47的顺序进行观测，最后闭合至点基1。C・内业计算：沉降观测网的平差计算使用HLADJ3.0智能平差软件进行平差计算，在满足观测精度要求的前提下，计算出每个沉降观测点的高程值。当再次进行沉降观测时，通过对各沉降观测点的...
