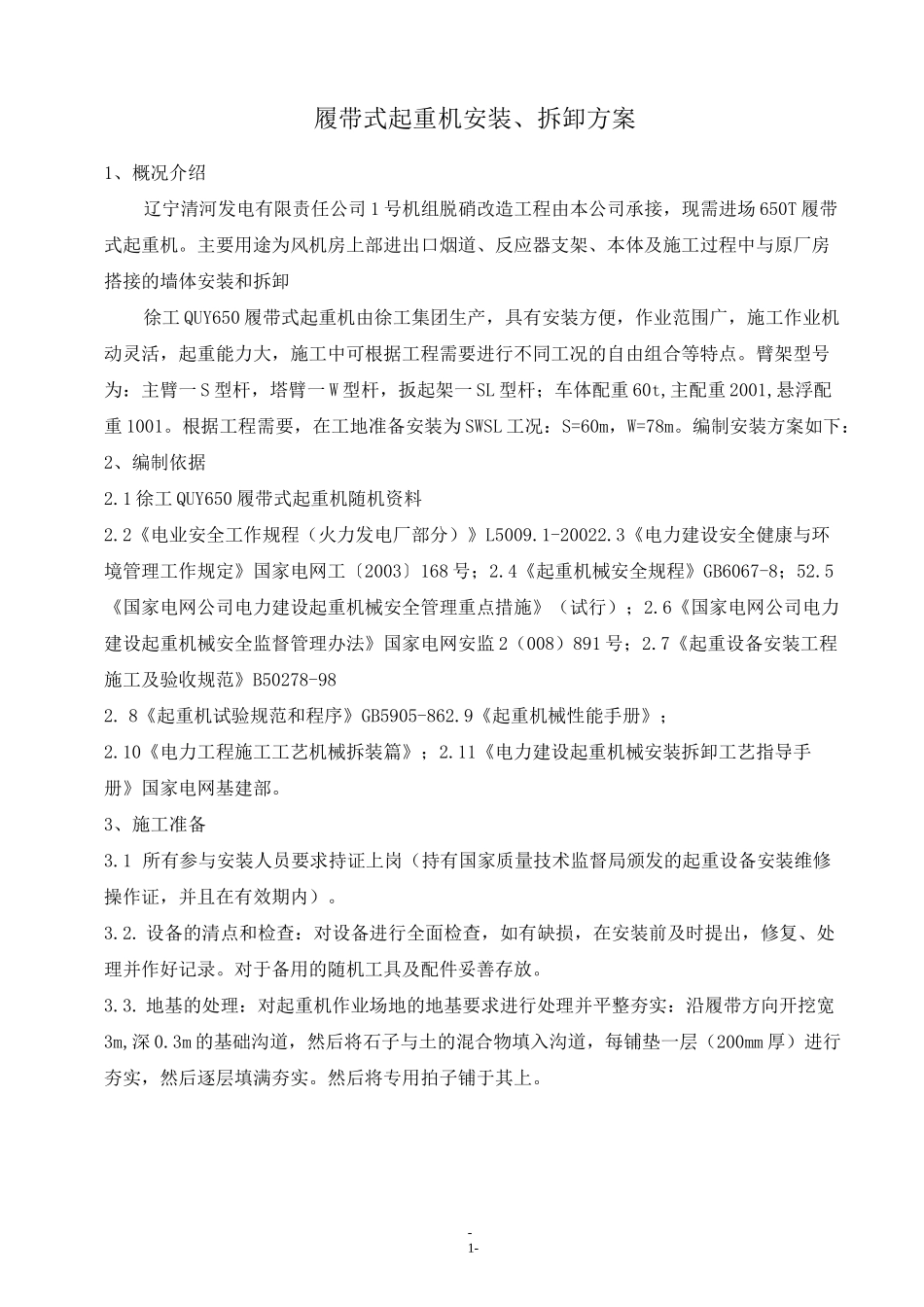

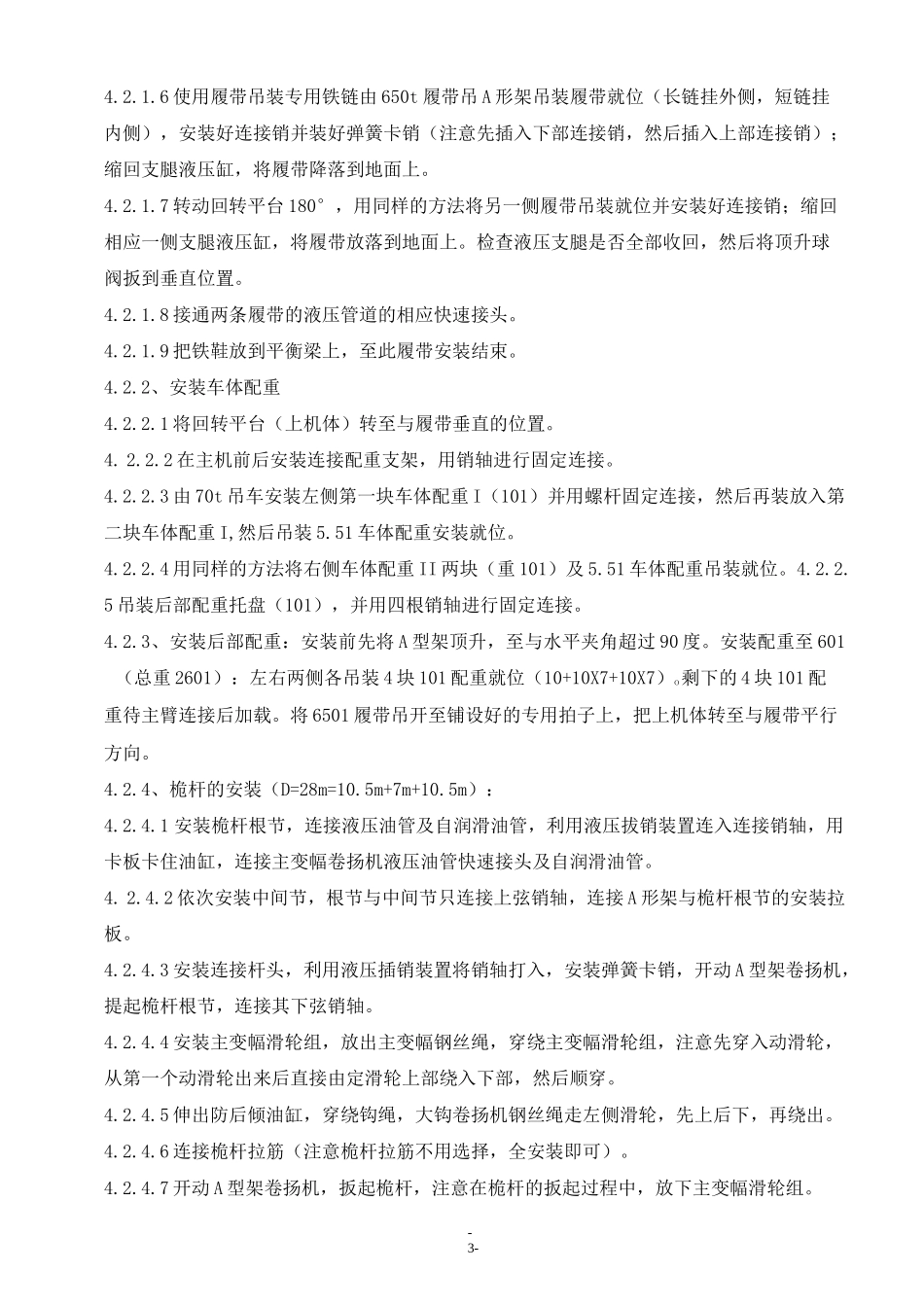

-1-履带式起重机安装、拆卸方案1、概况介绍辽宁清河发电有限责任公司1号机组脱硝改造工程由本公司承接,现需进场650T履带式起重机。主要用途为风机房上部进出口烟道、反应器支架、本体及施工过程中与原厂房搭接的墙体安装和拆卸徐工QUY650履带式起重机由徐工集团生产,具有安装方便,作业范围广,施工作业机动灵活,起重能力大,施工中可根据工程需要进行不同工况的自由组合等特点。臂架型号为:主臂一S型杆,塔臂一W型杆,扳起架一SL型杆;车体配重60t,主配重2001,悬浮配重1001。根据工程需要,在工地准备安装为SWSL工况:S=60m,W=78m。编制安装方案如下:2、编制依据2.1徐工QUY650履带式起重机随机资料2.2《电业安全工作规程(火力发电厂部分)》L5009.1-20022.3《电力建设安全健康与环境管理工作规定》国家电网工〔2003〕168号;2.4《起重机械安全规程》GB6067-8;52.5《国家电网公司电力建设起重机械安全管理重点措施》(试行);2.6《国家电网公司电力建设起重机械安全监督管理办法》国家电网安监2(008)891号;2.7《起重设备安装工程施工及验收规范》B50278-982.8《起重机试验规范和程序》GB5905-862.9《起重机械性能手册》;2.10《电力工程施工工艺机械拆装篇》;2.11《电力建设起重机械安装拆卸工艺指导手册》国家电网基建部。3、施工准备3.1所有参与安装人员要求持证上岗(持有国家质量技术监督局颁发的起重设备安装维修操作证,并且在有效期内)。3.2.设备的清点和检查:对设备进行全面检查,如有缺损,在安装前及时提出,修复、处理并作好记录。对于备用的随机工具及配件妥善存放。3.3.地基的处理:对起重机作业场地的地基要求进行处理并平整夯实:沿履带方向开挖宽3m,深0.3m的基础沟道,然后将石子与土的混合物填入沟道,每铺垫一层(200mm厚)进行夯实,然后逐层填满夯实。然后将专用拍子铺于其上。-2-——吊装车体配重——安装履带—#安装后配重安装桅—►穿引主副钩起重钢丝绳连接臂架上的电气线t扳起前的检查臂架的扳试验前的检查|—►负荷试验—>检查验收—►移交资料3.4.对各相应安装部件作好标识与记录,以便于安装。3.5.清理平整一块宽15m,长150m的安装场地,并对主机停放场地进行夯实处理,组装臂架时起重机应站在专用的拍子上。3.6.对施工中使用的所有工器具以及安全防护用具进行全面检查,确认合格后方可投入使用。4、施工内容、程序及要求4.2安装步骤及主要技术措施4.2.1、履带的安装4.2.1.1移开驾驶室至工作位置并固定;移开运输平板车辆,把安装支腿移动到安装位置,插入固定销。4.2.1.2在支腿下放置好铁鞋,并在铁鞋下垫好道木,以增加其受力支承面。4.2.1.3启动发动机,启动“安装”开关以及“履带及吊臂安装”开关,将“利控”系统设置到所需工况,将球阀向下移动进入工作位置,并用锁将球阀锁定在工作位置,由防后倾油缸顶起A形架,直到A形架与回转平台滑轮架之间的钢丝绳被拉紧为止。在顶升过程中注意A形架卷扬机钢丝绳是否正确布置在相应的滑轮上。4.2.1.4启动操作手柄,放出A形架卷扬机钢丝绳,由防后倾油缸继续顶升A形架,直到A形架与水平线夹角大于90°为止。4.2.1.5扳动手柄伸出支腿油缸,将起重机主机水平地升高到距地面880mm左右高度(以履带安装高度为准)。继续顶升A形架,并放出A形架卷扬机钢丝绳,直到A形架超过垂直位置。4.1施工工艺流程图>油缸顶升主机一►顶升A型架•连接扳起拉筋吊装剩余的尾部配W安装大、小钩限安装吊说明:W点(Witnesspoint):见证点-3-4.2.1.6使用履带吊装专用铁链由650t履带吊A形架吊装履带就位(长链挂外侧,短链挂内侧),安装好连接销并装好弹簧卡销(注意先插入下部连接销,然后插入上部连接销);缩回支腿液压缸,将履带降落到地面上。4.2.1.7转动回转平台180°,用同样的方法将另一侧履带吊装就位并安装好连接销;缩回相应一侧支腿液压缸,将履带放落到地面上。检查液压支腿是否全部收回,然后将顶升球阀扳到垂直位置。4.2.1.8接通两条履带的液压管道的相应快速接头。4.2.1.9把铁鞋放到平衡梁上,至此履带安装结束。4.2.2、安装车体配重4.2.2.1将回转平台(上机体)转至与履带垂直的位置。4.2.2.2在主...
