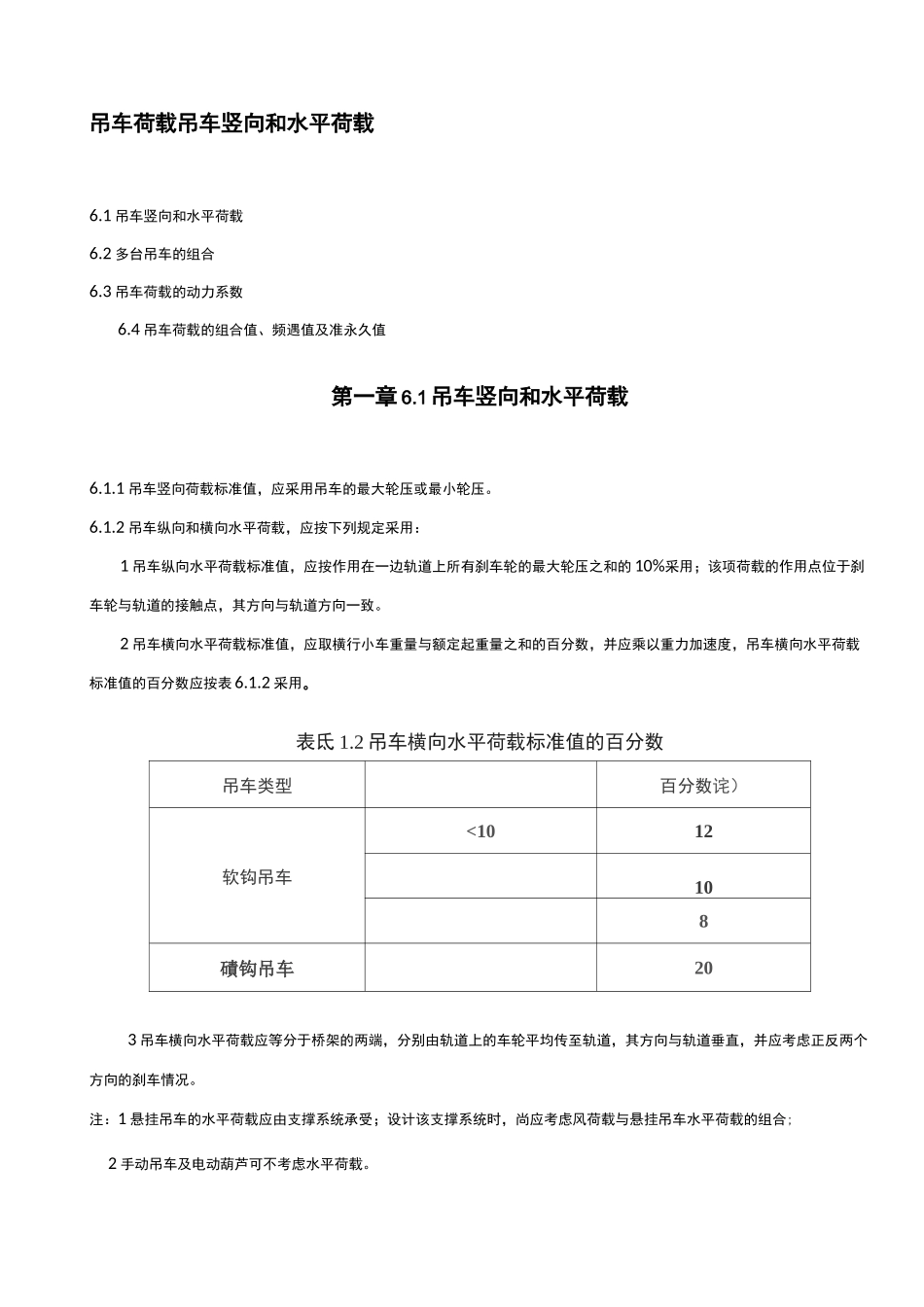

吊车荷载吊车竖向和水平荷载6.1吊车竖向和水平荷载6.2多台吊车的组合6.3吊车荷载的动力系数6.4吊车荷载的组合值、频遇值及准永久值第一章6.1吊车竖向和水平荷载6.1.1吊车竖向荷载标准值，应采用吊车的最大轮压或最小轮压。6.1.2吊车纵向和横向水平荷载，应按下列规定采用：1吊车纵向水平荷载标准值，应按作用在一边轨道上所有刹车轮的最大轮压之和的10%采用；该项荷载的作用点位于刹车轮与轨道的接触点，其方向与轨道方向一致。2吊车横向水平荷载标准值，应取横行小车重量与额定起重量之和的百分数，并应乘以重力加速度，吊车横向水平荷载标准值的百分数应按表6.1.2采用。表氐1.2吊车横向水平荷载标准值的百分数吊车类型百分数诧）<1012软钩吊车108磧钩吊车203吊车横向水平荷载应等分于桥架的两端，分别由轨道上的车轮平均传至轨道，其方向与轨道垂直，并应考虑正反两个方向的刹车情况。注：1悬挂吊车的水平荷载应由支撑系统承受；设计该支撑系统时，尚应考虑风荷载与悬挂吊车水平荷载的组合;2手动吊车及电动葫芦可不考虑水平荷载。条文说明6.1吊车竖向和水平荷载6.1.1按吊车荷载设计结构时，有关吊车的技术资料（包括吊车的最大或最小轮压）都应由工艺提供。多年实践表明，由各工厂设计的起重机械，其参数和尺寸不太可能完全与该标准保持一致。因此，设计时仍应直接参照制造厂当时的产品规格作为设计依据。选用的吊车是按其工作的繁重程度来分级的，这不仅对吊车本身的设计有直接的意义，也和厂房结构的设计有关。国家标准《起重机设计规范》GB3811-83是参照国际标准《起重设备分级》ISO4301-1980的原则，重新划分了起重机的工作级别。在考虑吊车繁重程度时，它区分了吊车的利用次数和荷载大小两种因素。按吊车在使用期内要求的总工作循环次数分成10个利用等级，又按吊车荷载达到其额定值的频繁程度分成4个载荷状态（轻、中、重、特重）。根据要求的利用等级和载荷状态，确定吊车的工作级别，共分8个级别作为吊车设计的依据。这样的工作级别划分在原则上也适用于厂房的结构设计，虽然根据过去的设计经验，在按吊车荷载设计结构时，仅参照吊车的载荷状态将其划分为轻、中、重和超重4级工作制，而不考虑吊车的利用因素，这样做实际上也并不会影响到厂房的结构设计，但是，在执行国家标准《起重机设计规范》GB3811-83以来，所有吊车的生产和定货，项目的工艺设计以及土建原始资料的提供，都以吊车的工作级别为依据，因此在吊车荷载的规定中也相应改用按工作级别划分。采用的工作级别是按表5与过去的工作制等级相对应的。表5吊车的工作制等级与工作级别的对应关系工作制等级轻级中统趨重级工作级跚Al—A3A6tA76.1.2吊车的水平荷载分纵向和横向两种分别由吊车的大车和小车的运行机构在启动或制动时弓I起的惯性力产生。惯性力为运行重量与运行加速度的乘积，但必须通过制动轮与钢轨间的摩擦传递给厂房结构。因此，吊车的水平荷载取决于制动轮的轮压和它与钢轨间的滑动摩擦系数，摩擦系数一般可取0.14。在规范TJ9-74中，吊车纵向水平荷载取作用在一边轨道上所有刹车轮最大轮压之和的10%，虽比理论值为低，但经长期使用检验，尚未发现有问题。太原重机学院曾对1台300t中级工作制的桥式吊车进行了纵向水平荷载的测试，得出大车制动力系数为0.084-0.091,与规范规定值比较接近。因此，纵向水平荷载的取值仍保持不变。如考虑小车制动轮数占总轮数之半，则理论上a应取0.07，但TJ9-74当年对软钩吊车取a不小于0.05,对硬钩吊车取a为0.10，并规定该荷载仅由一边轨道上各车轮平均传递到轨顶，方向与轨道垂直，同时考虑正反两个方向。经浙江大学、太原重机学院及原第一机械工业部第一设计院等单位，在3个地区对5个厂房及12个露天栈桥的额定起重量为5t~75t的中级工作制桥式吊车进行了实测。实测结果表明：小车制动力的上限均超过规范的规定值，而且横向水平荷载系数a往往随吊车起重量的减小而增大，这可能是由于司机对起重量大的吊车能控制以较低的运行速度所致。根据实测资料分别给出5t~75t吊车上小车制动力的统计参数，见表6。若对小车制动力的标准值按保证率99.9%取值，则'w，由此得出系数a,除5t吊...
