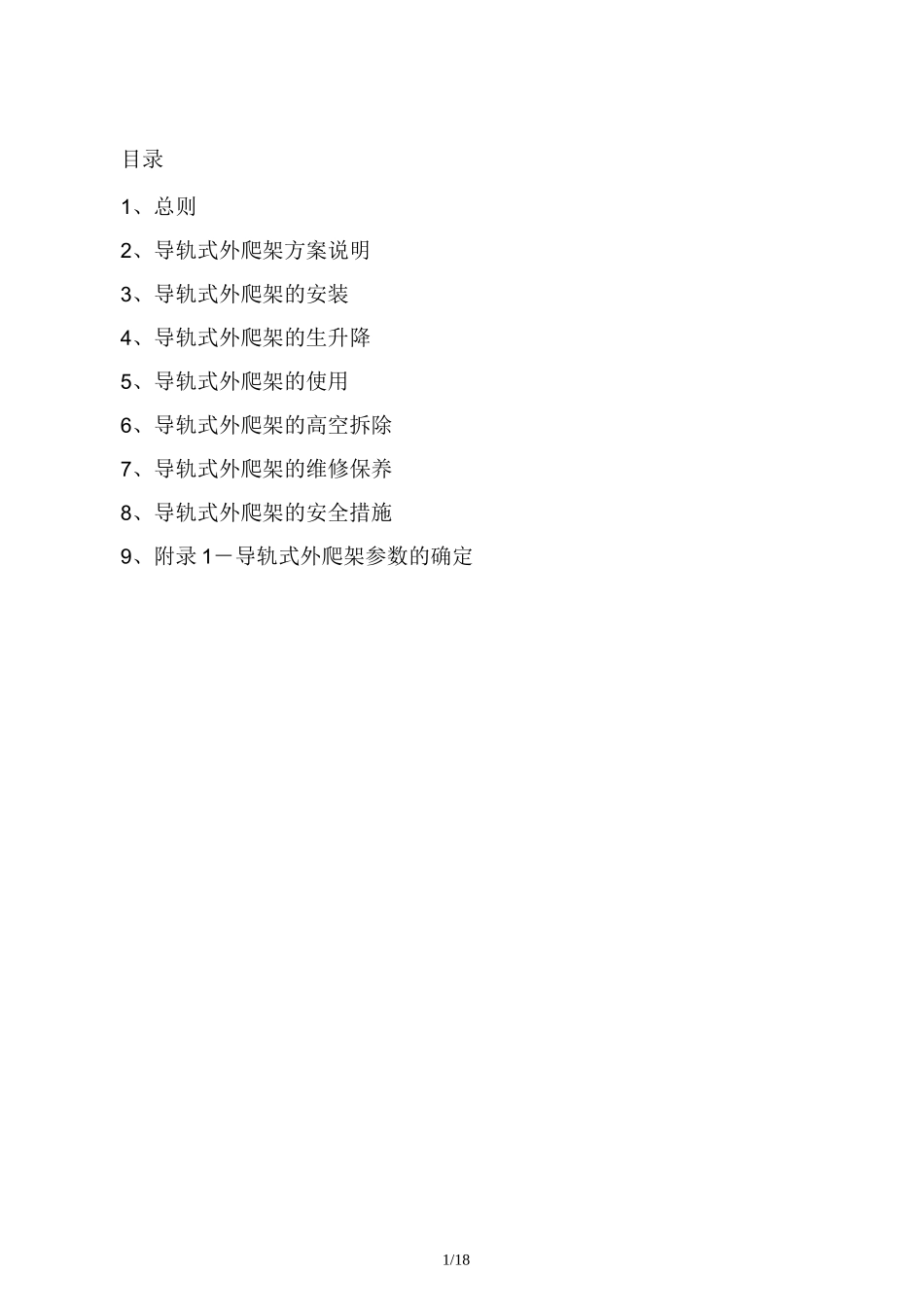

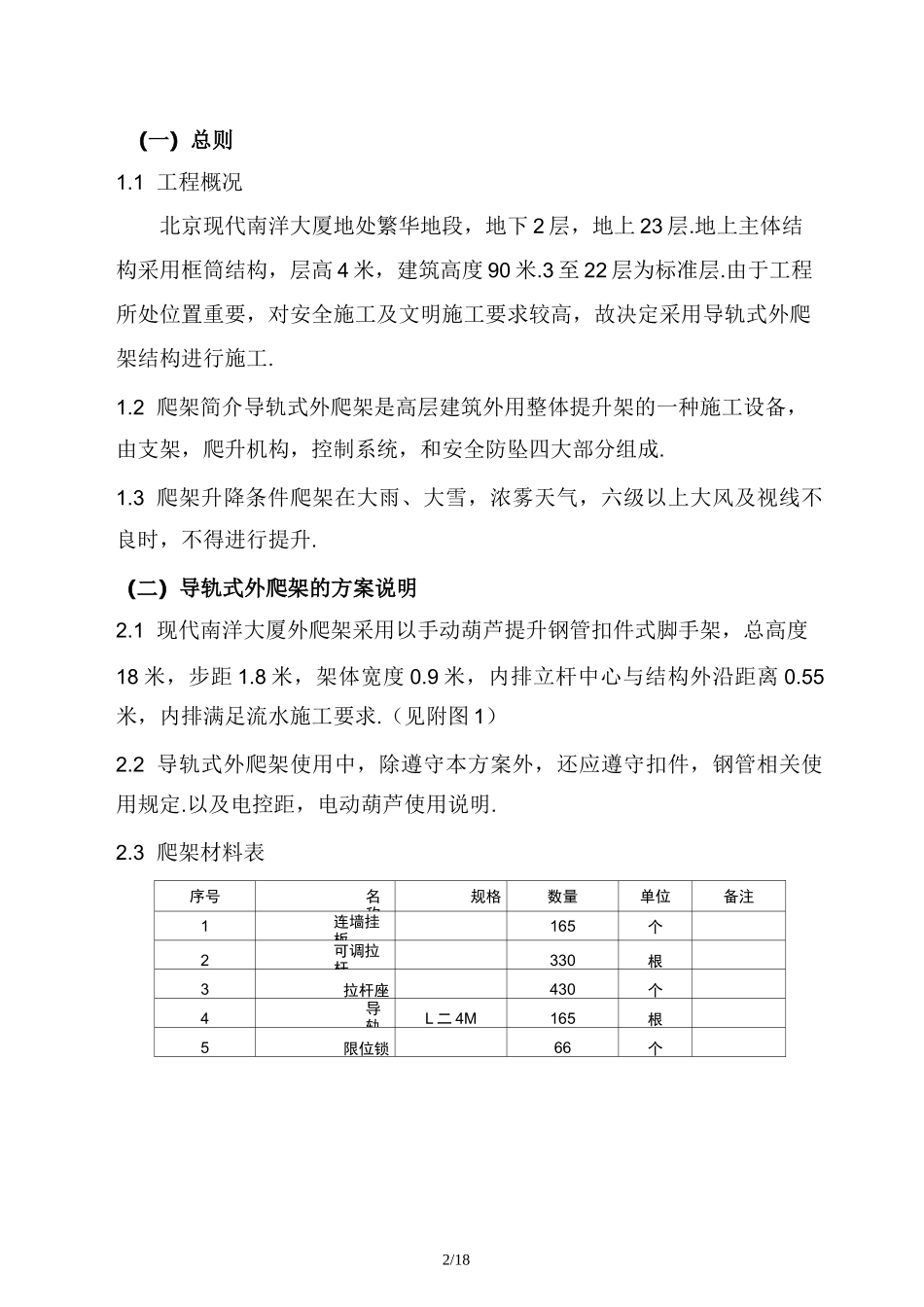

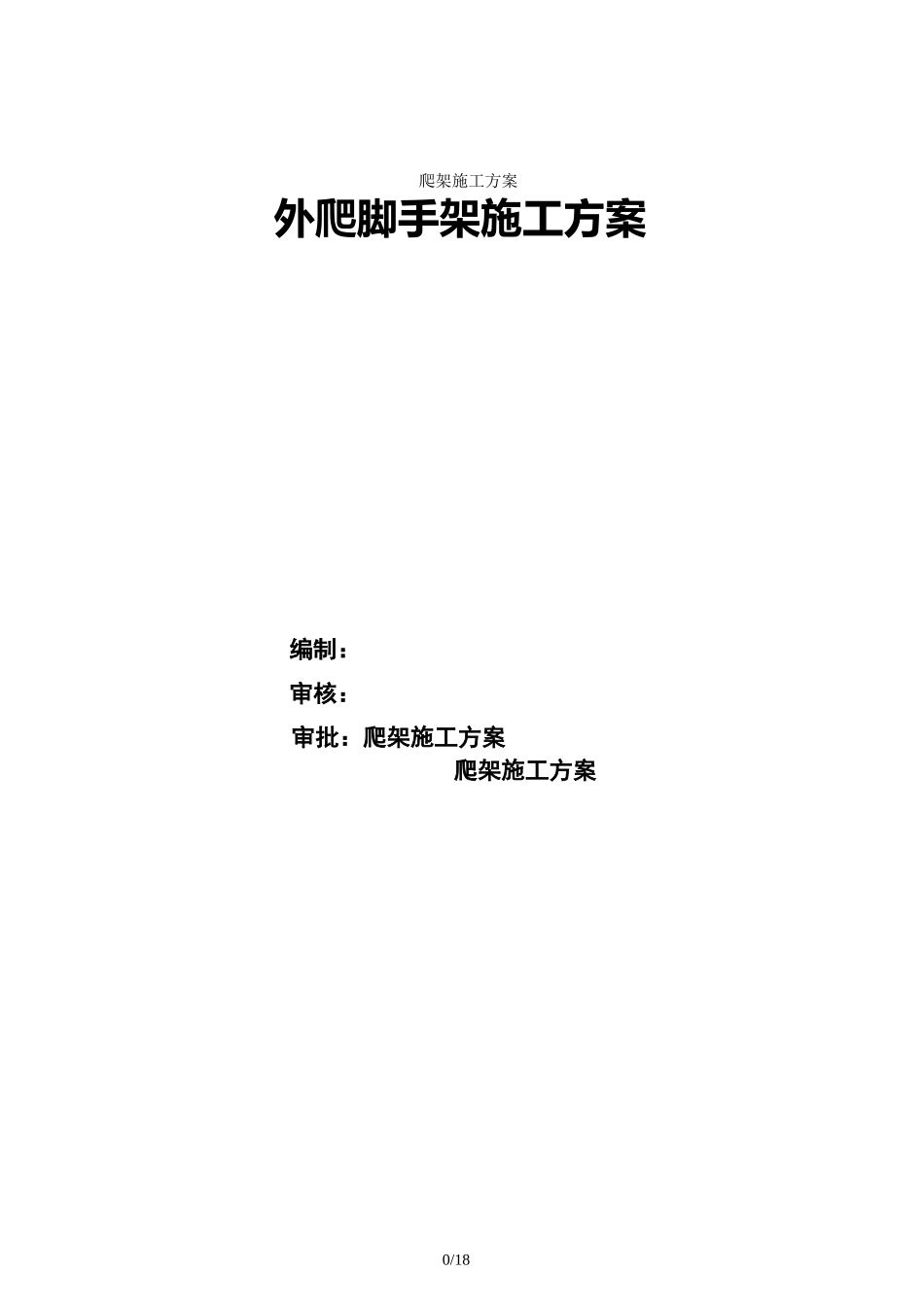

0/18爬架施工方案外爬脚手架施工方案编制：审核：审批：爬架施工方案爬架施工方案1/18目录1、总则2、导轨式外爬架方案说明3、导轨式外爬架的安装4、导轨式外爬架的生升降5、导轨式外爬架的使用6、导轨式外爬架的高空拆除7、导轨式外爬架的维修保养8、导轨式外爬架的安全措施9、附录1－导轨式外爬架参数的确定2/18（一）总则1.1工程概况北京现代南洋大厦地处繁华地段，地下2层，地上23层.地上主体结构采用框筒结构，层高4米，建筑高度90米.3至22层为标准层.由于工程所处位置重要，对安全施工及文明施工要求较高，故决定采用导轨式外爬架结构进行施工.1.2爬架简介导轨式外爬架是高层建筑外用整体提升架的一种施工设备，由支架，爬升机构，控制系统，和安全防坠四大部分组成.1.3爬架升降条件爬架在大雨、大雪，浓雾天气，六级以上大风及视线不良时，不得进行提升.（二）导轨式外爬架的方案说明2.1现代南洋大厦外爬架采用以手动葫芦提升钢管扣件式脚手架，总高度18米，步距1.8米，架体宽度0.9米，内排立杆中心与结构外沿距离0.55米，内排满足流水施工要求.（见附图1）2.2导轨式外爬架使用中，除遵守本方案外，还应遵守扣件，钢管相关使用规定.以及电控距，电动葫芦使用说明.2.3爬架材料表序号名称规格数量单位备注1连墙挂板165个2可调拉杆330根3拉杆座430个4导轨L二4M165根5限位锁66个3/186锁夹132个7导论组240个8提升挂座33个9提升滑轮组件33套10销轴20x55760个11销轴20x70200个12开口销4x36967个13螺栓M20x401400个14螺母M201400个15立杆连接销198个16立杆LG-300165根17立杆LG-18033根18穿墙螺栓M24x1000320根19穿墙螺栓M24x116010根20螺母M241320个21垫板80x80x10330个22花篮螺栓M24-CO297个23绳卡Y151782个24绳卡Y20264个25钢丝绳15.56x1926钢丝绳19.56x3727电控足巨40线接头1个28电动胡户10吨x9米33个29电缆线若十30钢管48x3.5若十31扣件若十32安全网若十33脚手板若十2.4准备材料、工具：2.4.1材料材质必须符合国家有关要求.2.4.2准备电工工具（螺丝刀、电工刀、钳子、扳手、试电笔、万用表、绝缘胶布），机械工具（榔头、扳手、钳子、线锤、水平尺、卷尺），指挥4/18工具（对讲机六台、哨子每人一支、扩音机一套），电焊机，气焊机，切断机等.2.5建立系列完善的管理制度、岗位责任制度，安全检查制度，维修保养制.2.6编制适应工程需要的施工组织设计.2.7组织有关人员进行全面技术、安全交底.（三）导轨式爬架的安装3.1WDJ碗扣型多功能脚手架支架安装3.1.1在爬架安装前先搭设一安装平台,平台应能承受10KN/M2荷载,平台水平度应控制在20mm之内，平台宽度1200mm以上，平台内缘离墙距离300mm，平台外缘应设有防护栏及踢脚板.3.1.2按平面布置图，将滑轮组件摆放就位，滑轮平面方向应于建筑物外墙切线方向平行•滑轮组应对准预留孔，偏差小于±10mm.3.1.3第一步架的组装是整套爬架安装质量的关键一步，须严格控制水平度、垂直度和离墙距离.3.1.4碗扣脚手架质量要求：不允许使用明显弯曲、压扁、开裂、脱焊、焊头断裂变形及严重锈蚀者.3.1.5碗扣脚手架为标准杆件，其安装精度要求高，必要时可采用可调底座，以保证横杆的平直，碗扣牢靠.3.1.6相邻立杆接头要错开，以保证支架整体刚度.立杆轴向最大偏差小于20mm.3.1.7同一横杆两端高差不超过5mm,相邻提升点处横杆累计高差不超过20mm；5/183.1.8已安装误差允许范围时，应调整合格后，才能组装下一步架；3.1.9支架安装应与结构施工同步，支架始终高出施工楼面1.2m~2m;3.1.10在爬升机构前，支架应与煤层建筑物监理临时附墙卸荷；3.1.11在每个提升点处和转角处向两侧搭设剪刀撑，倾角45o~60。剪刀撑水平投影封闭.外排剪刀撑搭至架顶，内排剪刀撑从提升点处向中间搭设，高度应达到上导轮处；剪刀撑的斜杆除两端用旋转扣件与脚手架立杆或横杆扣紧外，在其中部还必须有扣接点；3.1.12从滑轮组件起步，向上搭设“之”字形廊道斜杆至顶端.注意不要与导轨干涉；3.2扣件式钢管脚手架支架安装3.2.1在爬架安装前搭设一安装平台，平台应能承受10KN/m2荷载，平台水平度应控制在20mm之内，平台宽度1200mm之上，平台内缘离墙距离300mm，平台外缘应设有防护栏...
