风机吊装场地详图VIP免费

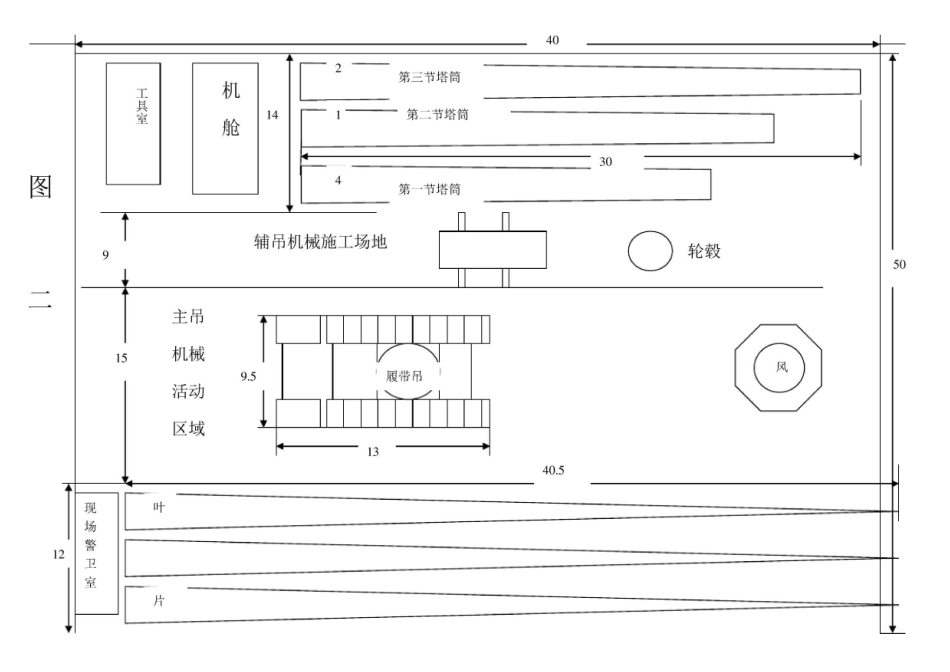

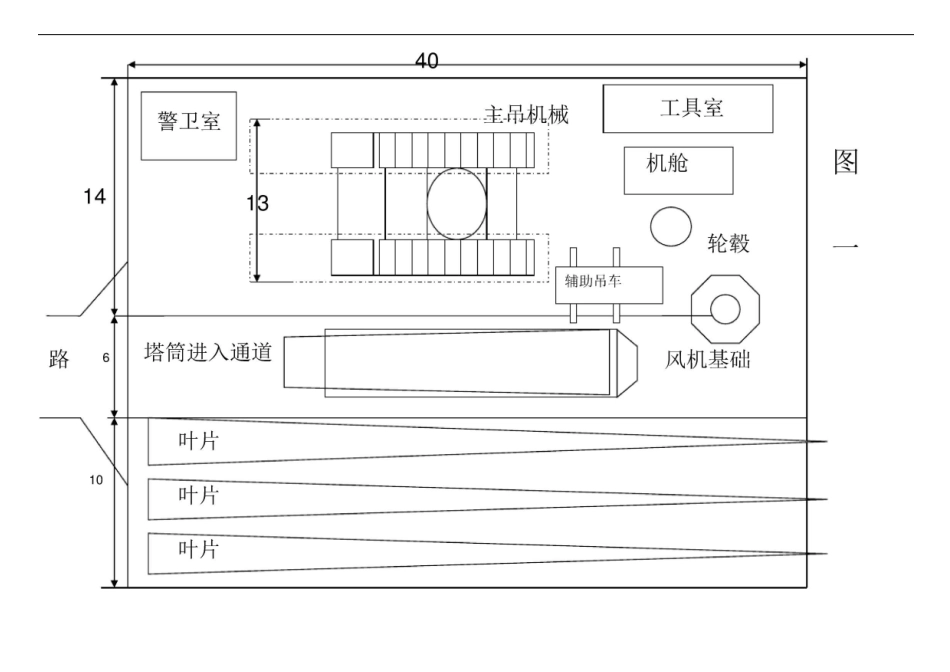

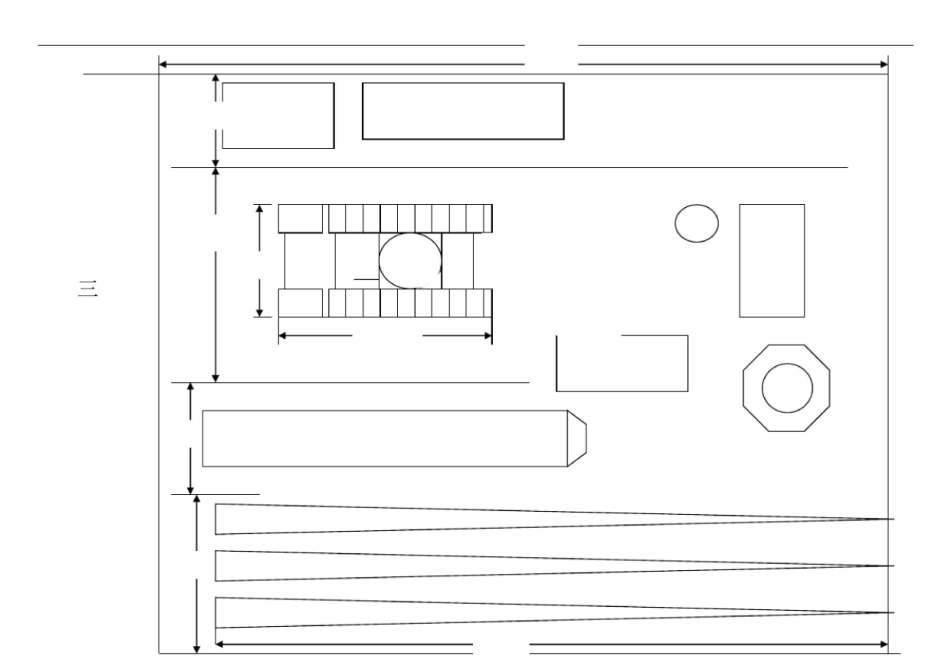

45图机1舱9.丿11风机基叶片140.现场警卫履带辅助汽车主吊机轮主机活区塔筒运输车进入场安装单位工具风机基础40m履带吊组合场地塔筒存放处会车场地10U风机间运输道路说明：（1）、图一场地：40mX30m；图二场地：40mX50m；图三场地：40mX40m。所有场地以轮毂组合位置为中心半径60m内不得有高出1m的悬崖、断面等。（2）、图二场地可以存放包括塔筒在内所有的设备和机械，满足叶片和轮毂组合要求，每组合一片叶片在下面加支点。（3）、图三场地可存放不含塔筒的所有设备和机械，基本能满足叶片和轮毂组合要求，每组合一片叶片在下面加支点。（4）、图一场地能满足存放不含塔筒的设备和机械，但不能满足叶片和轮毂组合要求，每组合一片叶片需要用辅助吊车吊着叶片。（5）、使用履带吊的吊装场地要根据实际情况增加吊装组装场地约10mX100m；使用汽车吊的吊装场地要增加10mX60m的组装场地。（6）、图四表示在上述三种场地情况下，组合叶片和轮毂时各场地的使用辅助吊车情况。（7）、上述三种场地比较，图一表示的场地比其他两种场地多需要一台50t级别的起重机械。（8）、场地技术要求：1、所有场地平整后使用压路机轧实，能满足设备运输车辆进入.地面承压能力在5kg/cm2。2、场地内所有的坑、临沟面必须轧实，场地临沟（坑）安全距离为沟（坑）深度的1.5倍。3、场地平整度误差在20cm内，主吊机械活动范围不得超过10cm。4、整个场地内不得积水，满足排水要求；不得出现明显的淤泥情况。
