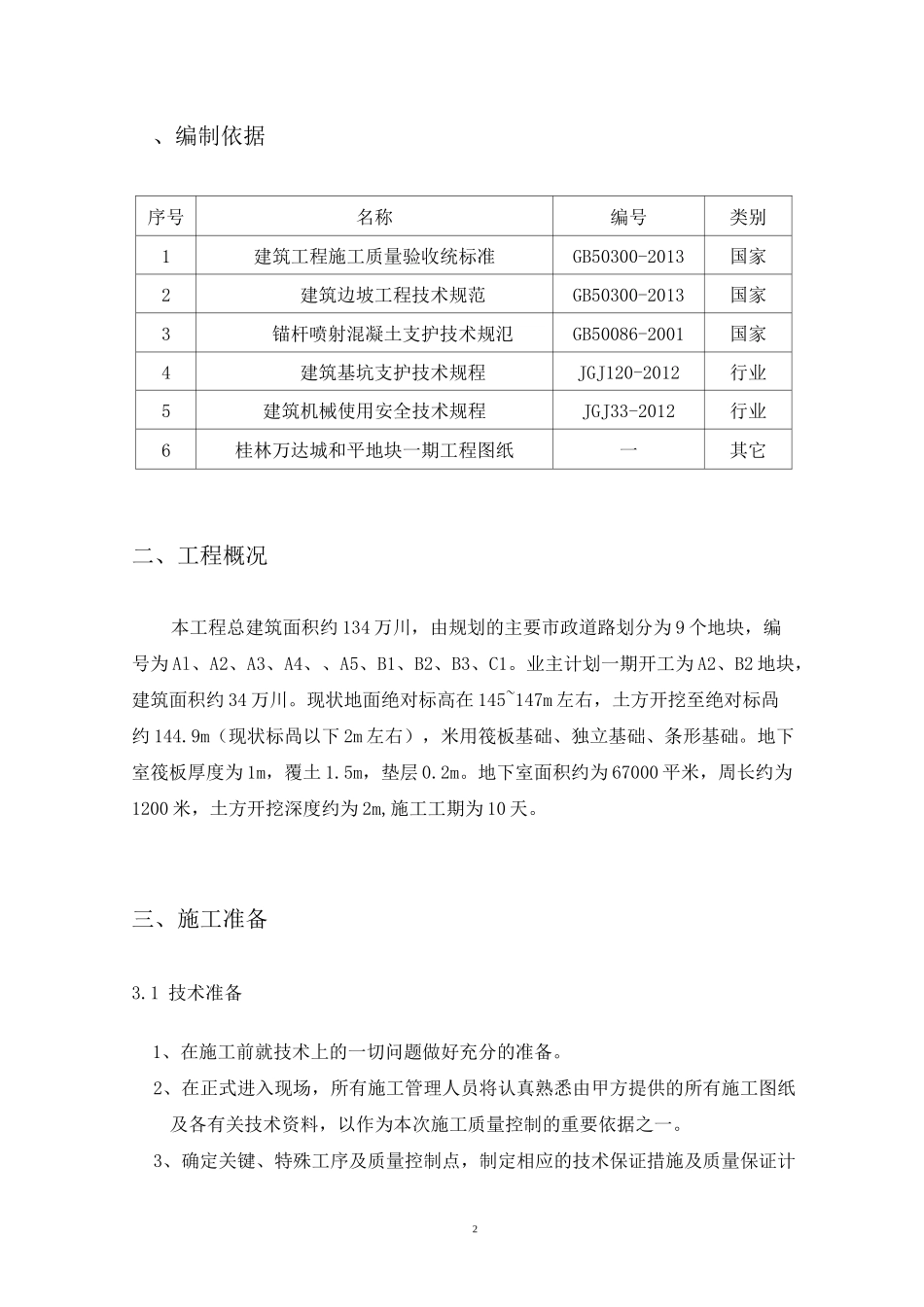

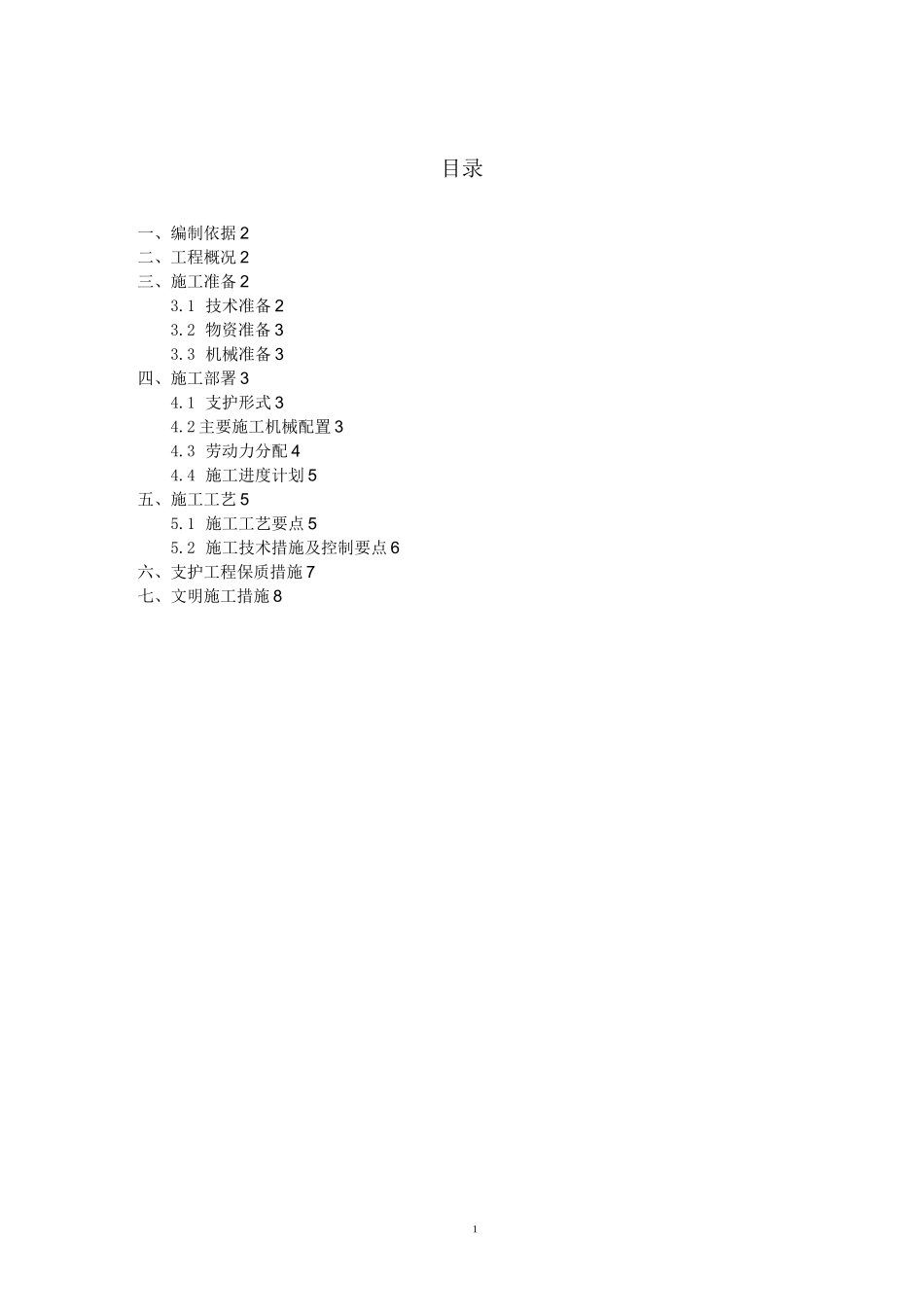

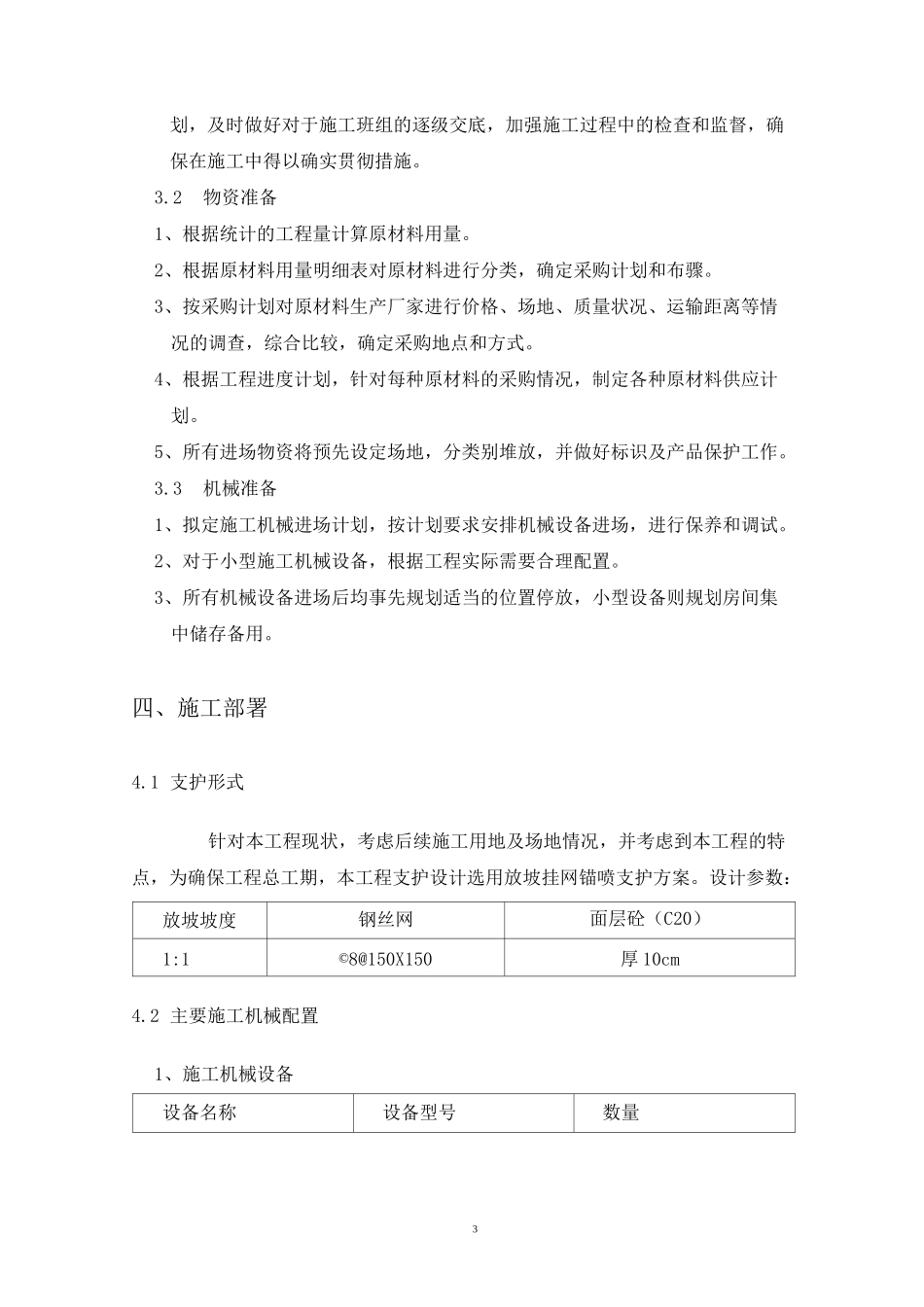

1目录一、编制依据2二、工程概况2三、施工准备23.1技术准备23.2物资准备33.3机械准备3四、施工部署34.1支护形式34.2主要施工机械配置34.3劳动力分配44.4施工进度计划5五、施工工艺55.1施工工艺要点55.2施工技术措施及控制要点6六、支护工程保质措施7七、文明施工措施82、编制依据序号名称编号类别1建筑工程施工质量验收统标准GB50300-2013国家2建筑边坡工程技术规范GB50300-2013国家3锚杆喷射混凝土支护技术规氾GB50086-2001国家4建筑基坑支护技术规程JGJ120-2012行业5建筑机械使用安全技术规程JGJ33-2012行业6桂林万达城和平地块一期工程图纸一其它二、工程概况本工程总建筑面积约134万川，由规划的主要市政道路划分为9个地块，编号为Al、A2、A3、A4、、A5、B1、B2、B3、C1。业主计划一期开工为A2、B2地块，建筑面积约34万川。现状地面绝对标高在145~147m左右，土方开挖至绝对标咼约144.9m（现状标咼以下2m左右），米用筏板基础、独立基础、条形基础。地下室筏板厚度为1m，覆土1.5m，垫层0.2m。地下室面积约为67000平米，周长约为1200米，土方开挖深度约为2m,施工工期为10天。三、施工准备3.1技术准备1、在施工前就技术上的一切问题做好充分的准备。2、在正式进入现场，所有施工管理人员将认真熟悉由甲方提供的所有施工图纸及各有关技术资料，以作为本次施工质量控制的重要依据之一。3、确定关键、特殊工序及质量控制点，制定相应的技术保证措施及质量保证计3划，及时做好对于施工班组的逐级交底，加强施工过程中的检查和监督，确保在施工中得以确实贯彻措施。3.2物资准备1、根据统计的工程量计算原材料用量。2、根据原材料用量明细表对原材料进行分类，确定采购计划和布骤。3、按采购计划对原材料生产厂家进行价格、场地、质量状况、运输距离等情况的调查，综合比较，确定采购地点和方式。4、根据工程进度计划，针对每种原材料的采购情况，制定各种原材料供应计划。5、所有进场物资将预先设定场地，分类别堆放，并做好标识及产品保护工作。3.3机械准备1、拟定施工机械进场计划，按计划要求安排机械设备进场，进行保养和调试。2、对于小型施工机械设备，根据工程实际需要合理配置。3、所有机械设备进场后均事先规划适当的位置停放，小型设备则规划房间集中储存备用。四、施工部署4.1支护形式针对本工程现状，考虑后续施工用地及场地情况，并考虑到本工程的特点，为确保工程总工期，本工程支护设计选用放坡挂网锚喷支护方案。设计参数：放坡坡度钢丝网面层砼（C20）1:1©8@150X150厚10cm4.2主要施工机械配置1、施工机械设备设备名称设备型号数量4砼喷射泵PZ-52台空压机12m32台抽水泵DN2002台2、钢筋加工机械设备设备名称设备型号数量钢筋调直机CT40/142台钢筋弯曲机J40-12台钢筋切割机GJ51-322台3、材料材料名称型号规格用量备注钢筋©82吨制钢筋网混凝土C20272立方米用于坡面喷射砖灰砂砖68189块集水井、沉砂池水泥硅酸盐水泥6立方米水沟、集水井、沉砂池抹灰砂中砂适里水沟、集水井、沉砂池抹灰4.3劳动力分配序号分项工程人员1修坡、编网8人钢筋加工2人喷砼7人合计17人2管理人员3人3累计总数人员20人4.4施工进度计划5本工程总工期为10天；本工程计划开工日期为2014年8月18日，即土方开挖动工5天之后开始。根据土方开挖的四个阶段，将边坡支护划分为对应的四个阶段，即地下室划分成四个区域，由东向西按顺序依次进行施工，每个施工阶段用时5天。计划完工日期为2014年8月28日。五、施工工艺5.1施工工艺要点本工程基坑的坡度为1:1，采用由东向西的边坡支护顺序，在土方开挖动工5天之后开始边坡支护，土方开挖按照先开挖四周的护坡处土方，随后修整边坡，做好边坡支护。边坡支护结构施工合格后，继续组织土方开挖。边坡支护按土方开挖的四阶段依次进行施工。如下图所示。边坡总长度约为1200米。排水措施：（1）地面水排水措施6在基坑坡顶设排水沟，水沟坡度3%o,沟宽500mm，高为600mm。同时,每隔100m设置一个尺寸为800X800X1000的沉砂池。（2）坑内排水措施在基坑坡底设排水沟，水沟坡度3%。，沟宽500mm,沟深600mm,每隔30m设置一个尺寸为800X800X1400的集水井，水泵随时将积水抽到坑外...
