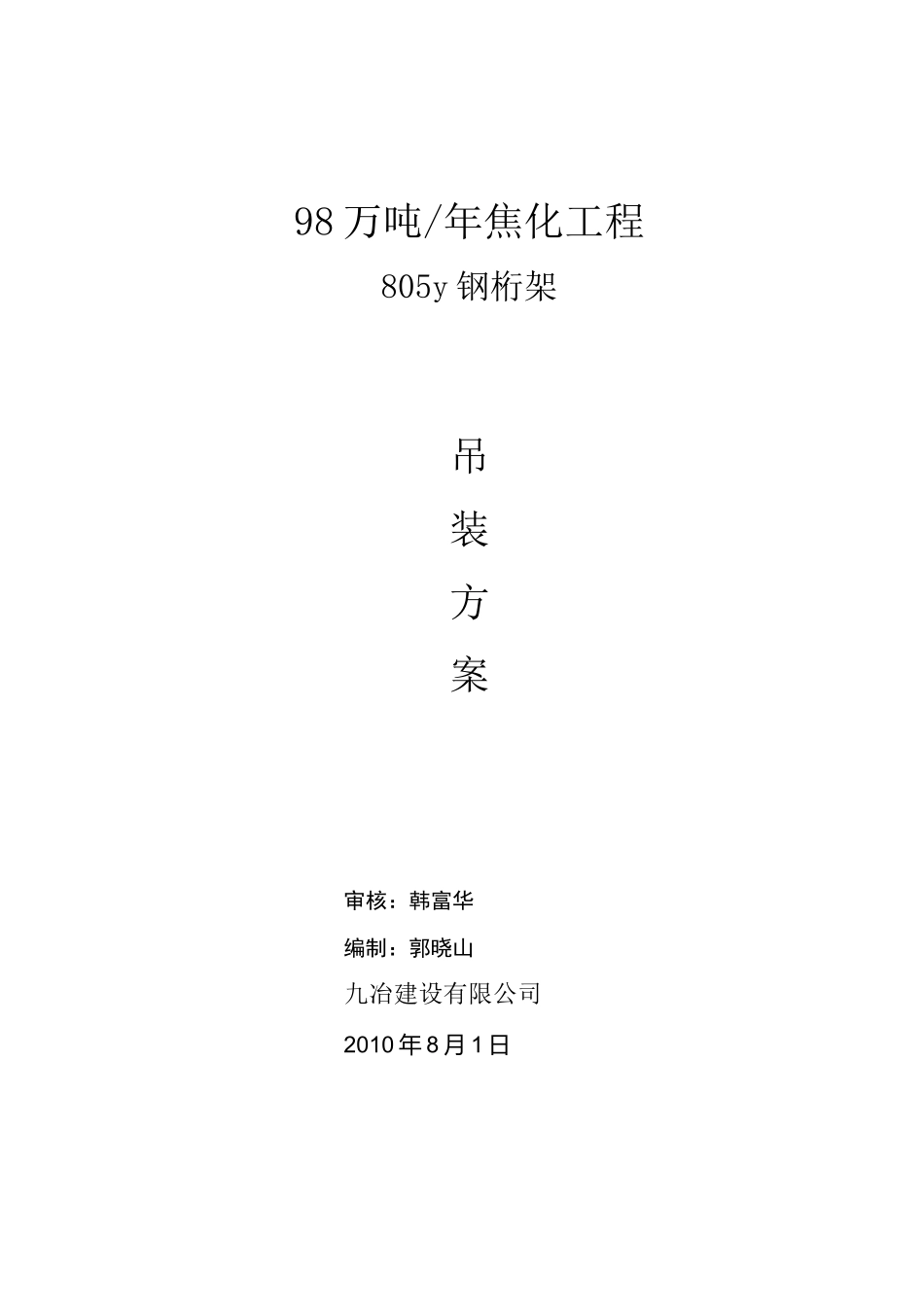

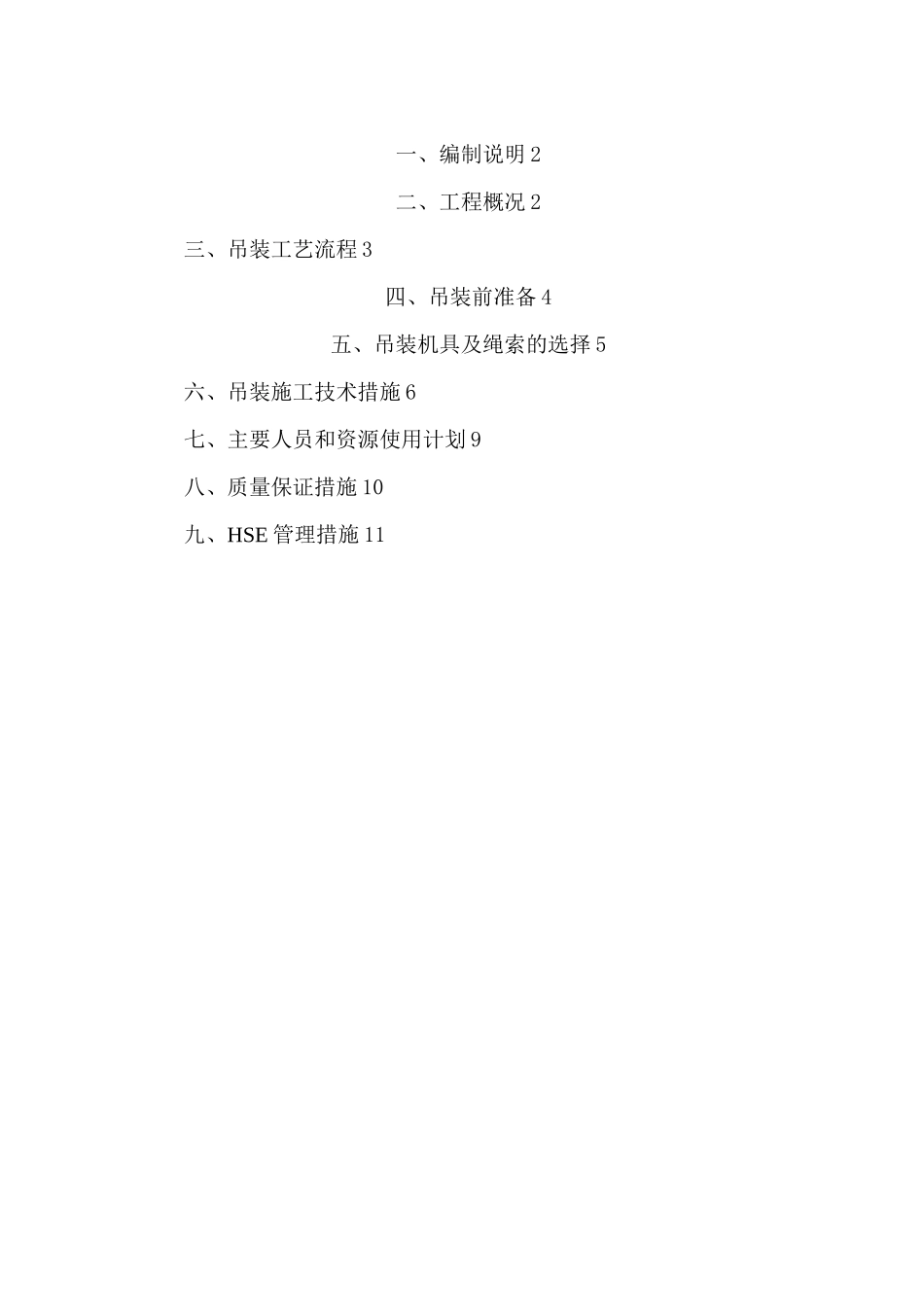

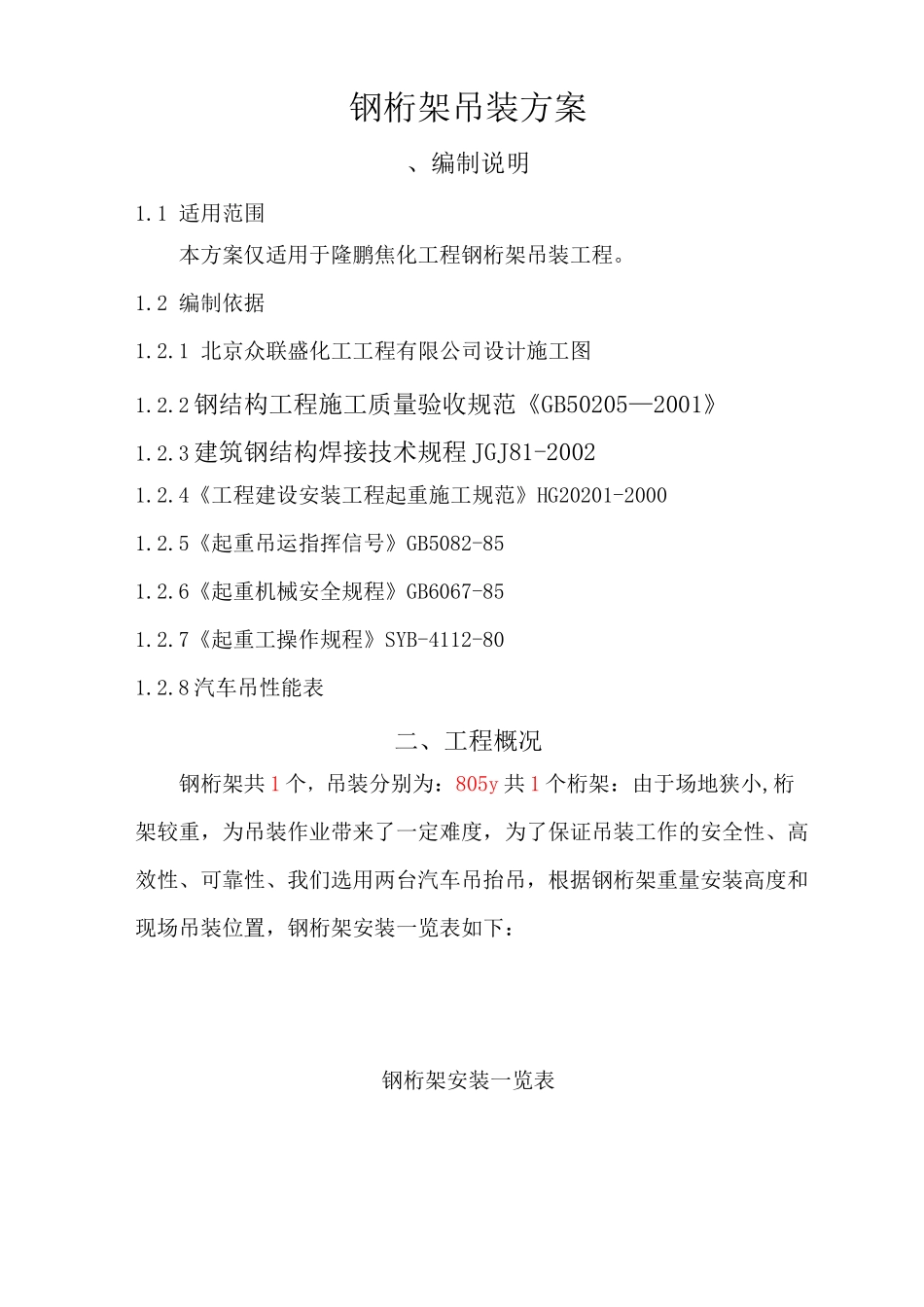

98万吨/年焦化工程805y钢桁架吊装方案审核：韩富华编制：郭晓山九冶建设有限公司2010年8月1日一、编制说明2二、工程概况2三、吊装工艺流程3四、吊装前准备4五、吊装机具及绳索的选择5六、吊装施工技术措施6七、主要人员和资源使用计划9八、质量保证措施10九、HSE管理措施11钢桁架吊装方案、编制说明1.1适用范围本方案仅适用于隆鹏焦化工程钢桁架吊装工程。1.2编制依据1.2.1北京众联盛化工工程有限公司设计施工图1.2.2钢结构工程施工质量验收规范《GB50205—2001》1.2.3建筑钢结构焊接技术规程JGJ81-20021.2.4《工程建设安装工程起重施工规范》HG20201-20001.2.5《起重吊运指挥信号》GB5082-851.2.6《起重机械安全规程》GB6067-851.2.7《起重工操作规程》SYB-4112-801.2.8汽车吊性能表二、工程概况钢桁架共1个，吊装分别为：805y共1个桁架：由于场地狭小,桁架较重，为吊装作业带来了一定难度，为了保证吊装工作的安全性、高效性、可靠性、我们选用两台汽车吊抬吊，根据钢桁架重量安装高度和现场吊装位置，钢桁架安装一览表如下：钢桁架安装一览表序号称名纣mZQ高标装安点高85O8口t25仙O62OO3O8三、吊装工艺流程3.1吊装工艺流程吊装工艺流程3.2钢桁架吊装顺序根据上述钢桁架一览表，计划吊装作业顺序分1次：第一次：1次吊装时间根据制作及现场实际情况，天气状况而定四、吊装前的准备3.1钢桁架吊装前，应对桁架两侧杂物进行清理，吊车吊装位置的场地进行平整，便于吊装作业。3.2吊装前将钢桁架吊装场地硬化，满足吊装要求。3.3吊装人员必须经过项目部安全人员的安全培训教育，吊装指挥人员、铆工、焊工起重工、司机等参与吊装的工作人员必须有相应的上岗工作证书，否则严禁进入施工吊装现场。3.4对现场安装人员做好技术和安全交底，并做好记录。3.5钢桁架吊装前核实好安装制作几何尺寸。3.6项目部技术人员对所有吊装作业人员进行技术交底等工作，做到参与吊装作业的人员人人了解吊装工序。3.7找平找正用的工具及吊装工机具已全部准备好。五、吊装机具及绳索的选择4.1起重机的选择4.1.1选择的依据：（1）安装高度、构件重量及外形尺寸；（2）施工现场条件；（3）安全性能要求；（4）工期要求；（5）施工成本要求；根据上述依据结合现场实际，故采用两台汽车起重机抬吊。4.1.2起重机型号的选择（2）起重机的选择根据现场桁架安装位置，起吊重量和起吊高度，查汽车吊起重性能表，各钢桁架选用吊车见上述一览表。4.2钢丝绳的选择依据起吊重量和高度钢丝绳选用7/8〃（①22.23伽）钢丝绳，避免吊装作业时扭结和旋转，所有构件均采用两点绑扎。六、吊装施工技术措施6.1吊车就位吊车站在钢桁架起吊位置，每个支腿用4根300mm*250mm*1200mm的道木垫起，防止吊车支腿塌陷。6.2钢桁架的绑扎钢桁架绑扎时，两根吊索要等长，吊耳焊结牢固，焊结位置对称、准确，每榀桁架选用4个吊耳（吊耳图如下），绑扎点要对称布置，卡环要把绳索卡死，不能出现松扣现象，桁架内放置管道必须用倒链固定好,防止起吊过程管道在桁架内来回滚动,钢桁架两端底部需用溜绳控制，以便保持平衡。钢桁架吊点的布置见钢桁架示意图：钢桁架吊点示意图6.3钢桁架的起吊钢桁架起吊前由制作位置吊装到中心临时停放位置，用2台(2601及3001)汽车吊进行抬吊，用两台为汽车吊抬吊，起吊各自的起吊高度都为钢桁架底部离地面700mm-800mm左右，这时钢桁架重量全部负载到2台吊车上，观察吊车的运转情况，如无问题，再正式起吊。在起吊的过程中，两台汽车吊必须相互配合，吊车司机应时刻注意指挥人员的哨音和旗语，以哨音和旗语为命令，严格遵守，还应密切注意钢桁架，使其在空中平稳。服从现场起重工的统一指挥，非吊装人员不许接近现场。现场设两名有丰富经验的起重工做为吊装的正副指挥，正指挥站在下面负责全面指挥，副指挥站在桁架柱梁上面负责指挥钢桁架的就位。6.4钢桁架的就位钢栈桥起吊前由现场组对位置吊装到安装前临时停放位置，用2台汽车吊进行抬吊，805y栈桥吊装，用2台为2601及3001汽车吊作为主吊，801汽车吊作为辅吊，起抬尾推进作用，钢桁架因现场土建基础太多，给我方吊车工作半径增加距离，所有用3台吊车配合使用，300吨...
