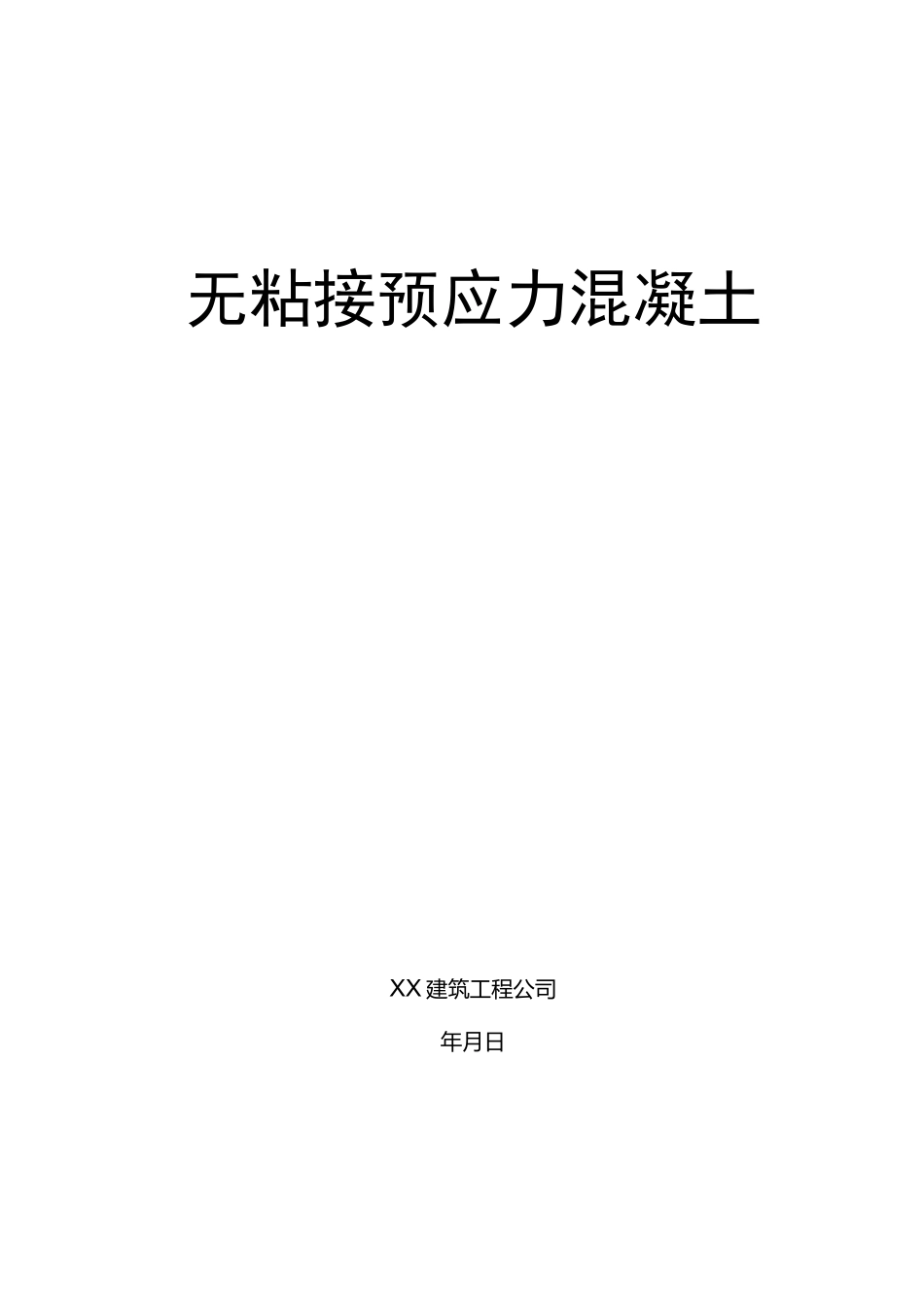

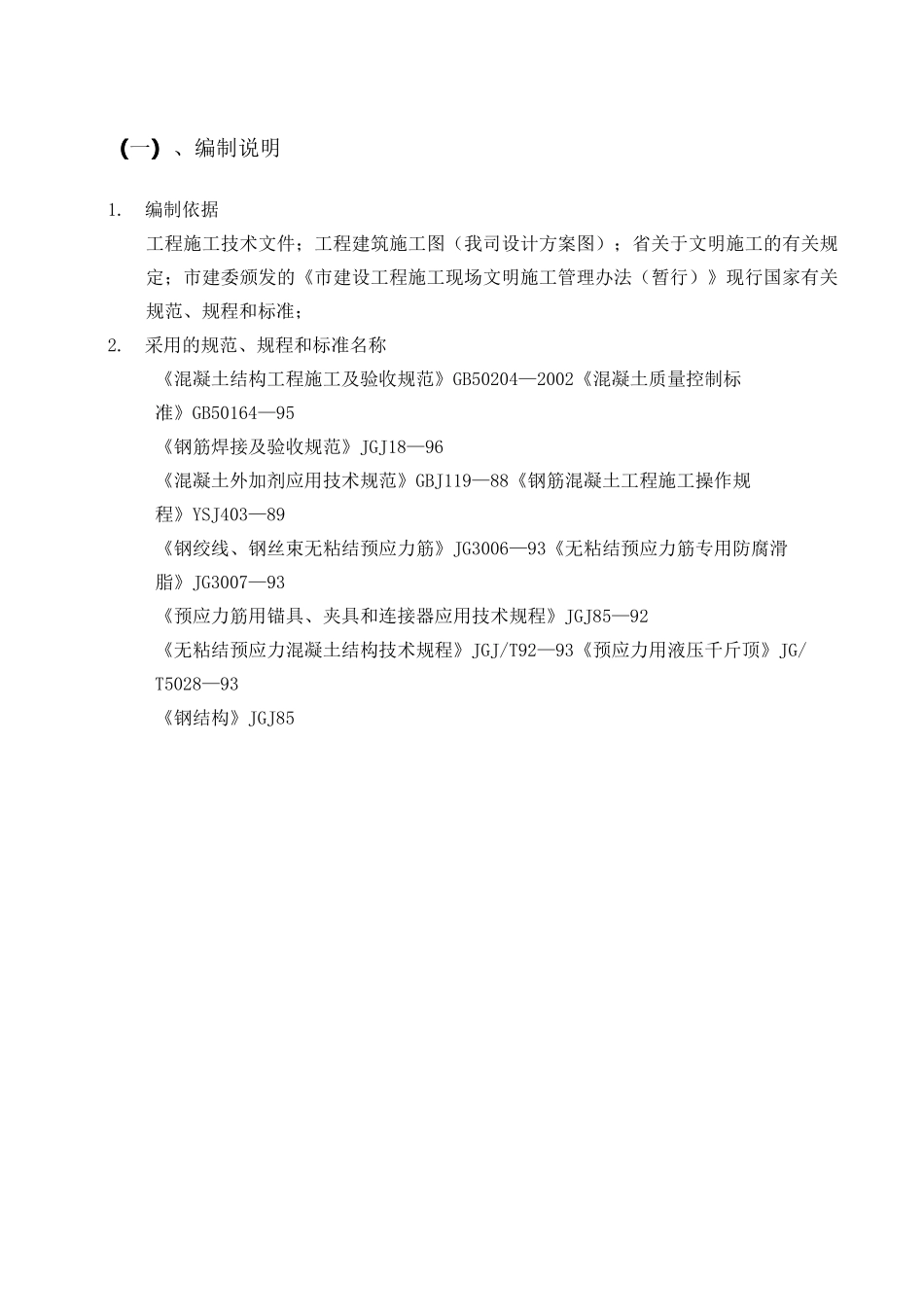

无粘接预应力混凝土XX建筑工程公司年月日目录（一）、编制说明1.编制依据工程施工技术文件；工程建筑施工图（我司设计方案图）；省关于文明施工的有关规定；市建委颁发的《市建设工程施工现场文明施工管理办法（暂行）》现行国家有关规范、规程和标准；2.采用的规范、规程和标准名称《混凝土结构工程施工及验收规范》GB50204—2002《混凝土质量控制标准》GB50164—95《钢筋焊接及验收规范》JGJ18—96《混凝土外加剂应用技术规范》GBJ119—88《钢筋混凝土工程施工操作规程》YSJ403—89《钢绞线、钢丝束无粘结预应力筋》JG3006—93《无粘结预应力筋专用防腐滑脂》JG3007—93《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85—92《无粘结预应力混凝土结构技术规程》JGJ/T92—93《预应力用液压千斤顶》JG/T5028—93《钢结构》JGJ85二）、无粘结预应力施工特点1.本工程结构四层至屋面采用无粘结预应力板，预应力板最大跨为12900mm,最小跨为8900m。预应力筋形采用“抛物线布置”，预应力筋曲线及控制点矢高计算见设计图。2•无粘结预应力筋采用1860Mpa巾j15.24低松弛钢绞线，预应力混凝土强度等级均为C35,预应力钢绞线张拉控制应力为6con=0.75fptk=0.75X1860Mpa=1395Mpa,张拉力为Ncon=6conXAp=1395MpaX139.98mm=195.3KN,张拉时砼要达到设计强度的80%以上，预应力钢绞线应符合《预应力混凝土钢绞线》标准。3•本工程锚具采用I类锚具，张拉端采用夹片式锚具，固定端采用挤压锚具，锚具采用BSM锚固体系（构造如下图）。1-无粘结预应力筋2-夹片卜锚环4-承压板吐嫁旋筋张掠端构造（BSkT15-l）123420已©6,紧贴锚垫板，与锚垫板点焊I60|1-无粘结预应力筋2-螺旋筋3-锚垫板4-挤压锚固定端构造（BSMJ15-1）预应力筋用锚具应符合《预应力筋用锚具、夹具和连接器应用技术规程》规定。（三）、施工安排和进度计划1.预应力筋、锚具及配件均应提前分期运到工地现场,做到既不耽误工期又不致造成材料积压。2.本无粘结预应力的施工进度控制服从土建总包的结构施工进度，无粘结预应力的铺放绑扎，参照土建总体施工方案分段流水。预应力板施工以层为组，并与同层的钢筋工程和水电工程同步穿插进行，应尽量不占工期或少占工期，要保证无粘结预应力筋、锚具、承压板、螺旋筋等材料充足。3.预应力筋张拉不占用工期，但为提高模板的周转率，一般只要混凝土达到所规定的强度后即可张拉，以利于尽快拆模。预应力筋张拉前严禁拆除板底模及支撑。总之，对于无粘结预应力的施工进度的安排应以施工质量为前提，在允许的条件下，合理安排好各分项的实施工作，确保总体土建施工进度的实现。（四）、施工工艺流程1.预应力板施工流程2.下料无粘结预应力筋由本专业施工生产部门对预应力筋按照施工图纸进行下料。根据下料长度用无齿锯切断。预应力筋的下料长度为：一端张拉按曲线孔道长度加800mm，两端张拉按曲线孔道长度加1600mm，曲线孔道长度可按下式计算：L=[1+8Xf2^(3XL2)]XLT式中L—孔道长度TL—抛物线水平投影长度f—抛物线矢高3.下料组装对一端锚固，一端张拉的预应力筋还要逐根进行固定端挤压锚的组装。两端张拉的预应力筋下料组装后直接运到工地现场。然后再将各种类型的预应力筋按图纸的不同编号保存、堆放。当无粘结预应力筋、锚具及配件运到工地，铺放使用前，应将其妥善保存在干燥平整的地方，下边要有垫木，上面要采取防雨措施，锚具、配件要存放在室内，运输、存放时都要尽量避免预应力筋外皮破损。4.马凳制作铺放根据预应力筋不同位置的矢高进行马登制作。马凳制作完毕后根据不同的高度进行分类、编号、存放以备铺放使用。马凳应根据马登布置平面图进行铺放。马凳布置具体见技术交底。5.张拉端的组装根据施工图纸，安装凹进砼表面的张拉端结点。要求承压板与预应力筋垂直且位置正确。调整好后用电焊焊接牢固。(张拉端节点见下图)1234590|1-穴模2-张拉锚3-承压板4-螺旋筋5-无粘结预应力筋预应力板张拉端做法6.铺放板筋预应力板筋为双向布置，所以需要制定严格的铺放顺序，以保证预应力筋的设计矢高，且避免施工中的混乱。铺设预应力筋前还要特别注意与非预应力筋的铺设走向位置协调配合一致。无粘结预应力...
