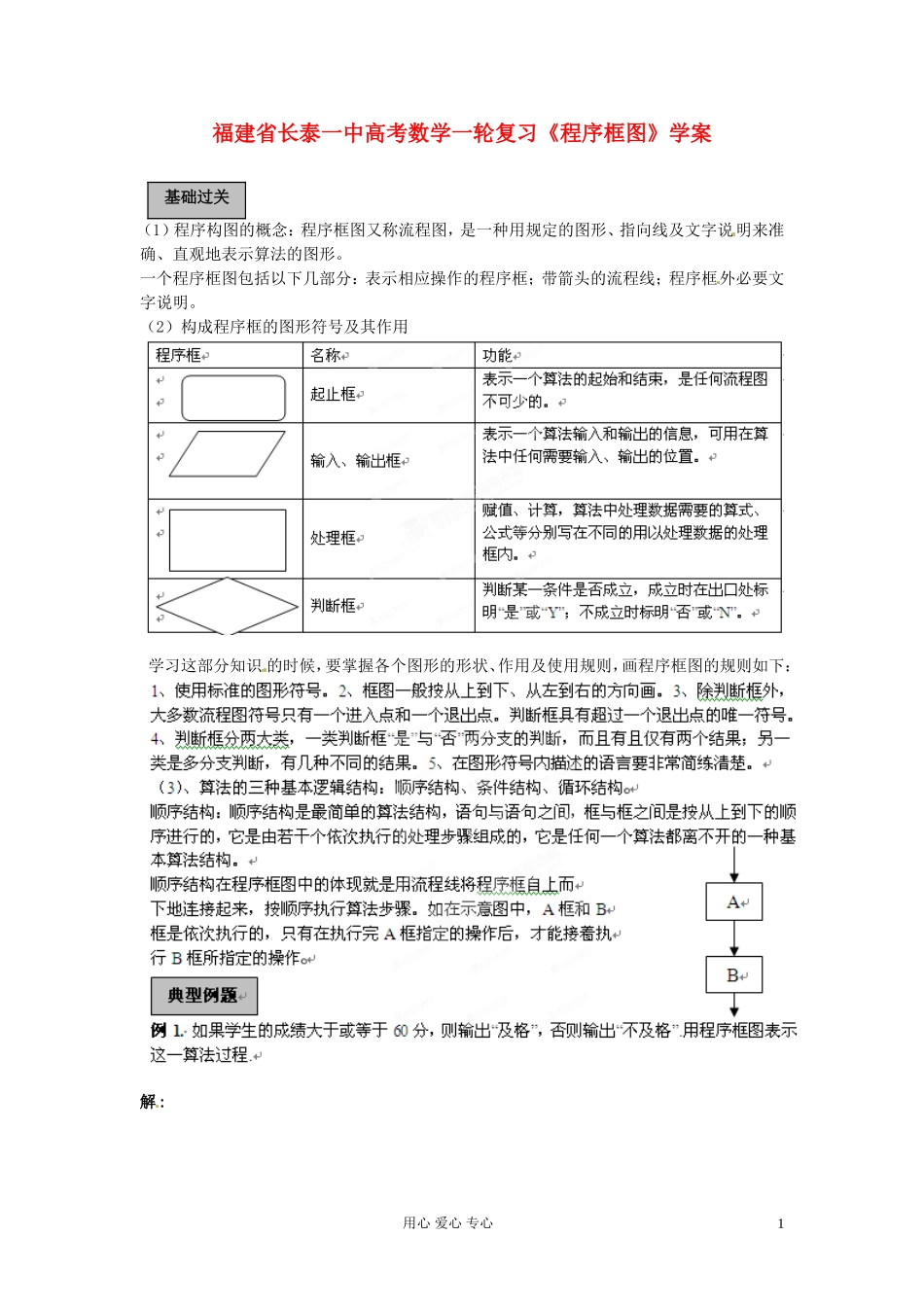

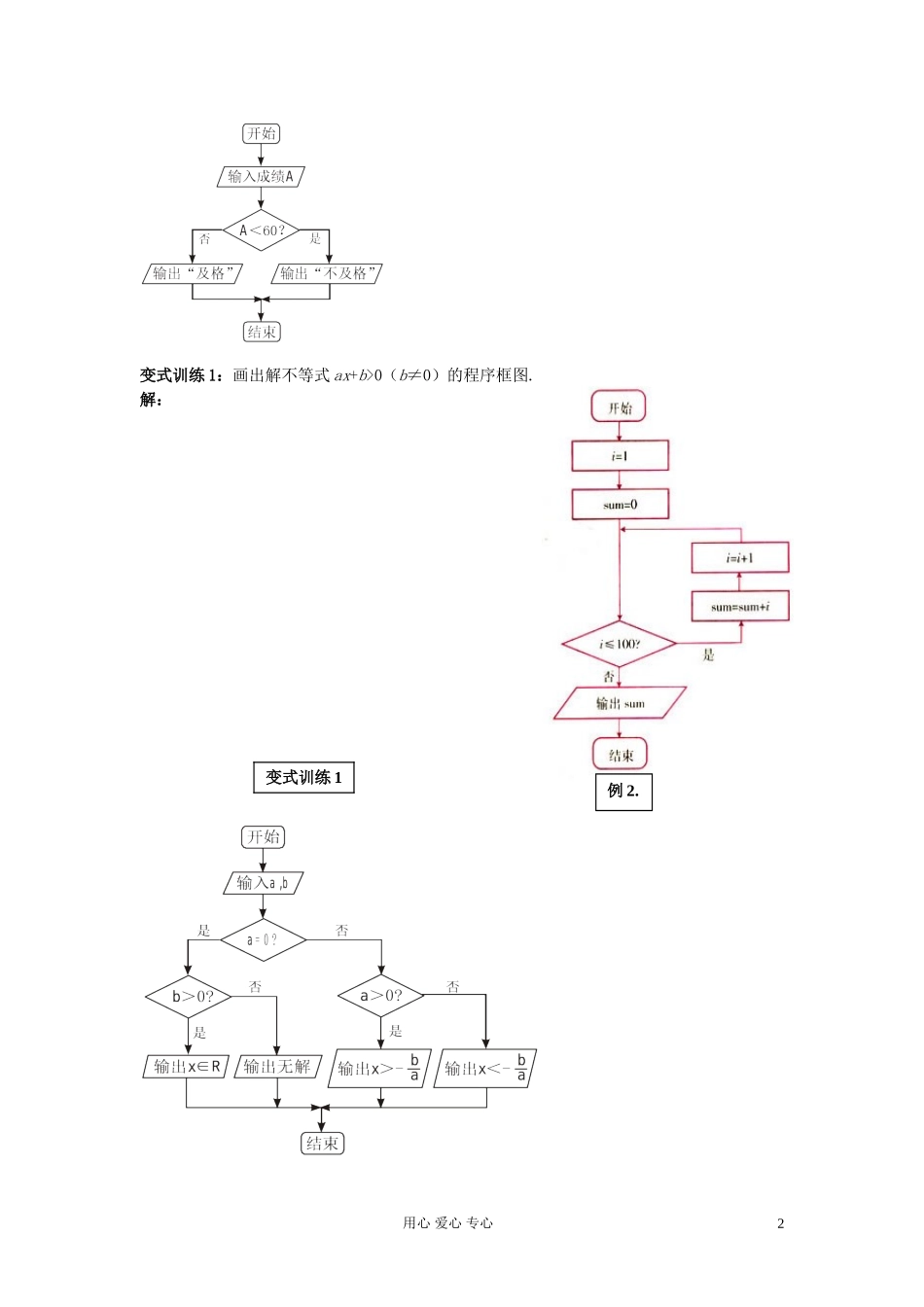

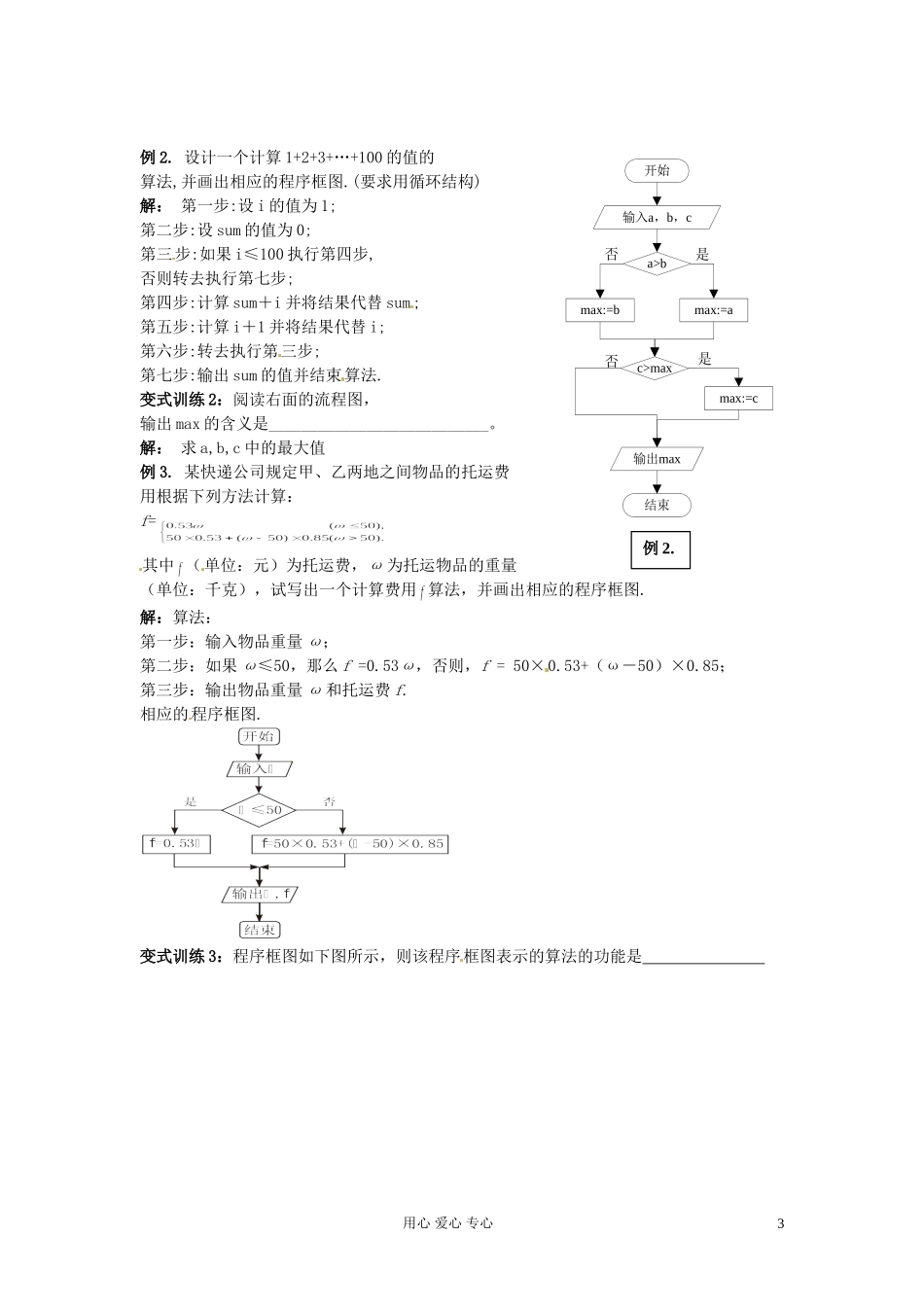

福建省长泰一中高考数学一轮复习《程序框图》学案（1）程序构图的概念：程序框图又称流程图，是一种用规定的图形、指向线及文字说明来准确、直观地表示算法的图形。一个程序框图包括以下几部分：表示相应操作的程序框；带箭头的流程线；程序框外必要文字说明。（2）构成程序框的图形符号及其作用学习这部分知识的时候，要掌握各个图形的形状、作用及使用规则，画程序框图的规则如下：解:用心爱心专心1基础过关变式训练1：画出解不等式ax+b>0（b≠0）的程序框图.解：用心爱心专心2例2.变式训练1例2.设计一个计算1+2+3+…+100的值的算法,并画出相应的程序框图.(要求用循环结构)解：第一步:设i的值为1;第二步:设sum的值为0;第三步:如果i≤100执行第四步,否则转去执行第七步;第四步:计算sum＋i并将结果代替sum;第五步:计算i＋1并将结果代替i;第六步:转去执行第三步;第七步:输出sum的值并结束算法.变式训练2：阅读右面的流程图，输出max的含义是___________________________。解：求a,b,c中的最大值例3.某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算：f=其中（单位：元）为托运费，ω为托运物品的重量（单位：千克），试写出一个计算费用算法，并画出相应的程序框图.解：算法：第一步：输入物品重量ω；第二步：如果ω≤50，那么f=0.53ω，否则，f=50×0.53+（ω－50）×0.85；第三步：输出物品重量ω和托运费f.相应的程序框图.变式训练3：程序框图如下图所示，则该程序框图表示的算法的功能是用心爱心专心3开始输入a，b，ca>bmax:=bmax:=ac>maxmax:=c输出max结束是否否是例2.解：:求使成立的最小正整数n的值加2。例4．下面是计算应纳税所得额的算法过程，其算法如下：S1输入工资x(x<=5000);S2如果x<=800,那么y=0;如果800
