制图员三级理论知识模拟考试题含答案 VIP免费

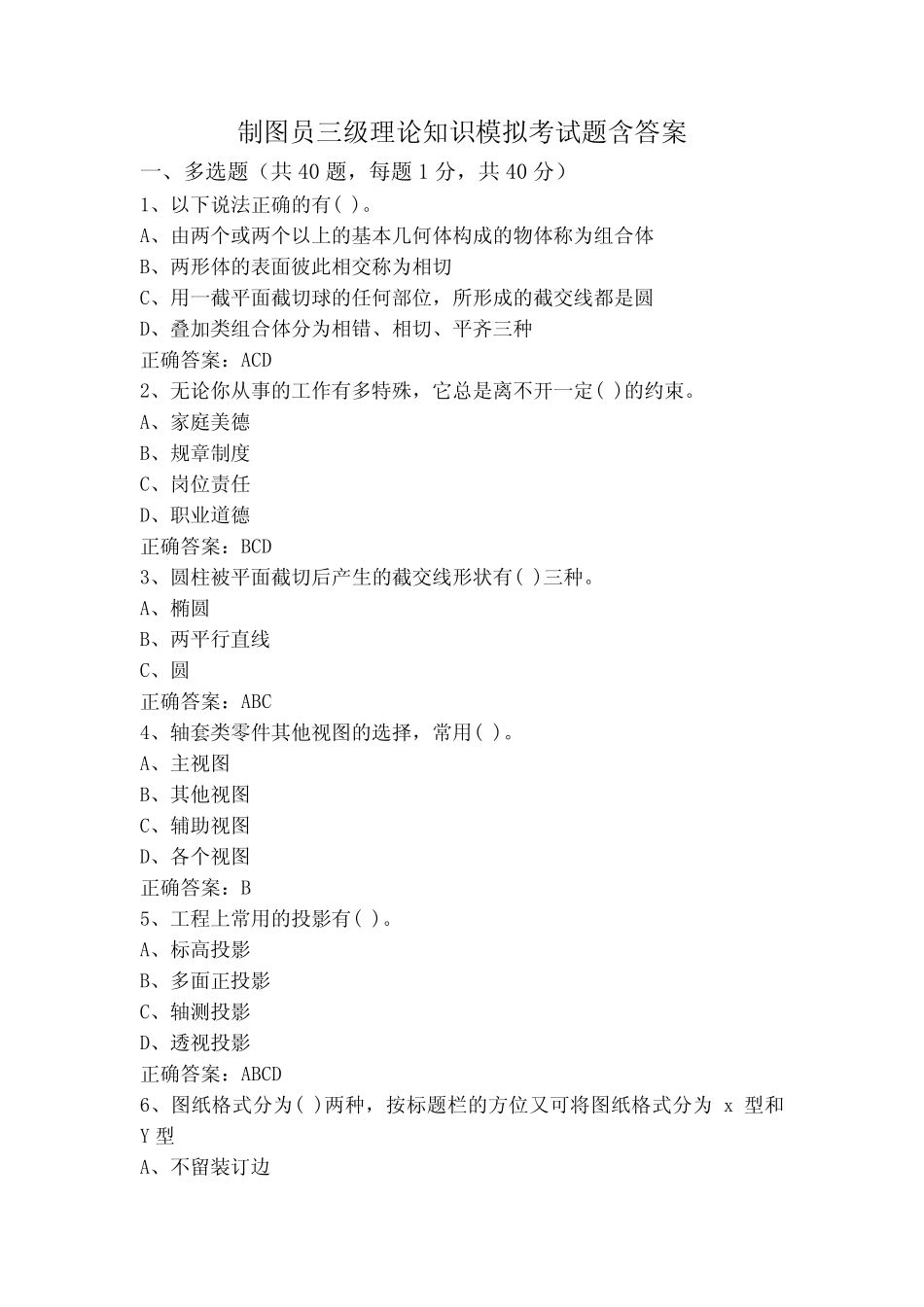

制图员三级理论知识模拟考试题含答案一、多选题（共40题，每题1分，共40分）1、以下说法正确的有()。A、由两个或两个以上的基本几何体构成的物体称为组合体B、两形体的表面彼此相交称为相切C、用一截平面截切球的任何部位，所形成的截交线都是圆D、叠加类组合体分为相错、相切、平齐三种正确答案：ACD2、无论你从事的工作有多特殊，它总是离不开一定()的约束。A、家庭美德B、规章制度C、岗位责任D、职业道德正确答案：BCD3、圆柱被平面截切后产生的截交线形状有()三种。A、椭圆B、两平行直线C、圆正确答案：ABC4、轴套类零件其他视图的选择，常用()。A、主视图B、其他视图C、辅助视图D、各个视图正确答案：B5、工程上常用的投影有()。A、标高投影B、多面正投影C、轴测投影D、透视投影正确答案：ABCD6、图纸格式分为()两种，按标题栏的方位又可将图纸格式分为x型和Y型A、不留装订边B、都有C、留装订边正确答案：AC7、圆锥被平面截切后产生的截交线形状有()五种。A、两相交直线B、椭圆C、双曲线D、圆E、抛物线正确答案：ABCDE8、下列说法中错误的有()。A、平面立体侧表面的交线称为棱线。B、若平面立体所有棱线互相平行，称为棱锥。C、若平面立体所有棱线交于一点，称为棱柱。D、工程上常用的平面立体只有棱柱、棱锥。正确答案：BCD9、按剖切范围的大小来分，剖视图可分为()三种。A、半剖视B、全剖视C、两边剖D、局部剖视正确答案：ABD10、剖视图的标注包括三部分内容∶()。A、字母B、箭头C、剖切线正确答案：ABC11、制图国家标准规定，图框格式分为()两种，但同一产品的图样只能采用一种格式。A、有加长边B、不留装订边C、留装订边D、无加长边正确答案：BC12、叉架类零件一般需要两个以上基本视图表达，常以工作位置为主视图，反映主要形状特征。连接部分和细部结构采用局部视图或斜视图，并用()表达局部结构。A、局部放大图B、轴测图C、断面图D、剖视图正确答案：ACD13、常用销的形式有()。A、半圆销B、开口销C、圆柱销D、圆锥销正确答案：BCD14、下列表达机件内部结构特征的视图有()。A、半剖视图B、基本视图C、右视图D、全剖视图正确答案：AD15、AUTOCAD软件，主要应用在()。A、造船B、建筑C、服装D、机械设计正确答案：ABCD16、断面图分为()。A、重合断面图B、平面断面图C、移出断面图D、平移断面图正确答案：AC17、对一般位置直线，利用()两个条件构成直角三角形，就可求出一般位置直线的实长。A、水平投影和两端点与V面的距离差B、水平投影和两端点与H面的距离差C、正面投影和两端点与V面的距离差D、水平投影和两端点与W面的距离差E、正面投影和两端点与H面的距离差正确答案：BC18、常见的回转体有()等。A、圆台B、圆球C、圆柱D、圆锥正确答案：ABCD19、组合体的组合类型有()型三种。A、叠加B、综合C、切割正确答案：ABC20、截平面与圆柱体的相对位置不同，截交线可能为()。A、椭圆B、矩形C、抛物线D、双曲线E、圆正确答案：ABE21、阵列命令有以下几种复制形式：()A、矩形阵列B、三角阵列C、环形阵列D、样条阵列正确答案：AC22、正投影法的基本特性()。A、累积性B、平行性C、类比性D、积聚性E、实形性正确答案：CDE23、下列选项中，可以反映物体宽度的基本视图有()。A、仰视图B、左视图C、右视图D、主视图E、俯视图正确答案：ABCE24、下列选项中，可以反映物体高度的基本视图有()。A、右视图B、左视图C、主视图D、俯视图E、仰视图正确答案：ABC25、常见的螺纹紧固件有()。A、螺钉B、双头螺柱C、螺母D、垫圈E、螺栓正确答案：ABCDE26、在制图员的业务工作中，有大量的实际工作需要有指导和帮助。作为制图员技师同样有责任与企事业单位的领导一起制定出()，尽快成长。A、对已有的制图员的继续教育规划B、培训材料的编写大纲C、业务培训计划D、产品工艺培训计划正确答案：ABC27、以下说法正确的有()。A、截交线是截平面和几何体表面的共有线B、由平面截切几何体所形成的表面交线称为截交线C、截平面垂直于圆柱轴线，截交线的投影为圆D、截平面垂直于圆柱轴线，截交线的形状为圆正确答案：ABD28、职业纪律具有的特点是()。A、明确的规定性B、一定的弹性C、一定的强制性D、一定的自...
