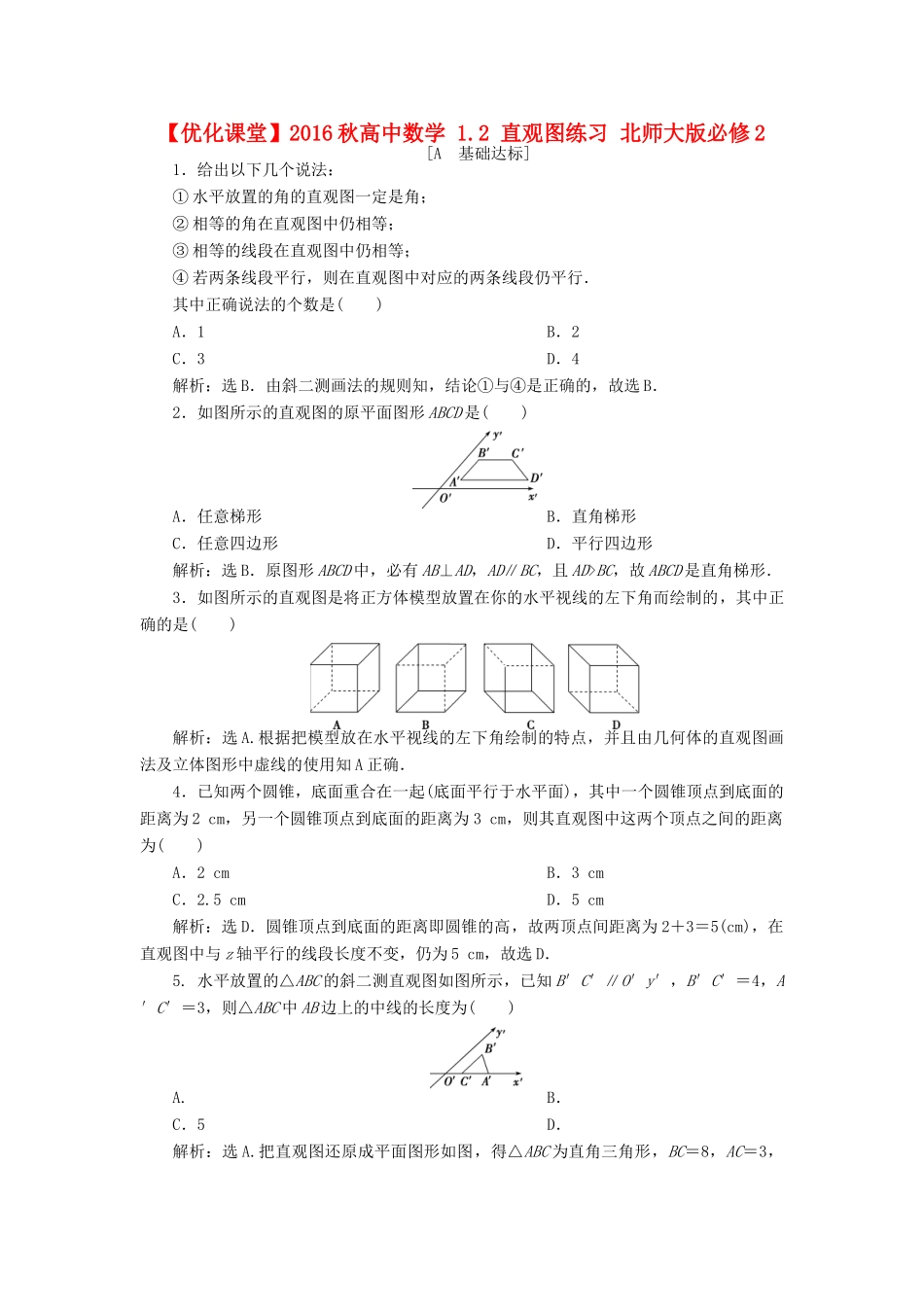

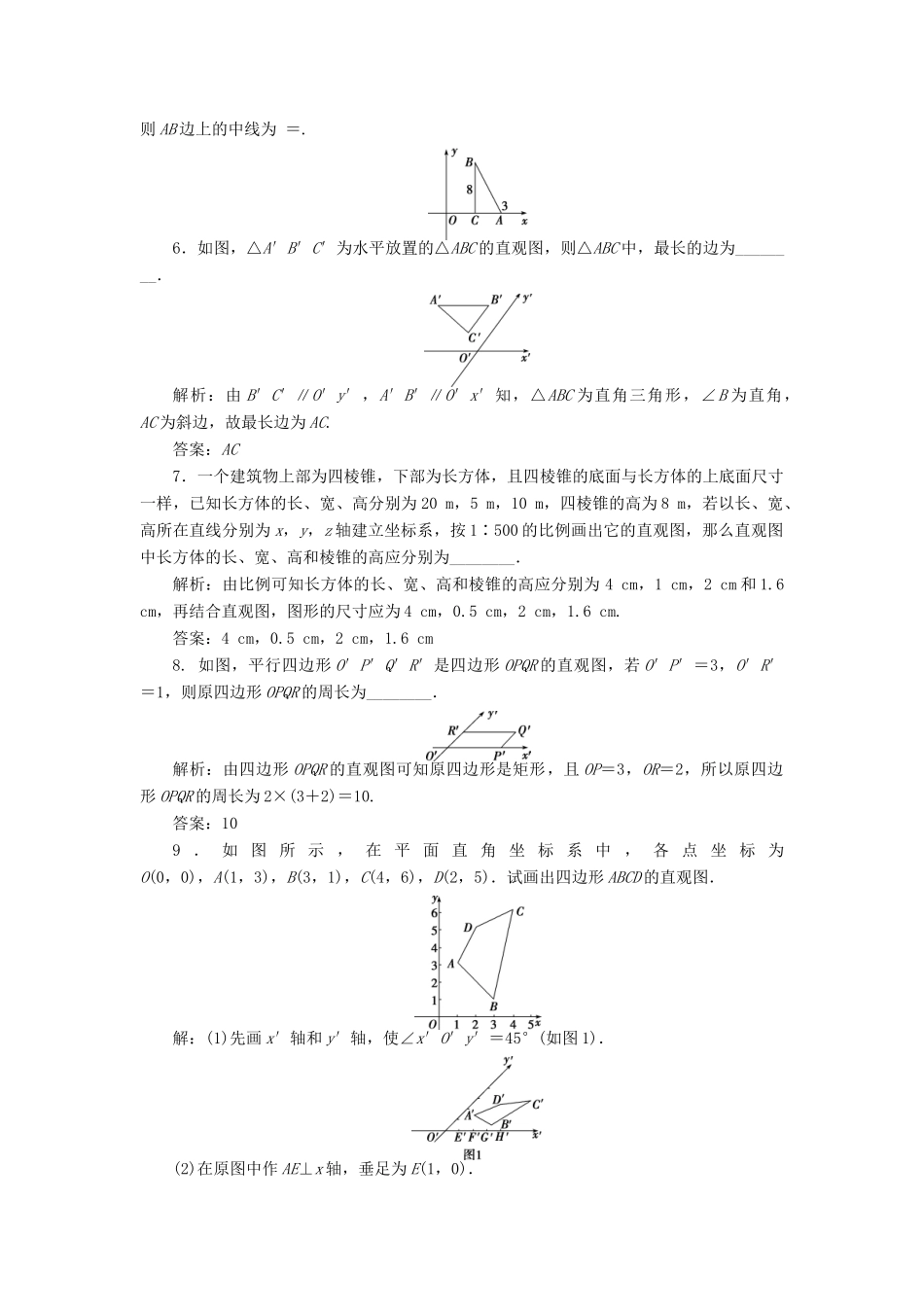

【优化课堂】2016秋高中数学1.2直观图练习北师大版必修2[A基础达标]1．给出以下几个说法：①水平放置的角的直观图一定是角；②相等的角在直观图中仍相等；③相等的线段在直观图中仍相等；④若两条线段平行，则在直观图中对应的两条线段仍平行．其中正确说法的个数是()A．1B．2C．3D．4解析：选B．由斜二测画法的规则知，结论①与④是正确的，故选B．2．如图所示的直观图的原平面图形ABCD是()A．任意梯形B．直角梯形C．任意四边形D．平行四边形解析：选B．原图形ABCD中，必有AB⊥AD，AD∥BC，且AD>BC，故ABCD是直角梯形．3．如图所示的直观图是将正方体模型放置在你的水平视线的左下角而绘制的，其中正确的是()解析：选A.根据把模型放在水平视线的左下角绘制的特点，并且由几何体的直观图画法及立体图形中虚线的使用知A正确．4．已知两个圆锥，底面重合在一起(底面平行于水平面)，其中一个圆锥顶点到底面的距离为2cm，另一个圆锥顶点到底面的距离为3cm，则其直观图中这两个顶点之间的距离为()A．2cmB．3cmC．2.5cmD．5cm解析：选D．圆锥顶点到底面的距离即圆锥的高，故两顶点间距离为2＋3＝5(cm)，在直观图中与z轴平行的线段长度不变，仍为5cm，故选D．5.水平放置的△ABC的斜二测直观图如图所示，已知B′C′∥O′y′，B′C′＝4，A′C′＝3，则△ABC中AB边上的中线的长度为()A.B．C．5D．解析：选A.把直观图还原成平面图形如图，得△ABC为直角三角形，BC＝8，AC＝3，则AB边上的中线为＝.6．如图，△A′B′C′为水平放置的△ABC的直观图，则△ABC中，最长的边为________．解析：由B′C′∥O′y′，A′B′∥O′x′知，△ABC为直角三角形，∠B为直角，AC为斜边，故最长边为AC.答案：AC7．一个建筑物上部为四棱锥，下部为长方体，且四棱锥的底面与长方体的上底面尺寸一样，已知长方体的长、宽、高分别为20m，5m，10m，四棱锥的高为8m，若以长、宽、高所在直线分别为x，y，z轴建立坐标系，按1∶500的比例画出它的直观图，那么直观图中长方体的长、宽、高和棱锥的高应分别为________．解析：由比例可知长方体的长、宽、高和棱锥的高应分别为4cm，1cm，2cm和1.6cm，再结合直观图，图形的尺寸应为4cm，0.5cm，2cm，1.6cm.答案：4cm，0.5cm，2cm，1.6cm8.如图，平行四边形O′P′Q′R′是四边形OPQR的直观图，若O′P′＝3，O′R′＝1，则原四边形OPQR的周长为________．解析：由四边形OPQR的直观图可知原四边形是矩形，且OP＝3，OR＝2，所以原四边形OPQR的周长为2×(3＋2)＝10.答案：109．如图所示，在平面直角坐标系中，各点坐标为O(0，0)，A(1，3)，B(3，1)，C(4，6)，D(2，5)．试画出四边形ABCD的直观图．解：(1)先画x′轴和y′轴，使∠x′O′y′＝45°(如图1)．(2)在原图中作AE⊥x轴，垂足为E(1，0)．(3)在x′轴上截取O′E′＝OE，作A′E′∥y′轴，截取E′A′＝1.5.(4)同理确定点B′，C′，D′，其中B′G′＝0.5，C′H′＝3，D′F′＝2.5.(5)连线成图(去掉辅助线)(如图2)．10．画一个上、下底面边长分别为0.8cm、1.5cm，高为1.5cm的正三棱台的直观图．解：(1)画轴．画x轴、y轴、z轴三轴相交于O，使∠xOy＝45°，∠xOz＝90°；(2)画下底面．在y轴的正方向上截取线段OC，使OC＝cm，在y轴负半轴上截取OD＝cm，过D作线段AB∥x轴，使D为AB中点，AB＝1.5cm，连接BC，CA，则△ABC为正三棱台的下底面；(3)画上底面．在z轴上截取线段OO′，使OO′＝1.5cm.过O′点作O′x′∥Ox，O′y′∥Oy.建立坐标系x′O′y′，在x′O′y′中，重复(2)的步骤得上底面A′B′C′(取O′D′＝cm，A′B′＝0.8cm，O′C′＝cm)．(4)连线成图．连接AA′，BB′，CC′，擦去辅助线，被遮线画为虚线，则三棱台ABC-A′B′C′为要求画的三棱台的直观图．[B能力提升]1．如图所示水平放置的正方形ABCO，在直角坐标系xOy中，点B的坐标为(2，2)，则由斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为()A.B．1C.D．2解析：选A.如图，由斜二测画法可知，在新坐标系x′O′y′中，B′C′＝1，∠x′C′B′＝45°，过B′作x′轴的垂线，垂足为D，在Rt△B′DC′中，B′D＝B′C′sin45°＝1×＝.2.如图所示，四边形ABCD是一平面...
