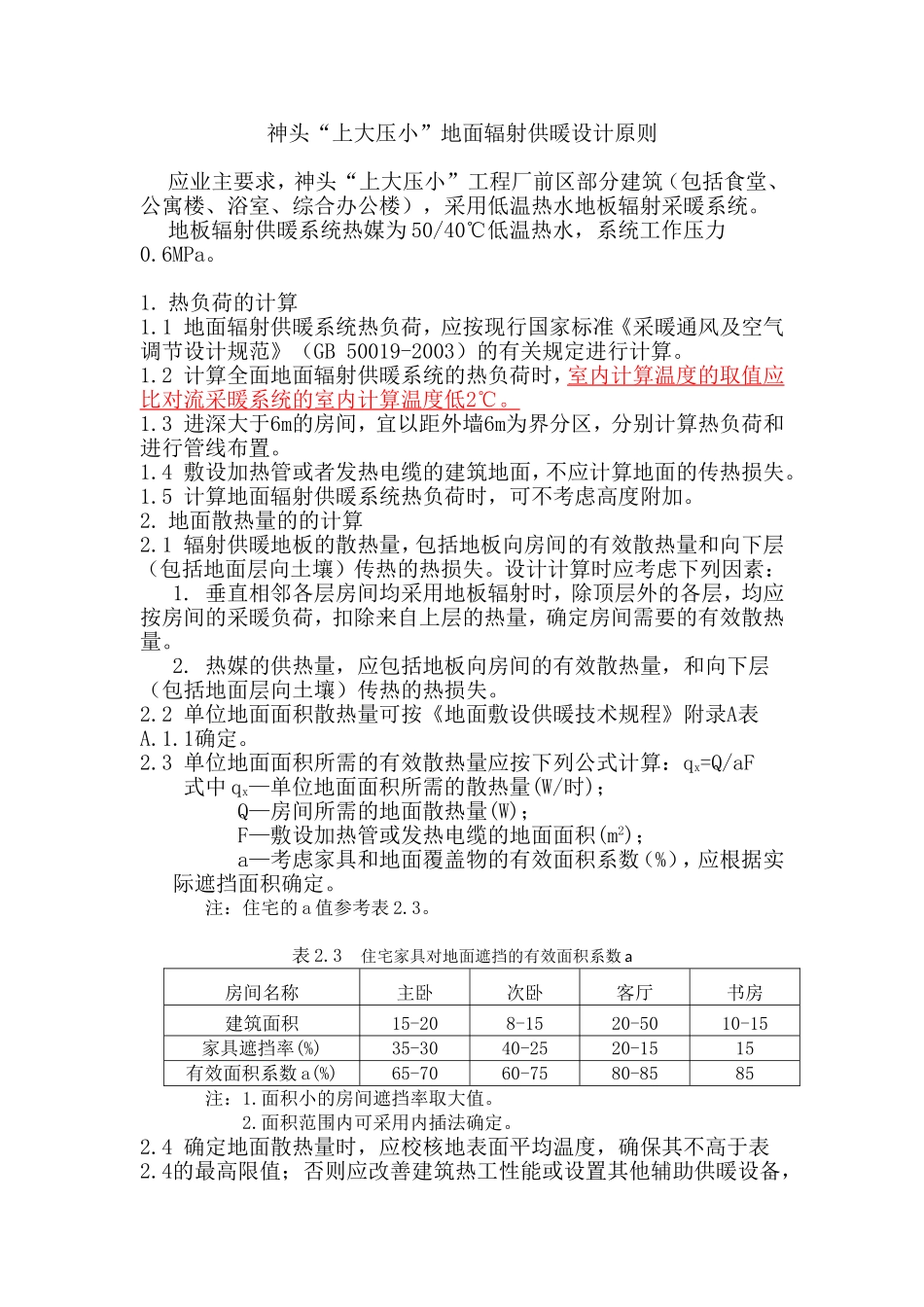

地板辐射供暖设计原则_第1页
1/3

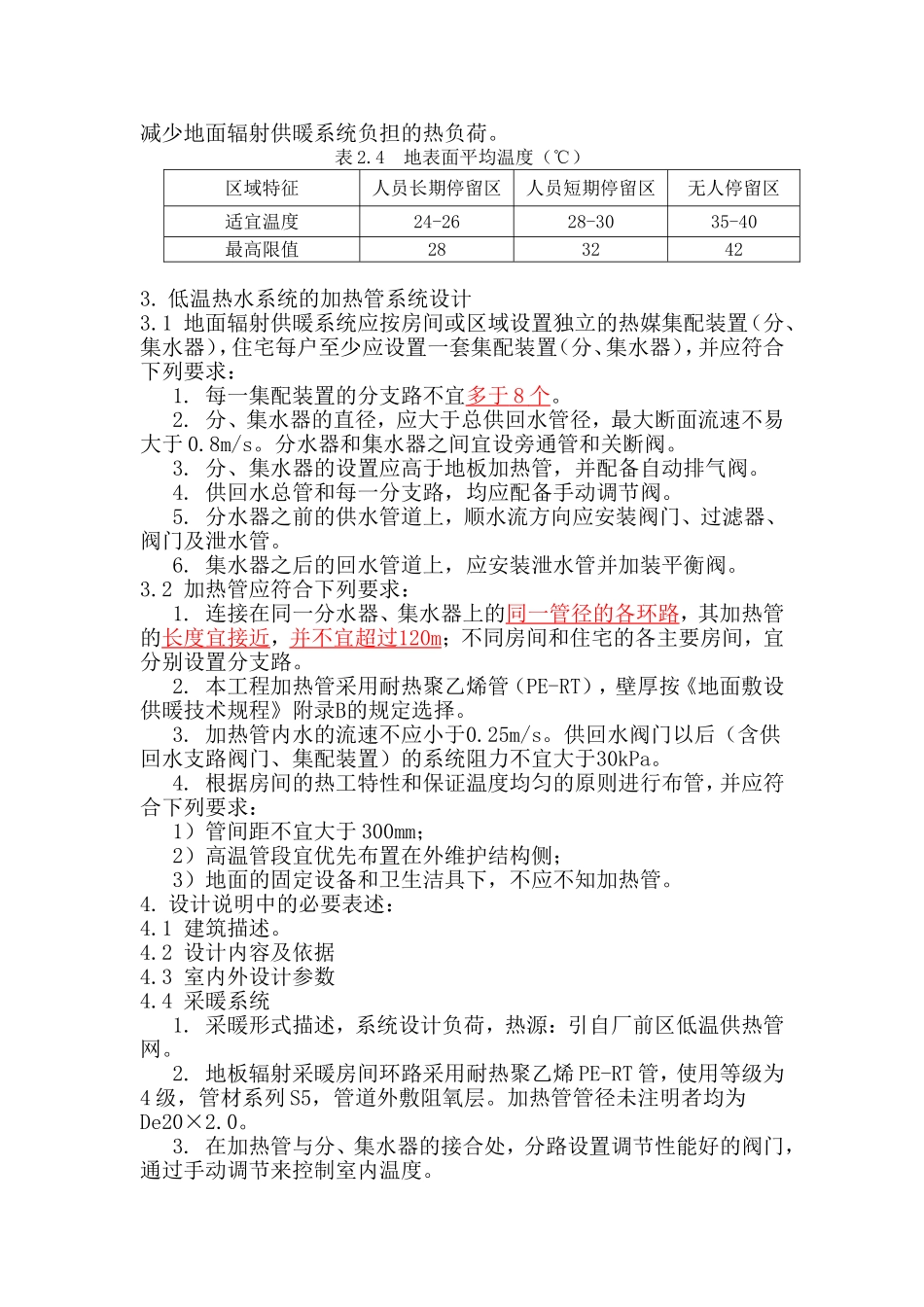

地板辐射供暖设计原则_第2页
2/3

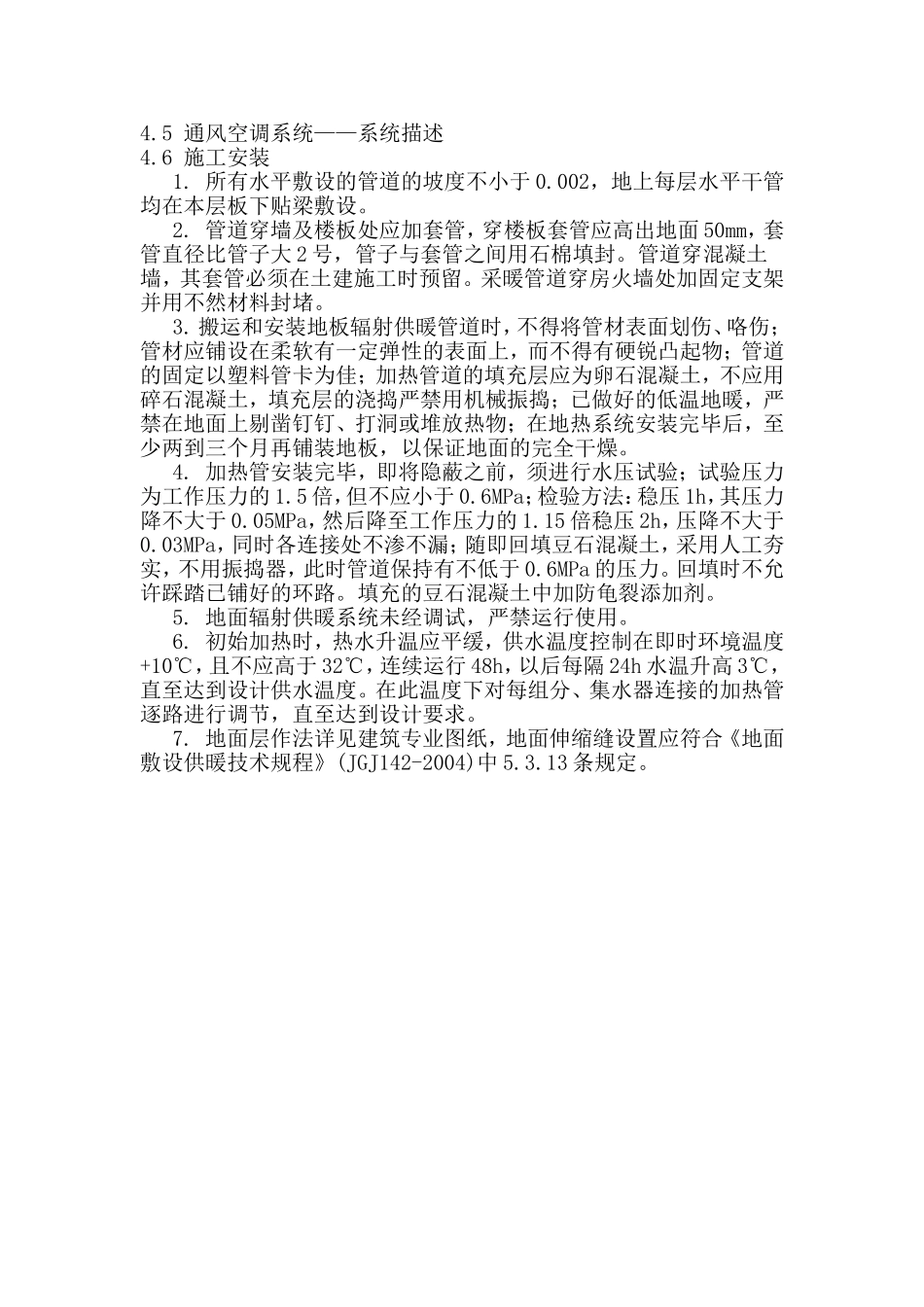

地板辐射供暖设计原则_第3页
3/3
神头“上大压小”地面辐射供暖设计原则应业主要求,神头“上大压小”工程厂前区部分建筑(包括食堂、公寓楼、浴室、综合办公楼),采用低温热水地板辐射采暖系统。地板辐射供暖系统热媒为50/40℃低温热水,系统工作压力0.6MPa。1.热负荷的计算1.1地面辐射供暖系统热负荷,应按现行国家标准《采暖通风及空气调节设计规范》(GB50019-2003)的有关规定进行计算。1.2计算全面地面辐射供暖系统的热负荷时,室内计算温度的取值应比对流采暖系统的室内计算温度低2℃。1.3进深大于6m的房间,宜以距外墙6m为界分区,分别计算热负荷和进行管线布置。1.4敷设加热管或者发热电缆的建筑地面,不应计算地面的传热损失。1.5计算地面辐射供暖系统热负荷时,可不考虑高度附加。2.地面散热量的的计算2.1辐射供暖地板的散热量,包括地板向房间的有效散热量和向下层(包括地面层向土壤)传热的热损失。设计计算时应考虑下列因素:1.垂直相邻各层房间均采用地板辐射时,除顶层外的各层,均应按房间的采暖负荷,扣除来自上层的热量,确定房间需要的有效散热量。2.热媒的供热量,应包括地板向房间的有效散热量,和向下层(包括地面层向土壤)传热的热损失。2.2单位地面面积散热量可按《地面敷设供暖技术规程》附录A表A.1.1确定。2.3单位地面面积所需的有效散热量应按下列公式计算:qx=Q/aF式中qx—单位地面面积所需的散热量(W/时);Q—房间所需的地面散热量(W);F—敷设加热管或发热电缆的地面面积(m2);a—考虑家具和地面覆盖物的有效面积系数(%),应根据实际遮挡面积确定。注:住宅的a值参考表2.3。表2.3住宅家具对地面遮挡的有效面积系数a房间名称主卧次卧客厅书房建筑面积15-208-1520-5010-15家具遮挡率(%)35-3040-2520-1515有效面积系数a(%)65-7060-7580-8585注:1.面积小的房间遮挡率取大值。2.面积范围内可采用内插法确定。2.4确定地面散热量时,应校核地表面平均温度,确保其不高于表2.4的最高限值;否则应改善建筑热工性能或设置其他辅助供暖设备,减少地面辐射供暖系统负担的热负荷。表2.4地表面平均温度(℃)区域特征人员长期停留区人员短期停留区无人停留区适宜温度24-2628-3035-40最高限值2832423.低温热水系统的加热管系统设计3.1地面辐射供暖系统应按房间或区域设置独立的热媒集配装置(分、集水器),住宅每户至少应设置一套集配装置(分、集水器),并应符合下列要求:1.每一集配装置的分支路不宜多于8个。2.分、集水器的直径,应大于总供回水管径,最大断面流速不易大于0.8m/s。分水器和集水器之间宜设旁通管和关断阀。3.分、集水器的设置应高于地板加热管,并配备自动排气阀。4.供回水总管和每一分支路,均应配备手动调节阀。5.分水器之前的供水管道上,顺水流方向应安装阀门、过滤器、阀门及泄水管。6.集水器之后的回水管道上,应安装泄水管并加装平衡阀。3.2加热管应符合下列要求:1.连接在同一分水器、集水器上的同一管径的各环路,其加热管的长度宜接近,并不宜超过120m;不同房间和住宅的各主要房间,宜分别设置分支路。2.本工程加热管采用耐热聚乙烯管(PE-RT),壁厚按《地面敷设供暖技术规程》附录B的规定选择。3.加热管内水的流速不应小于0.25m/s。供回水阀门以后(含供回水支路阀门、集配装置)的系统阻力不宜大于30kPa。4.根据房间的热工特性和保证温度均匀的原则进行布管,并应符合下列要求:1)管间距不宜大于300mm;2)高温管段宜优先布置在外维护结构侧;3)地面的固定设备和卫生洁具下,不应不知加热管。4.设计说明中的必要表述:4.1建筑描述。4.2设计内容及依据4.3室内外设计参数4.4采暖系统1.采暖形式描述,系统设计负荷,热源:引自厂前区低温供热管网。2.地板辐射采暖房间环路采用耐热聚乙烯PE-RT管,使用等级为4级,管材系列S5,管道外敷阻氧层。加热管管径未注明者均为De20×2.0。3.在加热管与分、集水器的接合处,分路设置调节性能好的阀门,通过手动调节来控制室内温度。4.5通风空调系统——系统描述4.6施工安装1.所有水平敷设的管道的坡度不小于0.002,地上每层水平干管均在本层板下贴梁敷设。2.管道穿墙及楼板处应加套管,穿楼板套管应高出地面50mm,套...
