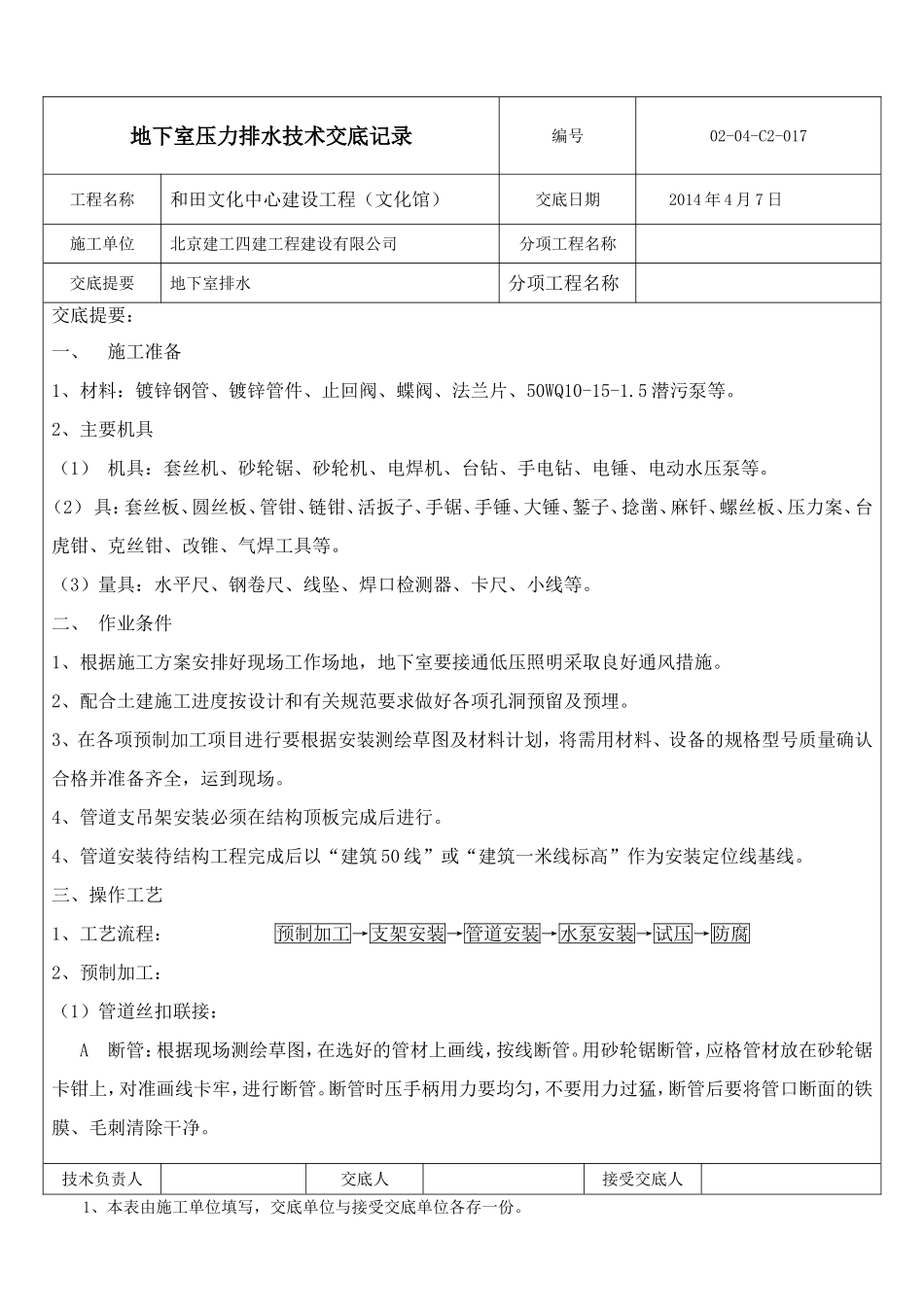

地下室压力排水技术交底记录编号02-04-C2-017工程名称和田文化中心建设工程（文化馆）交底日期2014年4月7日施工单位北京建工四建工程建设有限公司分项工程名称交底提要地下室排水分项工程名称交底提要：一、施工准备1、材料：镀锌钢管、镀锌管件、止回阀、蝶阀、法兰片、50WQ10-15-1.5潜污泵等。2、主要机具（1）机具：套丝机、砂轮锯、砂轮机、电焊机、台钻、手电钻、电锤、电动水压泵等。（2）具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻凿、麻钎、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。（3）量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。二、作业条件1、根据施工方案安排好现场工作场地，地下室要接通低压照明采取良好通风措施。2、配合土建施工进度按设计和有关规范要求做好各项孔洞预留及预埋。3、在各项预制加工项目进行要根据安装测绘草图及材料计划，将需用材料、设备的规格型号质量确认合格并准备齐全，运到现场。4、管道支吊架安装必须在结构顶板完成后进行。4、管道安装待结构工程完成后以“建筑50线”或“建筑一米线标高”作为安装定位线基线。三、操作工艺1、工艺流程：预制加工→支架安装→管道安装→水泵安装→试压→防腐2、预制加工：（1）管道丝扣联接：A断管：根据现场测绘草图，在选好的管材上画线，按线断管。用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。技术负责人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。地下室压力排水技术交底记录编号02-04-C2-017工程名称和田文化中心建设工程（文化馆）交底日期2014年4月7日施工单位北京建工四建工程建设有限公司分项工程名称交底提要地下室排水分项工程名称交底提要：B套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次为宜。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。C配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2～3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。（2）管道法兰联接:A凡管段与管段采用法兰盘联接或管道与法兰阀门联接者，必须按照设计要求和工作压力选用标准法兰盘。B法兰盘的联接螺栓直径、长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2～3扣，不宜大于螺栓直径的二分之一。C法兰盘联接衬垫，一般给水管采用厚度为3mm的橡胶垫，垫片要与管径同心，不得放偏。3、支架安装：设计要求及规范要求，测定好托吊卡的位置和标高，找好坡度，将加工好的托吊架安装在承重结构上。钢管管道支架的最大间距表公称直径㎜1520253240507080100125150支架的最大间距（m）保温管1.5222.533444.556不保温管2.533.544.55666.578技术负责人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。地下室压力排水技术交底记录编号02-04-C2-017工程名称和田文化中心建设工程（文化馆）交底日期2014年4月7日施工单位北京建工四建工程建设有限公司分项工程名称交底提要地下室排水分项工程名称交底提要：4、管道安装：由立管到横管开始安装，管道和管件连接采用丝扣连接，阀门及需拆卸部位采用法兰连接。在管连泵时必须注意不要错位，保证连接严密，止回阀安装位置、方向正确。5、水泵安装：（移动式安装方法参照如图）（1）安装前应仔细检查电缆是否损坏、紧固件是否松动脱落、在运输存放过程中有无变形或损坏、接...
