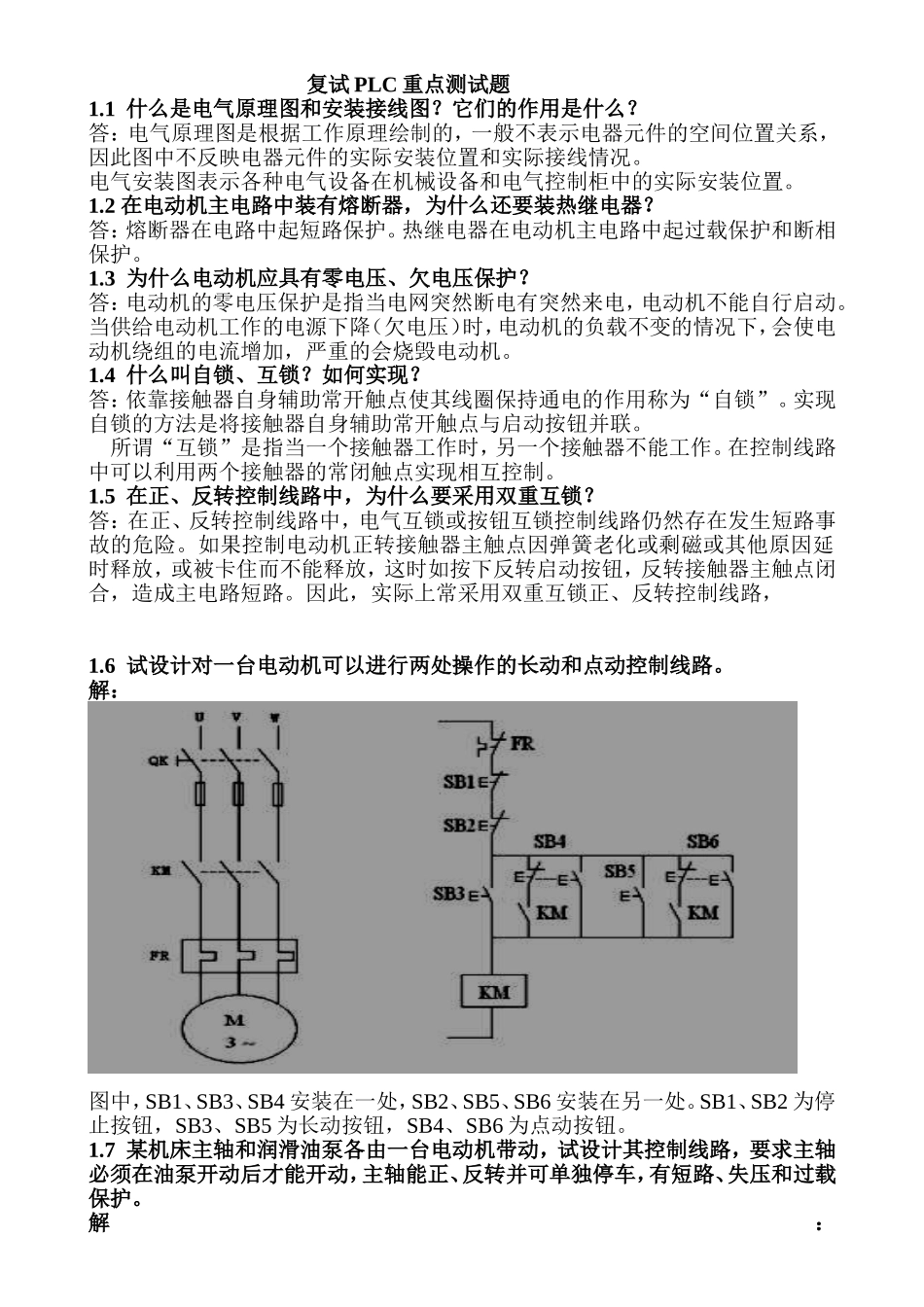

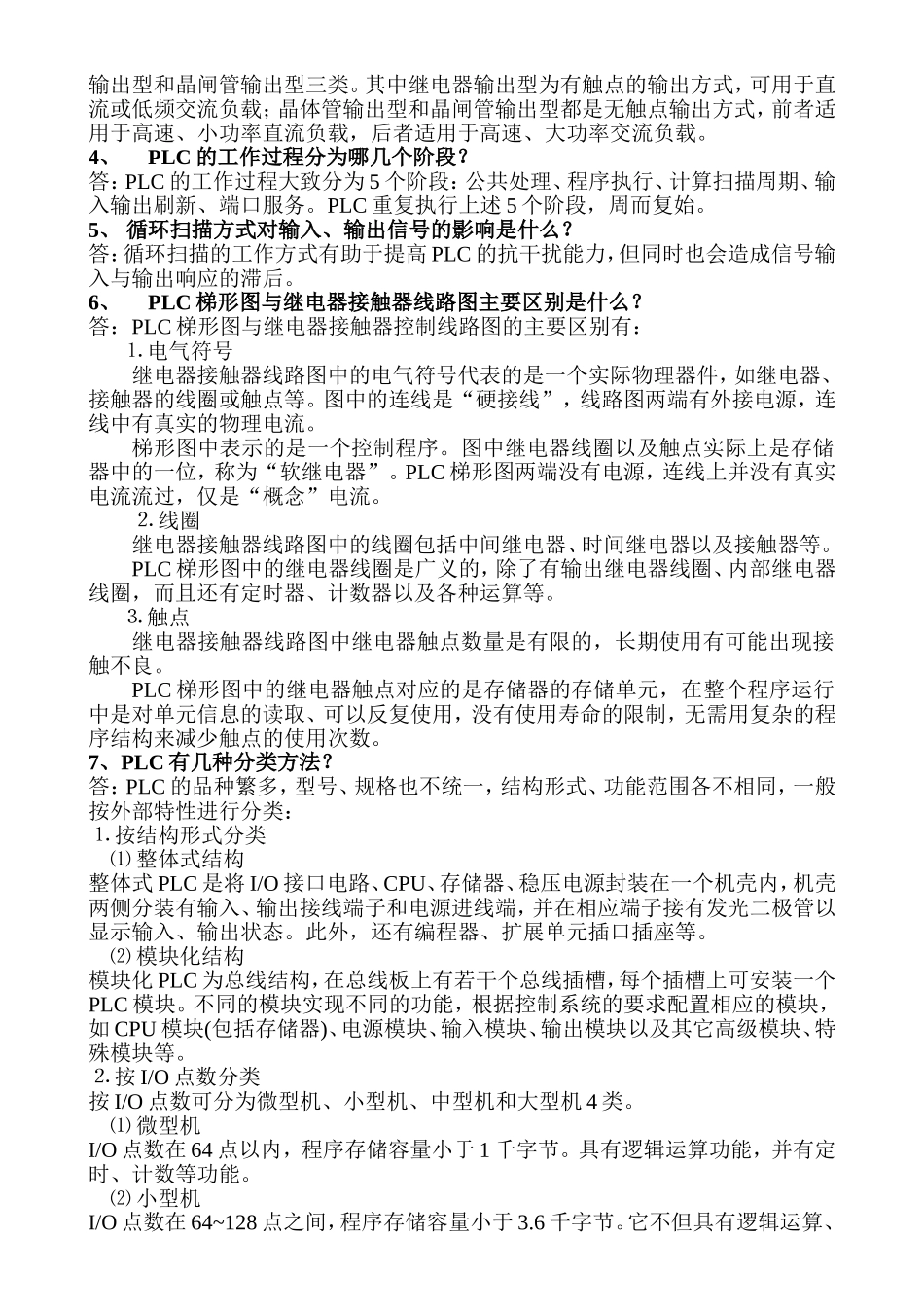

复试PLC重点测试题1.1什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。1.2在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。热继电器在电动机主电路中起过载保护和断相保护。1.3为什么电动机应具有零电压、欠电压保护？答：电动机的零电压保护是指当电网突然断电有突然来电，电动机不能自行启动。当供给电动机工作的电源下降（欠电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。1.4什么叫自锁、互锁？如何实现？答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为“自锁”。实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。所谓“互锁”是指当一个接触器工作时，另一个接触器不能工作。在控制线路中可以利用两个接触器的常闭触点实现相互控制。1.5在正、反转控制线路中，为什么要采用双重互锁？答：在正、反转控制线路中，电气互锁或按钮互锁控制线路仍然存在发生短路事故的危险。如果控制电动机正转接触器主触点因弹簧老化或剩磁或其他原因延时释放，或被卡住而不能释放，这时如按下反转启动按钮，反转接触器主触点闭合，造成主电路短路。因此，实际上常采用双重互锁正、反转控制线路，1.6试设计对一台电动机可以进行两处操作的长动和点动控制线路。解：图中，SB1、SB3、SB4安装在一处，SB2、SB5、SB6安装在另一处。SB1、SB2为停止按钮，SB3、SB5为长动按钮，SB4、SB6为点动按钮。1.7某机床主轴和润滑油泵各由一台电动机带动，试设计其控制线路，要求主轴必须在油泵开动后才能开动，主轴能正、反转并可单独停车，有短路、失压和过载保护。解：1.8设计一个控制线路，要求第一台电动机起动10S后，第二台电动机自动起动，运行20S后，两台电动机同时停转。解：第2部分1、PLC定义的内容是什么？答：可编程序控制器是一种数字运算操作的电子系统，是专门为在工业环境下应用设计的。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。2、PLC的输入、输出接口为什么采用光电隔离？答：PLC在输入、输出接口均采用光电隔离，使外部电路与内部电路之间避免直接的电联系，可有效地抑制外部的电磁干扰。3、PLC的输出接口电路有几种？它们分别带什么类型的负载？答：PLC的输出接口电路按照PLC的类型不同一般分为继电器输出型、晶体管输出型和晶闸管输出型三类。其中继电器输出型为有触点的输出方式，可用于直流或低频交流负载；晶体管输出型和晶闸管输出型都是无触点输出方式，前者适用于高速、小功率直流负载，后者适用于高速、大功率交流负载。4、PLC的工作过程分为哪几个阶段？答：PLC的工作过程大致分为5个阶段：公共处理、程序执行、计算扫描周期、输入输出刷新、端口服务。PLC重复执行上述5个阶段，周而复始。5、循环扫描方式对输入、输出信号的影响是什么？答：循环扫描的工作方式有助于提高PLC的抗干扰能力，但同时也会造成信号输入与输出响应的滞后。6、PLC梯形图与继电器接触器线路图主要区别是什么？答：PLC梯形图与继电器接触器控制线路图的主要区别有：⒈电气符号继电器接触器线路图中的电气符号代表的是一个实际物理器件，如继电器、接触器的线圈或触点等。图中的连线是“硬接线”，线路图两端有外接电源，连线中有真实的物理电流。梯形图中表示的是一个控制程序。图中继电器线圈以及触点实际上是存储器中的一位，称为“软继电器”。PLC梯形图两端没有电源，连线上并没有真实电流流过，仅是“概念”电流。⒉线圈继电器接触器线路图中的线圈包括中间继电器、时间继电器以及接触器等。PLC梯形图中的继电器线圈是广义的，除了有输出继电器线圈、内部继电器线圈，而且还有定时器、计数器以及各种运算等。⒊触点继电器接触器线路图中继电器触点数量是有限的，长...
