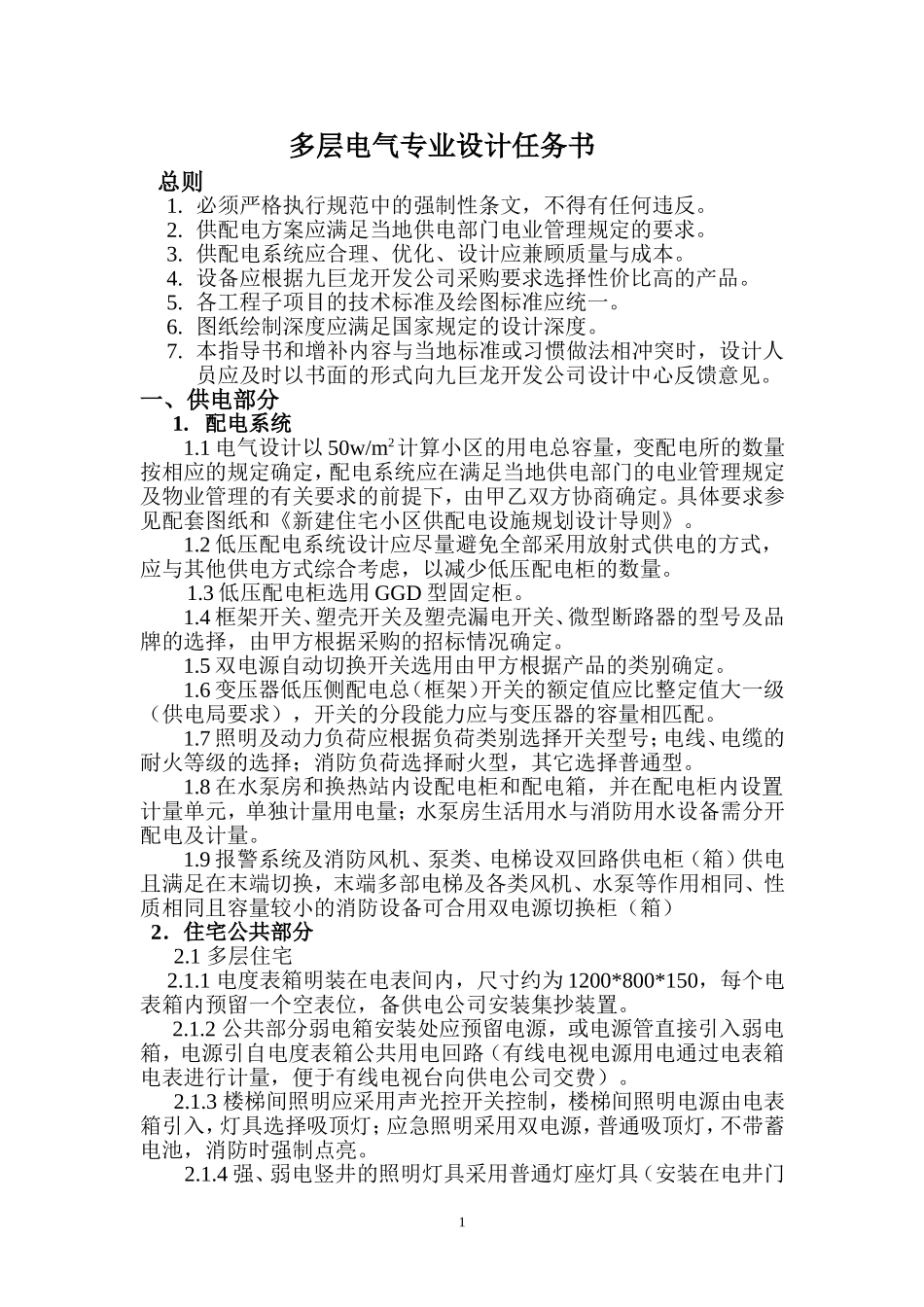

多层电气专业设计任务书总则1.必须严格执行规范中的强制性条文,不得有任何违反。2.供配电方案应满足当地供电部门电业管理规定的要求。3.供配电系统应合理、优化、设计应兼顾质量与成本。4.设备应根据九巨龙开发公司采购要求选择性价比高的产品。5.各工程子项目的技术标准及绘图标准应统一。6.图纸绘制深度应满足国家规定的设计深度。7.本指导书和增补内容与当地标准或习惯做法相冲突时,设计人员应及时以书面的形式向九巨龙开发公司设计中心反馈意见。一、供电部分1.配电系统1.1电气设计以50w/m2计算小区的用电总容量,变配电所的数量按相应的规定确定,配电系统应在满足当地供电部门的电业管理规定及物业管理的有关要求的前提下,由甲乙双方协商确定。具体要求参见配套图纸和《新建住宅小区供配电设施规划设计导则》。1.2低压配电系统设计应尽量避免全部采用放射式供电的方式,应与其他供电方式综合考虑,以减少低压配电柜的数量。1.3低压配电柜选用GGD型固定柜。1.4框架开关、塑壳开关及塑壳漏电开关、微型断路器的型号及品牌的选择,由甲方根据采购的招标情况确定。1.5双电源自动切换开关选用由甲方根据产品的类别确定。1.6变压器低压侧配电总(框架)开关的额定值应比整定值大一级(供电局要求),开关的分段能力应与变压器的容量相匹配。1.7照明及动力负荷应根据负荷类别选择开关型号;电线、电缆的耐火等级的选择;消防负荷选择耐火型,其它选择普通型。1.8在水泵房和换热站内设配电柜和配电箱,并在配电柜内设置计量单元,单独计量用电量;水泵房生活用水与消防用水设备需分开配电及计量。1.9报警系统及消防风机、泵类、电梯设双回路供电柜(箱)供电且满足在末端切换,末端多部电梯及各类风机、水泵等作用相同、性质相同且容量较小的消防设备可合用双电源切换柜(箱)2.住宅公共部分2.1多层住宅2.1.1电度表箱明装在电表间内,尺寸约为1200*800*150,每个电表箱内预留一个空表位,备供电公司安装集抄装置。2.1.2公共部分弱电箱安装处应预留电源,或电源管直接引入弱电箱,电源引自电度表箱公共用电回路(有线电视电源用电通过电表箱电表进行计量,便于有线电视台向供电公司交费)。2.1.3楼梯间照明应采用声光控开关控制,楼梯间照明电源由电表箱引入,灯具选择吸顶灯;应急照明采用双电源,普通吸顶灯,不带蓄电池,消防时强制点亮。2.1.4强、弱电竖井的照明灯具采用普通灯座灯具(安装在电井门1上方),电井照明控制开关放在电井内门口旁合适位置,强、弱电竖井安装电源插座,电源引自公共照明配电箱插座回路。2.1.5配电箱、弱电箱安装预留孔洞的尺高度应提供资料于建筑、结构专业。2.1.6配电室内应设应急照明及应急电话,配电室、变电室、电表间不能设置消火栓及喷淋设施;2.1.7所有入户电缆管与墙面接合处做好封堵,局部做防水。2.1.8消防系统及园区监控中心负荷采用双路供电末端切换;水泵房、换热站等移交政府职能行业设备,应独立计量,便于移交为原则。2.1.9电梯机房供电应采用独立计量装置,在电梯供电主回路设计量表,另一路由公共用电配电箱引入,并装表参考计量表,供物业内部考核使用。电梯机房内应安装单相轴流排风机,并设计温控启动箱,可以设定温控启动。2.1.10变配电房位置应避免设置在住人房间的正上、下方,否则应作屏蔽处理及防低频噪声措施。2.2室外电气2.2.1室外照明按正常照明、节日照明分别设置供电回路,且在相应回路设置“时间控制器”2.2.2室外照明末端配电箱或设备控制箱出线回路均应设置熔断器。2.2.3室外电缆井应根据管线的数量、走向合理设置,设置位置不得跨越路面或路牙,也不得设置在园建矮墙下面。2.2.4室外井盖采用圆形复合井盖,承重30吨。二、住宅室内强弱电1对各户的用电容量,以各户的建筑面积计算,每户不小于6kW,对于普通住宅,各户入户线的截面均不得小于10mm2,照明回路的导线截面为2.5mm2,空调、厨房、卫生间插座回路的导线截面均为4mm2,其他插座回路的导线截面为2.5mm2,采用10(40)A电度表进行计量。对于复式住宅,各户入户线的截面不得小于16mm2,采用15(60)A电度表进行计量。多层别墅、别墅根据住户面积再做要求。户...
