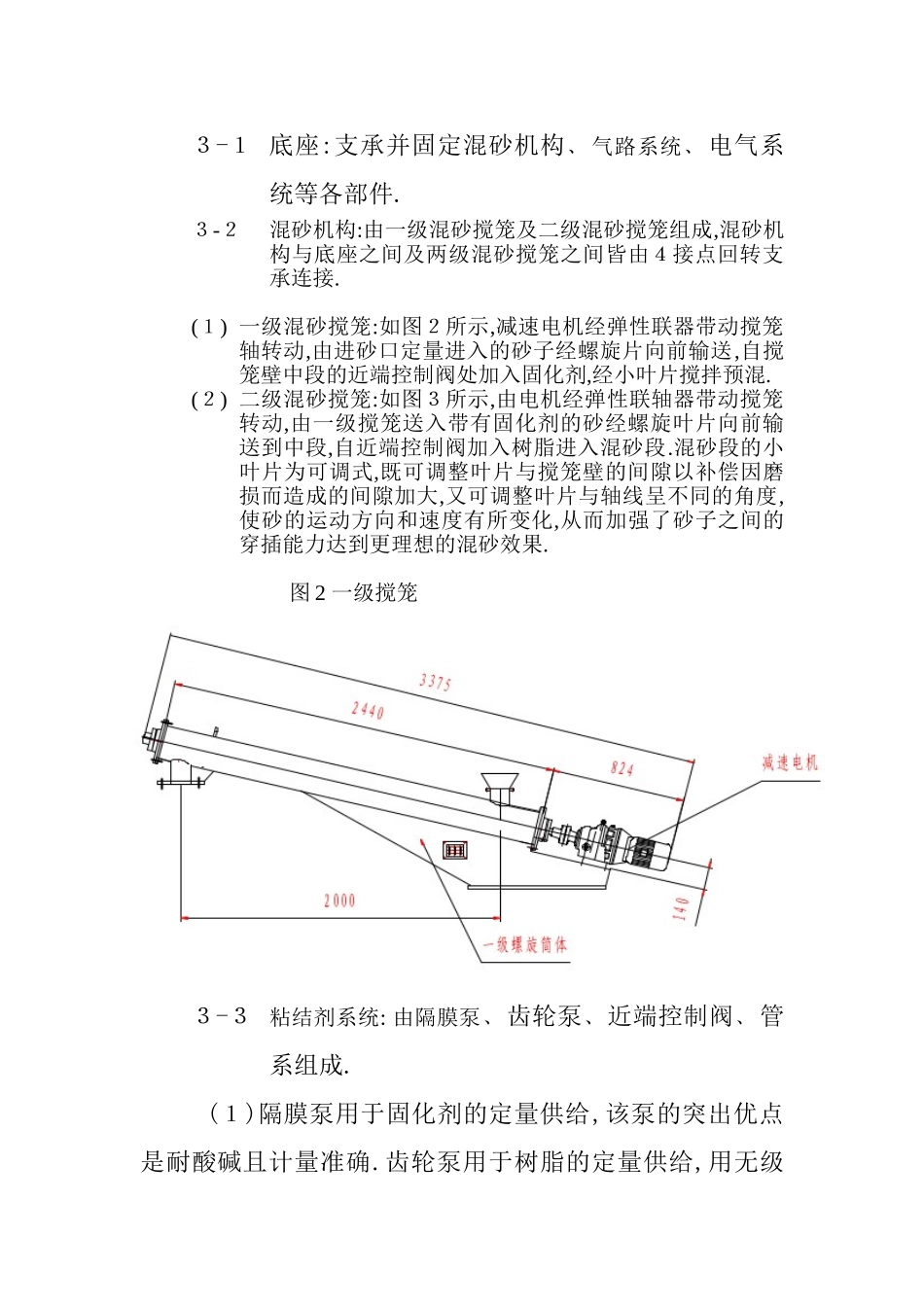

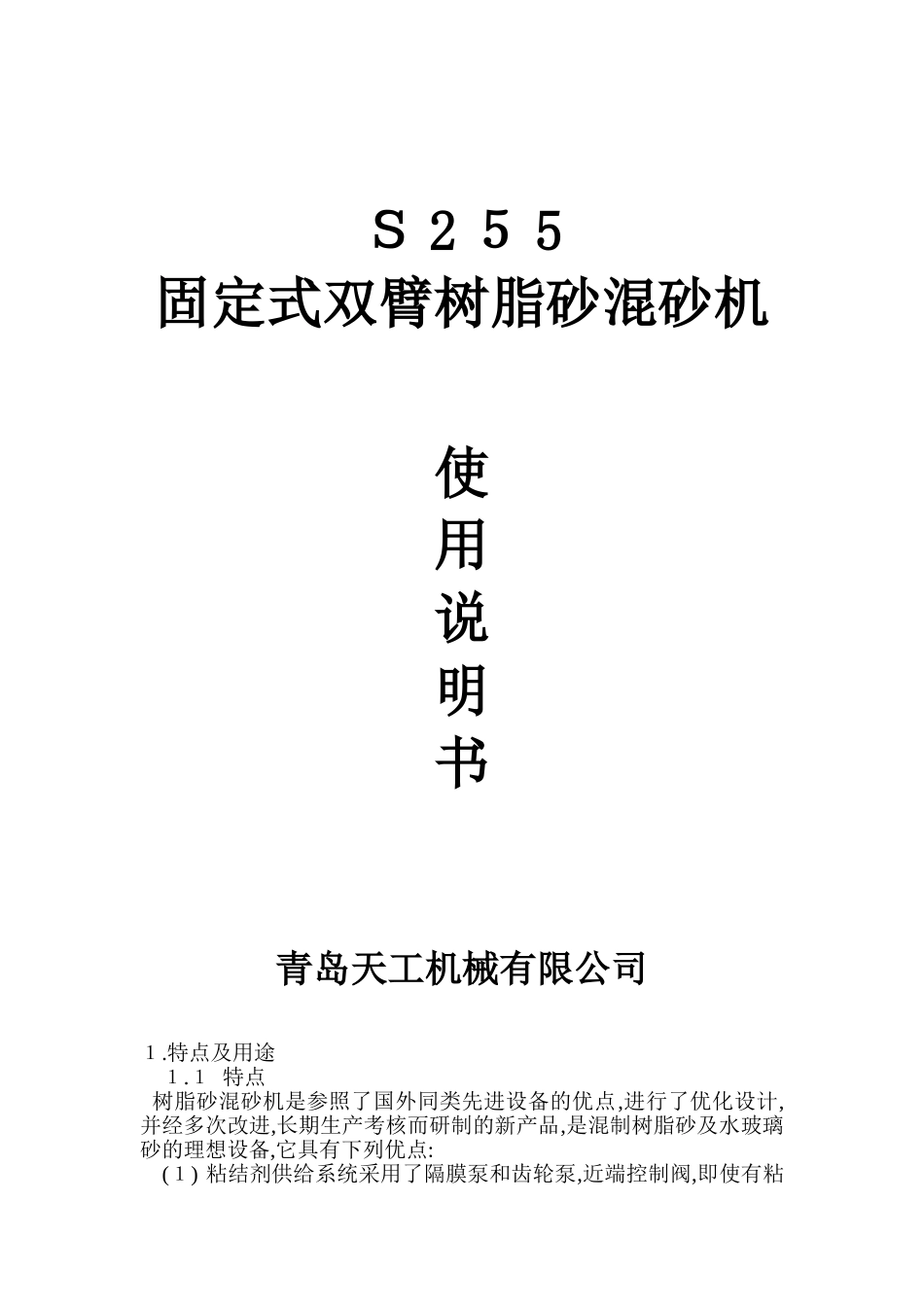

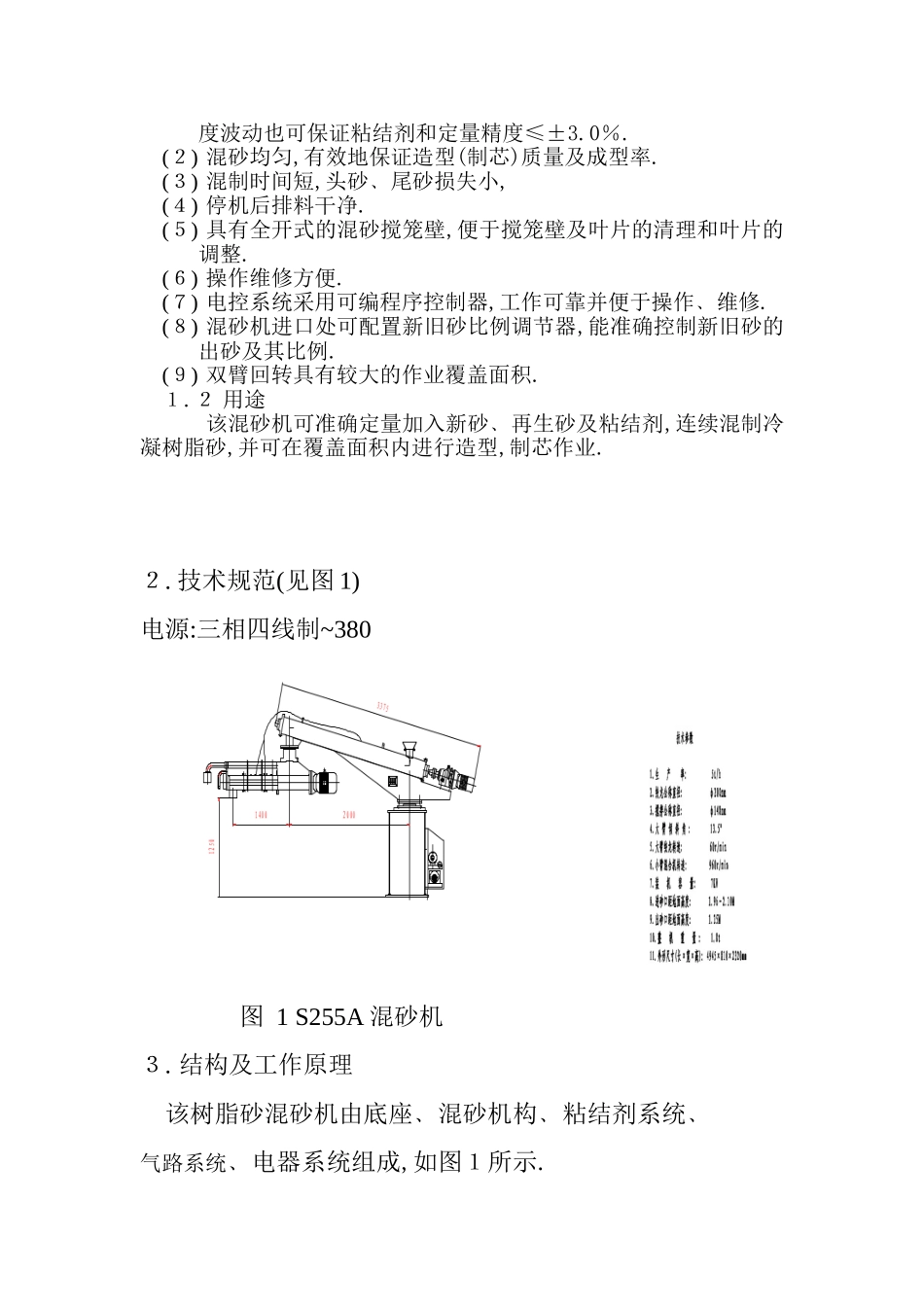

Ｓ2５5固定式双臂树脂砂混砂机使用说明书青岛天工机械有限公司１.特点及用途１.１特点树脂砂混砂机是参照了国外同类先进设备的优点,进行了优化设计,并经多次改进,长期生产考核而研制的新产品,是混制树脂砂及水玻璃砂的理想设备,它具有下列优点:(１)粘结剂供给系统采用了隔膜泵和齿轮泵,近端控制阀,即使有粘度波动也可保证粘结剂和定量精度≤±3.0％.(２)混砂均匀,有效地保证造型(制芯)质量及成型率.(３)混制时间短,头砂﹑尾砂损失小,(４)停机后排料干净.(５)具有全开式的混砂搅笼壁,便于搅笼壁及叶片的清理和叶片的调整.(６)操作维修方便.(７)电控系统采用可编程序控制器,工作可靠并便于操作﹑维修.(８)混砂机进口处可配置新旧砂比例调节器,能准确控制新旧砂的出砂及其比例.(９)双臂回转具有较大的作业覆盖面积.１.２用途该混砂机可准确定量加入新砂﹑再生砂及粘结剂,连续混制冷凝树脂砂,并可在覆盖面积内进行造型,制芯作业.２.技术规范(见图1)电源:三相四线制~380图1S255A混砂机３.结构及工作原理该树脂砂混砂机由底座﹑混砂机构﹑粘结剂系统﹑气路系统﹑电器系统组成,如图１所示.３-１底座:支承并固定混砂机构﹑气路系统﹑电气系统等各部件.３-２混砂机构:由一级混砂搅笼及二级混砂搅笼组成,混砂机构与底座之间及两级混砂搅笼之间皆由４接点回转支承连接.(１)一级混砂搅笼:如图２所示,减速电机经弹性联器带动搅笼轴转动,由进砂口定量进入的砂子经螺旋片向前输送,自搅笼壁中段的近端控制阀处加入固化剂,经小叶片搅拌预混.(２)二级混砂搅笼:如图３所示,由电机经弹性联轴器带动搅笼转动,由一级搅笼送入带有固化剂的砂经螺旋叶片向前输送到中段,自近端控制阀加入树脂进入混砂段.混砂段的小叶片为可调式,既可调整叶片与搅笼壁的间隙以补偿因磨损而造成的间隙加大,又可调整叶片与轴线呈不同的角度,使砂的运动方向和速度有所变化,从而加强了砂子之间的穿插能力达到更理想的混砂效果.图2一级搅笼３-３粘结剂系统:由隔膜泵﹑齿轮泵﹑近端控制阀﹑管系组成.(１)隔膜泵用于固化剂的定量供给,该泵的突出优点是耐酸碱且计量准确.齿轮泵用于树脂的定量供给,用无级变速器调整流量.(３)近端控制阀:由气缸带动橡胶阀片实现粘接剂工作阀的开闭.当停止混砂﹑关闭工作阀时单向阀打开,将输出孔道内的粘结剂吹净,而工作腔及输入管道仍充满粘结剂,将管路损失减小到最低限度,从而在下一次混砂时,粘结剂可立即加入.３-４气路控制系统:由换气阀﹑气缸﹑管系组成,实现对回转制动﹑近端控制阀﹑出砂闸板等部件的控制.图3二级搅笼３-５电控系统:系统控制电源采用380V/220V隔离变压器供电,具有安全可靠的优点,所采用的可编程序控制器具有极高的可行性和环境适应性,电气原理详见附图.４.安装４-１按图1地基图建筑基础,应将走线钢管及安装底座筑入基础.安装底座的上法兰中心相对砂斗出砂口法兰的中心位置度允差≤3mm；上平面水平度允差≤2mm。４-２联接混砂机底座与安装底座调整３个调整螺钉保证混砂机底座上平面水平度允差≤0.2/1000，用楔铁垫实并紧固联接螺栓。４-３联接一、二级搅笼及底座，起吊不间隔时只允许吊搅笼吊耳。４-４安装比例调节器。４-５联接气路系统、电器系统、粘结剂系统。５．调试５－１检查（１）二级搅笼可调叶片的角度及间隙应符合叶片调整要求，。（２）气路系统无泄漏，压力符合技术规范要求。（３）粘结剂系统无泄漏，管系中无气泡。（４）搅笼轴及粘结剂泵的转向与相应的转向标记相符。（５）比臂转动灵活、平稳。５－２校验与调整（１）将“工作、校验”旋钮打到“校验”位置。（２）按下“型砂校验”按钮，加砂闸板打开，搅笼旋转10秒后自动停止。当出砂量达到稳定时，接取10秒所出的砂子进行称量，然后调整砂流量闸板（或比例调节器）使生产率达到要求，砂校验的重复次数不得小于３次。（３）树脂校验：将树脂近端控制阀取下，用容器接取出口的树脂，按“树脂校验”按钮，树脂自动加入30秒，然后称量，调整变速调节钮。根据工艺要求，反复进行上述工作，直至树脂流量达到要求。（４）固化剂校验：将固化剂近端控制阀取下，用耐酸容器接取取出口的固化剂，按“酸量校验”按钮，固化...
