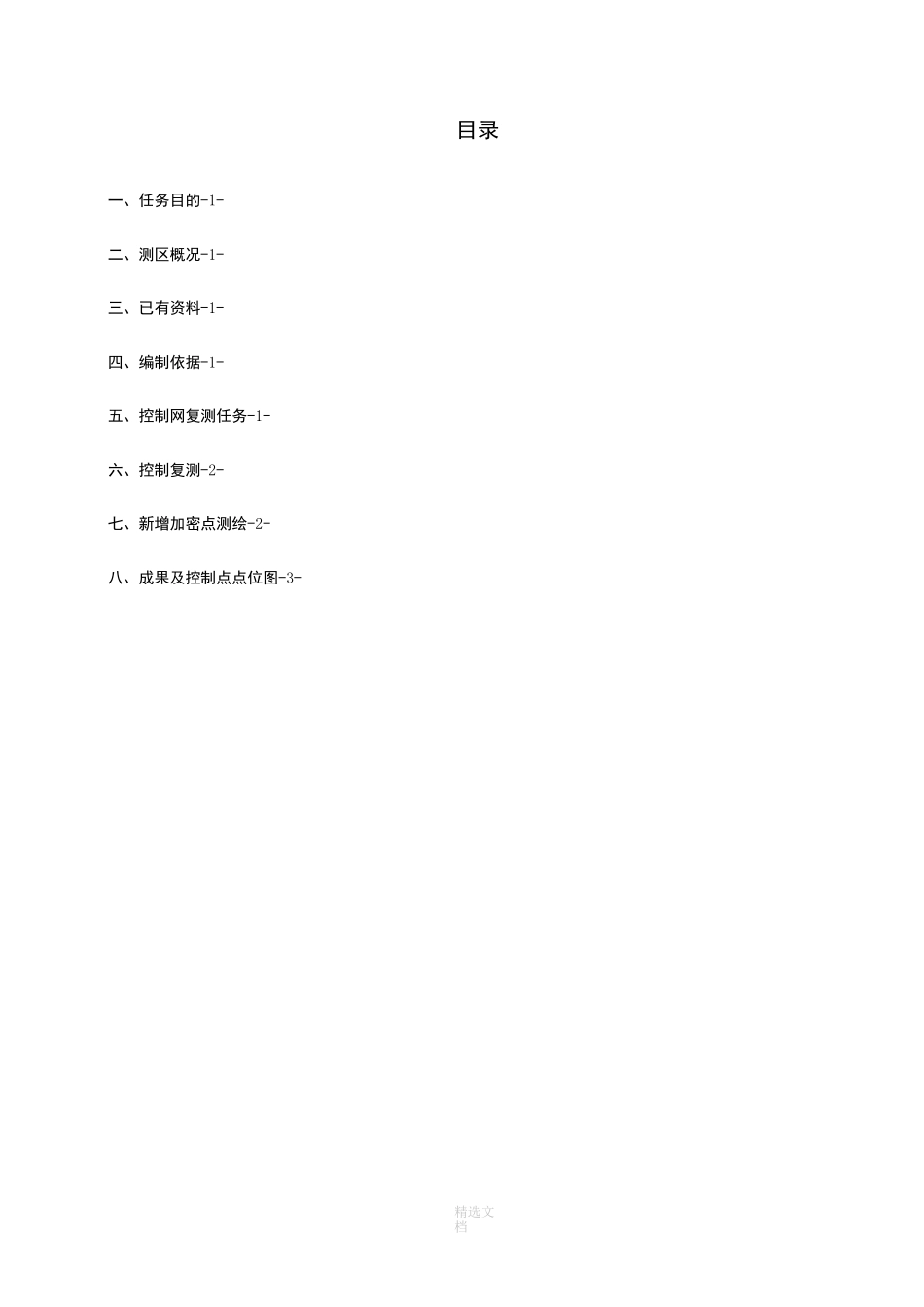

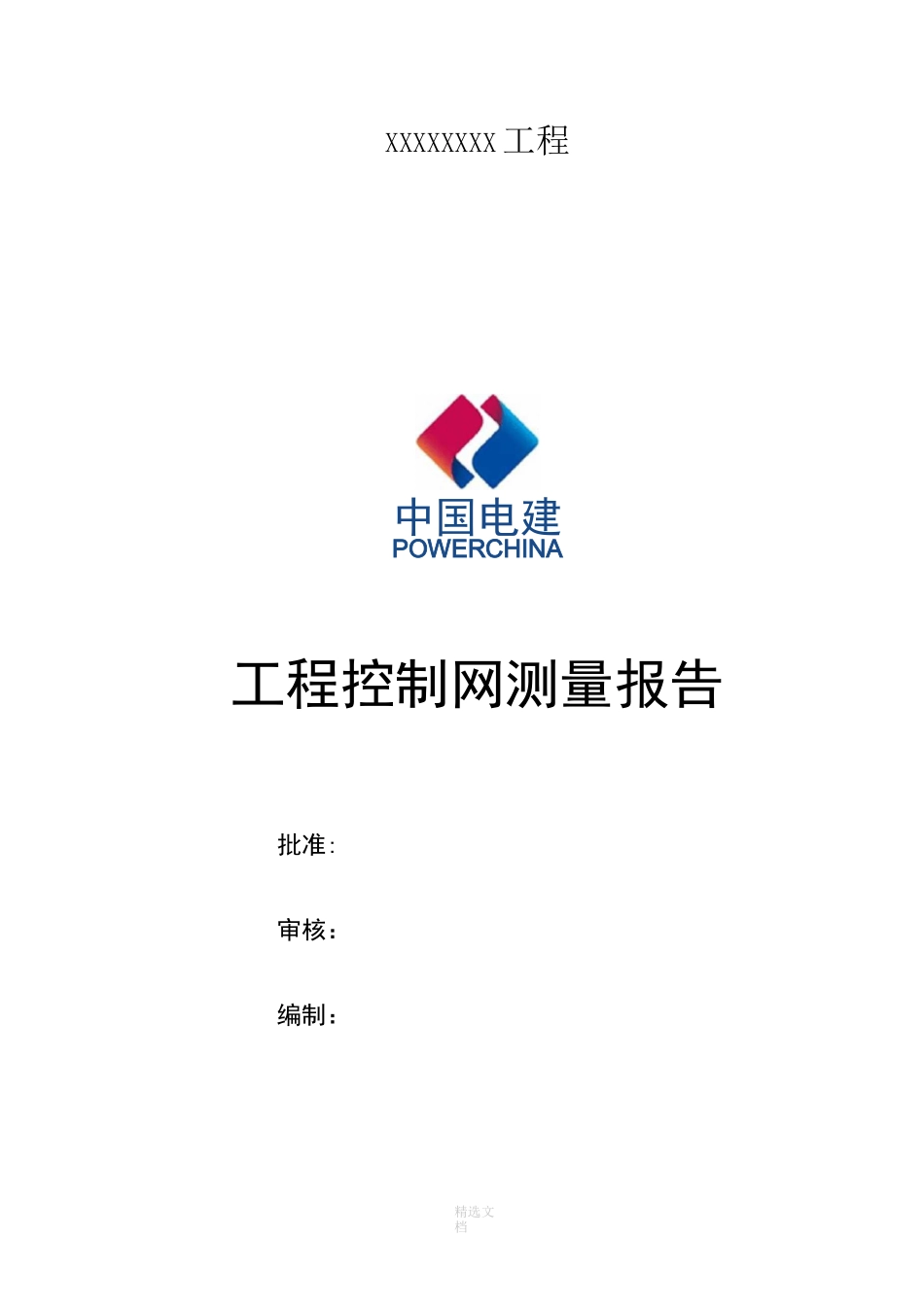

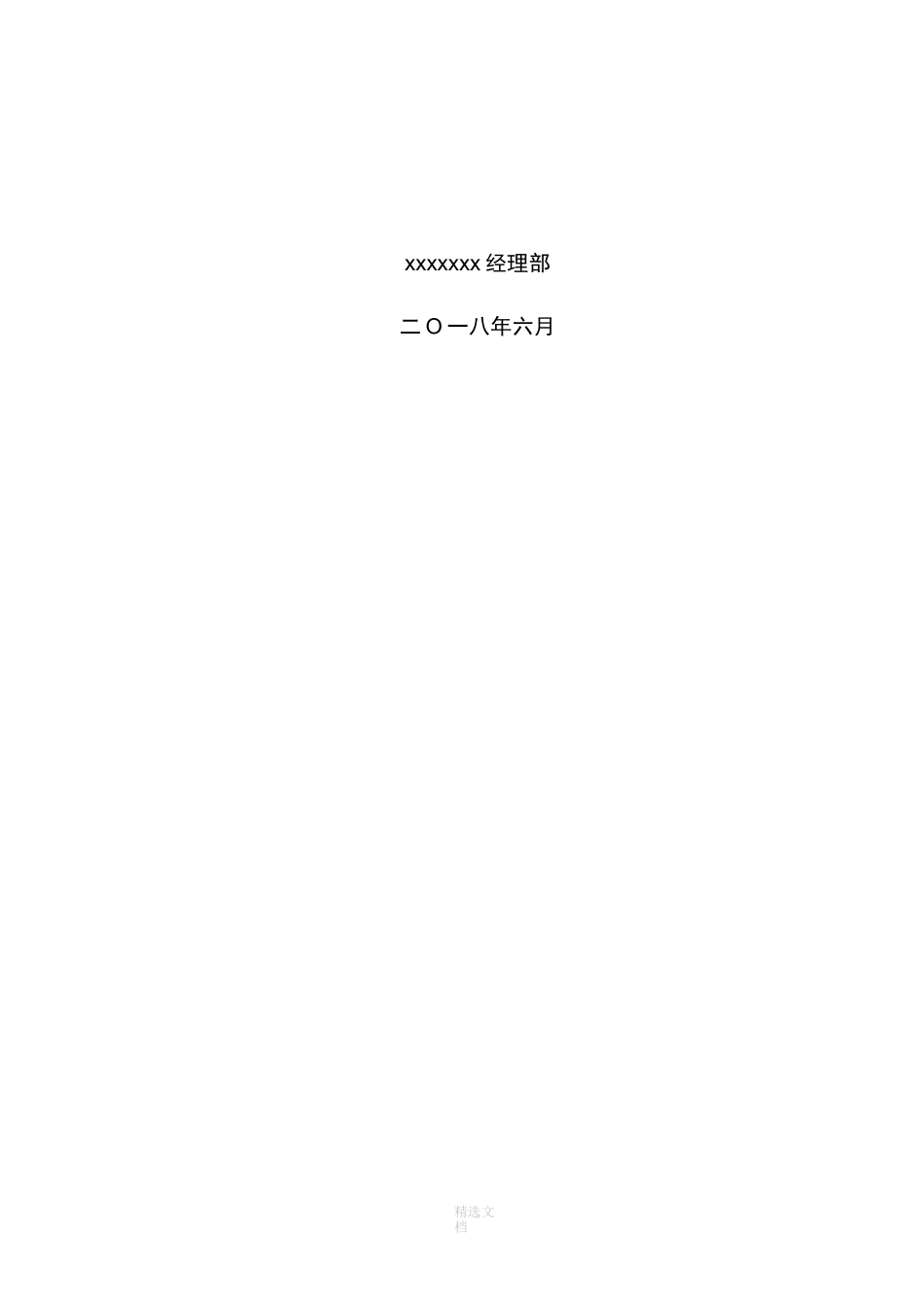

精选文档XXXXXXXX工程中国电建POWERCHINA工程控制网测量报告批准:审核：编制：精选文档xxxxxxx经理部二O一八年六月精选文档目录一、任务目的-1-二、测区概况-1-三、已有资料-1-四、编制依据-1-五、控制网复测任务-1-六、控制复测-2-七、新增加密点测绘-2-八、成果及控制点点位图-3-精选文档一、任务目的根据XXXXX风电场总承包项目部、XXXXXX监理部要求，我项目部对本项目工程控制网进行测量，并编制本报告。实际完成工作量：1、控制点3个点，分别为：BG01、BG02、GB03、BG04、BGO5、BG06；2、新增控制点10个，分别为：C1、C2、C3、C4、C5、C6、C7、C8、C9、C10。二、测区概况测区位于XXXXX风电场。三、已有资料本测区有设计提供的点位：BG01、BG02、GB03、BG04、BGO5、BG06共计6个点，经实地踏勘点位保存良好，控制点位数据已交我部。四、编制依据1•中华人民共和国国家标准《全球定位系统(GPS)测量规范》GB/T18314一2001；2•《全球定位系统实时动态测量(RTK)技术规范》CH/T2009-2010;3•中华人民共和国国家标准《工程测量规范》GB50026-93。五、控制网复测任务1、仪器软件和人员的配置(1)GPS南方RTIK银河6双频2台、数据处理软件及配套设备；(2)南方开思数字测图软件1套；(2)计算机1台；(4)作业车辆1辆；(5)作业人员4人。2、作业仪器的检验精选文档（1）项目使用的GPS银河6已经过仪器检定部门检验，各项指标均合格，使用状态良好。（2）其他使用的辅助设备和工具都保持良好状态。六、控制复测1、主要技术指标高程系统：1985国家高程基准。2、GPS网选点及埋石（1）结合测区实际情况，GPS点沿项目区主要道路布设，GPS点之间视野开阔，无障碍物遮挡。（2）GPS点刻石规格为lOcmXlOcm在固定埋石上，采用刻画、喷涂标志。3、GPS网复测GPS控制网观测使用GPS南方银河6以网络RTIK的方式进行复测。七、新增加密点测绘1、图根控制测量图根控制使用GPS南方银河6进行测量，共施测加密点10点。在放样时满足以下要求：（1）图根点标志采用石刻标准，特殊地方采用埋石的方式；（2）流动站采集卫星观测数据，并通过数据链接收来自参考站的数据，在系统内组成差分观测值进行实时处理，通过坐标转换方法将观测得到的地心坐标转换为指定坐标系的坐标；（3）RTK图根控制点测量流动站观测时使用三角架对中、整平，每次观测历元数大于10个；（4）RTIK图根点测量平面坐标转换残差W图上土0.07mm；(5)RTIK图根点测量高程拟合残差不大于1/12等高距。(6)RTIK图根点测量平面测量采用连续观测30秒，所得坐标为最终成果精选文档2、GPSRTK碎部测量RTIK地形测量主要技术要求：等级点位中误差(图上mm)髙程中误差与基准站的距离(km)观测次数起算点等级碎部点<±0.5相应比例尺成图要求<101平面图根、髙程五等以上(1)RTIK碎部点测量时，正确获取了坐标系的转换关系。⑵RTK碎部点测量平面坐标转换残差均小于图上土0.1mm。RTK碎部点测量高程拟合残差均小于1/10基本等高距；(3)RTK碎部点测量流动站观测时采用固定高度对中杆对中、整平，每次观测历元数大于5个；八、成果及控制点点位图见附表一精选文档附表一控制网测量成果表（甲方提供控制点）点名等级坐标（X）坐标（Y）高程（H）备注BG01三等BG02三等BG03三等BG03三等BG04三等BG05三等（施工方控制点复测成果）点名复测坐标误差值（cm）备注BGO21.51.7可用BG0212.21.8可用BGO11.20.8可用BG031.51.31.8可用BG041.81.61.4可用BG052.11.40.9可用（加密点）点名XYZ备注结论C1加密点可用C2加密点可用C3加密点可用C4加密点可用C5加密点可用C6加密点可用C7加密点可用C8加密点可用C9加密点可用C10加密点可用
