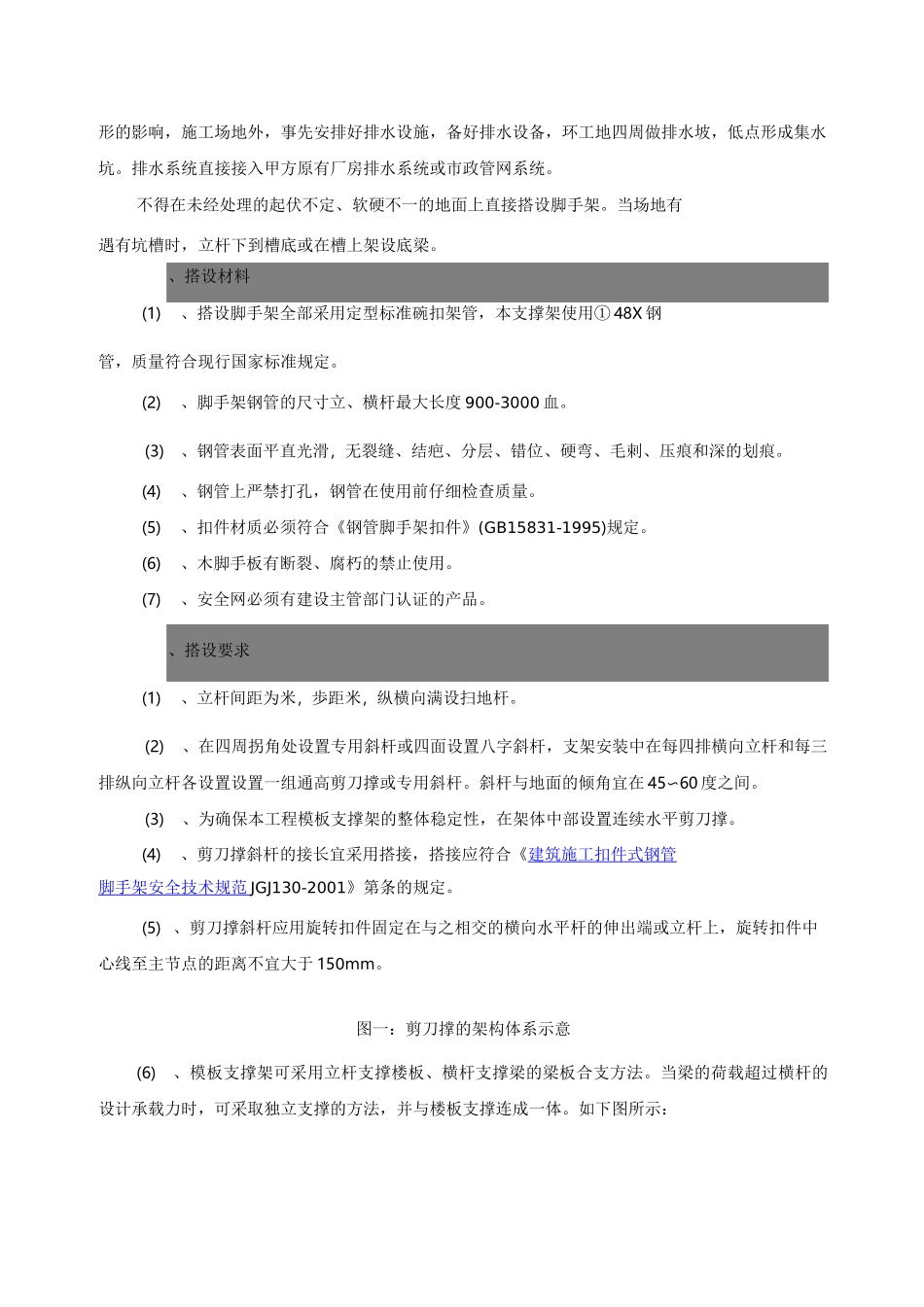

碗扣式模板支撑架施工方案一、工程概况骏豪花园T2栋工程；工程建设地点：清新区18号区，交通顺畅；总建筑面积：平方米，属于框剪结构，地下2层，地上30层。建筑高度：（最高点）；首层层高米（局部层高米）、二至三十层高均为；本工程由清远市清新区星光房地产有限公司投资建设，广东中誉设计院有限公司设计，惠州广夏工程项目管理有限公司监理，广东三穗建筑工程有限公司组织施工。胡华峰担任项目负责人，罗文彪担任技术负责人。为确保施工安全及构件有足够的刚度、稳定性，模板安装前必须按公司要求做设计方案，经公司批准后方可实施。因此，骏豪花园T2栋二层梁模板方案设计现选取最不利梁KL64200*700mm、及120mm厚的楼板进行计算，拟指导二层梁同类型的框架梁的模板安装施工，楼面模板选取跨度最大，混凝土楼板的120mm厚的楼板进行验算，拟指导同类型的楼板模板安装施工。、国家有关建筑施工规范及工程设计施工图、工程施工组织设计及进度计划、《建筑施工安全检查标准》JGJ59-2011、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011、《建筑施工碗扣式钢管脚手架技术规范》JGJ166-2008三、碗扣式模板支撑架搭设构造要求本工程建筑高度高为米（最高点），结合本工程结构形式、实际施工特点,整个结构使用落地式、全封闭的满堂红碗扣式模板支撑脚手架，架体受力详见计算书。、地面处理本工程支架搭设前根据地坪做法，已经将整个地面使用砼硬化，确保地基具有良好的承载力。施工时还要找平地面（局部地面平整度超过规范要求，用多层旧夹板垫平)使支架底部处于水平面，进而确保支架立杆垂直，这样作为支架基座，封住地面可能的突然来水，保证地基不受雨水等浸。在混凝土层上根据需要安装满堂支架脚手钢管立杆所对应的位置铺设垫木。为尽量减少地基变形的影响，施工场地外，事先安排好排水设施，备好排水设备，环工地四周做排水坡，低点形成集水坑。排水系统直接接入甲方原有厂房排水系统或市政管网系统。不得在未经处理的起伏不定、软硬不一的地面上直接搭设脚手架。当场地有遇有坑槽时，立杆下到槽底或在槽上架设底梁。、搭设材料(1)、搭设脚手架全部采用定型标准碗扣架管，本支撑架使用①48X钢管，质量符合现行国家标准规定。(2)、脚手架钢管的尺寸立、横杆最大长度900-3000血。(3)、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。(4)、钢管上严禁打孔，钢管在使用前仔细检查质量。(5)、扣件材质必须符合《钢管脚手架扣件》(GB15831-1995)规定。(6)、木脚手板有断裂、腐朽的禁止使用。(7)、安全网必须有建设主管部门认证的产品。、搭设要求(1)、立杆间距为米，歩距米，纵横向满设扫地杆。(2)、在四周拐角处设置专用斜杆或四面设置八字斜杆，支架安装中在每四排横向立杆和每三排纵向立杆各设置设置一组通高剪刀撑或专用斜杆。斜杆与地面的倾角宜在45〜60度之间。(3)、为确保本工程模板支撑架的整体稳定性，在架体中部设置连续水平剪刀撑。(4)、剪刀撑斜杆的接长宜采用搭接，搭接应符合《建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001》第条的规定。(5)、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。图一：剪刀撑的架构体系示意(6)、模板支撑架可采用立杆支撑楼板、横杆支撑梁的梁板合支方法。当梁的荷载超过横杆的设计承载力时，可采取独立支撑的方法，并与楼板支撑连成一体。如下图所示：图二：房屋建筑模板支撑架、安全防护(1)、在架子高米处，设置大眼水平安全网。(2)、外脚手架须同步搭设，为高空作业提供外围防护。四、碗扣式脚手架搭设施工工艺、准备工作(1)、搭设前，工程技术负责人应按施工方案的要求，对架子工进行安全技术交底，交底双方履行签字手续。(2)、熟悉图纸和施工现场，掌握建筑平面和立面的构造特点，环境条件，按照《建筑施工碗扣式钢管脚手架技术规范》JGJ166-2008中构造要求，决定脚手架步距等等。(3)、材料准备。对进场的钢管、扣件、脚手架、安全网等进行检查验收。(4)、搭设场地准备。根据脚手架搭设高度、搭设场地土质情况与现行国家标准＜...
