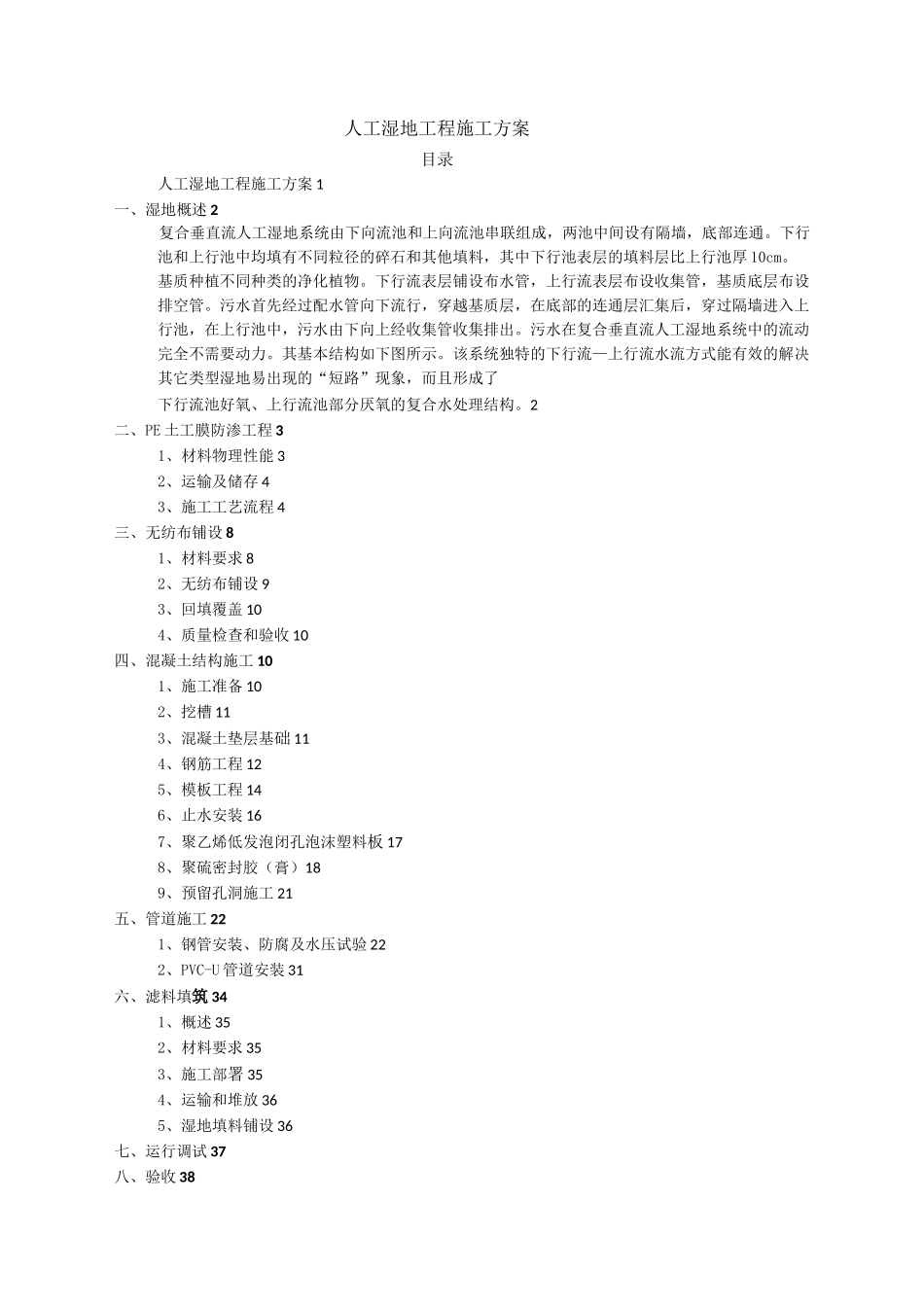

人工湿地工程施工方案目录人工湿地工程施工方案1一、湿地概述2复合垂直流人工湿地系统由下向流池和上向流池串联组成，两池中间设有隔墙，底部连通。下行池和上行池中均填有不同粒径的碎石和其他填料，其中下行池表层的填料层比上行池厚10cm。基质种植不同种类的净化植物。下行流表层铺设布水管，上行流表层布设收集管，基质底层布设排空管。污水首先经过配水管向下流行，穿越基质层，在底部的连通层汇集后，穿过隔墙进入上行池，在上行池中，污水由下向上经收集管收集排出。污水在复合垂直流人工湿地系统中的流动完全不需要动力。其基本结构如下图所示。该系统独特的下行流—上行流水流方式能有效的解决其它类型湿地易出现的“短路”现象，而且形成了下行流池好氧、上行流池部分厌氧的复合水处理结构。2二、PE土工膜防渗工程31、材料物理性能32、运输及储存43、施工工艺流程4三、无纺布铺设81、材料要求82、无纺布铺设93、回填覆盖104、质量检查和验收10四、混凝土结构施工101、施工准备102、挖槽113、混凝土垫层基础114、钢筋工程125、模板工程146、止水安装167、聚乙烯低发泡闭孔泡沫塑料板178、聚硫密封胶（膏）189、预留孔洞施工21五、管道施工221、钢管安装、防腐及水压试验222、PVC-U管道安装31六、滤料填筑341、概述352、材料要求353、施工部署354、运输和堆放365、湿地填料铺设36七、运行调试37八、验收38进水管上行流池部分厌氧的复合水处理结出水管Effluent排空管Dischargin一、湿地概述1、湿地工艺说明本工程采用潜流型人工湿地，具体工艺包括垂直流和水平流，具有多种组合，包括复合垂直流湿地、水平流+上行流湿地。复合垂直流人工湿地系统由下向流池和上向流池串联组成，两池中间设有隔墙，底部连通。下行池和上行池中均填有不同粒径的碎石和其他填料，其中下行池表层的填料层比上行池厚10cm。基质种植不同种类的净化植物。下行流表层铺设布水管，上行流表层布设收集管，基质底层布设排空管。污水首先经过配水管向下流行，穿越基质层，在底部的连通层汇集后，穿过隔墙进入上行池，在上行池中，污水由下向上经收集管收集排出。污水在复合垂直流人工湿地系统中的流动完全不需要动力。其基本结构如下图所示。该系统独特的下行流一上行流水流方式能有效的解决其它类型湿地易出现的“短路”现象，而且形成了下行流池好氧、图2-1复合垂直流人工湿地工艺剖面图水平流+上行流人工湿地系统由水平流池和上向流池串联组成，两池中间设有隔墙底部通过管道联通。两池填有不同粒径的填料，两池表面高程相同，上行流池结构与复合垂直流中上行流池相同，水平流池从一端进水，另一端出水,两个端均设置布水和集水管道。2、水力流程根据滞蓄洪区整体功能及湿地结构要求，竖向设计按照构筑物与外围景观协调一致，减小对景观影响及利于湿地水力流程、功能发挥配置合理的原则，依据场区设计等高线，建立立体梯田式湿地，并以进水点水头高程，布置湿地水力流程，即进水干管输入各区，各区湿地首端设置分水支管，污水进入湿地通过阀门井进行水力控制。进入湿地的水通过湿地内部管道布水和集水，按湿地单元水力流程设置。湿地最后出水设置阀门井控制，根据检修需要，湿地设置出水排空系统，湿地单元以出水高程确定排水管高程，出水进入排水渠收集排出，中间通过阀门井控制。根据平面布置，本标段湿地总共1个分区。J区设置一个排水总出水口，J两个区各设置1个出水口，排水出水口接表流湿地水面。滞洪区内利用湿地出水，在中部区域设置景观型水面和表流湿地。湿地布水、排水通过管线连接，设计上保证工艺管线短捷、顺畅、合理，多管、交叉及与湿地内构建筑物之间间距均按规范设置，满足间距要求。各工艺构筑物之间的管线管径在D100mm~D400mm。3、工程施工应按以下顺序施工：先地下后地上、先防渗后结构、先表流后潜流、先外管后内管、先道路后单元、先填料后植物等。二、PE土工膜防渗工程1、材料物理性能本工程防渗采用：FN2/PE-16-300-1.0（两布一膜200g/1.0mm/200g）。复合PE土工膜（两布一膜200+1.0+200）物理性能指标序号项目单位指标允差，％备注1单位面积质量g/m?1300102幅宽cm±3000.13断...
