钢结构工程冬期施工方案VIP免费

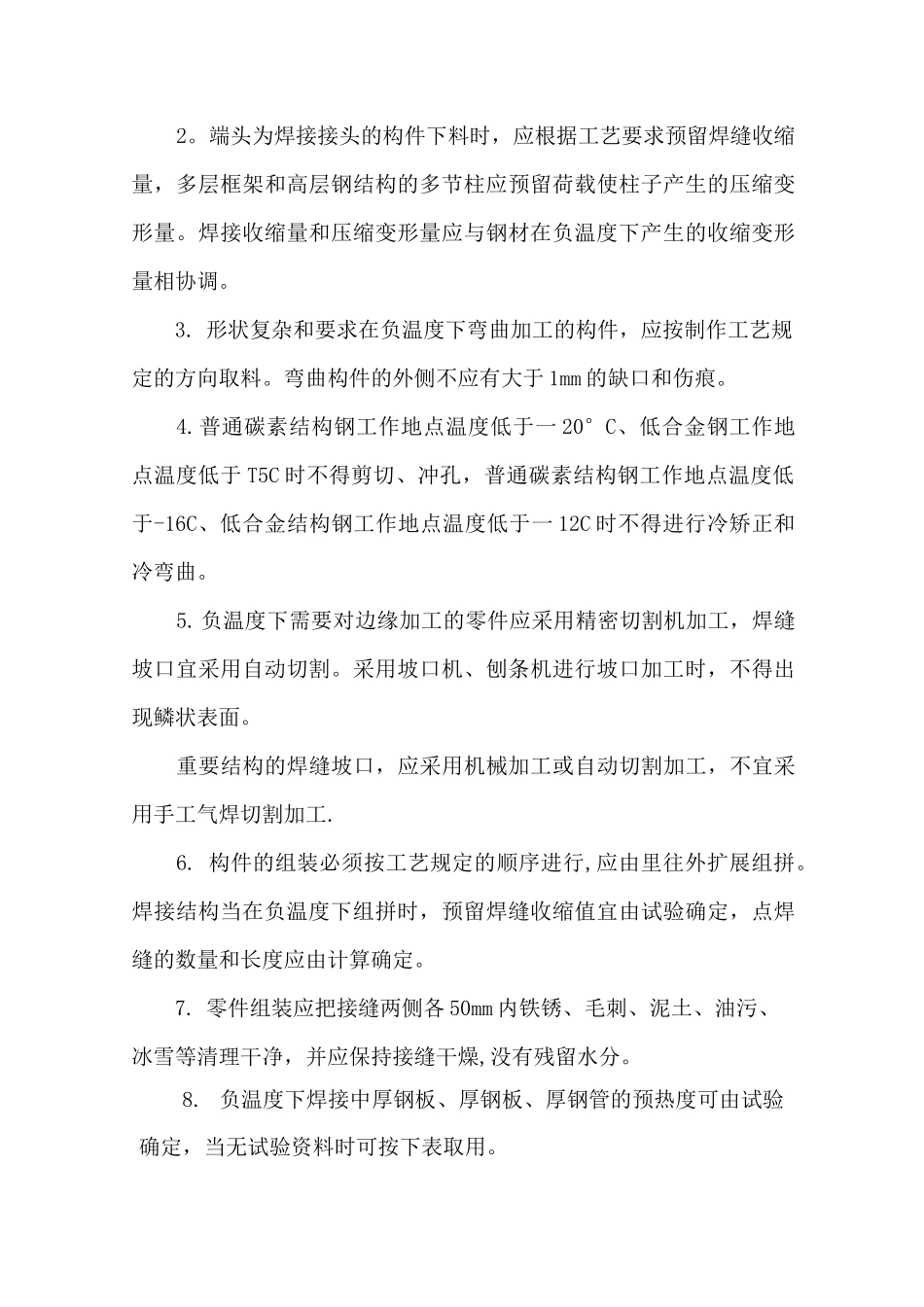

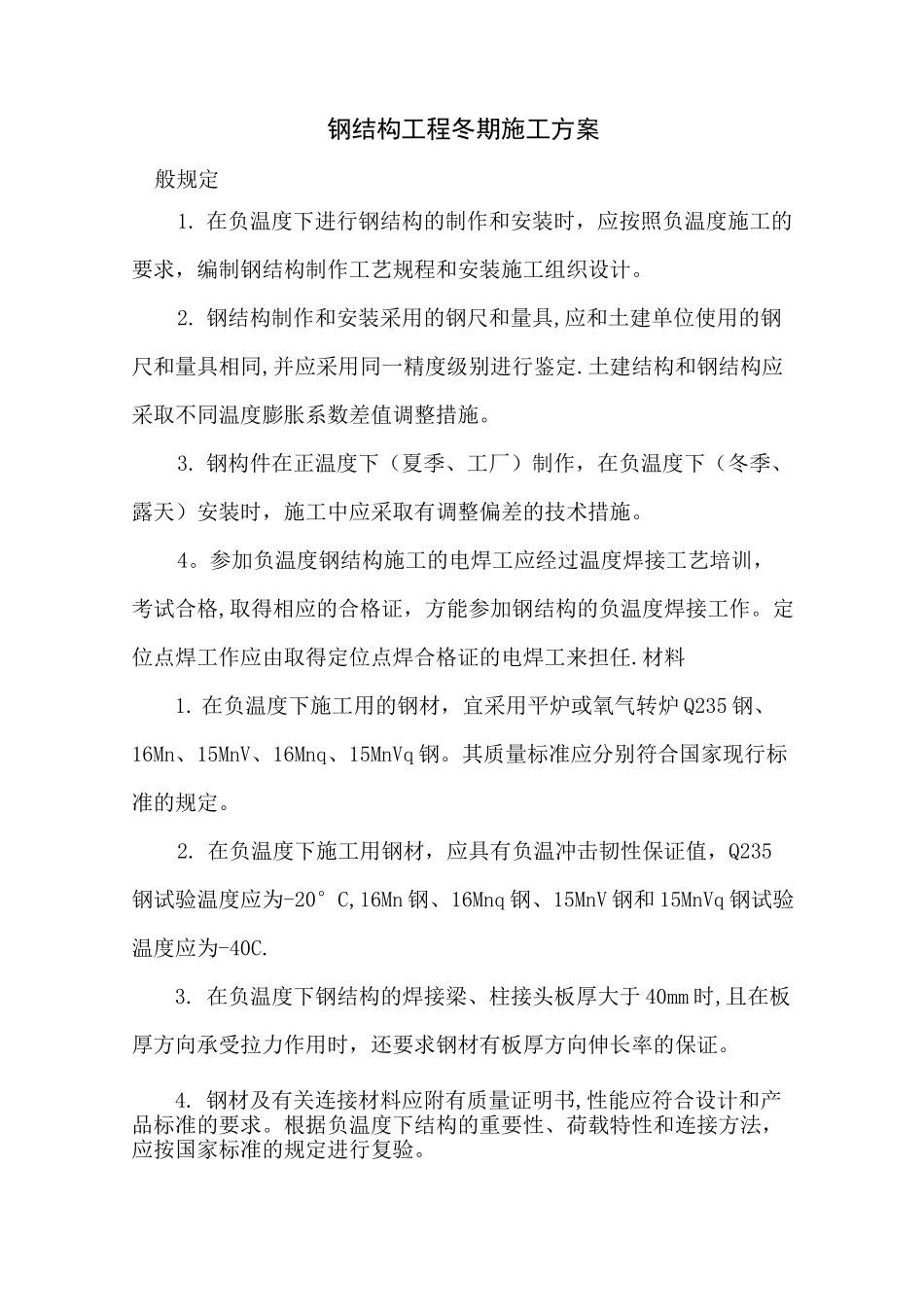

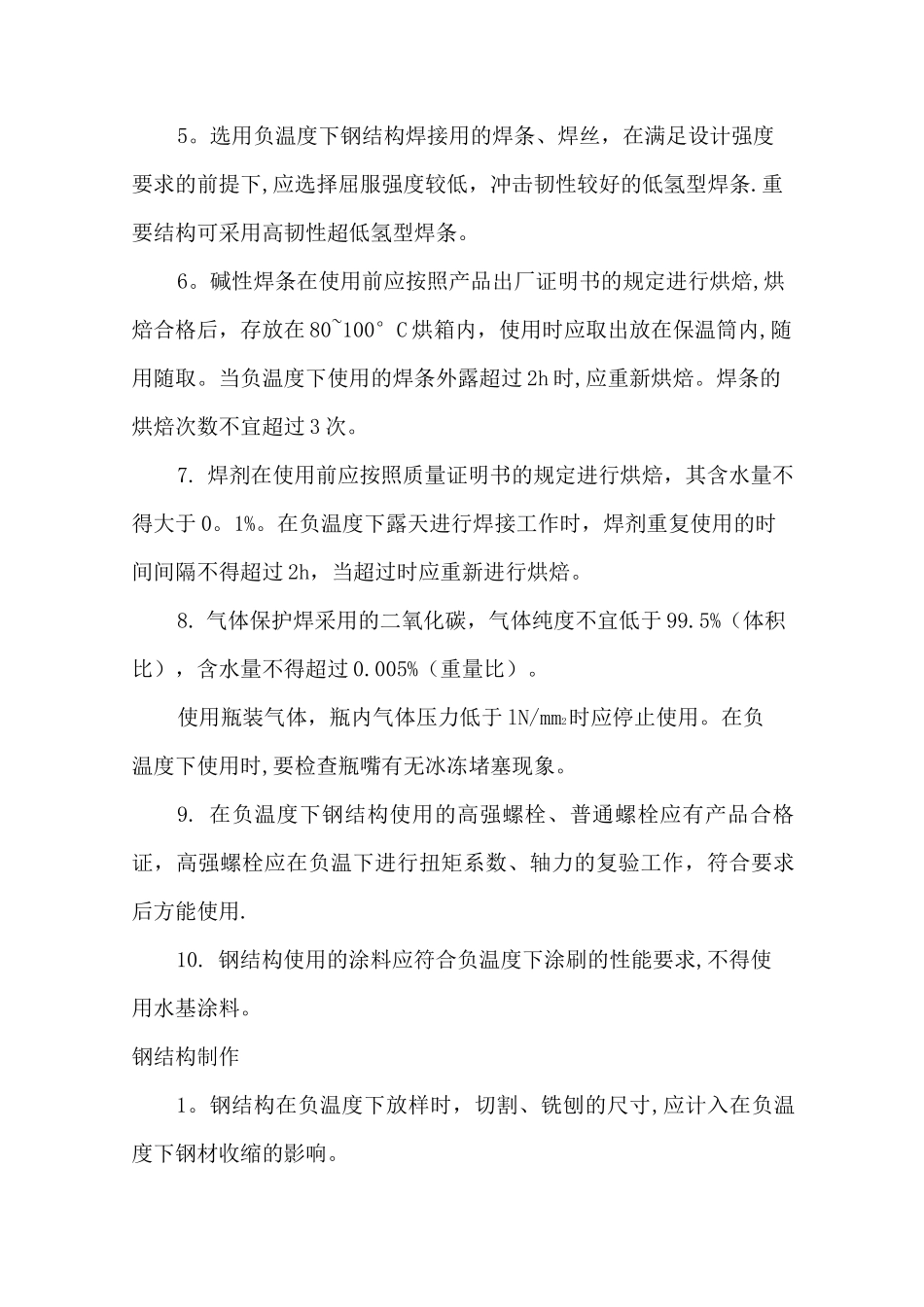

钢结构工程冬期施工方案般规定1.在负温度下进行钢结构的制作和安装时，应按照负温度施工的要求，编制钢结构制作工艺规程和安装施工组织设计。2.钢结构制作和安装采用的钢尺和量具,应和土建单位使用的钢尺和量具相同,并应采用同一精度级别进行鉴定.土建结构和钢结构应采取不同温度膨胀系数差值调整措施。3.钢构件在正温度下（夏季、工厂）制作，在负温度下（冬季、露天）安装时，施工中应采取有调整偏差的技术措施。4。参加负温度钢结构施工的电焊工应经过温度焊接工艺培训，考试合格,取得相应的合格证，方能参加钢结构的负温度焊接工作。定位点焊工作应由取得定位点焊合格证的电焊工来担任.材料1.在负温度下施工用的钢材，宜采用平炉或氧气转炉Q235钢、16Mn、15MnV、16Mnq、15MnVq钢。其质量标准应分别符合国家现行标准的规定。2.在负温度下施工用钢材，应具有负温冲击韧性保证值，Q235钢试验温度应为-20°C,16Mn钢、16Mnq钢、15MnV钢和15MnVq钢试验温度应为-40C.3.在负温度下钢结构的焊接梁、柱接头板厚大于40mm时,且在板厚方向承受拉力作用时，还要求钢材有板厚方向伸长率的保证。4.钢材及有关连接材料应附有质量证明书,性能应符合设计和产品标准的要求。根据负温度下结构的重要性、荷载特性和连接方法，应按国家标准的规定进行复验。5。选用负温度下钢结构焊接用的焊条、焊丝，在满足设计强度要求的前提下,应选择屈服强度较低，冲击韧性较好的低氢型焊条.重要结构可采用高韧性超低氢型焊条。6。碱性焊条在使用前应按照产品出厂证明书的规定进行烘焙,烘焙合格后，存放在80~100°C烘箱内，使用时应取出放在保温筒内,随用随取。当负温度下使用的焊条外露超过2h时,应重新烘焙。焊条的烘焙次数不宜超过3次。7.焊剂在使用前应按照质量证明书的规定进行烘焙，其含水量不得大于0。1%。在负温度下露天进行焊接工作时，焊剂重复使用的时间间隔不得超过2h，当超过时应重新进行烘焙。8.气体保护焊采用的二氧化碳，气体纯度不宜低于99.5%（体积比），含水量不得超过0.005%（重量比）。使用瓶装气体，瓶内气体压力低于lN/mm2时应停止使用。在负温度下使用时,要检查瓶嘴有无冰冻堵塞现象。9.在负温度下钢结构使用的高强螺栓、普通螺栓应有产品合格证，高强螺栓应在负温下进行扭矩系数、轴力的复验工作，符合要求后方能使用.10.钢结构使用的涂料应符合负温度下涂刷的性能要求,不得使用水基涂料。钢结构制作1。钢结构在负温度下放样时，切割、铣刨的尺寸,应计入在负温度下钢材收缩的影响。2。端头为焊接接头的构件下料时，应根据工艺要求预留焊缝收缩量，多层框架和高层钢结构的多节柱应预留荷载使柱子产生的压缩变形量。焊接收缩量和压缩变形量应与钢材在负温度下产生的收缩变形量相协调。3.形状复杂和要求在负温度下弯曲加工的构件，应按制作工艺规定的方向取料。弯曲构件的外侧不应有大于1mm的缺口和伤痕。4.普通碳素结构钢工作地点温度低于一20°C、低合金钢工作地点温度低于T5C时不得剪切、冲孔，普通碳素结构钢工作地点温度低于-16C、低合金结构钢工作地点温度低于一12C时不得进行冷矫正和冷弯曲。5.负温度下需要对边缘加工的零件应采用精密切割机加工，焊缝坡口宜采用自动切割。采用坡口机、刨条机进行坡口加工时，不得出现鳞状表面。重要结构的焊缝坡口，应采用机械加工或自动切割加工，不宜采用手工气焊切割加工.6.构件的组装必须按工艺规定的顺序进行,应由里往外扩展组拼。焊接结构当在负温度下组拼时，预留焊缝收缩值宜由试验确定，点焊缝的数量和长度应由计算确定。7.零件组装应把接缝两侧各50mm内铁锈、毛刺、泥土、油污、冰雪等清理干净，并应保持接缝干燥,没有残留水分。8.负温度下焊接中厚钢板、厚钢板、厚钢管的预热度可由试验确定，当无试验资料时可按下表取用。负温度下焊接钢板、钢管预热温度低碳钢构件o3V6363o7-o563o7>低碳钢管构件6<163o3620--o3-63o--o2-6363o5>16Mn16Mnq15MnV15MnVqoV63o62-635--o-636344>9.在负温度下构件组装定型后进行焊接应符合焊接工艺规定。单条焊缝的两端应设置引弧板和熄弧板，引弧板和熄弧板的材料应和母材相一致.严禁在焊接的母材上引弧。10....
