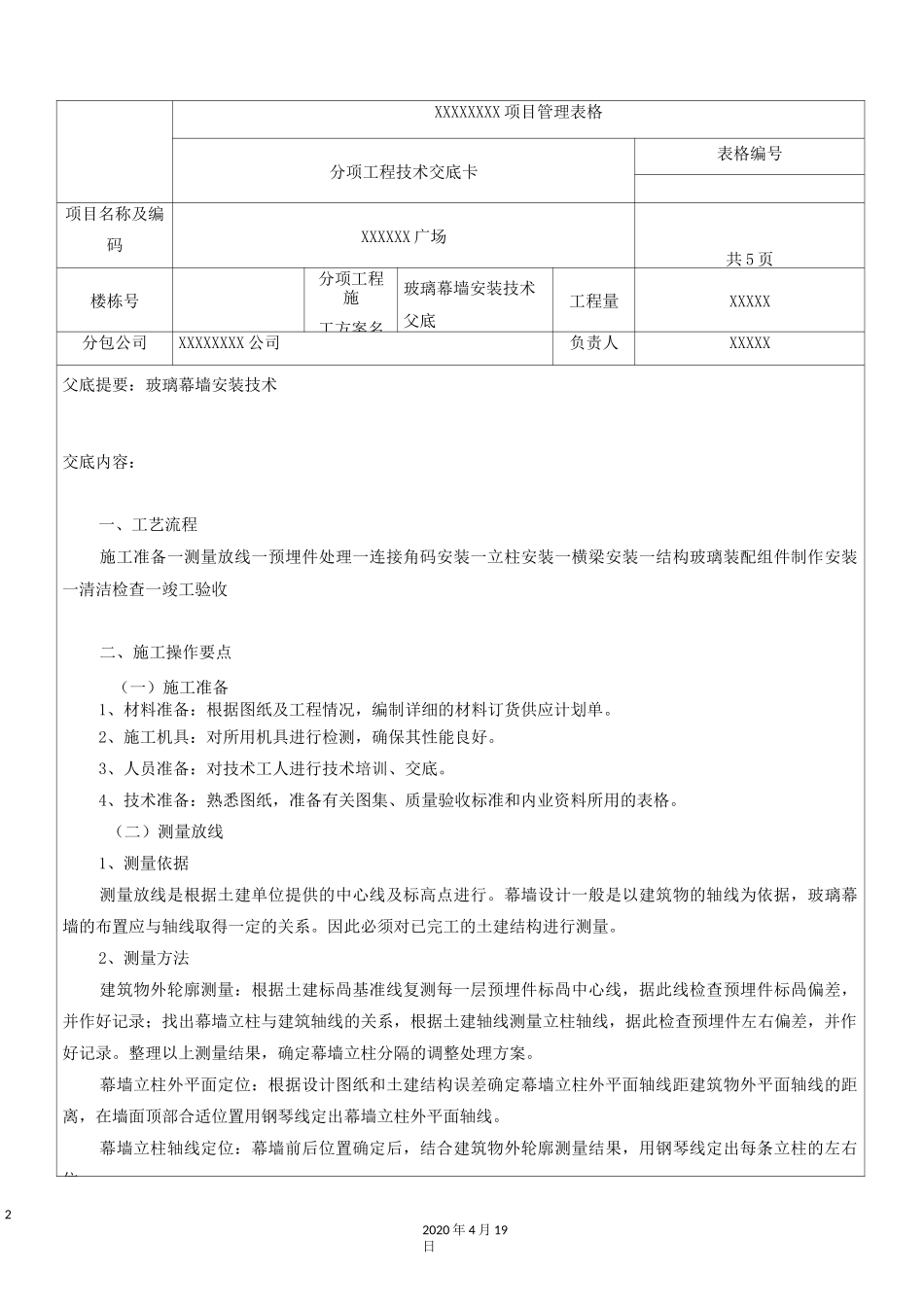

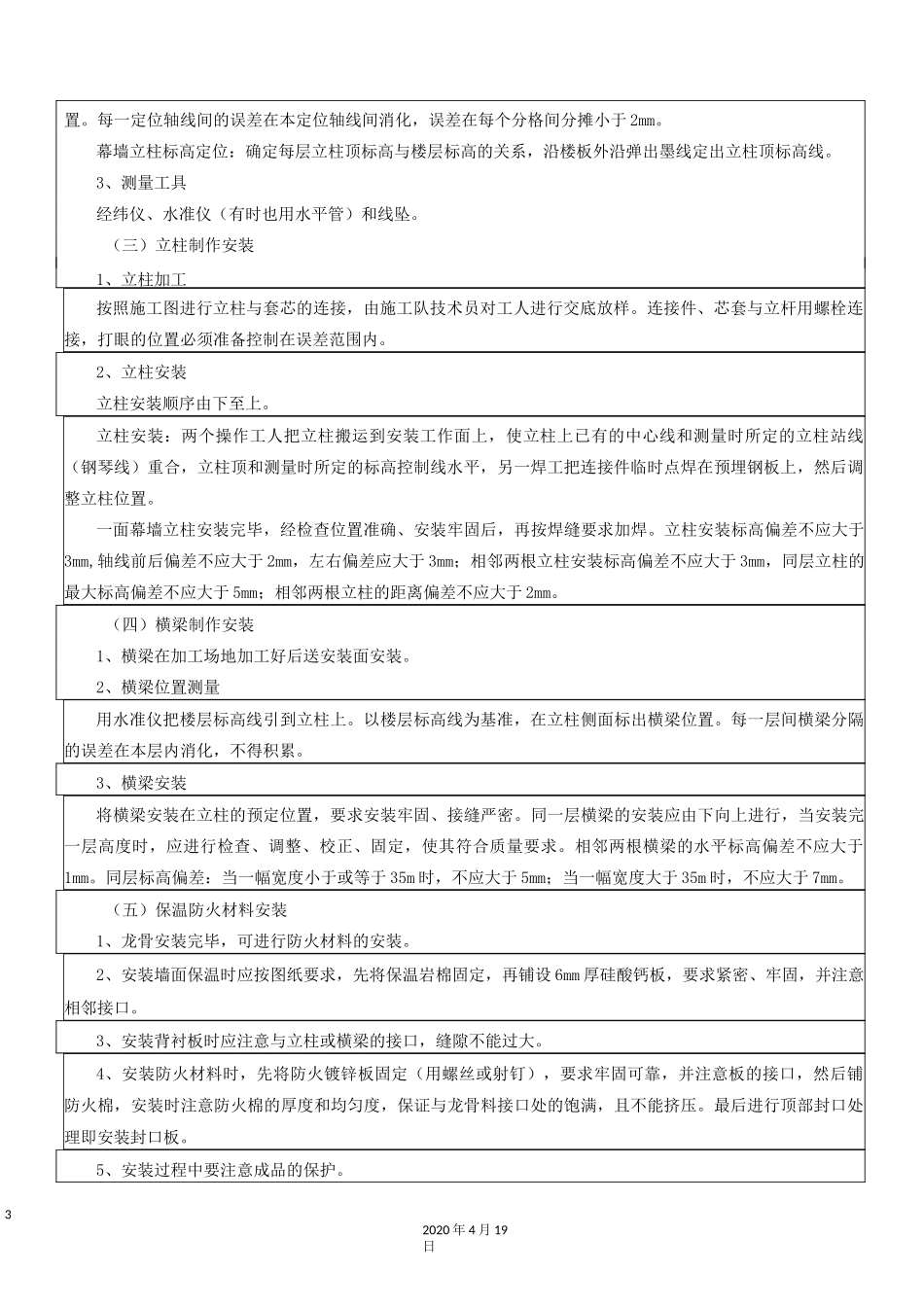

12020年4月19日玻璃幕墙技术交底22020年4月19日XXXXXXXX项目管理表格分项工程技术交底卡表格编号项目名称及编码XXXXXX广场共5页楼栋号分项工程施工方案名玻璃幕墙安装技术父底工程量XXXXX分包公司XXXXXXXX公司负责人XXXXX父底提要：玻璃幕墙安装技术交底内容：一、工艺流程施工准备一测量放线一预埋件处理一连接角码安装一立柱安装一横梁安装一结构玻璃装配组件制作安装一清洁检查一竣工验收二、施工操作要点（一）施工准备1、材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。2、施工机具：对所用机具进行检测，确保其性能良好。3、人员准备：对技术工人进行技术培训、交底。4、技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格。（二）测量放线1、测量依据测量放线是根据土建单位提供的中心线及标高点进行。幕墙设计一般是以建筑物的轴线为依据，玻璃幕墙的布置应与轴线取得一定的关系。因此必须对已完工的土建结构进行测量。2、测量方法建筑物外轮廓测量：根据土建标咼基准线复测每一层预埋件标咼中心线，据此线检查预埋件标咼偏差，并作好记录；找出幕墙立柱与建筑轴线的关系，根据土建轴线测量立柱轴线，据此检查预埋件左右偏差，并作好记录。整理以上测量结果，确定幕墙立柱分隔的调整处理方案。幕墙立柱外平面定位：根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离，在墙面顶部合适位置用钢琴线定出幕墙立柱外平面轴线。幕墙立柱轴线定位：幕墙前后位置确定后，结合建筑物外轮廓测量结果，用钢琴线定出每条立柱的左右位32020年4月19日置。每一定位轴线间的误差在本定位轴线间消化，误差在每个分格间分摊小于2mm。幕墙立柱标高定位：确定每层立柱顶标高与楼层标高的关系，沿楼板外沿弹出墨线定出立柱顶标高线。3、测量工具经纬仪、水准仪（有时也用水平管）和线坠。（三）立柱制作安装1、立柱加工按照施工图进行立柱与套芯的连接，由施工队技术员对工人进行交底放样。连接件、芯套与立杆用螺栓连接，打眼的位置必须准备控制在误差范围内。2、立柱安装立柱安装顺序由下至上。立柱安装：两个操作工人把立柱搬运到安装工作面上，使立柱上已有的中心线和测量时所定的立柱站线（钢琴线）重合，立柱顶和测量时所定的标高控制线水平，另一焊工把连接件临时点焊在预埋钢板上，然后调整立柱位置。一面幕墙立柱安装完毕，经检查位置准确、安装牢固后，再按焊缝要求加焊。立柱安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm，左右偏差应大于3mm；相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱的距离偏差不应大于2mm。（四）横梁制作安装1、横梁在加工场地加工好后送安装面安装。2、横梁位置测量用水准仪把楼层标高线引到立柱上。以楼层标高线为基准，在立柱侧面标出横梁位置。每一层间横梁分隔的误差在本层内消化，不得积累。3、横梁安装将横梁安装在立柱的预定位置，要求安装牢固、接缝严密。同一层横梁的安装应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。相邻两根横梁的水平标高偏差不应大于1mm。同层标高偏差：当一幅宽度小于或等于35m时，不应大于5mm；当一幅宽度大于35m时，不应大于7mm。（五）保温防火材料安装1、龙骨安装完毕，可进行防火材料的安装。2、安装墙面保温时应按图纸要求，先将保温岩棉固定，再铺设6mm厚硅酸钙板，要求紧密、牢固，并注意相邻接口。3、安装背衬板时应注意与立柱或横梁的接口，缝隙不能过大。4、安装防火材料时，先将防火镀锌板固定（用螺丝或射钉），要求牢固可靠，并注意板的接口，然后铺防火棉，安装时注意防火棉的厚度和均匀度，保证与龙骨料接口处的饱满，且不能挤压。最后进行顶部封口处理即安装封口板。5、安装过程中要注意成品的保护。42020年4月19日（六）结构玻璃装配组件安装1、定位划线：确定玻璃板块在立面上的水平、垂直位置，并在主框格上划线。2、调整：玻璃板块临时固定后对板块进行调整，调整标准横平、竖直、面平。3、固定：用压块把玻璃板块固定在主框格上，压块间距不大于3...
