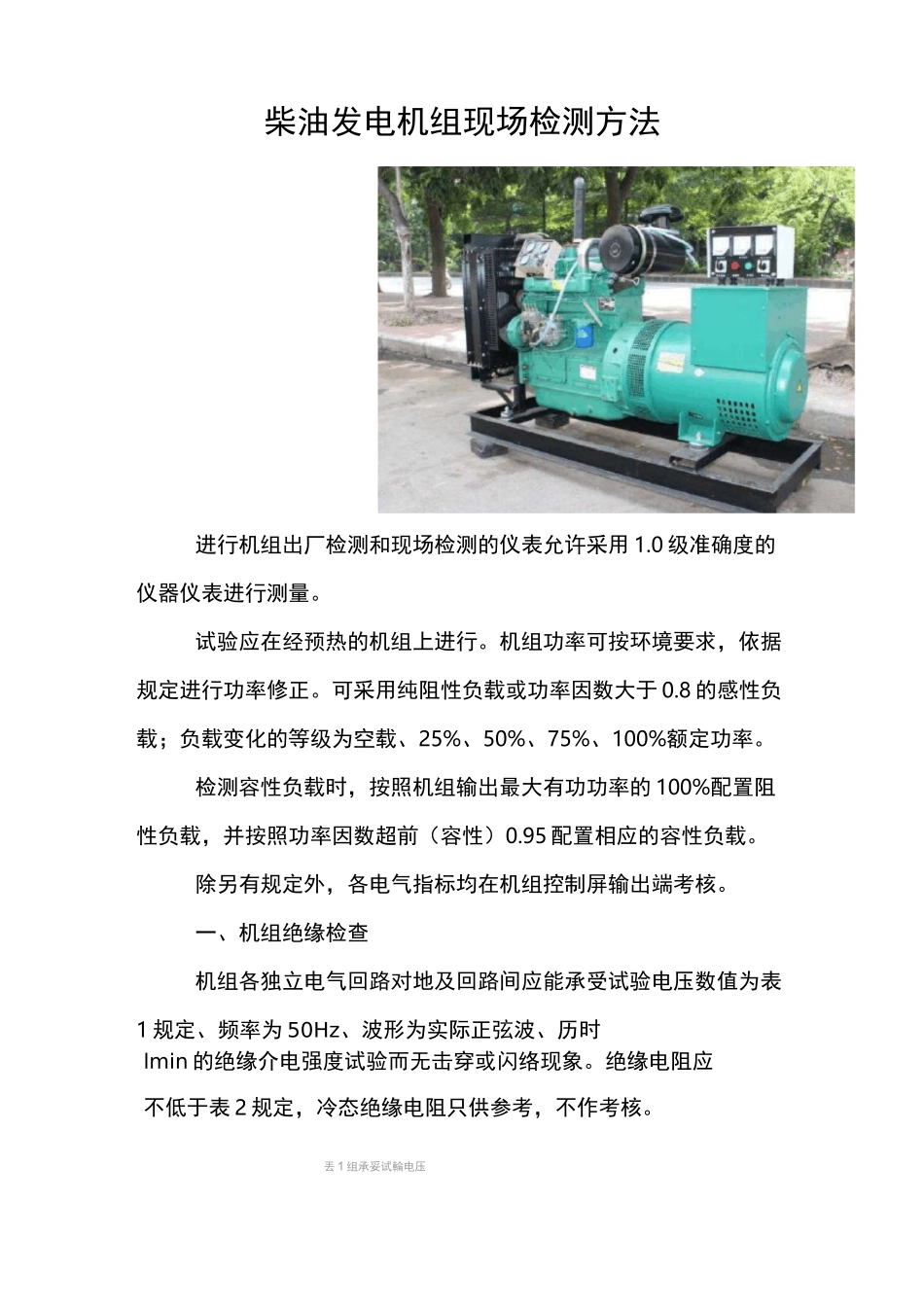

柴油发电机组现场检测方法进行机组出厂检测和现场检测的仪表允许采用1.0级准确度的仪器仪表进行测量。试验应在经预热的机组上进行。机组功率可按环境要求，依据规定进行功率修正。可采用纯阻性负载或功率因数大于0.8的感性负载；负载变化的等级为空载、25%、50%、75%、100%额定功率。检测容性负载时，按照机组输出最大有功功率的100%配置阻性负载，并按照功率因数超前（容性）0.95配置相应的容性负载。除另有规定外，各电气指标均在机组控制屏输出端考核。一、机组绝缘检查机组各独立电气回路对地及回路间应能承受试验电压数值为表1规定、频率为50Hz、波形为实际正弦波、历时lmin的绝缘介电强度试验而无击穿或闪络现象。绝缘电阻应不低于表2规定，冷态绝缘电阻只供参考，不作考核。丟1组承妥试輪电压回路额左W压W)试验电三(V)—氓回路対地.一次巨I路对二况回蹈■^10000004-2信的融走电主〕xeo%二:欠回路対地€100750注：垃动机的旦吒邹分「半寻休墨畔巨电容君X做吐顼整表2机绢碍电阻要求MQ条件回聘额定巨庄(V)<2.30400&30010500冷态绝壽电月N环毋沮度5)°C,空弓招茫洞鱼対斗5关-了5%22由产品技术条件規m产品技忒条件规建环境沮度跖空气咱对温鹿为9E%(I.\0.46J10!?!：态绝歸目阻(胡0)O.i1斗6.310二、启动检测常温条件下向自动启动机构发出自动启动指令(模拟市电电网中断供电、模拟市电电网电压下降至规定值等)，观察机组是否自动启动、升速、建压、合闸供电，运行1min,重复进行3次，间歇时间小于20s；机组自动启动后，观察机组是否自动加载；加额定负载后，观察机组是否能在20s内带额定负载运行；检查低温启动装置的电路、管路、油路等是否畅通。三、自动保护功能检测——不做现场要求，可以抽测功能测试通过模拟的方法在机组的控制屏上对相应的传感器输入信号接入端子给人为的闭合信号，观察机组能否自动保护停机或告警；机组应具有的保护包含：机油压力低、过欠电压、超欠速、水温高、发电机温度高、过载、短路保护、逆功率（并机时测）、过电流等。四、机组稳态运行额定主用功率的连续运行试验：机组在额定工况下满载运行llh后，紧接着过载10%运行lh；每隔30min记录一次功率、电压、电流、功率因数、频率、柴油机冷却出水（或风）温度及机油温度（在仪器板温度表上读取）、添加燃油时间等。观察机组是否出现停机、降功率等异常现象。（机组铭牌上未标出主用功率数值的，厂商应提供相应的主用功率数值以供测试。）五、机组瞬态性能测试机组的瞬态特性测试：按0%-50%突加负载，然后从50%f慢慢加至100%（步长不小于5%），最后100%—0%突减负载，重复进行三次。取三次结果的平均值。六、机组负载突减100%--0,负载突减特性。使用电能质量分析仪表记录波形，检查机组能否保持稳定的输出，是否导致机组保护性停机，以及是否出现频率异常、电压异常导致的电源设备的报警甚至停机。七、机组容性负载能力检测——YD502新的测试方法，arctan0.95计算要求加入。检测容性负载时，按照机组输出最大有功功率的100%配置阻性负载，并按照功率因数超前（容性）0.95配置相应的容性负载。机组在额定工况下运行lh。每隔30min记录一次功率、电压、电流、功率因数、频率、柴油机冷却出水（或风）温度、机油压力和发电机绕组温度。八、连续运行能力测试:（测试指标：带载能力、冷热态电压变化、柴、机油消耗率）机组先以额定功率带载运行2小时，紧接着以110%额定功率运行一小时，应无停机、降功率等异常现象。运行过程中记录以下参数：a、机组输出发电机各项电气参数；b、记录发动机各项参数（水温、机油压力、转速等）；c、记录发电机房间内进风温度，出风温度；d、观察发电机排烟颜色是否正常；e、采用热成像仪，扫描发电机输出配电柜、电缆、开关、铜排、接线端子等温度是否正常；f、采用热成像仪，扫描发电机进风、排烟等各机械部件温度是否正常；g、采用噪音仪，检查发电机满载情况下的噪音。九、并机性能测试如有并机系统测试要求，则需在单机测试合格后，进行并机性能测试。a、模拟市电停电，观察本系统内油机是否能全部自动启动且并机成功，记录机组从启动发出到全部油机并机成功的时间；b、并机...
