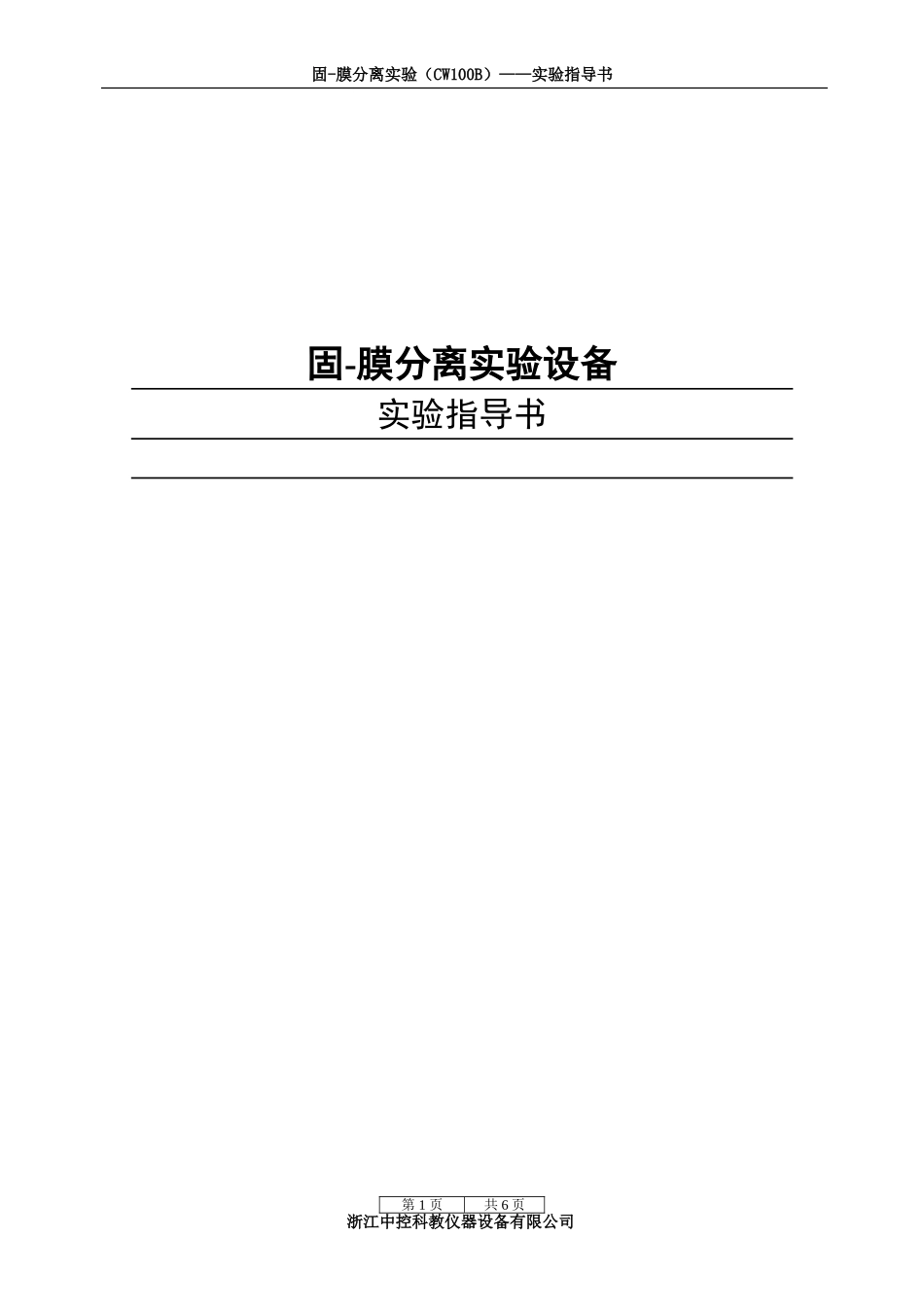

固-膜分离实验设备实验指导书VIP免费

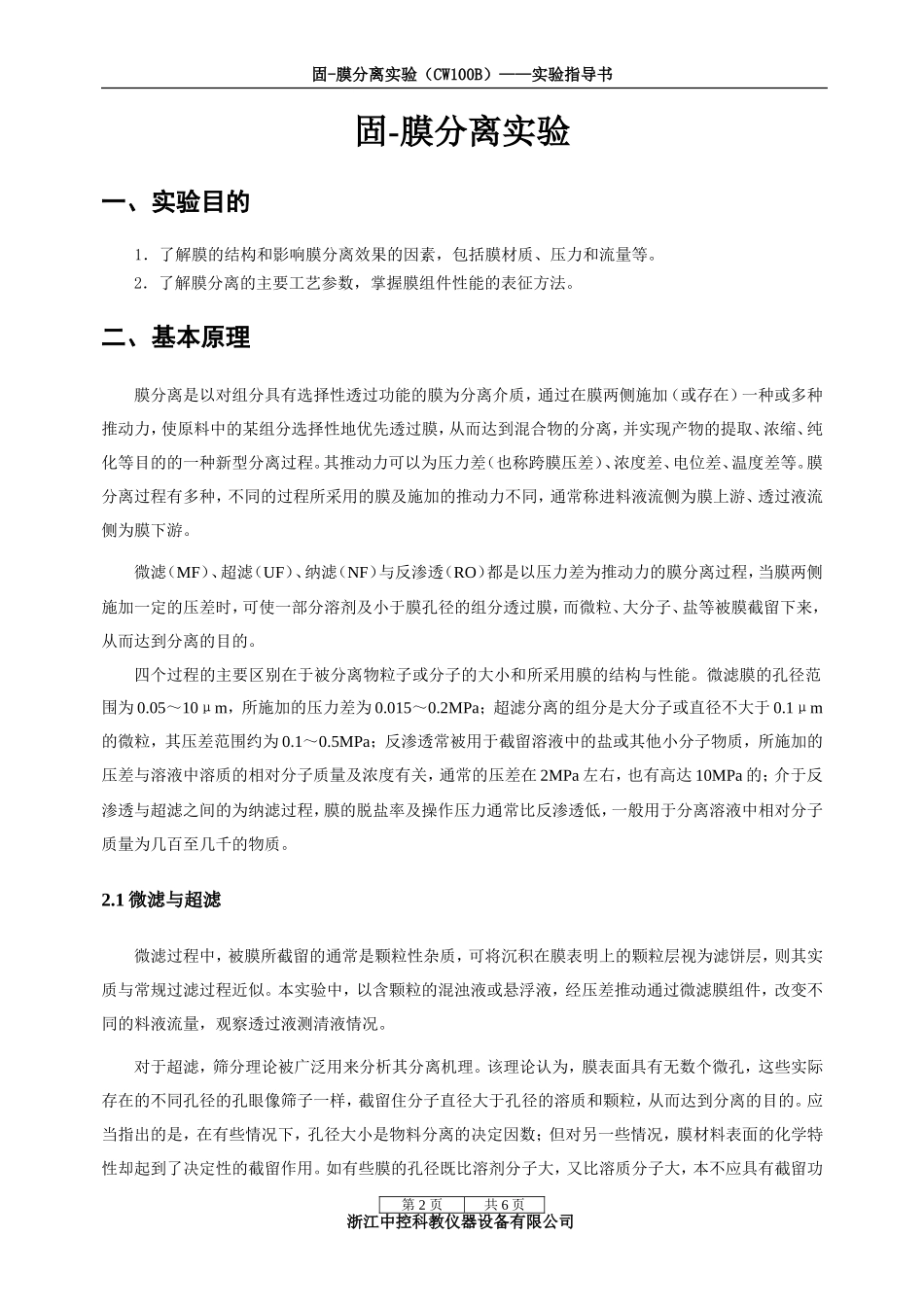

固-膜分离实验（CW100B）——实验指导书固-膜分离实验设备实验指导书第1页共6页浙江中控科教仪器设备有限公司固-膜分离实验（CW100B）——实验指导书固-膜分离实验一、实验目的1．了解膜的结构和影响膜分离效果的因素，包括膜材质、压力和流量等。2．了解膜分离的主要工艺参数，掌握膜组件性能的表征方法。二、基本原理膜分离是以对组分具有选择性透过功能的膜为分离介质，通过在膜两侧施加（或存在）一种或多种推动力，使原料中的某组分选择性地优先透过膜，从而达到混合物的分离，并实现产物的提取、浓缩、纯化等目的的一种新型分离过程。其推动力可以为压力差（也称跨膜压差）、浓度差、电位差、温度差等。膜分离过程有多种，不同的过程所采用的膜及施加的推动力不同，通常称进料液流侧为膜上游、透过液流侧为膜下游。微滤（MF）、超滤（UF）、纳滤（NF）与反渗透（RO）都是以压力差为推动力的膜分离过程，当膜两侧施加一定的压差时，可使一部分溶剂及小于膜孔径的组分透过膜，而微粒、大分子、盐等被膜截留下来，从而达到分离的目的。四个过程的主要区别在于被分离物粒子或分子的大小和所采用膜的结构与性能。微滤膜的孔径范围为0.05～10μm，所施加的压力差为0.015～0.2MPa；超滤分离的组分是大分子或直径不大于0.1μm的微粒，其压差范围约为0.1～0.5MPa；反渗透常被用于截留溶液中的盐或其他小分子物质，所施加的压差与溶液中溶质的相对分子质量及浓度有关，通常的压差在2MPa左右，也有高达10MPa的；介于反渗透与超滤之间的为纳滤过程，膜的脱盐率及操作压力通常比反渗透低，一般用于分离溶液中相对分子质量为几百至几千的物质。2.1微滤与超滤微滤过程中，被膜所截留的通常是颗粒性杂质，可将沉积在膜表明上的颗粒层视为滤饼层，则其实质与常规过滤过程近似。本实验中，以含颗粒的混浊液或悬浮液，经压差推动通过微滤膜组件，改变不同的料液流量，观察透过液测清液情况。对于超滤，筛分理论被广泛用来分析其分离机理。该理论认为，膜表面具有无数个微孔，这些实际存在的不同孔径的孔眼像筛子一样，截留住分子直径大于孔径的溶质和颗粒，从而达到分离的目的。应当指出的是，在有些情况下，孔径大小是物料分离的决定因数；但对另一些情况，膜材料表面的化学特性却起到了决定性的截留作用。如有些膜的孔径既比溶剂分子大，又比溶质分子大，本不应具有截留功第2页共6页浙江中控科教仪器设备有限公司固-膜分离实验（CW100B）——实验指导书能，但令人意外的是，它却仍具有明显的分离效果。由此可见，膜的孔径大小和膜表面的化学性质将分别起着不同的截留作用。2.2膜性能的表征一般而言，膜组件的性能可用截留率（R）、透过液通量（J）和溶质浓缩倍数（N）来表示。（1—1）式中，R－截流率；－原料液的浓度，kmol/m3；－透过液的浓度，kmol/m3。对于不同溶质成分，在膜的正常工作压力和工作温度下，截留率不尽相同，因此这也是工业上选择膜组件的基本参数之一。(1—2)式中，J－透过液通量，L/(m2h)－透过液的体积，L；S－膜面积，m2；t－分离时间，h。其中，，即透过液的体积流量，在把透过液作为产品侧的某些膜分离过程中（如污水净化、海水淡化等），该值用来表征膜组件的工作能力。一般膜组件出厂，均有纯水通量这个参数，即用日常自来水（显然钙离子、镁离子等成为溶质成分）通过膜组件而得出的透过液通量。(1—3)式中，N—溶质浓缩倍数；－浓缩液的浓度，kmol/m3；Pc－透过液的浓度，kmol/m3。该值比较了浓缩液和透过液的分离程度，在某些以获取浓缩液为产品的膜分离过程中（如大分子提纯、生物酶浓缩等），是重要的表征参数。第3页共6页浙江中控科教仪器设备有限公司固-膜分离实验（CW100B）——实验指导书三、实验装置与流程本实验装置均为科研用膜，透过液通量和最大工作压力均低于工业现场实际使用情况，实验中不可将膜组件在超压状态下工作。主要工艺参数如表1-1膜组件膜材料膜面积/m2最大工作压力/Mpa微滤（MF）聚丙稀混纤0.50.15超滤（UF）聚砜聚丙稀0.10.15表1-1膜分离装置主要工艺参数对于微滤过程，可选用1％浓度左右的碳酸钙溶液，或100目左右的双飞粉配成2％左右...
