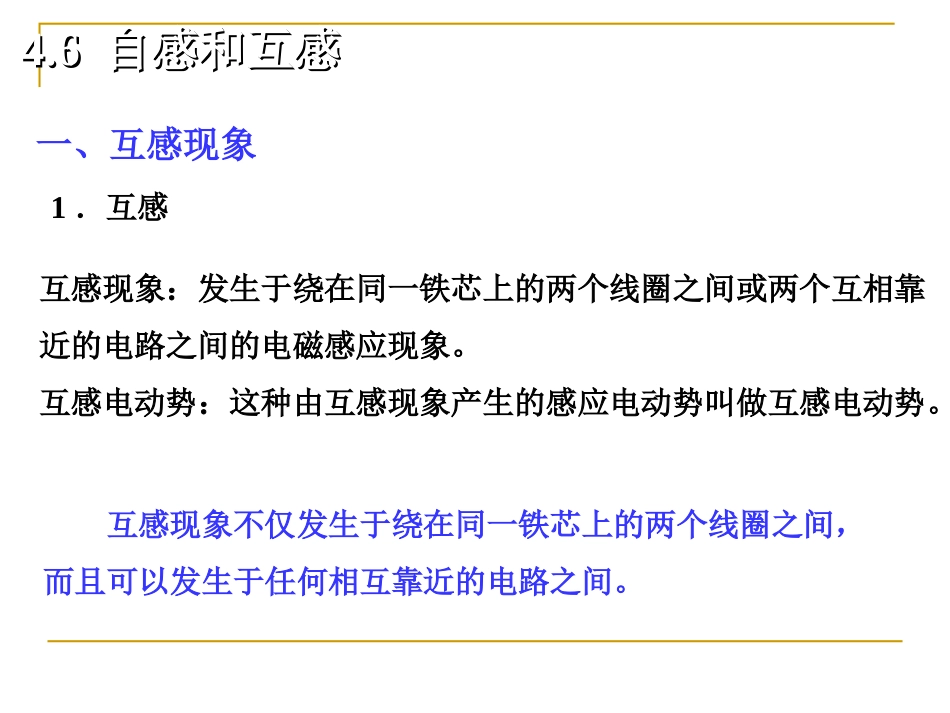

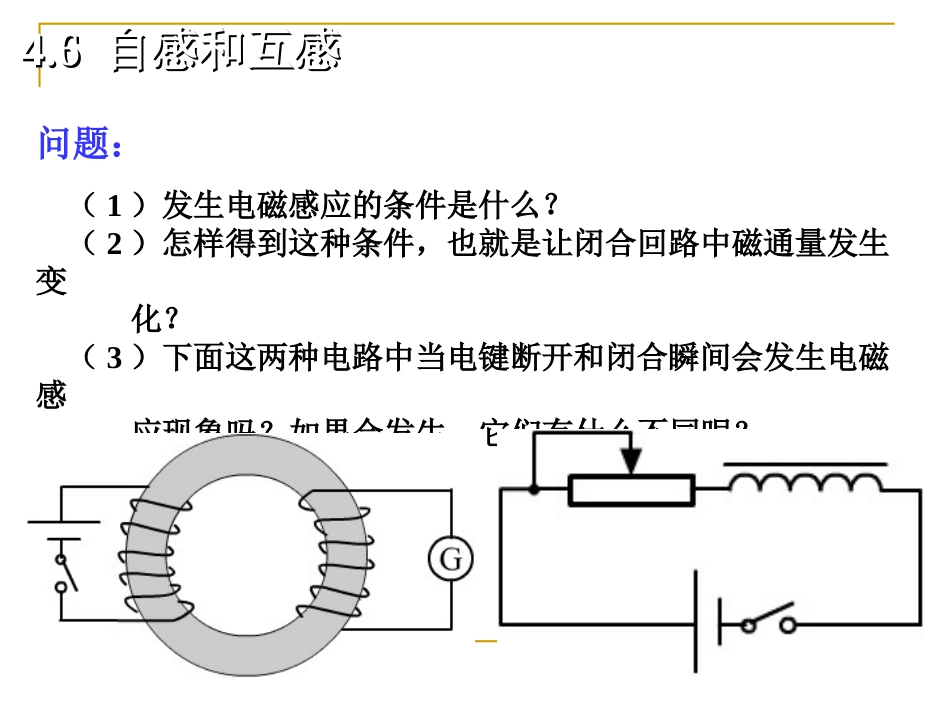

自感和互感自感和互感物理选修物理选修3-23-2第四章电磁感应第四章电磁感应4.64.6自感和互感自感和互感(1)发生电磁感应的条件是什么?(2)怎样得到这种条件,也就是让闭合回路中磁通量发生变化?(3)下面这两种电路中当电键断开和闭合瞬间会发生电磁感应现象吗?如果会发生,它们有什么不同呢?问题:4.64.6自感和互感自感和互感互感现象:发生于绕在同一铁芯上的两个线圈之间或两个互相靠近的电路之间的电磁感应现象。互感电动势:这种由互感现象产生的感应电动势叫做互感电动势。互感现象不仅发生于绕在同一铁芯上的两个线圈之间,而且可以发生于任何相互靠近的电路之间。1.互感一、互感现象4.64.6自感和互感自感和互感一、互感现象2.互感的应用和防止应用:变压器、收音机的“磁性天线”就是利用互感现象制成。防止:在电力工程和电子电路中,互感现象有时会影响电路正常工作。4.64.6自感和互感自感和互感二、自感现象如图所示,在开关闭合或断开的瞬间,线圈本身是否也发生了电磁感应现象呢?1.自感现象4.64.6自感和互感自感和互感如图所示,闭合开关S瞬间,两个灯泡会有什么现象呢?二、自感现象现象:在闭合开关S瞬间,灯A2立刻正常发光,A1却比A2迟一段时间才正常发光。原因:由于线圈L自身的磁通量增加,而产生了感应电动势,这个感应电动势总是阻碍磁通量的变化,即阻碍线圈中电流的变化,故通过A1的电流不能立即增大,灯A1的亮度只能慢慢增加,最终与A2相同。1.自感现象4.64.6自感和互感自感和互感如图所示,断开开关S瞬间,灯泡会有什么现象呢?二、自感现象现象:在断开开关S瞬间(灯更亮一下),灯A过一段时间才熄灭。1.自感现象原因:开关断开瞬间,由于通过L的磁通量减少,产生的感应电动势阻碍磁通量的减少,感应电流沿着L→A流动,所以灯A会过一段时间才熄灭。4.64.6自感和互感自感和互感二、自感现象1、电源断开时,通过L的电流会减小,这时会出现感应电动势。感应电动势的作用是使L中的电流减小得更快些还是更慢些?2、产生感应电动势的线圈可以看做是一个电源,它能向外供电。由于开关已断开,线圈提供的感应电流将沿着什么途径流动?3、开关断开后通过灯泡的感应电流与原来通过它的电流方向是否一致?1.自感现象思考与讨论:4.64.6自感和互感自感和互感二、自感现象讨论:在如图所示的电路中,当开关S断开瞬间,灯泡A是否会更亮一下?更亮一下的条件是什么?设A、L两端电压为U。①若RA>RL,有IA<IL,在断开开关的瞬间,通过灯泡的电流会瞬时增大,灯泡会更亮一下。②若RA≤RL,有IA≥IL,断开开关后,通过灯泡的电流减小,灯泡不会更亮一下。1.自感现象4.64.6自感和互感自感和互感二、自感现象1.自感现象自感现象:由于导体本身的电流发生变化而产生的电磁感应现象叫自感现象。自感电动势:自感现象中产生的感应电动势叫自感电动势。2、自感电动势的大小影响因素:①、电流大小的变化快慢②、自感系数-----自感、电感3、自感电动势的表达式:E=LΔI/Δt式中L叫做自感系数,简称自感或电感.电感的单位是亨利:1H=103mH=106μH注:线圈的横截面积越大,线圈越大,匝数越多,它的自感系数就越大。另外,有铁芯的线圈的自感系数比没有铁芯时大得多。4、电感与电阻的比较电阻R电感L阻碍作用对电流对电流的变化表现导体发热产生自感现象大小因素电阻越大,对电流的阻碍越大,产生的电势越大电感越大,对电流的变化阻碍越大,产生的电动势越大决定因素长度、横截面积、电阻率长度、线圈的横截面积、匝数、有无铁芯5、自感现象中的利和弊及对它们利用和防止①、利用,增大L---------镇流器②、防止,“双线绕法”2、防止:变压器、电动机4.64.6自感和互感自感和互感一、互感现象1.互感互感现象互感电动势2.互感的应用和防止应用:变压器、收音机的“磁性天线”防止:电路板中防止相互干扰二、自感现象1.自感现象(会解析自感现象)2.自感的应用和防止应用:日光灯防止:电阻的双线绕法、变压器、电动机小结:4.64.6自感和互感自感和互感练习:1.如图所示,两圆环A、B置于同一水平面上,其中A为均匀带电绝缘环,B为导体环,当A以如图所示的方向绕中心...
